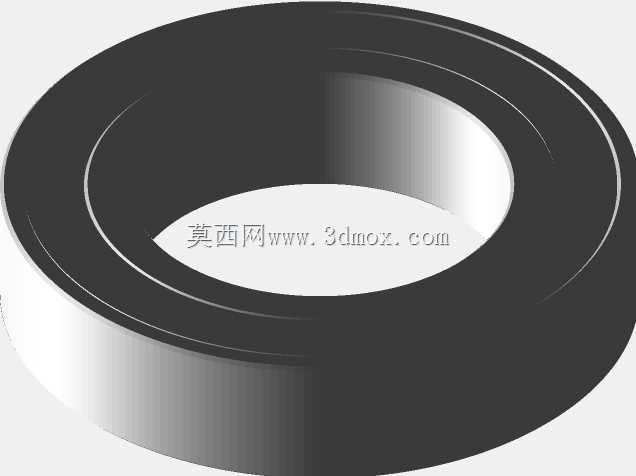

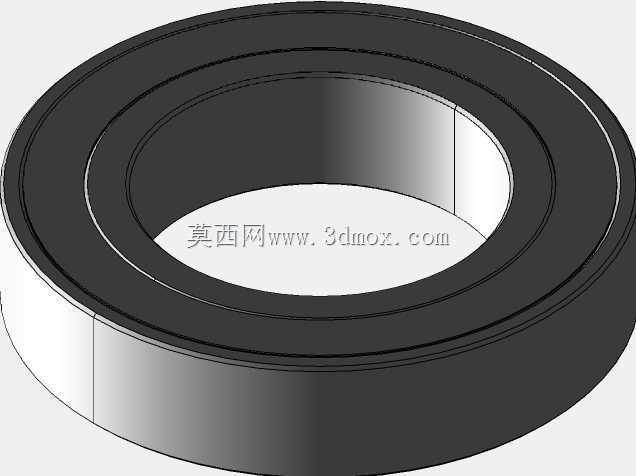

6905RS双面密封深沟球滚动轴承结构

　　在各类轻载旋转传动场景中，薄壁型深沟球轴承的选型往往直接决定设备的运行稳定性与维护周期，6905RS这类带接触式密封的薄壁轴承，正是为安装空间受限、同时有防尘防漏要求的工况设计的。从实际应用场景来看，这类轴承常见于中小型电机输出端、电动工具传动位、办公自动化设备辊轴、医疗器械传动机构，甚至部分民用健身器材的旋转铰接位，这类场景普遍没有极端重载冲击，但对旋转精度、运行噪音、密封可靠性有明确要求，不需要额外加装复杂的密封防护结构，就能适配常规工况下的长期运行需求。

　　从功能特性上看，该型号属于69系列薄壁深沟球轴承，RS标识代表单侧或双侧带丁腈橡胶接触式密封盖，密封唇口与内圈密封槽过盈配合，能够有效阻挡外界粉尘、水汽进入轴承内部滚道，同时防止轴承内部填充的润滑脂在运转过程中泄漏，相比开式轴承，不需要频繁补充润滑脂，大幅降低了设备后期维护的工作量。其内部采用单列深沟滚道设计，钢球均匀分布在保持架兜孔内，可同时承受径向载荷与少量双向轴向载荷，在额定载荷范围内运转时摩擦阻力小，极限转速高于同尺寸的滚子轴承，适配中高速旋转的传动需求。

　　从设计思路层面拆解，这类薄壁轴承的核心设计目标是在保证额定承载能力的前提下，尽可能压缩轴承的径向安装尺寸，69系列的截面高度远低于同内径的60、62系列轴承，能够有效减小传动机构的整体径向体积，适配紧凑型设备的设计需求。设计过程中，滚道曲率半径与钢球直径的匹配经过反复校核，既保证钢球与滚道的接触应力在材料许用范围内，又尽可能降低运转过程中的摩擦损耗；密封盖的结构设计兼顾密封性能与运转阻力，密封唇的过盈量控制在合理区间，既避免间隙过大导致密封失效，又防止过盈量过大造成运转温升过高、密封件过早磨损。保持架通常采用冲压钢板或工程塑料材质，冲压钢板保持架强度更高，适配温度范围更广，工程塑料保持架自润滑性能更好，运行噪音更低，可根据不同工况需求选择适配的保持架材质。

　　关于外形尺寸与安装边界，该型号轴承内径为25mm，外径为42mm，装配后的总宽度为9mm，安装过程中需要严格控制轴与轴承内圈的配合公差、轴承座孔与外圈的配合公差，通常旋转内圈采用基孔制过渡配合，固定外圈采用基轴制间隙或过渡配合，避免配合过紧导致轴承径向游隙过小，运转时出现卡滞、温升过高的问题，也要防止配合过松导致内圈或外圈跑圈，磨损配合面造成传动失效。安装时的轴向定位需要注意，内圈的定位轴肩高度不能超过内圈的倒角尺寸，外圈的座孔挡肩高度也不能超出外圈倒角范围，否则会导致轴承无法安装到位，甚至在装配过程中磕伤密封盖，破坏密封性能。轴承的初始径向游隙符合深沟球轴承的标准组游隙要求，常规工况下不需要额外调整游隙，直接压装到位即可满足使用需求，如果是用于高精度低噪音场景，也可选用C3组或更小游隙组别，适配不同的精度要求。

　　在实际选型应用中，需要注意这类薄壁轴承的抗冲击能力相对较弱，不适合重载冲击的工况，比如重型破碎机、大载荷输送机的主传动位就不适用，但在轻载、高速、安装空间紧凑的场景下，其综合使用优势十分明显，搭配合理的装配公差与润滑方案，能够实现长期免维护运行，有效降低设备的全生命周期使用成本。建模过程中对滚道曲率、密封盖轮廓、钢球与保持架的配合间隙都做了精准还原，能够直接用于设备装配干涉检查、运动仿真验证，也可作为选型参考的直观依据，帮助结构设计人员快速确认安装边界，避免选型阶段出现尺寸匹配错误。
