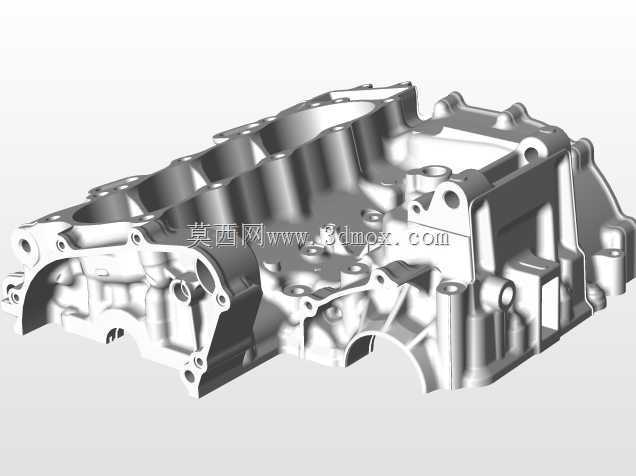

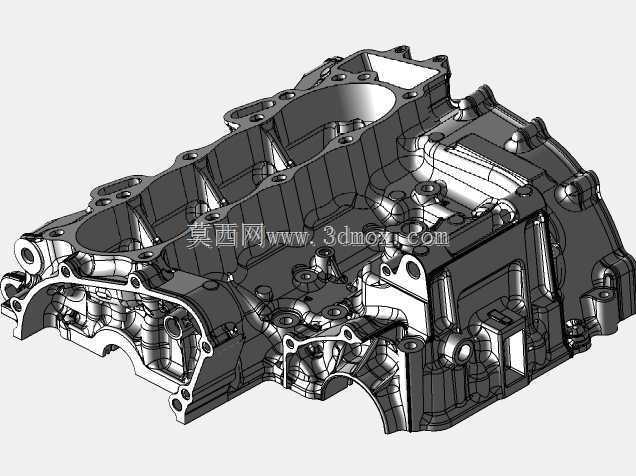

内燃机缸体核心壳体结构三维数模

　　在动力装备的结构开发流程里，缸体壳体作为内燃机的核心承载基体，其结构合理性直接决定整机的刚度、密封性能与服役寿命，这类部件的三维数模搭建，需要兼顾铸造工艺可行性、零部件装配边界与运行工况下的载荷分布，不能只追求外形的还原度。从实际应用场景来看，这类壳体结构覆盖小排量通用动力到中大排量车用动力的装配需求，既要容纳曲柄连杆机构的运动空间，还要集成润滑油道、冷却水道的布设路径，同时为缸盖、油底壳、正时机构、进排气支管等周边部件提供精准的安装定位基准。做结构设计时，首先要梳理各配合面的形位公差要求，比如缸盖结合面的平面度需要控制在合理区间，避免长期受缸内爆发压力作用出现密封失效渗油渗水的问题；主轴承座的同轴度公差直接影响曲轴运转的平顺性，

　　数模搭建阶段就要预留出加工余量的偏移空间，不能直接按成品尺寸做实体建模，否则后续工艺环节会出现尺寸链超差的问题。外形尺寸的设定需要匹配整机的布置边界，比如壳体侧壁的加强筋布局，不能随意增设，要结合有限元分析的应力集中点做针对性布设，既保证缸体在活塞侧推力、曲轴交变载荷作用下不会出现形变超差，又要尽可能控制铸件的壁厚均匀性，避免铸造过程中出现缩松、冷隔等缺陷。安装边界的校核是数模设计里容易被忽略的环节，比如起动机、发电机、机油滤清器等外挂部件的安装凸台位置，要和周边管线的走向预留足够的装配间隙，不能出现工具无法伸入拧紧紧固件的情况；壳体上的各类传感器安装孔位，要保证探头伸入后能准确采集到油液温度、压力等参数，

　　同时避免和运动部件发生干涉。从结构功能来看，这个壳体不仅要承担燃烧过程的载荷传递，还要分隔曲轴箱的各个腔室，保证曲轴运转时的通风路径顺畅，减少泵气损失；水道的布设要保证冷却液能均匀流经各个缸套周围，避免出现局部过热导致的缸套变形，油道的走向要尽可能减少转角阻力，保证机油能快速输送到各个摩擦副表面。建模过程中，所有的圆角过渡都要匹配铸造工艺的拔模要求，深腔位置要预留出清砂的工艺孔，后续装配时再用堵头密封，不能出现封闭的内腔导致铸造残砂无法清理，最终进入油道造成轴瓦磨损的问题。不同位置的壁厚差异要控制在合理范围，比如轴承座位置因为承受交变冲击载荷，壁厚需要适当增加，而侧壁非承载区域可以适当减薄，在保证整体刚度的前提下控制整机重量，

　　这对动力装备的轻量化设计尤为重要。还要考虑后续维修的便利性，比如机油标尺的插管位置、放油螺塞的位置，要保证日常保养操作时不需要拆解过多周边部件，这些细节在数模阶段就要同步考虑，不能等样机做出来再发现操作空间不足，反过来修改壳体模具，造成开发成本的浪费。
