装甲车辆登乘用外置倾斜爬梯结构

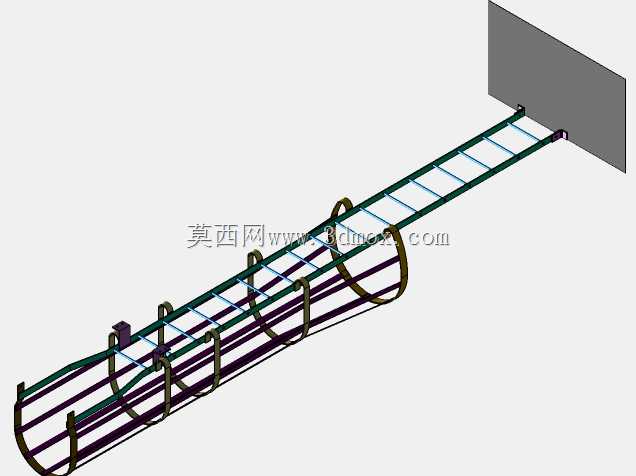

该结构主要适配履带式装甲车辆车体侧部安装场景，解决作战人员快速登乘车体顶部、检修外置车载设备时的通行支撑需求，也可适配重型工程车辆、特种作业装备的高位登乘场景，在野外无辅助登乘设施的环境下，为人员提供稳定的踩踏与握持支撑路径。设计阶段首先考虑车载装备的振动耐受需求，整体梯架采用分段式框架结构，主承力梁沿梯身纵向布置，横向踏步采用等间距排布，踏步间距严格匹配人员登乘时的步幅习惯，避免跨步过大造成的登乘滑脱风险，梯身外侧设置连续的弧形防护栏架，栏架沿梯身倾斜走向平滑过渡，在人员登乘过程中提供侧向防护，避免车辆倾斜状态下人员从梯侧跌落。梯身上端设置与车体侧壁连接的固定安装座，安装座预留螺栓连接孔位，可适配不同厚度的车体装甲板安装面，安装时无需对车体主结构做大面积改动，仅需在对应位置预制连接螺纹孔即可完成固定，梯身下端设置弧形收拢导向结构，当车辆在复杂地形通行、梯身下端触碰障碍物时，弧形结构可引导梯身滑过障碍，避免硬性碰撞造成梯架变形。从安装边界来看，梯身整体呈倾斜布置，与车体侧壁形成固定夹角，既保证登乘时的踩踏舒适度，也控制梯身向外探出的距离，避免车辆在狭窄空间通行时梯架与周边障碍物发生剐蹭，梯架整体采用空心型材焊接成型，在保证结构强度的前提下控制整体重量，降低对车体侧部的载荷负担。踏步表面做防滑结构处理，即便在沾附泥水、油污的状态下，也能为鞋底提供足够的摩擦力，防护栏架的握持部位做圆弧收边处理，避免尖锐棱角对人员造成磕碰划伤，梯架整体做防腐防锈表面处理，可适应野外高湿、高盐雾的复杂使用环境，长期外露使用也不会出现锈蚀失效的问题。在结构校核阶段，重点验证了梯架在动态载荷下的形变量，模拟人员携带装具快速登乘时的冲击载荷，确保主承力梁的形变量控制在允许范围内，连接部位的螺栓强度满足振动工况下的防松要求，避免长期越野行驶后连接部位出现松动脱落的风险，同时梯架的排布位置避开了车体侧部的舱门开启范围、外置工具挂载点，不会对车辆原有功能的使用造成干涉。
