工业锅炉密封式检修炉门结构设计

　　在工业锅炉的炉膛配套结构中，炉门是承担炉膛封闭、检修通道、运行观测多重作用的核心配套部件，本次呈现的炉门结构，主要适配中小型燃煤、生物质工业锅炉的炉膛侧墙安装场景，日常运行时可完全封闭炉膛开孔，避免炉膛内高温烟气外泄、冷风漏入影响燃烧效率，停炉检修时可快速开启，为检修人员提供进入炉膛或观察内部燃烧状态的通道。从实际使用场景来看，这类炉门通常安装在锅炉炉膛的侧墙下部位置，对应炉膛内的燃烧区域附近，需要长期承受炉膛内的高温辐射、烟气冲刷，同时还要满足炉膛负压运行时的密封要求，避免漏风导致锅炉热效率下降，也防止高温烟气外泄引发现场安全隐患。

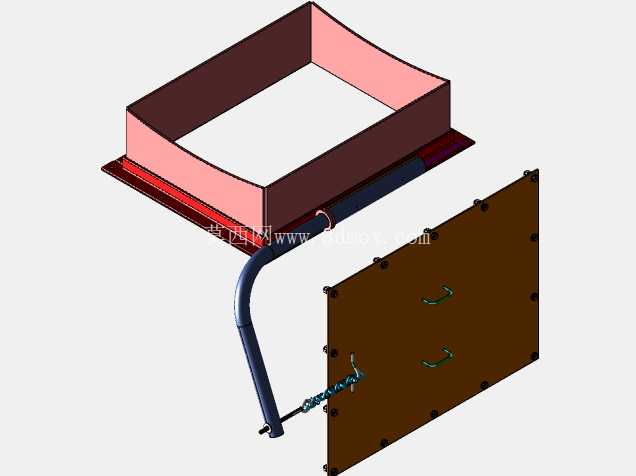

　　从功能特性上看，该炉门采用分体式结构设计，分为门框连接段、密封边框、门体、锁紧操作机构几个核心部分。门框连接段为带折边的围板结构，采用弯折成型的板材制作，一侧与锅炉炉墙的开孔焊接固定，围板的折边结构可以增加与炉墙的接触面积，提升焊接后的结构强度，同时围板的内圈形成过渡通道，避免炉墙开孔处的耐火材料直接暴露在门体密封面位置。密封边框设置在门框与门体的贴合位置，加装了耐高温密封垫，门体关闭后通过边框的压紧力挤压密封垫，实现接触面的密封，可有效阻挡炉膛内的烟气外溢，同时阻断外部冷空气漏入炉膛，保证锅炉燃烧工况的稳定。门体为平板式结构，背面设置有加强筋结构，避免长期受高温烘烤出现变形，门体上设置的两个把手结构，一方面方便开关门时的握持操作，另一方面也可作为门体的辅助加强结构，提升门体整体的抗变形能力。

　　锁紧操作机构采用转轴式快开结构，搭配带螺纹的锁紧组件，操作时转动操作手柄即可带动锁紧件扣合或松开门体，相比传统的多螺栓压紧式炉门，开关操作更加便捷，不需要借助额外工具即可完成门体的启闭，适合需要频繁开关观察炉内情况的使用场景。锁紧组件上的螺纹结构可以调节压紧行程，在密封垫出现磨损后，可通过调整锁紧件的旋合长度，保证门体与门框之间的压紧力始终满足密封要求，延长密封件的更换周期，降低日常维护的工作量。操作手柄的弯折角度经过优化，开关操作时的施力方向符合人体工学，操作人员站在炉门侧面即可完成启闭操作，避免正对炉门时可能出现的高温烟气烫伤风险。

　　从设计思路层面，该炉门的结构设计充分考虑了工业锅炉现场的实际使用工况，所有板材部件均采用耐热钢材制作，可长期耐受炉膛内的高温辐射，避免高温下出现结构变形。门框的围板采用向内收的斜口设计，一方面可以减少炉门整体的外部突出尺寸，避免现场安装后占用过多的锅炉周边操作空间，另一方面斜口结构可以引导开门时溢出的少量烟气向上扩散，减少对操作人员的直吹。门体与门框之间的铰接结构采用外置式转轴设计，转轴与高温区域之间有门框围板阻隔，可降低转轴位置的工作温度，避免长期高温下出现转轴锈蚀、卡涩的问题，保证门体开关动作的顺畅。

　　在安装边界方面，该炉门的门框围板外圈尺寸与锅炉炉墙的预留开孔尺寸匹配，安装时将围板插入炉墙开孔后，将围板外侧的法兰边与炉墙的金属护板焊接固定即可，安装过程不需要对炉墙做额外的裁切调整，适配常规厚度的锅炉炉墙结构。门体完全开启后，可绕转轴转动至与墙面平行的位置，不会对检修通道造成遮挡，方便检修工具和人员进出。门体关闭后的整体外凸尺寸控制在较小范围内，不会在锅炉侧方形成过大的突出结构，避免现场巡检人员经过时发生磕碰。密封面的加工精度经过控制，平面度满足密封垫的压紧要求，不需要现场额外做研磨处理即可达到密封效果，降低现场安装的工作量。

　　在实际工程应用中，这类炉门除了用于工业锅炉之外，也可适配各类工业加热炉、热处理炉、焚烧炉的侧墙检修开孔，只需要根据炉膛的实际工作温度选择对应耐温等级的密封垫材料即可，结构本身的通用性较强。门体的锁紧机构经过受力优化，关闭后整个密封面的压紧力分布均匀，不会出现局部压紧力不足导致的漏风问题，同时锁紧机构的所有活动部件都设置在炉门的低温侧，不会直接接触炉膛内的高温烟气，部件的使用寿命更长，日常维护只需要定期在转轴位置加注润滑脂、检查密封垫的磨损情况即可，维护成本较低。
