铅辉NEMA24规格30kg/cm闭环步进电机

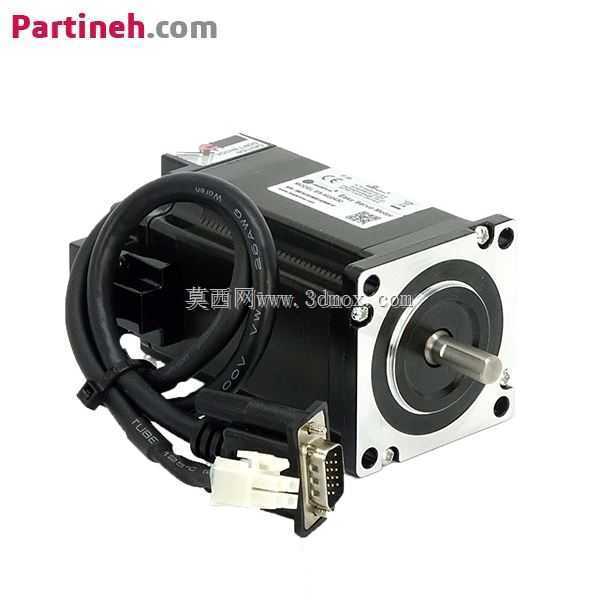

　　在自动化产线的点位传动、小型数控机床的进给驱动、包装设备的拉膜送料机构、3D打印设备的运动轴控制场景里，闭环步进电机始终是兼顾成本与控制精度的核心传动部件，这款NEMA24规格的30kg/cm扭矩闭环步进电机，正是针对中低负载高精度传动需求开发的动力元件。从实际选型适配的角度看，这款电机的安装法兰遵循NEMA24标准的安装孔位布局，法兰端面为方形结构，安装孔中心距匹配行业通用的60mm安装规格，输出轴为单出轴D型切削结构，可直接适配同步轮、联轴器、丝杠螺母副等常见传动连接件，无需额外做转接法兰加工，能直接替换同规格的开环步进电机，完成旧设备的精度升级改造。电机本体的外形采用方型叠片定子外壳结构，后端集成了闭环反馈的编码模块，

　　相比同扭矩的开环步进电机，长度方向仅增加了编码器的安装空间，不会过多占用设备内部的安装空间，出线端采用双电缆出线设计，分别对应动力供电与编码器信号传输，线缆做了耐弯折防护处理，适配设备运动过程中的拖链布线场景，避免长期往复运动造成的线缆芯线断裂问题。从功能特性上看，这款闭环步进电机内置的位置反馈单元可以实时监测转子的实际位置，在运行过程中如果出现负载突变导致的失步问题，驱动系统可以实时补偿位置误差，彻底解决传统开环步进电机丢步、过冲的常见问题，30kg/cm的保持扭矩可以覆盖0.5-1.5kW伺服电机的中低负载应用区间，成本却仅为同规格伺服电机的三分之一左右，在对成本敏感同时又需要一定位置精度的自动化设备上适配性极强。

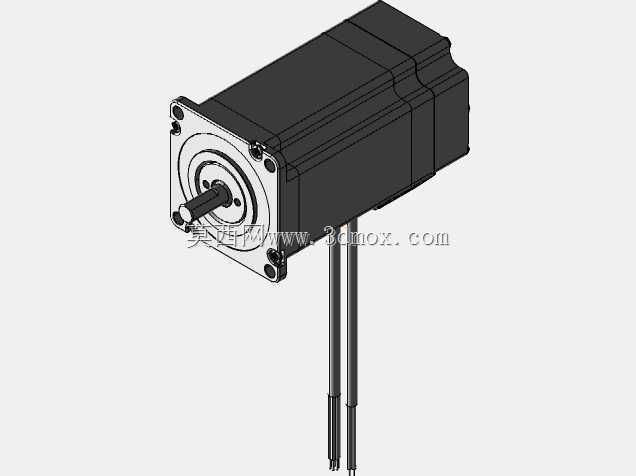

　　设计这款电机的三维模型时，首先要还原安装法兰的所有尺寸公差，包括安装孔的位置度、输出轴的直径公差、轴伸长度、D型切面的尺寸，这些尺寸直接决定了模型导入装配体后是否能完成虚拟装配的干涉检查，其次要还原电机本体的散热筋结构、后端编码器的外壳轮廓、出线口的位置与线缆的最小弯曲半径，方便结构工程师在做设备布局时预留足够的布线与安装空间，避免实际装配时出现线缆与周边结构件干涉、电机外壳与设备机架碰撞的问题。在实际设备应用中，这款电机常被用在非标自动化设备的短距离直线传动工位，比如点胶机的X/Y轴驱动、贴标机的送标轴驱动、小型输送带的动力驱动，搭配对应的闭环步进驱动器使用时，可以设置不同的细分参数，实现最低0.01度的步距角控制，

　　运行平稳性远优于普通开环步进电机，低速运行时的振动与噪音也有明显改善。做三维建模时还要注意电机安装面的平面度要求，法兰安装面的凸起定位止口尺寸需要严格按照标准尺寸建模，这个止口是保证电机与设备安装板同轴度的关键结构，如果建模时尺寸出现偏差，虚拟装配时就无法发现实际装配中可能出现的输出轴与传动部件不同心的问题，后续实际装机时会造成联轴器磨损过快、传动噪音大、输出轴径向受力过大缩短轴承寿命的问题。电机尾部的编码器外壳部分做了密封结构设计，可适配车间内多粉尘、少量切削液飞溅的工作环境，建模时还原外壳的接缝位置与密封槽结构，也能帮助工程师评估电机的防护等级是否满足现场使用环境的要求。另外，电机的出线方向可以根据实际安装需求做调整，建模时保留出线端的旋转自由度参数，方便工程师在装配环境中调整线缆的走向，提前规划拖链的安装位置与线缆长度，减少现场装机时的布线调整工作量。
