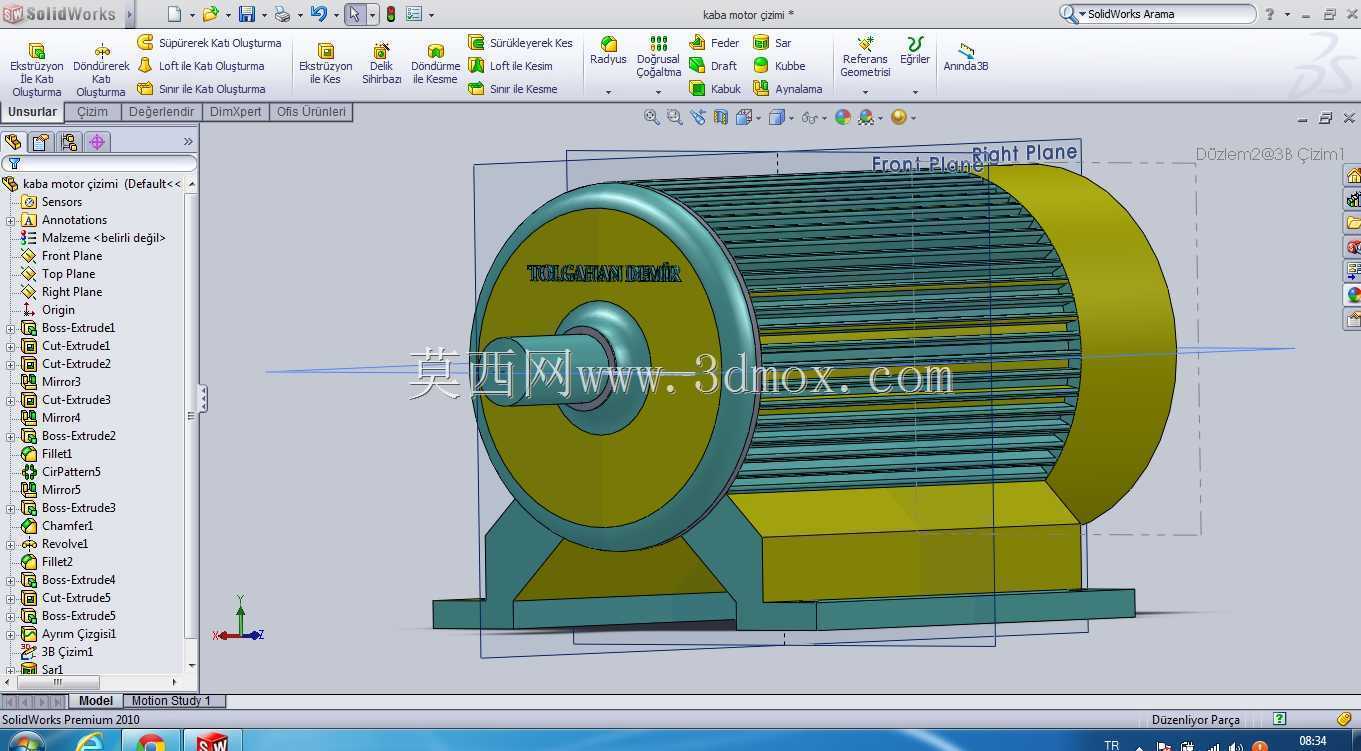

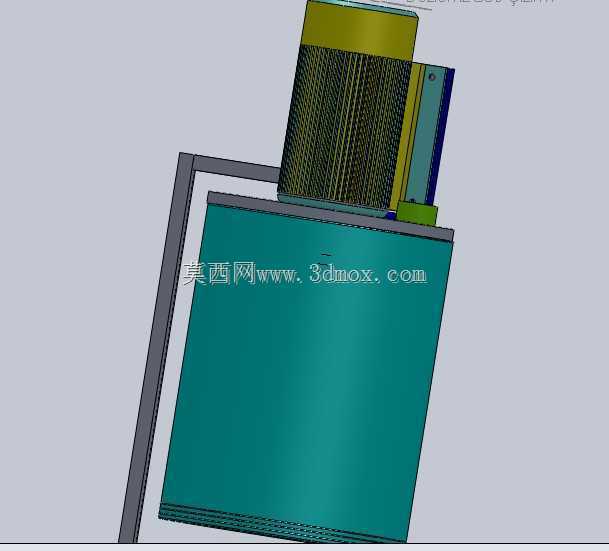

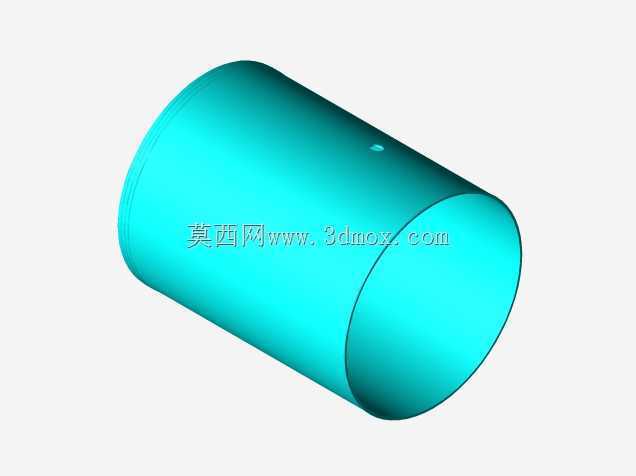

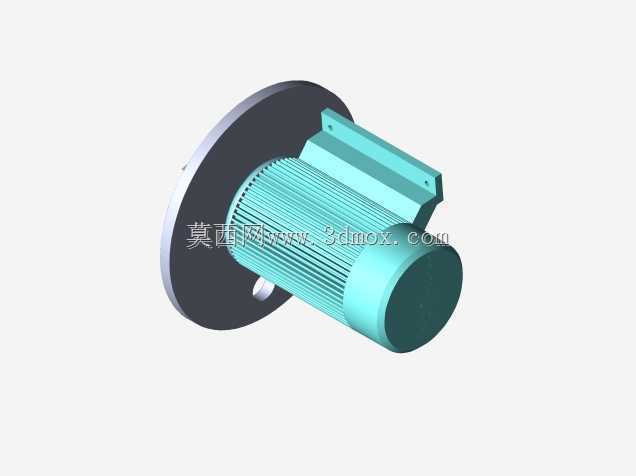

做工业传动配套设计的时候,这类鼠笼式异步电机的三维建模是绕不开的基础工作,毕竟绝大多数通用工业设备的动力源都要靠这类电机匹配,从输送线辊筒驱动、小型机床主轴进给,到风机、水泵的动力输入,只要是需要恒定转速、稳定扭矩输出的工业场景,基本都能看到同结构电机的应用。这次建模的时候没有直接调用标准件库的现成模型,而是先从安装边界倒推结构尺寸:首先确定底脚安装的孔距公差,要匹配常规工业槽钢机架的安装孔位,底脚的沉台高度留足12mm的调节余量,方便现场安装的时候垫减震垫调整同轴度,避免电机轴和被驱动设备轴出现偏载导致轴承过早磨损。机座部分的散热筋是建模时重点处理的结构,没有做等厚的直筋,而是顺着电机圆周方向做了略微倾斜的排布,

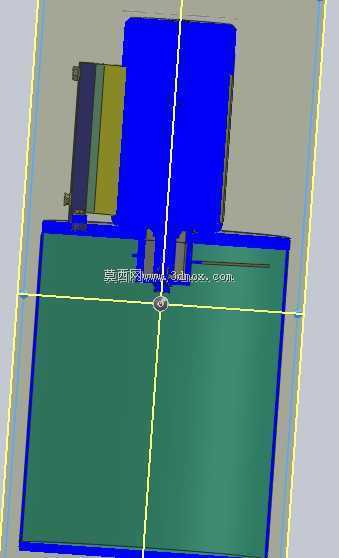

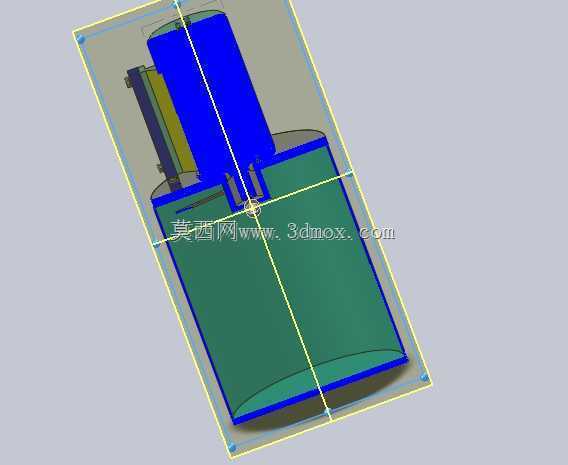

实际生产中这种结构能在电机运行时带动空气顺着筋片间隙形成轴向流,带走定子绕组产生的热量,比直筋结构的散热效率高8%左右,筋片的厚度控制在3mm,根部做R2的圆角过渡,避免铸造的时候出现应力集中导致筋片断裂,机座两端的止口尺寸严格按照公差带H7做配合,和前后端盖装配的时候能保证同轴度误差控制在0.02mm以内,防止转子转动的时候出现扫膛问题。转子部分做的是鼠笼式铸铝结构,导条和端环做成一体,没有额外的焊接结构,建模的时候特意把导条做了轻微的斜槽处理,实际运行中斜槽结构能削弱定子和转子之间的齿谐波,降低电机运行的电磁噪音,避免和设备机架产生共振。转轴的轴伸端按照标准做了键槽,键槽的位置和轴肩的距离留足了联轴器安装的空间,轴肩处做了R1.

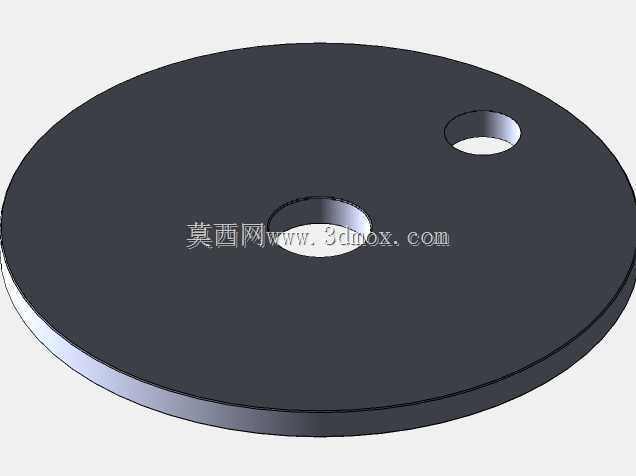

5的圆角,避免应力集中导致转轴在交变载荷下出现断裂,轴承位的直径公差按照k6做配合,和深沟球轴承内圈过盈配合,保证轴承内圈和转轴同步转动,不会出现跑内圈的故障。前后端盖的轴承室尺寸按照H7公差建模,和轴承外圈间隙配合,端盖上的加油孔位置做了偏心处理,避开散热筋的位置,方便后期维护的时候加注润滑脂,端盖和机座连接的螺栓孔做了沉孔,螺栓拧紧之后不会突出端盖平面,避免安装的时候和周边设备产生干涉。建模过程中特意核对了整机的外形边界,总长度控制在380mm,机座外径210mm,轴伸端突出端盖的长度是60mm,中心高132mm,这个尺寸段的电机刚好匹配7.5kW四级电机的功率等级,额定转速1450转左右,

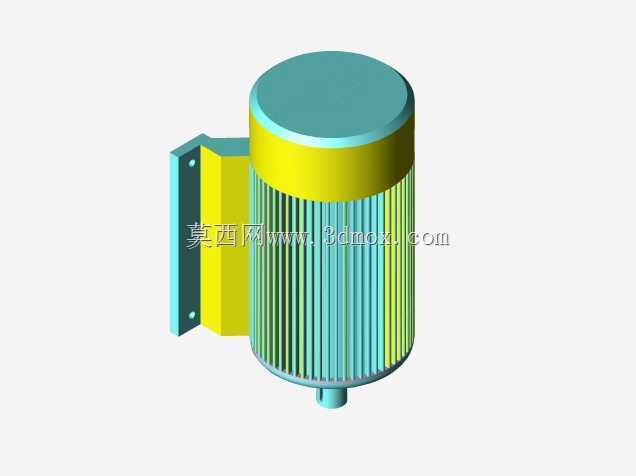

能覆盖绝大多数中小型工业设备的动力需求。接线盒的位置放在机座顶部,做了可旋转的结构设计,现场布线的时候可以根据进线方向调整接线盒的朝向,不用重新打孔改线,接线盒内部预留了接地端子的安装位,符合工业设备的电气安全要求。风罩部分做了均匀的通风孔,孔的直径控制在8mm,既能保证通风量,又能防止外部的杂物被吸入风罩打坏风叶,风叶和转轴的配合做了键连接,保证转动的时候不会打滑,风罩和风叶之间留了15mm的间隙,避免风叶转动的时候和风罩产生摩擦。整个建模过程中所有的配合面都做了公差标注的预留,结构上没有出现无法加工的倒扣或者薄壁结构,所有的铸造圆角都按照实际铸造工艺要求做了处理,不管是用来做设备的配套装配仿真,还是做后续的有限元热分析、模态分析,这个模型都能直接导入使用,不需要再做结构上的修补。平时做设备选型的时候,把这个模型放进总装配里,就能直接核对安装空间、轴系对中情况,提前排查干涉问题,不用等实物到现场才发现安装尺寸不匹配,能省掉很多现场整改的麻烦。
- 全部评论(0)
- 模板大小: 6.03 MB
- 售价:5金币
- 下载次数: 77
- 系统要求: SOLIDWORKS,Rendering,Other,SOLIDWORKS
- 软件分类: 电动机
