电力变压器配套立式储水罐体结构

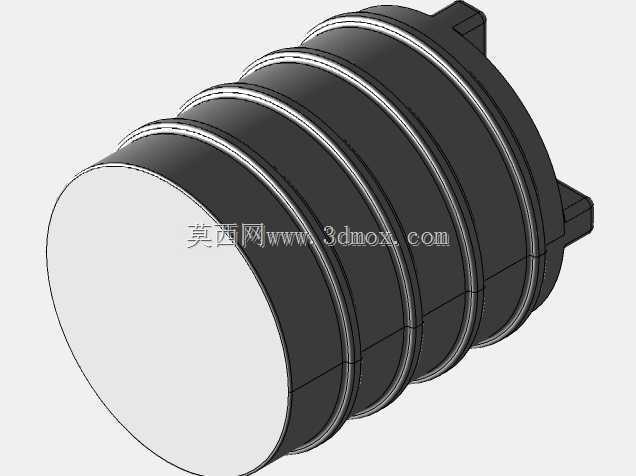

　　在电力输配系统的变电站、户外变压站点场景中，这类立式储水罐体常作为变压器冷却系统的辅助储液单元存在，承担冷却介质缓存、系统压力波动缓冲、液位补偿的核心作用，区别于普通民用储水容器，其结构设计需要兼顾长期户外工况下的承压稳定性、温度交变下的结构形变余量，以及与变压器冷却管路对接的安装适配性。从结构形态来看，该罐体采用带环形加强筋的立式圆柱构型，顶部做收口式端盖设计，底部预留与安装基座对接的固定接口，周身的环形凸起并非装饰结构，而是针对薄壁圆柱罐体做的刚度强化设计——当罐体内部充入冷却介质后，圆柱壁面会承受均匀的静液压力，无加强结构的薄壁筒身在长期承压下容易出现鼓胀变形，尤其是在户外温度骤变时，

　　介质热胀冷缩带来的压力波动会反复作用于壁面，环形加强筋能够将筒身分割为多个短圆柱受力段，大幅降低单段壁面的计算跨度，提升整体抗失稳能力，这一设计思路在薄壁承压容器的结构开发中十分常见，能够在控制整体壁厚、降低材料成本的前提下，满足长期承压的刚度要求。做结构设计时，首先要匹配变压器冷却系统的容积需求，确定罐体的有效储液容积，再反推筒身的内径与高度尺寸，同时要预留10%到15%的气相缓冲空间，避免介质受热膨胀后出现溢漏或者超压情况；安装边界层面，罐体底部的固定接口需要和站点的混凝土基座或者设备安装架的螺栓孔位完全匹配，顶部的管路接口位置要对齐冷却系统的回水、补水管路走向，避免安装时出现管路强行对接产生的装配应力，

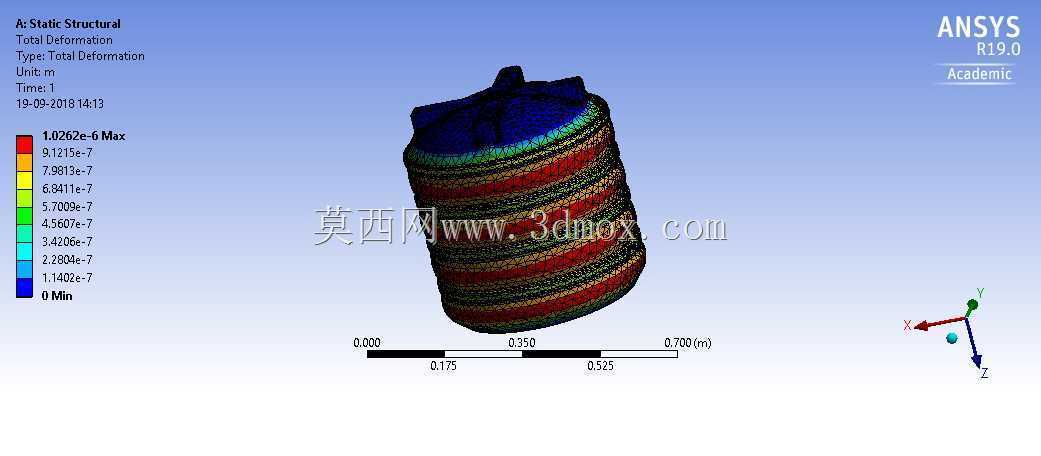

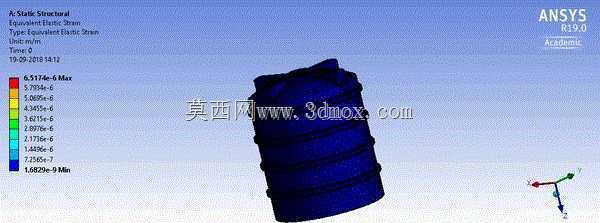

　　这类附加应力会在设备长期运行中持续作用于罐体焊缝位置，是导致结构疲劳开裂的常见诱因。针对该罐体做静力分析时，需要重点校核几个关键位置的应力水平：首先是环形加强筋与筒身的连接位置，这里是结构刚度突变的区域，承压时会出现应力集中，需要确认应力值低于材料的许用应力范围；其次是顶部收口端盖与筒身的连接焊缝区域，端盖的受力状态和筒身不同，属于受压的碟形结构，和筒身对接的位置会承受边缘弯矩，是整个罐体的薄弱环节；最后是底部固定支座的位置，除了内部介质压力带来的载荷，还要考虑罐体自重、户外风载、甚至地震载荷的组合作用，确认支座与筒身连接位置的强度满足工况要求。实际工程应用中，这类罐体的壁厚选择不会盲目加厚，

　　而是结合静力分析的应力云图结果做针对性优化，在应力水平较低的区域可以适当减薄壁厚，在应力集中的位置做局部加厚或者增加圆角过渡，在满足结构强度、刚度要求的前提下，尽可能控制罐体的整体重量，降低安装难度与材料成本。不同于普通常压储水罐，电力配套的这类储液罐体对密封性能要求极高，一旦出现介质泄漏，不仅会导致冷却系统失效，还可能引发变压器运行温度过高的安全隐患，因此结构设计时所有对接位置的密封结构都要和罐体的形变特性匹配，比如法兰连接位置的密封面平面度要控制在合理公差范围内，避免罐体承压变形后密封面出现间隙导致渗漏。另外，罐体的外形尺寸还要考虑站点的运输与安装通道限制，整体高度不能超过运输限高，外径尺寸要适配现场的安装操作空间，确保后期维护时人员能够顺利对接管路、检查罐体状态。从受力特性来看，立式圆柱罐体的受力状态优于方形箱体，圆柱壁面的环向拉应力分布更均匀，没有方形箱体的角部应力集中问题，这也是承压储液容器多采用圆柱构型的核心原因，而周身的环形加强筋相当于给筒身增加了多个径向约束，能够有效抑制筒身在承压时的径向变形，避免长期运行后出现筒身失稳鼓包的问题。在做三维建模时，需要准确还原每个加强筋的尺寸、位置，以及各个接口的法兰尺寸、孔位分布，这样后续做有限元静力分析时才能得到贴近实际工况的计算结果，为结构优化提供准确的数据支撑，避免因为建模时的细节简化导致分析结果出现偏差，最终影响产品的实际运行可靠性。
