内嵌磁铁分体式磁吸心形创意摆件

　　这款分体磁吸心形结构，最初的设计出发点是探索FDM熔融沉积成型工艺的中途嵌件植入可行性，打破常规3D打印只能一体成型无内嵌功能件的固有局限。日常做FDM打印结构验证时，很多人会遇到需要在打印件内部预置金属件、功能件的需求，常规的事后嵌装要么需要预留复杂的卡扣结构，要么需要二次涂胶固定，不仅装配工序多，长期使用还容易出现胶层失效、嵌件松动的问题，而中途暂停打印植入嵌件再续打的方式，能让嵌件完全被打印层包裹固定，连接强度远高于事后装配的方案。

　　结构上采用完全对称的两瓣式拆分设计，拆分面沿心形的中心对称面剖切，每一半的拆分面位置都预置了四个圆柱形磁铁的安装槽，槽位尺寸完全匹配直径3mm、厚度5mm的商用钕铁硼小圆磁，安装槽的深度刚好能让磁铁嵌入后表面与拆分面齐平，不会出现凸起导致两瓣无法完全贴合的问题。拆分面的平面度公差控制在0.1mm以内，两瓣贴合后缝隙均匀控制在0.2mm，既不会因为缝隙过大影响外观质感，也不会因为公差过紧导致打印后出现层纹错位时无法顺利拼合。

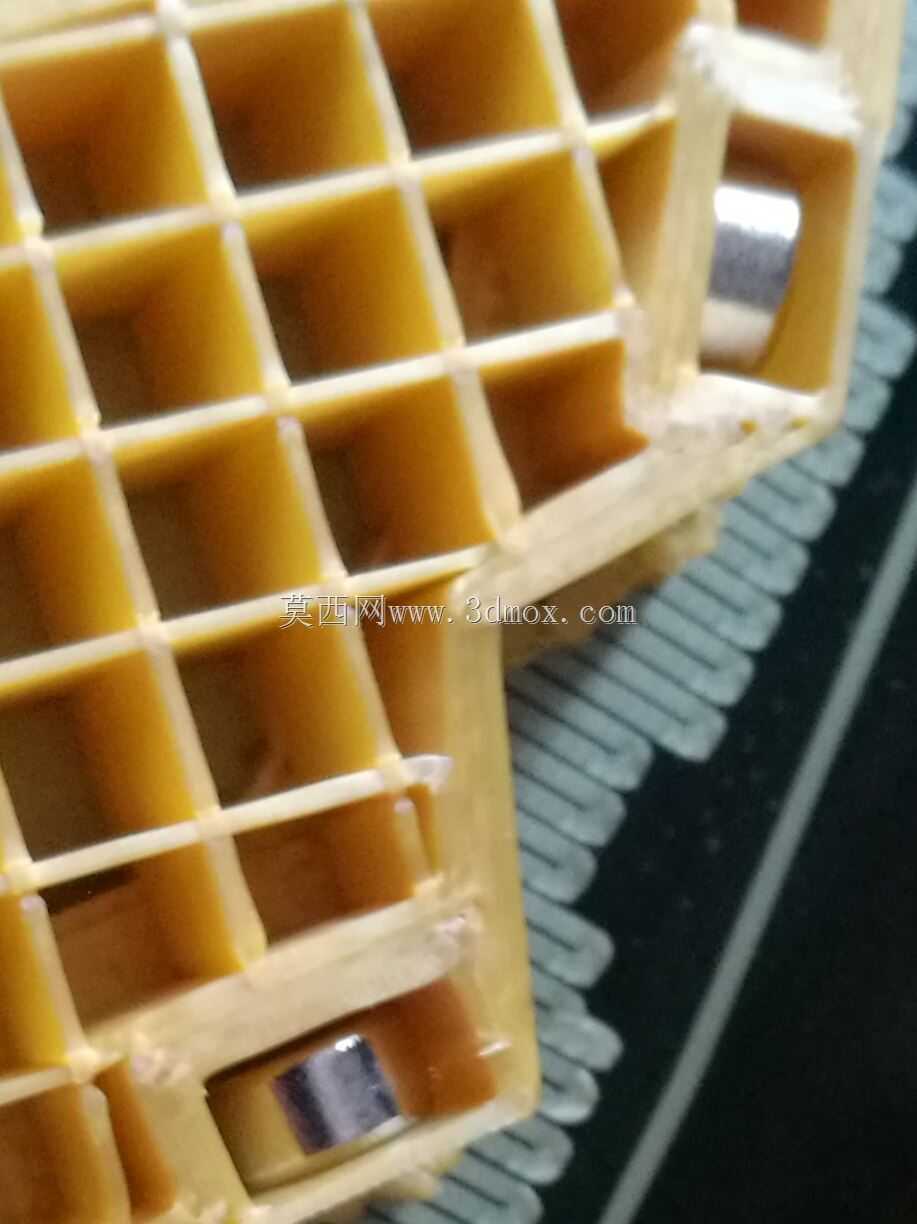

　　打印实现层面，模型做了全参数化的切片适配处理，Z向总高度控制在9.6mm，这个厚度既保证了拿在手里有足够的坠手感，不会因为过薄显得廉价，也不会因为过厚导致FDM打印时内部填充过多、打印时间过长。模型在切片时可以根据使用的耗材颜色设置自动换色暂停点，当打印到磁铁安装槽的底部层厚位置时，打印设备自动暂停，此时将预先准备好的磁铁按照磁极方向一一放入槽内，确认磁铁完全落位、没有高出当前打印层后，再继续执行后续打印工序，后续的打印层会直接覆盖在磁铁上方，将磁铁完全封存在打印件内部，不需要额外的胶水或者卡扣固定，磁铁不会出现脱落、移位的问题。

　　实际应用场景上，这个结构除了作为创意桌面摆件之外，还可以通过调整顶部的挂孔结构，直接作为吊坠、钥匙扣配饰使用，两瓣磁吸的结构也可以作为情侣款的配对饰品，两人各持一半，靠近时就能自动吸附贴合。做结构设计验证时，这个模型也可以作为FDM设备中途换料、嵌件植入功能的标准测试件，通过打印这个模型，可以验证设备的暂停定位精度、续打层间粘结强度、Z轴定位重复精度等核心参数，如果续打后出现层错位、缝隙过大、磁铁被打印头刮蹭移位的问题，就说明设备的Z轴传动或者暂停复位结构需要校准。

　　从建模细节来看，所有的棱角位置都做了R0.5mm的圆角处理，避免FDM打印时出现尖锐位置的层纹堆积、翘边问题，外表面全部采用顺滑的弧面过渡，没有陡峭的垂直面，打印时不需要额外添加支撑，减少后期支撑拆除的打磨工作量。磁铁槽的位置做了0.1mm的间隙余量，既方便磁铁顺利放入，也不会因为间隙过大导致磁铁在槽内晃动，续打时被打印头带偏。两瓣结构的拆分面没有做额外的定位卡扣，完全依靠四个磁铁的磁吸力实现定位与固定，拆分和拼合都不需要对准卡扣，靠磁力就能自动吸合对位，使用体验更顺畅。

　　在实际打印测试中，采用PLA耗材打印时，喷头温度控制在200℃，热床温度60℃，打印速度设置为50mm/s，层厚0.2mm，填充率20%的情况下，整个模型的打印时长不到40分钟，打印完成后不需要额外的打磨处理，只要将层纹稍微抛光就能获得很好的外观效果。如果采用光敏树脂打印，也可以直接打印完成后再用胶水粘接磁铁，适配不同的打印工艺需求。
