户外壁挂式电气防护壳体结构设计

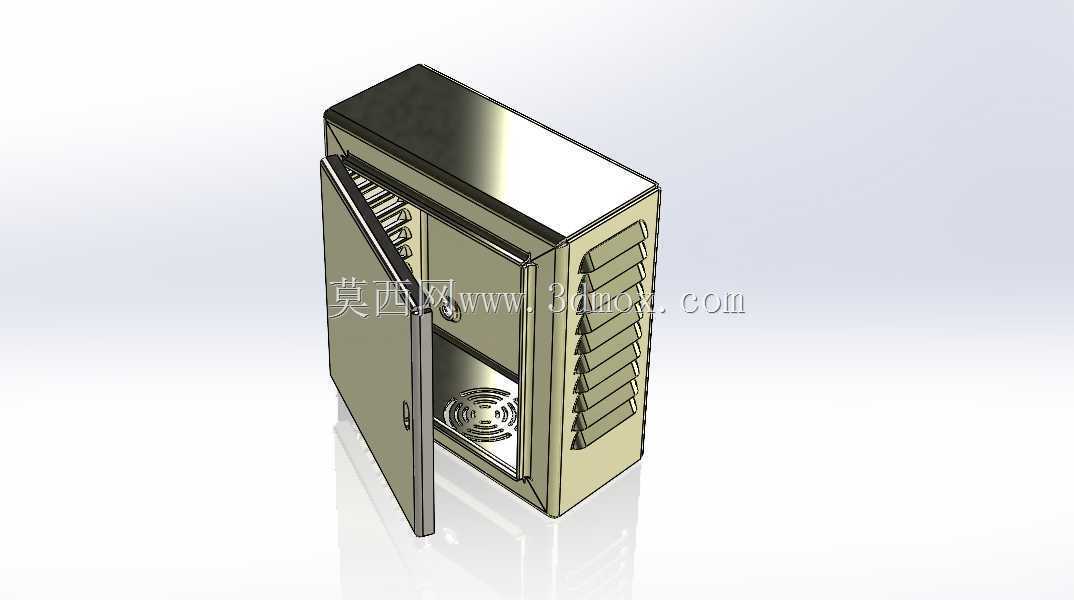

　　这款电气壳体主要面向工业低压配电、小型设备就地控制、户外末端供电防护等场景使用，常见于厂区车间立柱壁挂、户外设备旁侧就近安装、商用建筑配电间内嵌安装等工况，核心作用是为内部安置的断路器、接线端子排、小型散热风扇、信号采集模块等电气元件提供可靠的物理防护，隔绝外界粉尘、飞溅水滴、外力磕碰对内部元件的损伤，同时通过规整的内部空间规划，方便现场运维人员开展接线、检修、元件更换等作业。从结构设计逻辑来看，整体采用薄钣金折弯拼焊的成型思路，壳体主体为立式长方体构型，单开门结构设置在正面操作侧，门体与柜体主体通过侧边暗藏式铰链连接，开合角度可满足120度以上的操作需求，避免门体开启后遮挡内部操作空间；门体内侧预留了走线槽安装位，

　　可用于排布柜内到门体面板的二次控制线，比如指示灯、操作按钮的连接线，避免开关门过程中线路被挤压磨损。柜体背部预留了壁挂安装的固定孔位，孔位间距适配常规电气安装的膨胀螺栓、壁挂支架尺寸，安装时无需额外对柜体进行打孔改造，可直接通过背部固定点将柜体稳固在混凝土墙面、金属立柱或者设备机架上，安装边界预留了足够的操作间隙，固定孔位距离柜体侧边的距离足够容纳扳手等安装工具的操作空间，不会出现安装时工具无法伸入的问题。内部空间做了分层规划，下部区域预留了散热风扇的安装位，对应柜体侧部的百叶通风结构，可形成下进上出的自然散热风道，当柜内安装的发热元件功率较高时，可直接在预留位加装轴流风扇实现强制通风，侧部百叶采用向下倾斜的冲压结构，

　　可在保证通风面积的同时，避免外界飞溅的水滴、飘落的粉尘直接进入柜内，防护等级可满足IP54以内的常规户外、车间使用需求。柜体的门板边缘做了折弯翻边结构，关门后翻边可嵌入柜体主体的密封槽内，配合粘贴的密封胶条，可进一步提升柜体的密封防护性能，避免雨水、粉尘从门缝处渗入；门板上设置了锁具安装位，可加装通用型柜门锁，实现非授权人员无法随意开启柜门的安全防护需求。从尺寸设计来看，整体宽度、深度、高度的比例适配常规小型电气元件的排布需求，内部安装板采用可拆式设计，用户可先将电气元件在安装板上完成接线、组装后，再整体推入柜体内部固定，大幅降低现场装配的难度；柜体侧边的通风百叶做了等距排布，既保证了足够的通风面积，也兼顾了壳体整体的结构强度，

　　不会因为开设通风槽导致壳体侧边出现易变形的问题。在实际选型应用中，这类壳体可覆盖100A以内的低压配电回路、小型设备的就地控制单元、户外监测设备的电气防护等场景，相比传统的全密封焊接壳体，这种带可开门、预留散热与安装位的结构，可大幅降低现场改造的工作量，结构设计上充分考虑了钣金加工的工艺性，所有折弯处的圆角、拼焊位置的余量都适配常规钣金加工厂的加工能力，无需特殊定制模具即可完成生产，有效控制加工成本的同时，也能保证批量生产时的尺寸一致性。
