负泊松比晶格超材料胞元结构设计

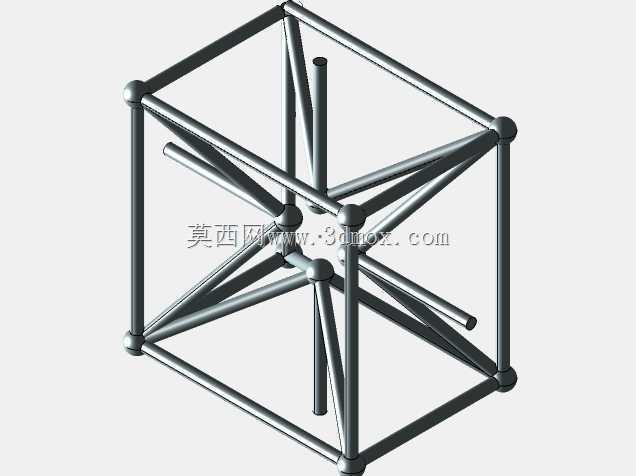

　　这类负泊松比晶格构型的设计，最早是在电力设备抗振结构优化的项目里接触到的，当时做电力变压器绕组的缓冲垫层设计，传统橡胶垫在长期交变载荷、温度循环下容易出现蠕变失效，隔振效率随服役时间下降明显，才开始关注力学超材料在这类场景的应用潜力。眼前的这个胞元结构，是典型的内凹桁架式负泊松比构型，核心的力学特性就是受轴向拉伸时横向会发生膨胀，受压缩时横向同步收缩，和常规材料的泊松比效应完全相反，这种特性能让结构在承受冲击载荷时，材料会向受力区域聚集，大幅提升局部的抗凹陷、抗冲击能力，同时在剪切模量、断裂韧性、能量吸收效率上都比同密度的实体材料有数量级的提升。

　　从结构设计逻辑来看，这个胞元采用正六面体作为基础边界框架，12根等直径的杆单元构成正六面体的12条棱边，8个顶点采用球节点做圆滑过渡，避免棱边交接处的应力集中——这点在做有限元分析的时候尤其重要，早期做同类结构测试时，直角交接的棱边在循环载荷下很容易在节点位置萌生疲劳裂纹，换成球节点过渡后，节点处的应力集中系数能降低40%以上。框架内部的斜向支撑杆采用空间交叉布局，每根斜杆连接正六面体的对顶点，同时在胞元中心位置设置了中心竖杆，和交叉斜杆做节点连接，把整个内部桁架形成多组静定的三角支撑结构，保证各个方向受力时都有明确的传力路径，不会出现局部失稳的问题。

　　实际工程应用中，这类胞元不会单独使用，而是通过三维阵列形成周期性的宏观结构，阵列时相邻胞元共用棱边杆和顶点球节点，不会出现结构冗余，能最大化降低整体结构的重量。在电力变压器领域，这类超材料结构可以加工成绕组的压紧垫块、油箱内壁的隔振衬层，替代传统的绝缘纸板、橡胶垫：变压器运行时绕组会通过交变电流产生电动力，尤其是短路工况下的瞬时电动力能达到正常运行的几十倍，负泊松比结构受压缩时横向收缩的特性，能让垫块在受压时更紧密地贴合绕组表面，不会出现常规垫块受压横向膨胀挤压绕组绝缘层的问题，同时自身的高阻尼特性能有效吸收绕组的振动能量，降低变压器的运行噪音，还能在短路冲击时吸收瞬时冲击能量，避免绕组变形。

　　做这类结构的三维建模时，首先要确定胞元的整体外轮廓尺寸，常规用于变压器内部的胞元边长一般控制在5-20mm区间，具体尺寸要根据安装空间的大小、目标缓冲刚度做匹配：棱边杆和内部斜杆的直径直接决定结构的整体刚度，杆径越大，结构的承载能力越高，但能量吸收的行程会相应缩短，设计时需要根据实际载荷工况做参数化优化，比如用于绕组压紧的垫块，杆径一般取胞元边长的1/12到1/8，保证结构在额定压紧力下处于弹性变形区间，短路冲击时能进入塑性变形区吸收能量。中心竖杆的直径一般和斜杆保持一致，主要作用是提升胞元轴向的抗失稳能力，避免阵列后的整体结构在轴向压力下出现屈曲。

　　建模过程中要特别注意节点位置的布尔运算处理，所有杆单元和球节点的交接位置要做完全的融合处理，不能出现面重叠、缝隙或者自由边，否则后续导入有限元软件做力学分析时会出现网格划分失败、计算结果不收敛的问题。如果是用于3D打印加工的模型，还要考虑打印工艺的支撑问题，这个结构的所有斜杆角度都大于45度，采用金属粉末床熔融工艺打印时不需要额外添加内部支撑，能大幅降低后处理的工作量，打印完成后只需要去除表面粘附的粉末，不需要做额外的支撑去除加工，适合批量制备。

　　除了电力设备领域，这类负泊松比超材料结构在航空航天的抗冲击夹层、汽车的碰撞吸能结构、医疗的骨科植入物领域都有广泛的应用场景，不同应用场景下只需要调整胞元的杆径、节点大小、斜杆角度，就能定制出不同刚度、不同泊松比的结构，不需要更换基础的构型方案，这也是晶格类超材料在结构设计领域越来越受重视的核心原因——它打破了传统材料固有力学性能的限制，能通过微观结构的设计实现材料性能的按需定制，给结构轻量化、功能集成化的设计提供了全新的思路。在做这类结构的选型时，首先要明确使用场景的载荷方向、变形量要求、安装边界尺寸，再通过参数化仿真确定胞元的具体几何参数，避免直接套用固定尺寸导致结构刚度不匹配，无法达到预期的力学性能。
