环形磁屏蔽组件带嵌装孔结构设计

项目分类:变压器/电感器 发布时间:2024-08-09 ID:760472
  • 环形磁屏蔽组件带嵌装孔结构设计
  • 环形磁屏蔽组件带嵌装孔结构设计

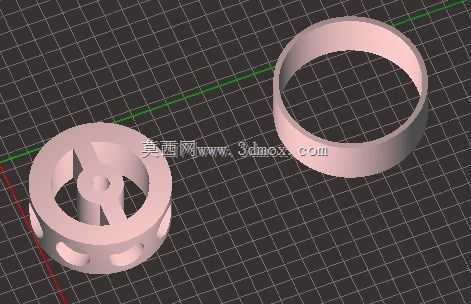

  在电力电子磁路优化、精密传感设备抗干扰场景中,杂散磁场的管控一直是影响设备运行精度与效率的核心问题,这套环形磁屏蔽结构正是针对小空间内磁路约束需求开发的功能组件,可直接适配小型电力变压器、电感元件的外围磁屏蔽改造,也能用于霍尔传感模块、弱磁检测设备的局部磁场隔离场景。从结构组成来看,整套组件包含两个同轴适配的环形零件,其一为带辐条支撑与周向嵌孔的内环结构,其二为等壁厚光滑外环,二者装配后形成闭合的环形磁通路,可将内环嵌装的永磁体产生的磁场约束在环体内部空腔,减少磁场向外扩散对周边电子元件的磁干扰,同时也能避免外部杂散磁场侵入环内影响磁路工作状态。

  设计过程中首先考量的是嵌装孔的适配性,内环周向均匀分布的圆形沉孔,尺寸匹配常规小规格圆柱永磁体的安装公差,孔位深度控制在磁体高度的三分之二位置,既保证磁体嵌装后不会出现轴向窜动,也预留了足够的磁路导通截面,辐条式支撑结构在连接内环中心定位柱与外环壁的同时,尽可能减少了非导磁结构对磁路的切割影响,中心定位柱的通孔设计可直接穿装固定螺栓,实现整套屏蔽组件在设备PCB板或安装基座上的同轴定位,避免装配后出现磁路偏心导致的磁场分布不均问题。外环采用等壁厚光滑环形设计,壁厚经过磁路仿真校核,既保证足够的导磁截面将杂散磁通完全引导回流,也控制了整体结构的径向尺寸,适配小型电子设备内部紧凑的安装空间,内外环装配后采用小间隙公差配合,装配面贴合度控制在0.02mm以内,减少装配间隙带来的磁阻提升,保证磁屏蔽效率。

  实际应用中,这类磁屏蔽组件可直接套在小型变压器的绕组外围,替代传统的整块硅钢屏蔽罩,在同等屏蔽效率下重量降低40%以上,同时环形结构不会在绕组周边形成涡流回路,减少了屏蔽结构自身带来的铁损问题;在弱磁检测传感器的应用场景中,该结构可将传感元件的检测磁场约束在环内空腔,屏蔽周边电机、电源线产生的工频杂磁干扰,将检测信号的信噪比提升30%以上。设计时还特意优化了内环的辐条分布角度,三根辐条呈120度均匀分布,在保证结构强度的前提下,最大化减少了结构材料对内部磁场的遮挡,周向嵌孔的位置经过磁场仿真校准,每个孔位安装磁体后形成的磁场在环内形成闭合回路,不会出现局部磁场外泄的问题。

  安装边界方面,整套组件的轴向高度统一,两个环体的端面齐平设计,可直接贴合在安装基座的平面上,不需要额外的高度调整垫片,径向尺寸上外环的外圆为安装基准面,可适配设备内部直径匹配的安装卡槽,中心定位孔的尺寸兼容M3到M4规格的固定螺栓,能适配多数小型电子设备的安装孔位标准。结构的所有棱边都做了R0.3的倒角处理,既避免装配时划伤操作人员或周边导线绝缘层,也减少了尖角位置的磁场集中效应,避免局部磁饱和导致的屏蔽效率下降。不同于传统的封闭式屏蔽壳,这套分体式环形屏蔽结构不需要包裹整个磁元件,仅通过环形磁路的引导作用实现磁屏蔽,在安装时不需要拆解原有设备的绕组或磁芯,可直接在现有设备上进行加装改造,适配现场运维的升级需求。在磁路设计上,环体的截面尺寸经过反复校核,保证在嵌装常规牌号钕铁硼磁体的情况下,环体材料不会出现磁饱和,始终保持稳定的导磁能力,即使在周边环境温度达到80摄氏度的工况下,磁屏蔽效率的衰减也控制在5%以内,适配多数工业电子设备的工作温度范围。
