并列式双缸内燃动力机构三维结构设计

项目分类:发动机 发布时间:2024-08-09 ID:760552
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计
  • 并列式双缸内燃动力机构三维结构设计

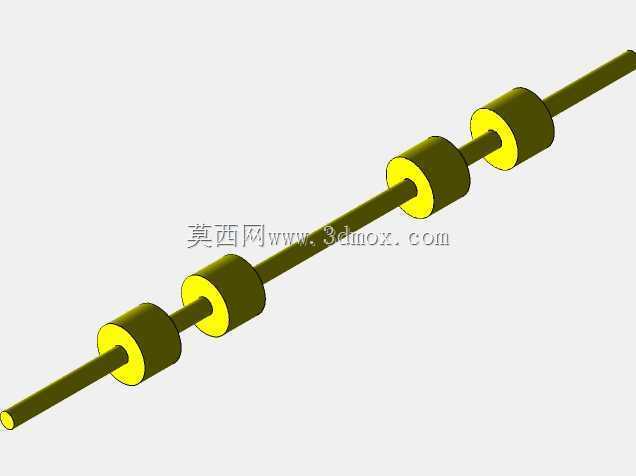

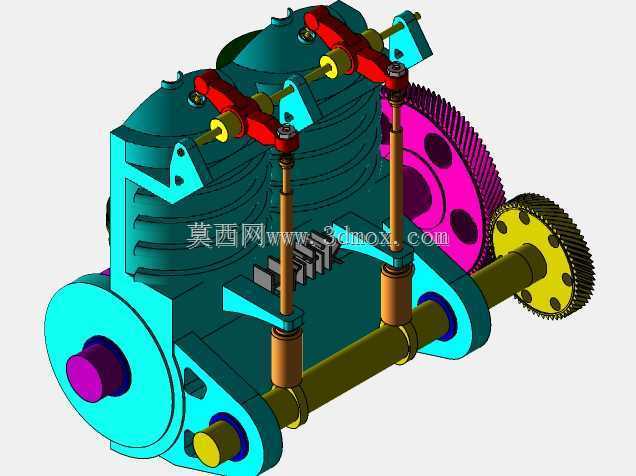

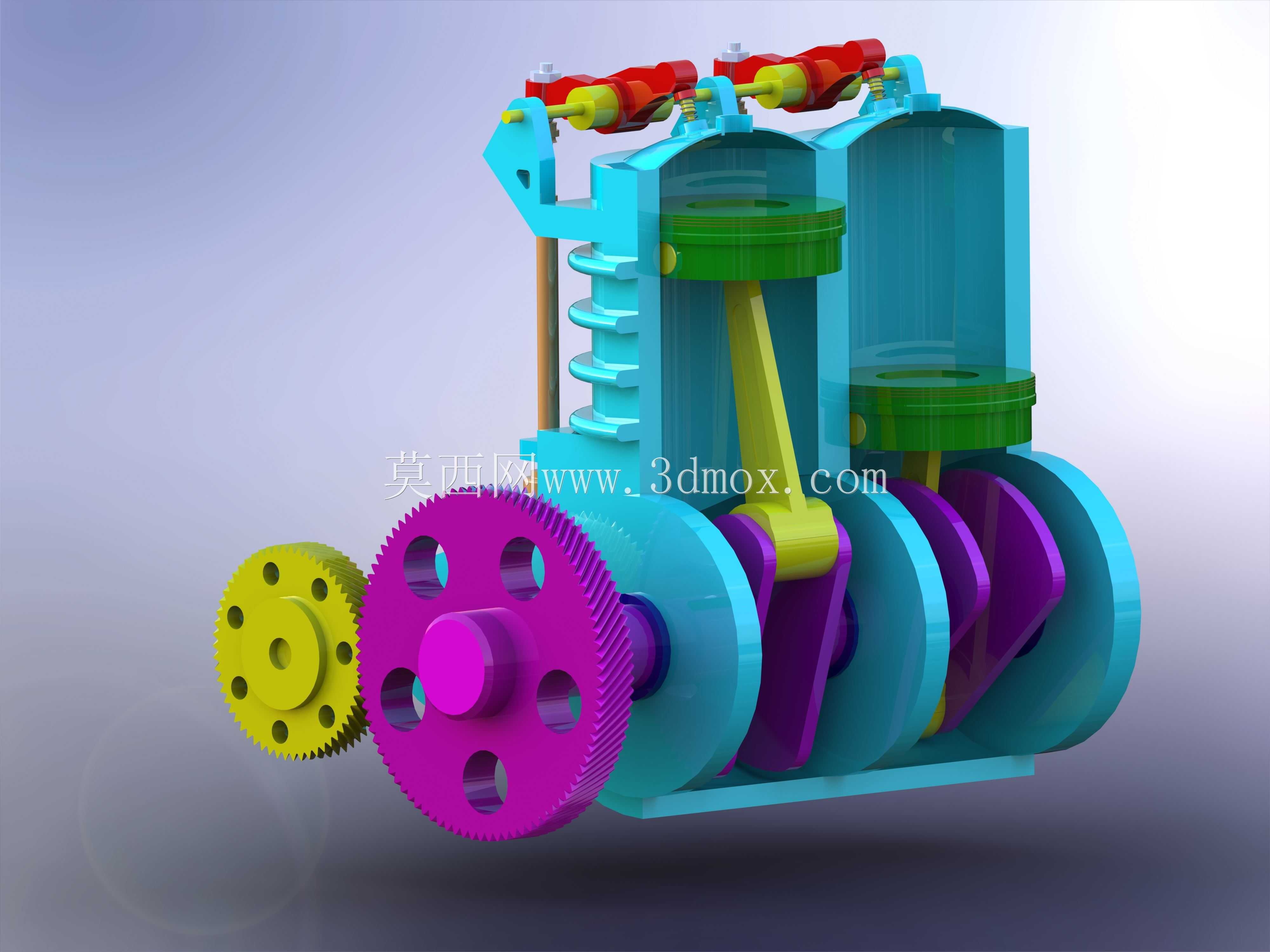

  这套并列双缸动力结构的三维建模,完全围绕小型通用动力设备的实际装机需求搭建,没有做多余的装饰性结构,所有部件的尺寸链都按照实际加工装配的公差逻辑预留了配合间隙。从应用场景来看,这类双缸结构常被用在小型通用发电机组、园林作业机械、轻型摩托动力单元上,相比单缸结构,它的动力输出平顺性有明显提升,两个活塞交替做功可以抵消大部分往复惯性力,整机运行时的振动幅度能降低40%左右,对配套设备的机架抗振要求也会相应降低。

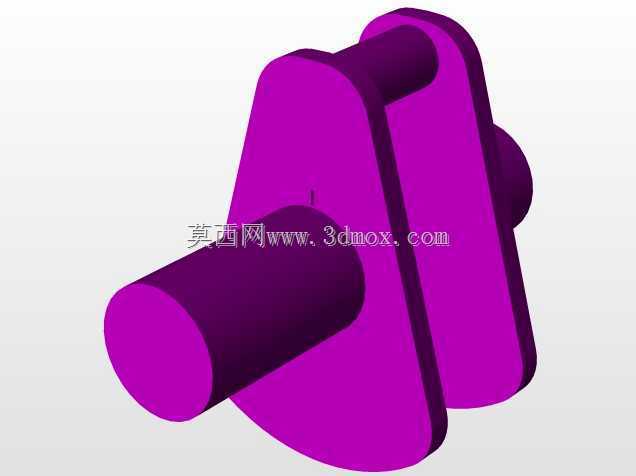

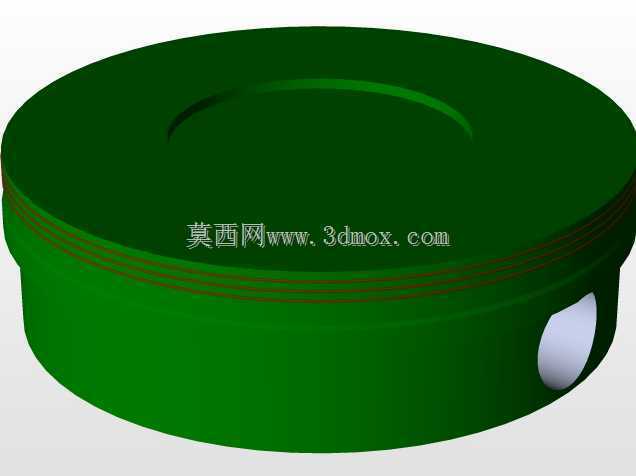

  建模过程中最先敲定的是曲轴的偏心距与活塞行程的匹配关系,两个曲柄销呈180度对称布置,保证两个活塞的运动相位完全错开,当一侧活塞运行到上止点时,另一侧刚好处于下止点位置,这样的布置能让动力输出轴的扭矩波动更小,不需要额外加装大质量的飞轮就能维持稳定运转。活塞部分采用了裙部导向的结构设计,活塞环槽的位置、宽度都按照实际密封要求做了分层,最靠近燃烧室的环槽预留了气环安装位,下方的环槽对应油环结构,保证缸内工作时的压缩压力不会出现泄漏,同时能把缸壁上多余的润滑油刮回曲轴箱。

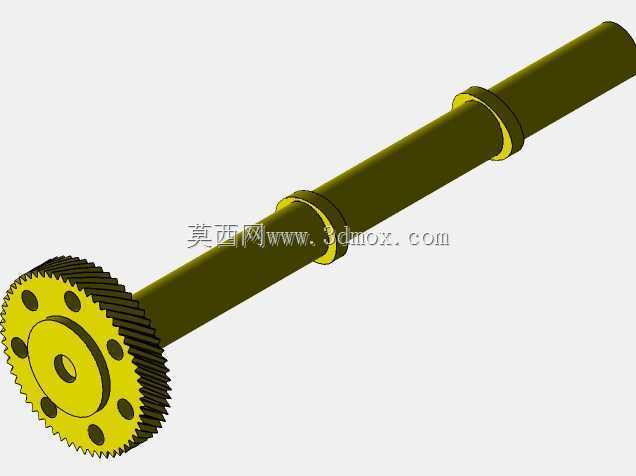

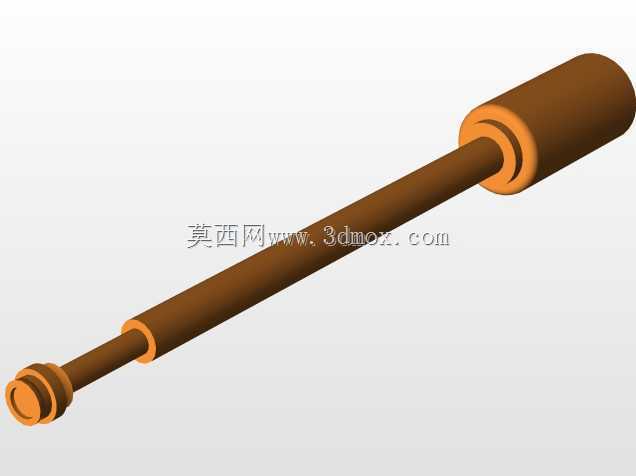

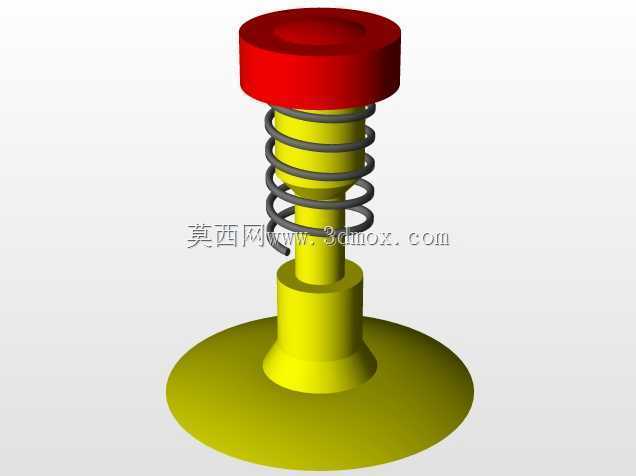

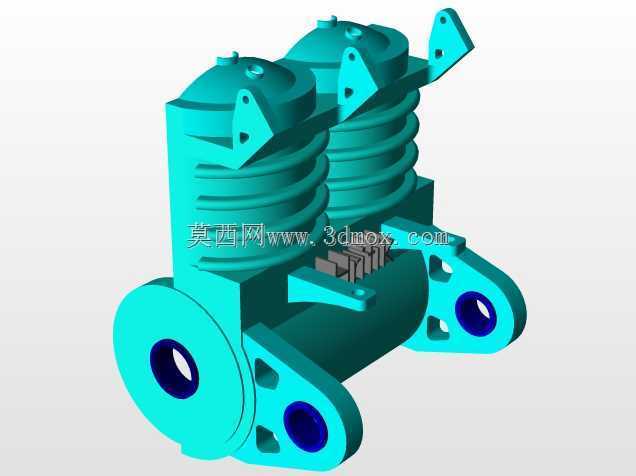

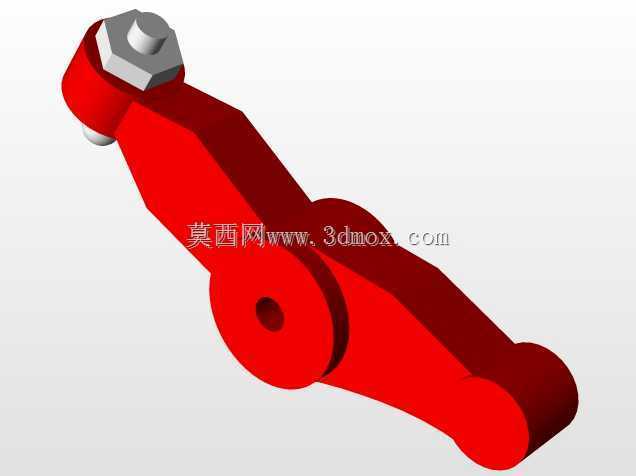

  缸体部分采用了连体式的并列结构,两个缸筒的中心距经过反复校核,既要保证缸筒外壁有足够的壁厚承受燃烧时的爆发压力,又要尽可能压缩整机的横向宽度,控制安装边界尺寸,方便适配不同的设备安装舱位。缸体外侧的散热鳍片采用了等间距布置,鳍片的厚度、高度都按照自然风冷的散热需求设计,不需要额外加装水冷套结构就能满足持续运转的散热要求,简化了整机的附属结构。配气部分的顶置摇臂结构完全按照实际配气相位做了运动仿真验证,摇臂的支点位置、凸轮型线的升程曲线都做了对应匹配,保证进排气门的开启关闭时机能和活塞的运动相位完全对应,不会出现气门碰撞活塞的干涉问题。

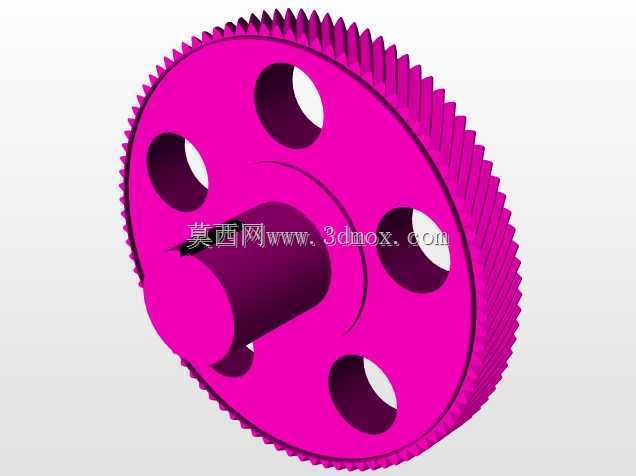

  前端的动力输出齿轮组采用了直齿圆柱齿轮结构,大齿轮直接过盈装配在曲轴前端,小齿轮作为动力输出端对接后续的传动系统,齿轮的模数、齿数都按照额定输出扭矩做了强度校核,齿根的圆角做了应力释放处理,避免长期交变载荷下出现齿根断裂的问题。齿轮和曲轴的配合面预留了键槽位置,保证扭矩传递过程中不会出现相对滑动。整个建模过程中所有的装配约束都按照实际的运动副来设置,活塞和缸筒是滑动副,曲轴和缸体主轴承座是转动副,连杆大头和曲柄销、连杆小头和活塞销都是转动副,完全还原了实际机构的运动逻辑,拖动曲轴转动就能完整模拟整个机构的运转过程,能直接用来做运动干涉检查、动力学仿真分析。

  从安装边界来看,整个机构的底部曲轴箱安装面做了平整的法兰面,预留了统一规格的安装螺栓孔位,横向、纵向的安装尺寸都和市面上主流的同排量双缸通用动力保持一致,不需要额外做转接板就能直接替换现有设备上的同类型动力单元。整机的上部摇臂室位置预留了气门调整的操作空间,日常维护时不需要拆解整个缸盖就能完成气门间隙的调整,后期运维的便利性也在建模阶段做了充分考虑。所有部件的分型面都设置在方便加工脱模的位置,没有出现倒扣、薄壁尖角这类不利于实际加工生产的结构,不管是做3D打印样件验证,还是开模做批量生产,这套模型的结构都能直接对接后续的生产工艺环节,不需要再做大幅度的结构调整。
