V型六缸内燃发动机完整结构设计

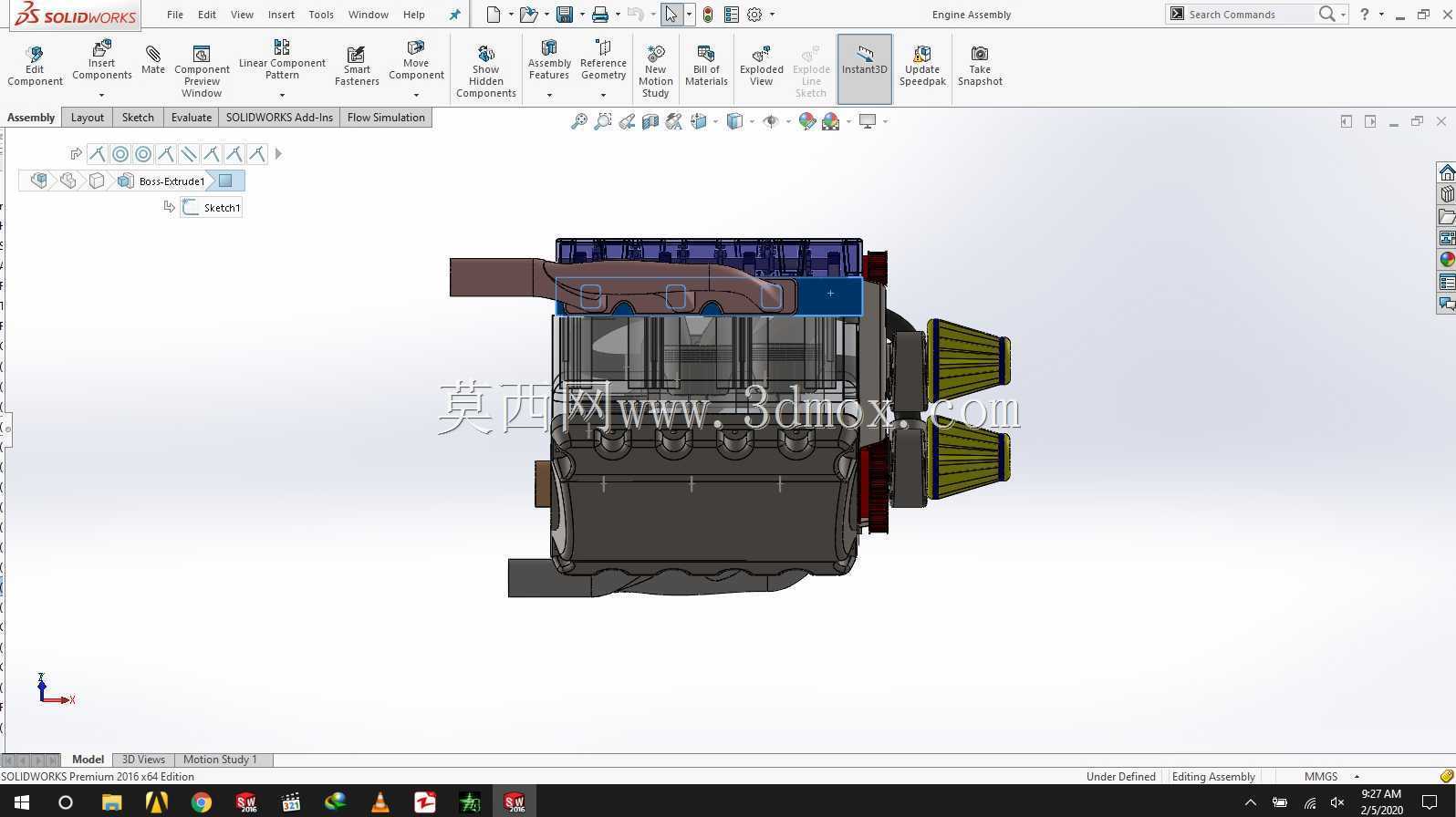

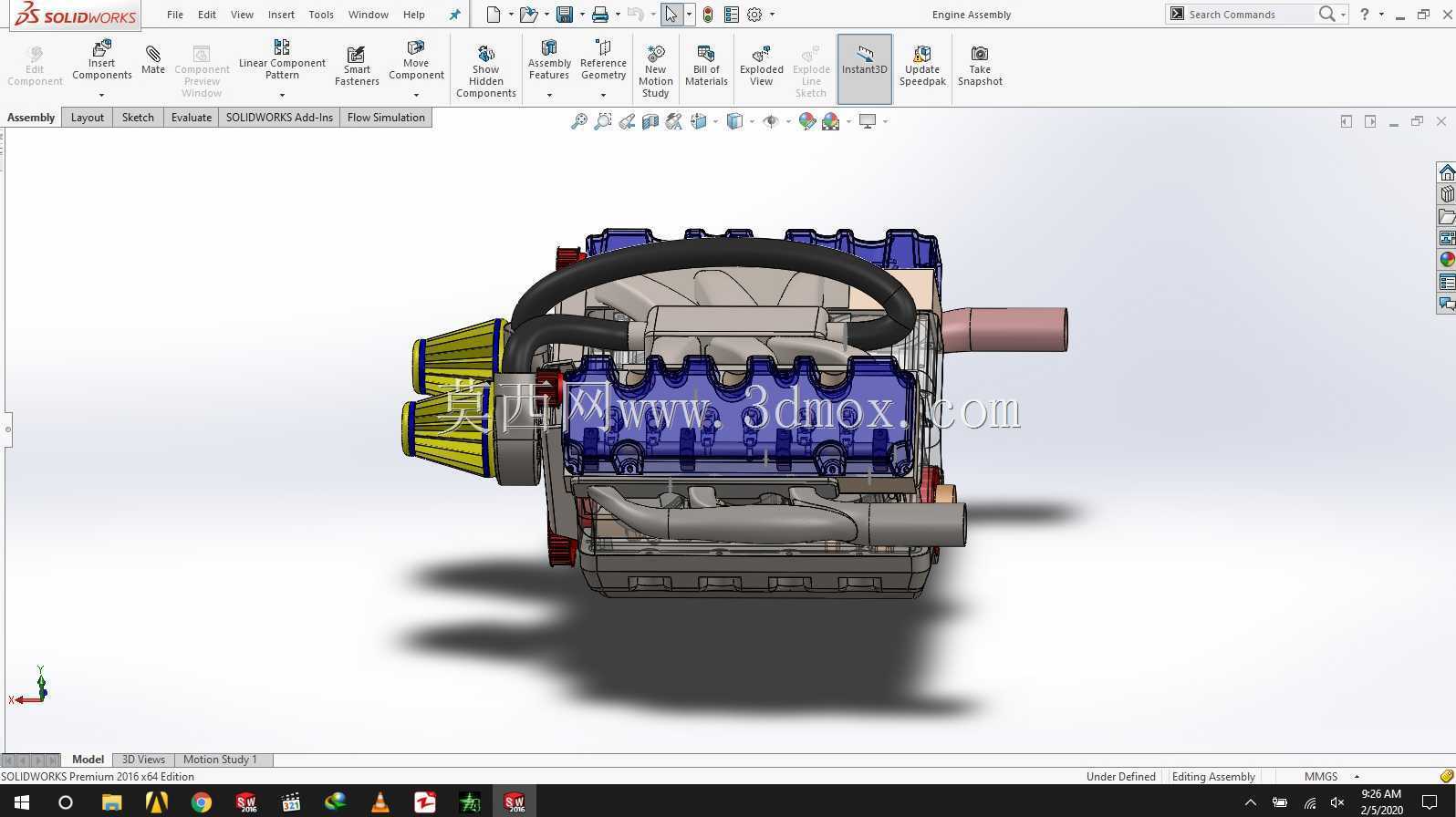

　　在乘用车辆、小型工程机械、高性能船舶辅机的动力配套场景中，V型六缸发动机凭借运转平顺性、功率密度的平衡优势，始终是中大排量动力单元的主流选型方向。这套三维结构完整覆盖了从进气过滤端到动力输出端的全链路组件，可直接用于动力总成匹配校核、教学演示拆解、改装方案验证等实际工程场景。

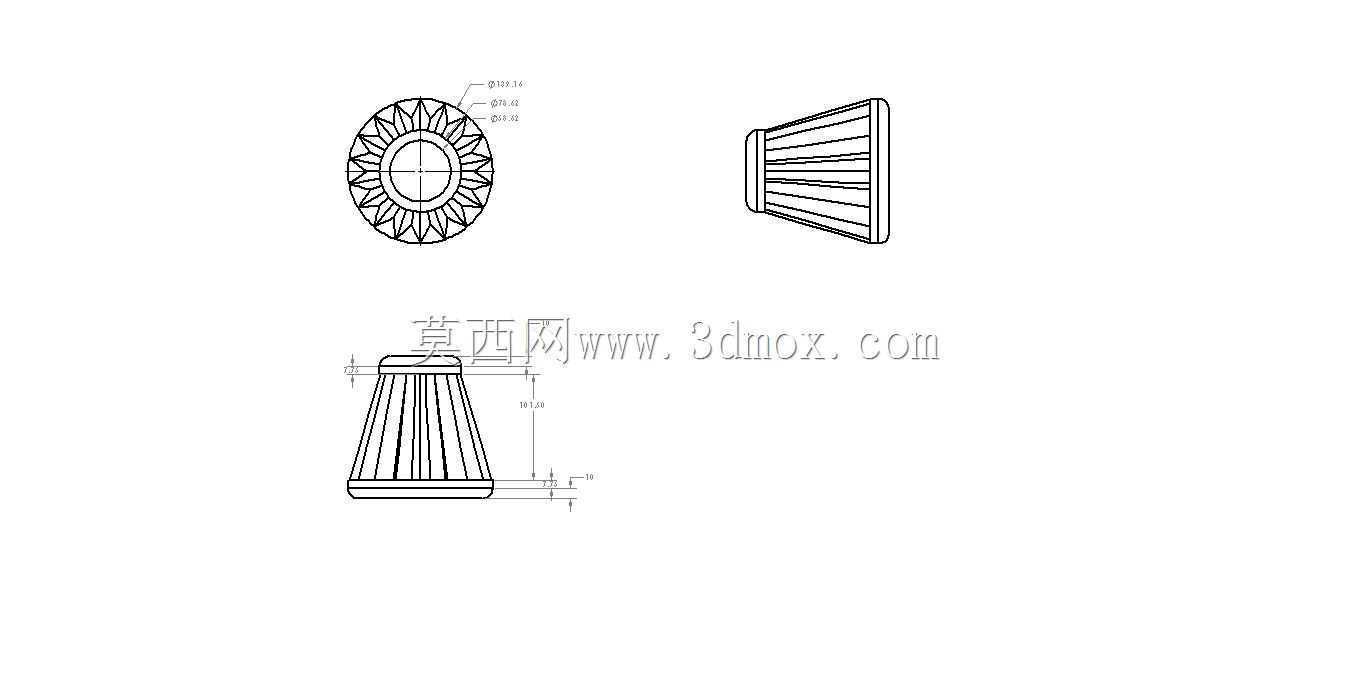

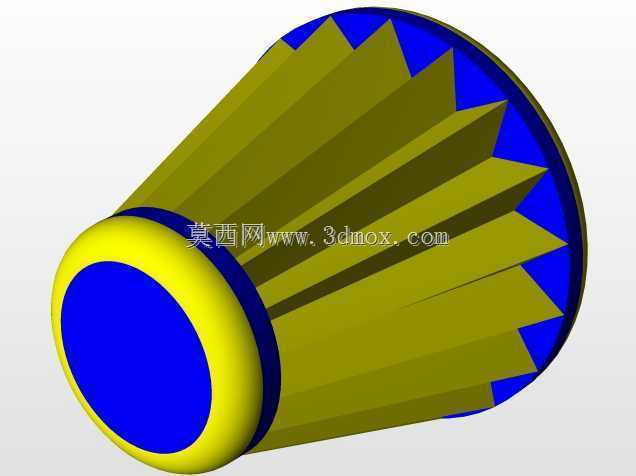

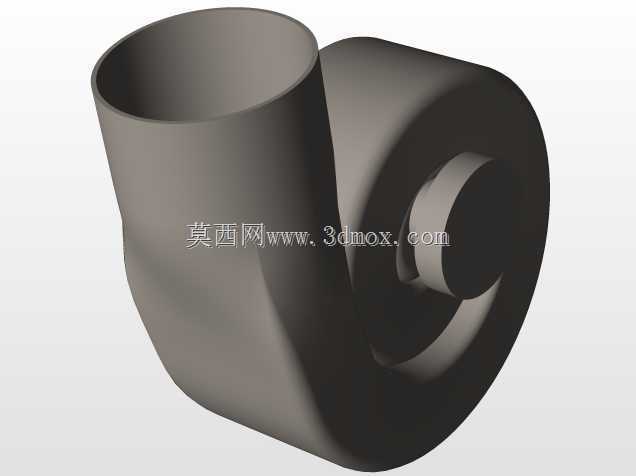

　　从实际用途来看，该动力单元可覆盖2.5L-4.0L排量区间的动力输出需求，既能够为中高端乘用车提供持续线性的动力输出，也可作为小型工程机械、固定动力机组的核心动力源，适配不同负载工况下的动力输出要求。模型中还原的独立进气过滤组件，可在多粉尘作业场景下降低进气杂质对缸体的磨损，侧置的管路布局预留了增压组件的加装空间，可根据实际使用需求拓展自然吸气、涡轮增压两种进气形式。

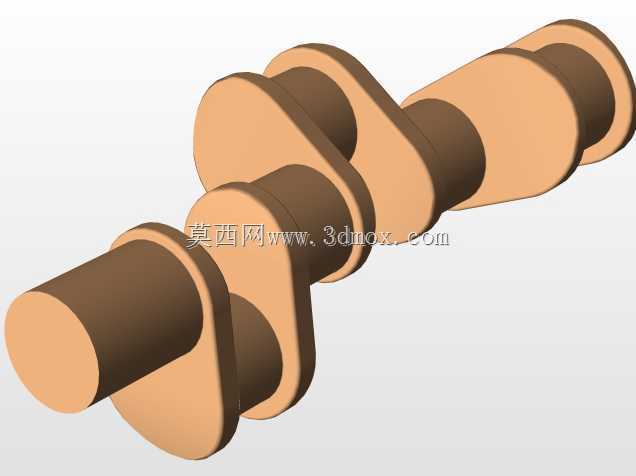

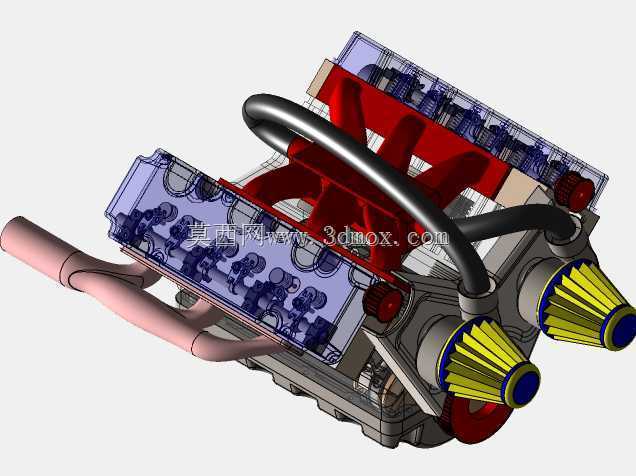

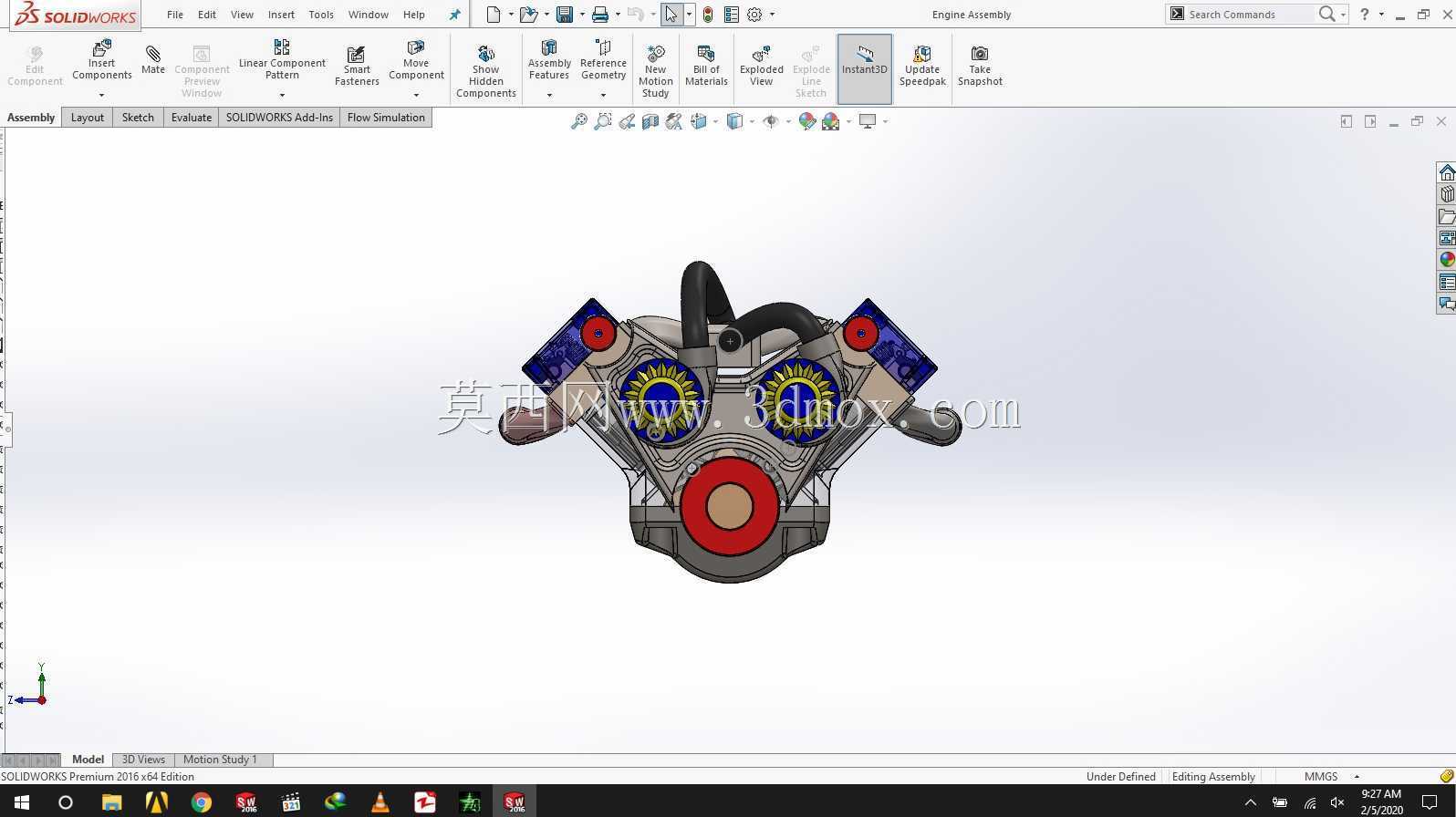

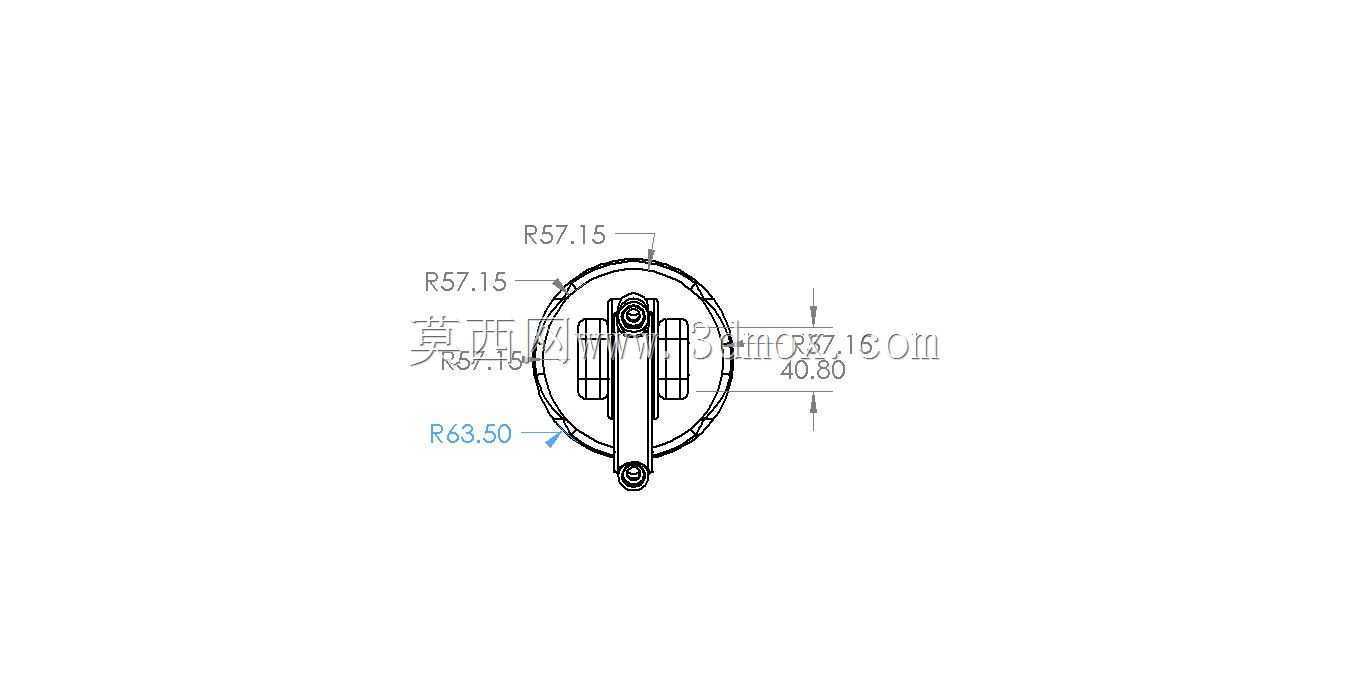

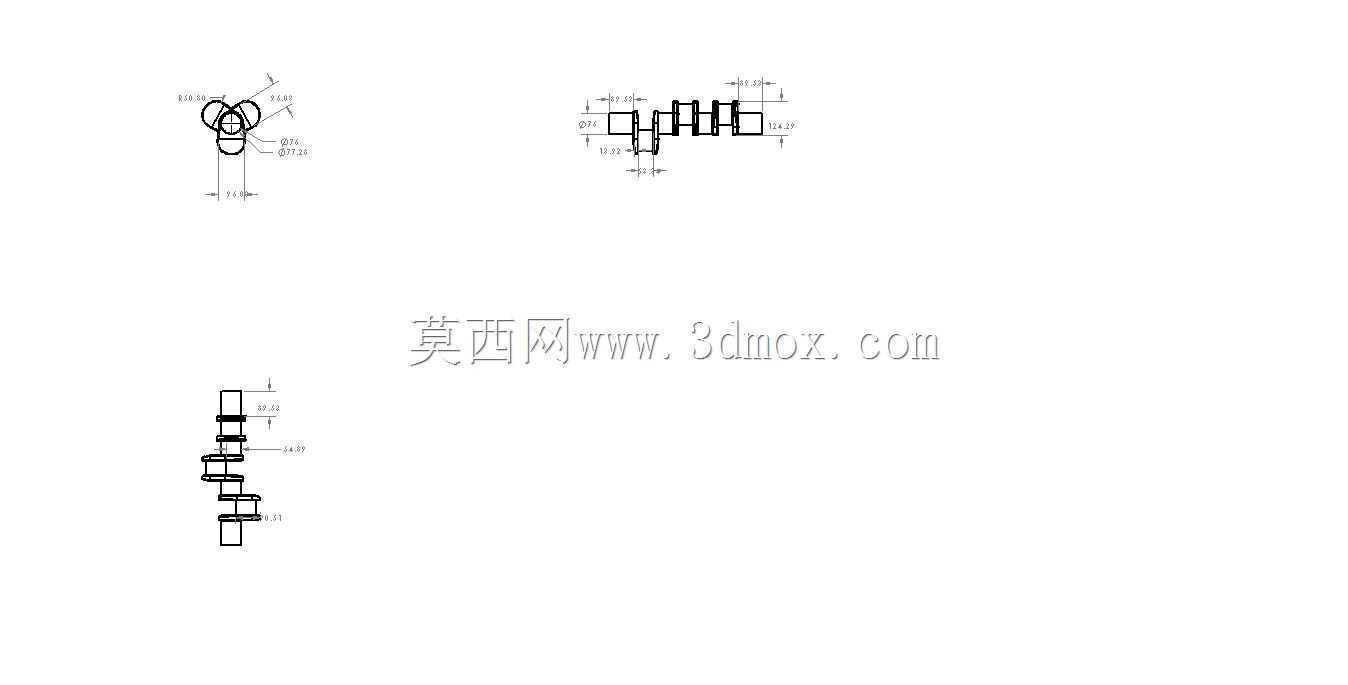

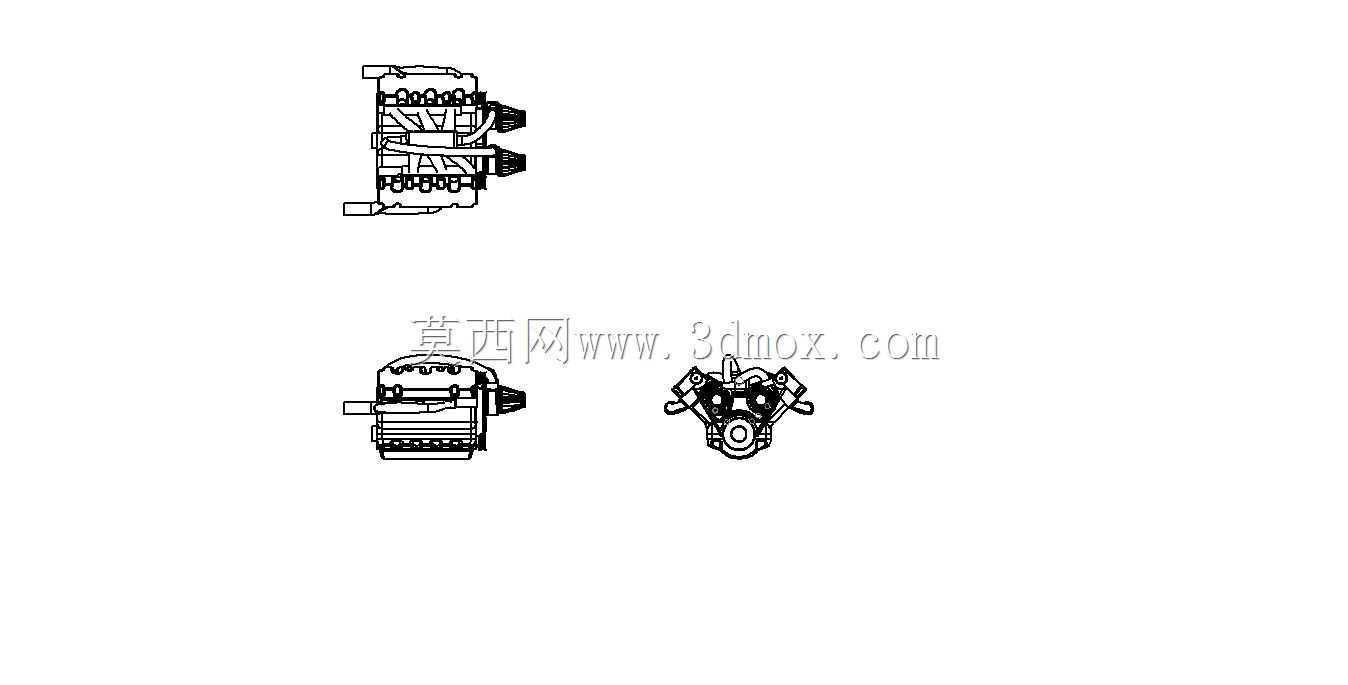

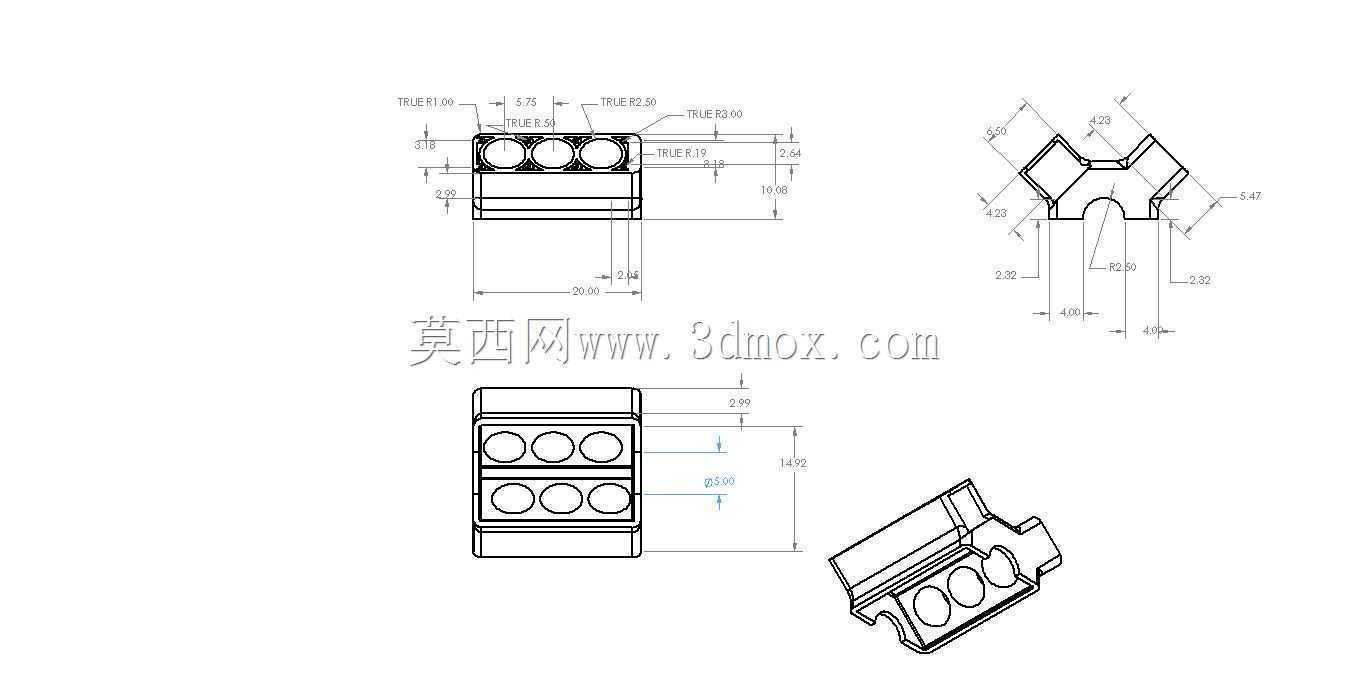

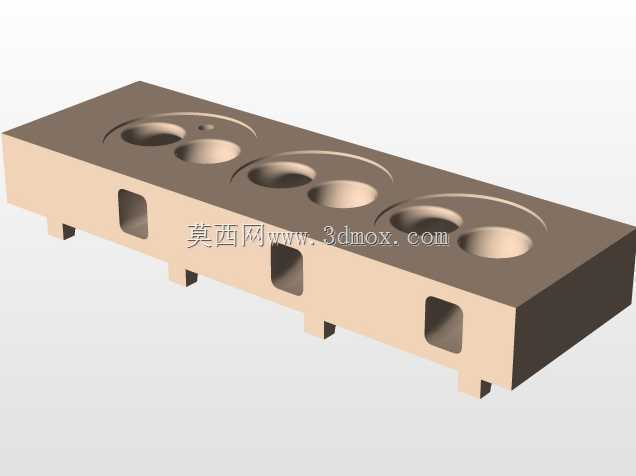

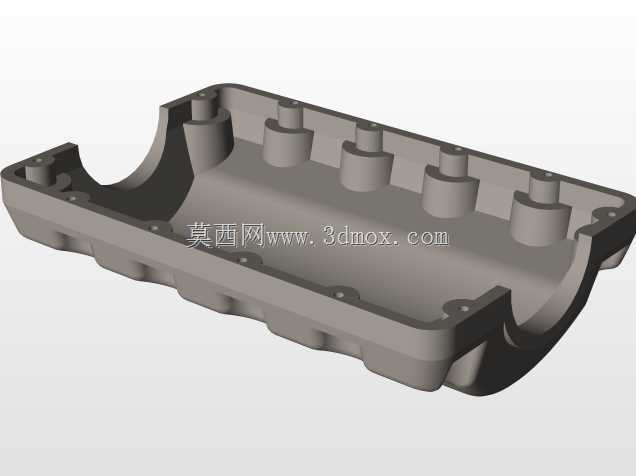

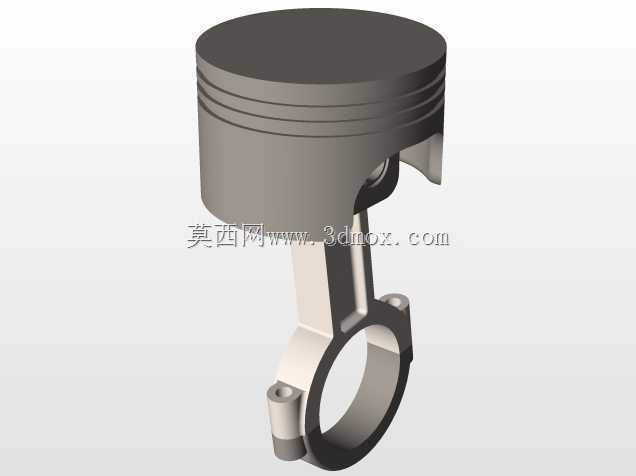

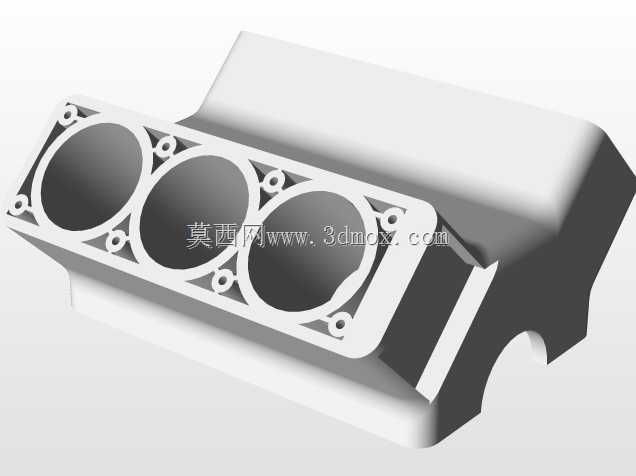

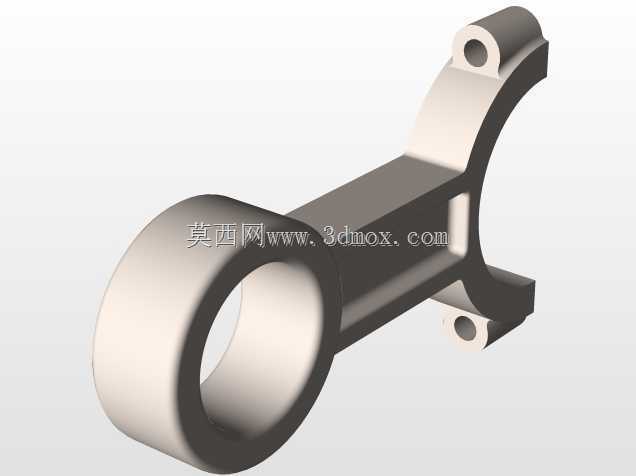

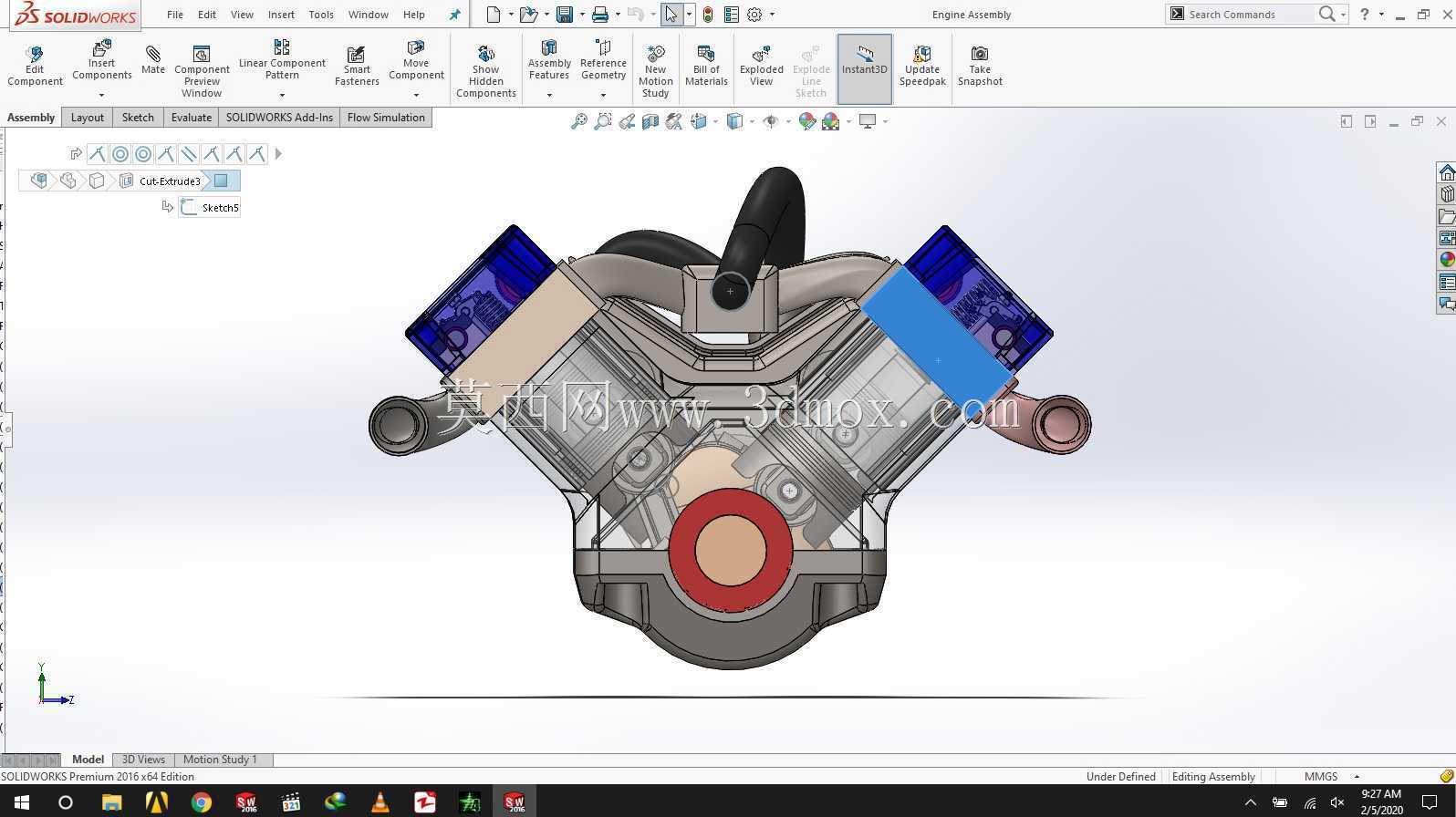

　　功能特性层面，模型完整还原了V型夹角布局的缸体结构，两侧各三缸的排布方式大幅缩短了发动机整体轴向尺寸，相比直列六缸结构更便于在紧凑的机舱空间内完成布置，同时V型结构可对侧活塞的运动惯性力形成自平衡，有效降低高转速工况下的整机振动，减少配套机架的减震设计压力。模型中包含的独立缸盖、进排气歧管、冷却管路、油底壳、输出轴端连接结构，均按照实际装配关系完成约束，可直接用于运动仿真验证，观察曲轴连杆机构的往复运动过程，也可拆解为独立组件用于零部件的结构测绘参考。附带的运动动画可直观展示配气机构、曲柄连杆机构的协同运作逻辑，帮助设计人员快速理清动力传递路径。

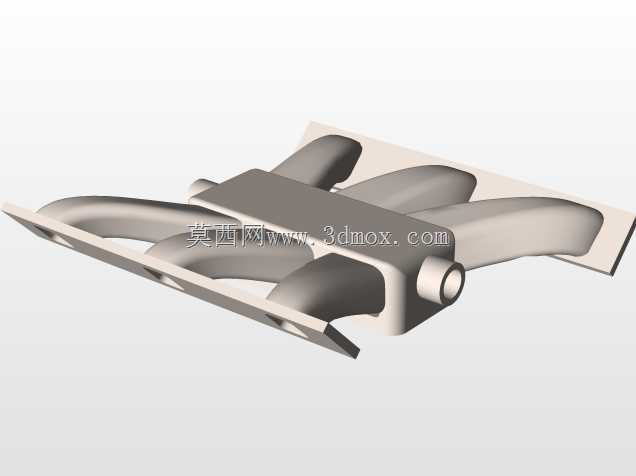

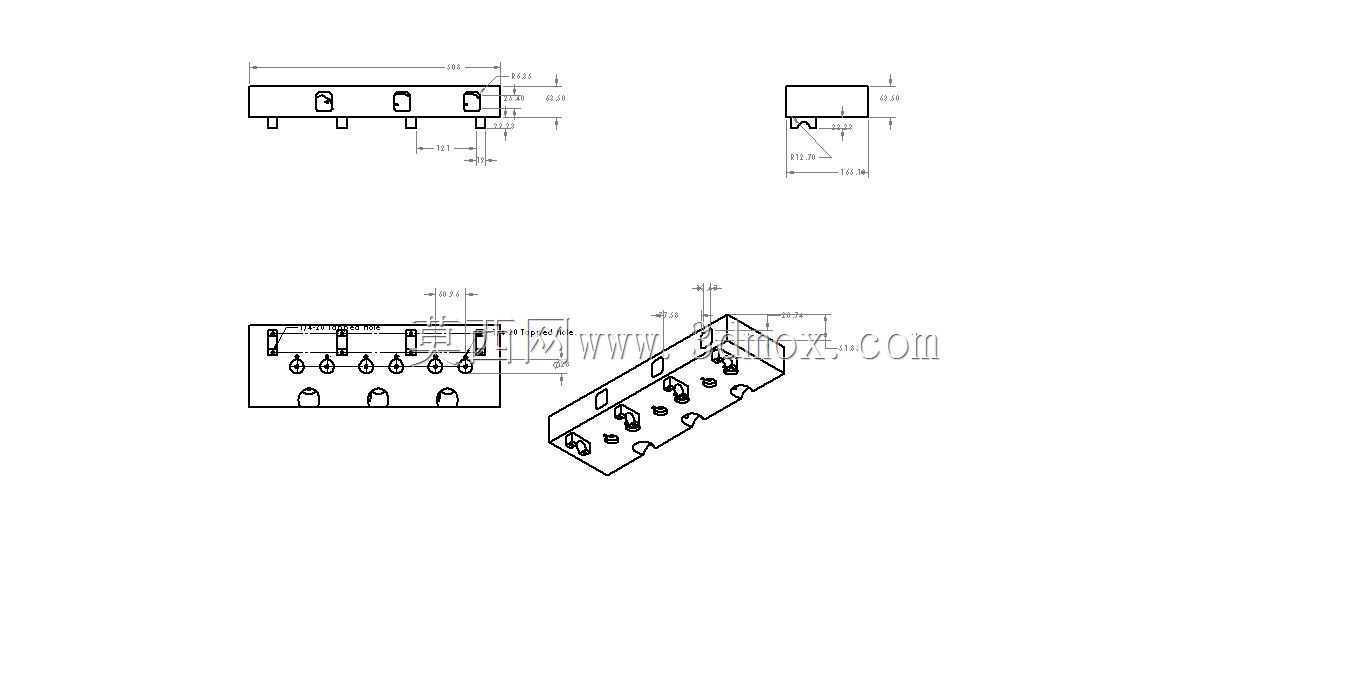

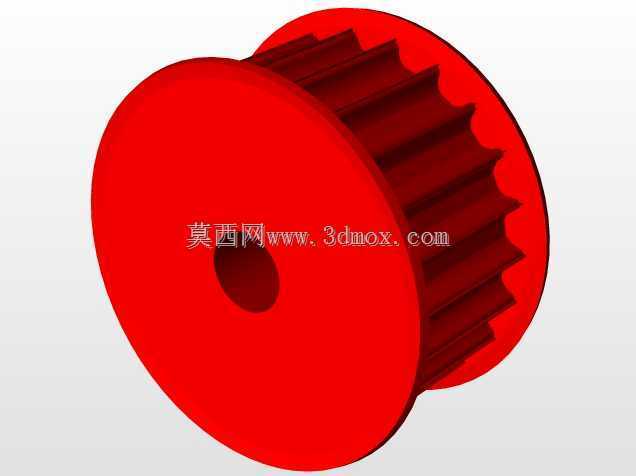

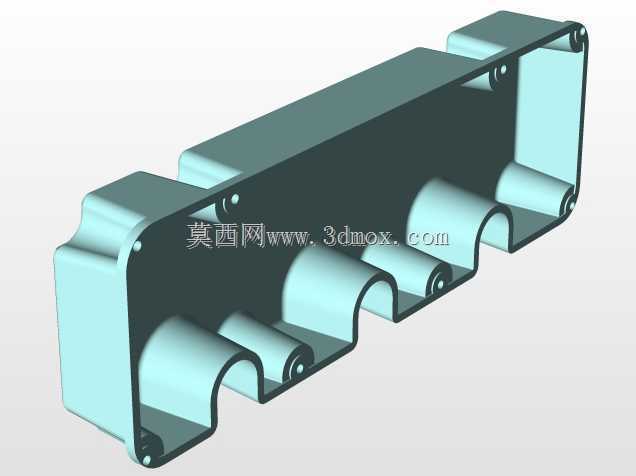

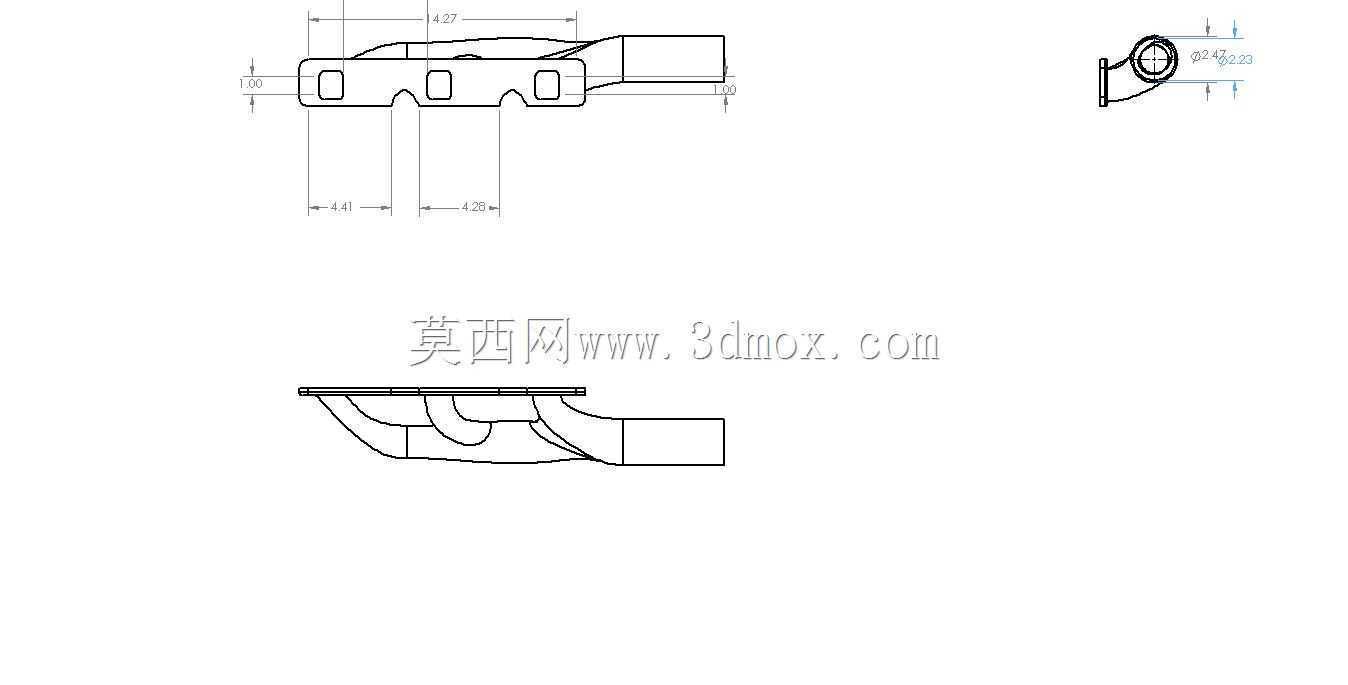

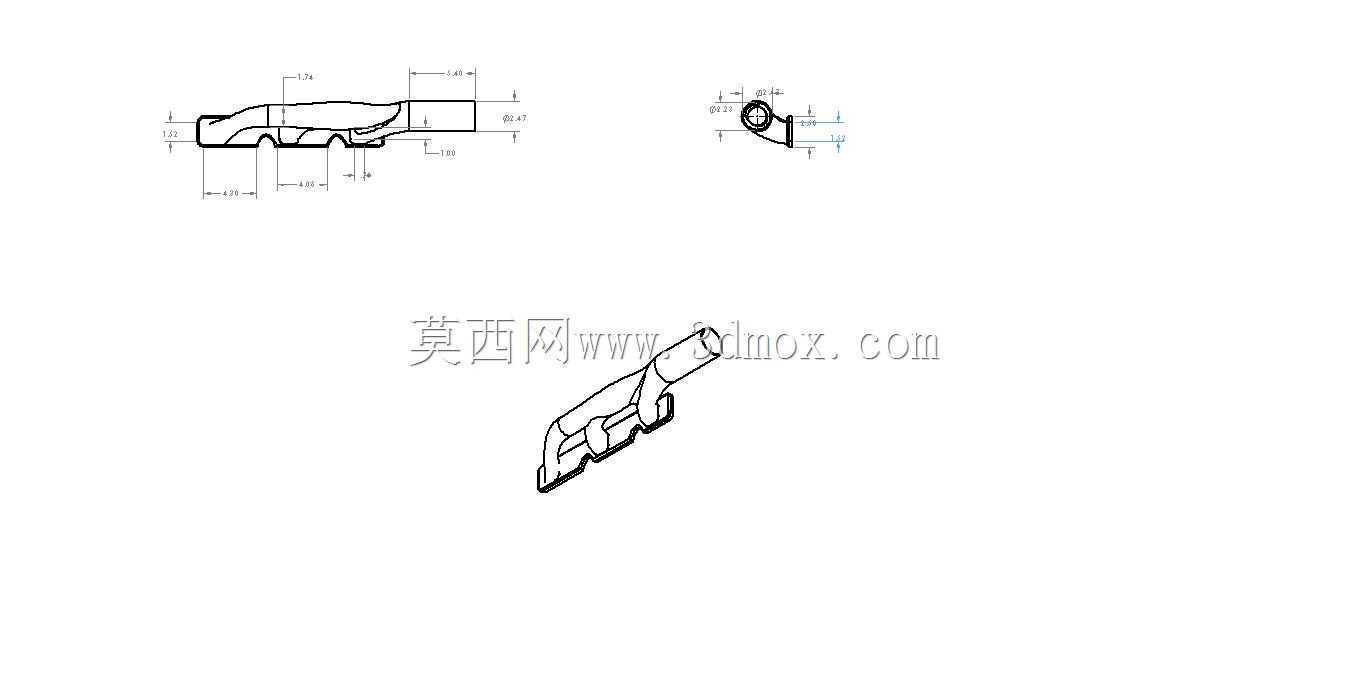

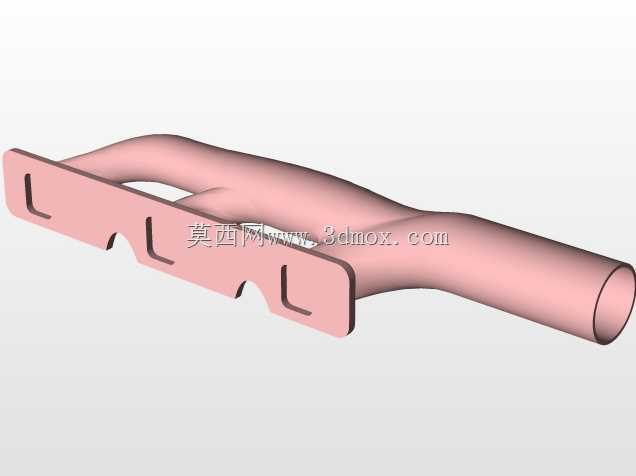

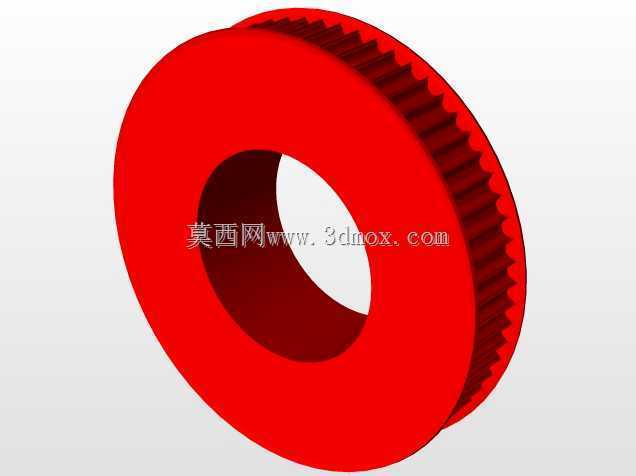

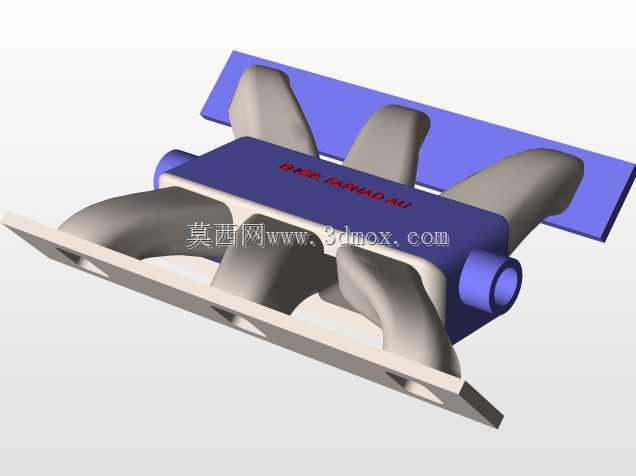

　　设计思路上，整套结构遵循量产V6发动机的成熟工程逻辑，缸体采用上下分体式设计，便于曲轴组件的装配与后期维护；进排气歧管分别布置于V型缸体的两侧，避免排气高温对进气效率产生影响，同时预留了传感器安装位，可适配电喷系统的加装需求。前端的皮带轮系结构完整还原了发电机、水泵、空调压缩机等附件的安装位置，可直接用于前端轮系的传动比校核，验证不同附件负载下的皮带包角是否满足传动要求。输出轴端采用标准花键连接结构，可匹配不同形式的变速器、离合器组件，适配不同设备的动力连接需求。

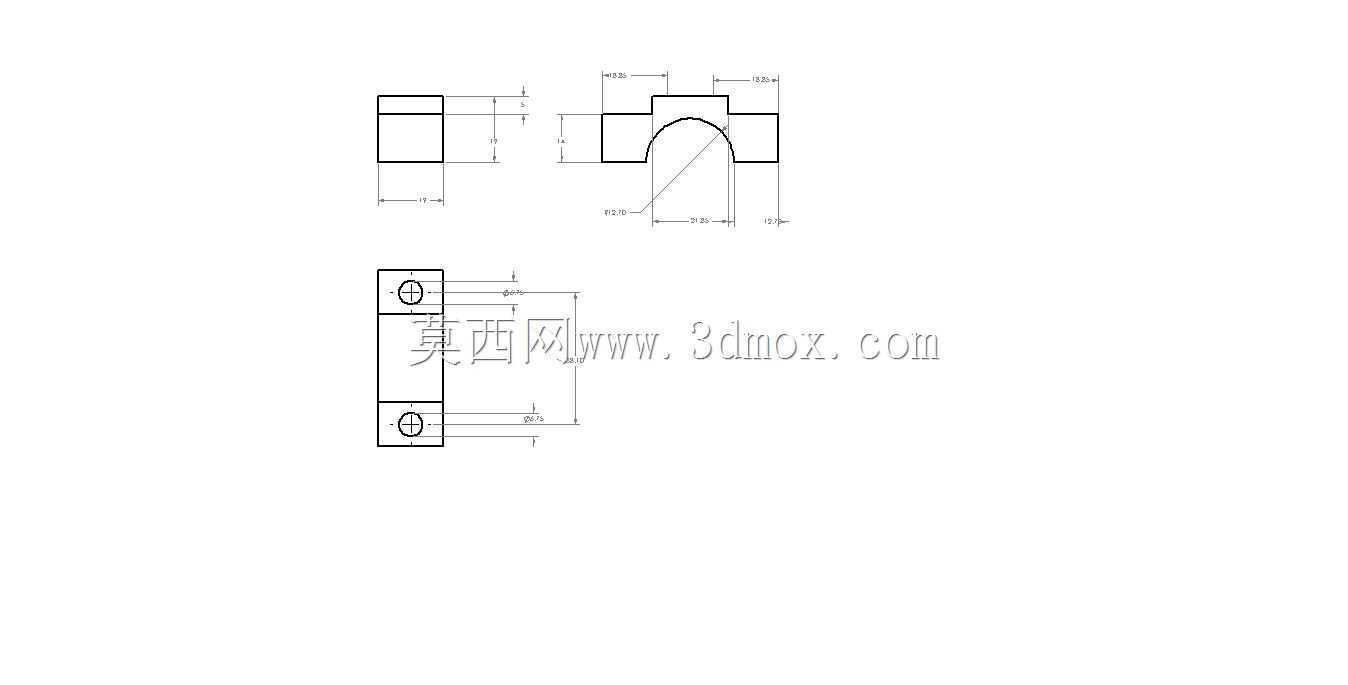

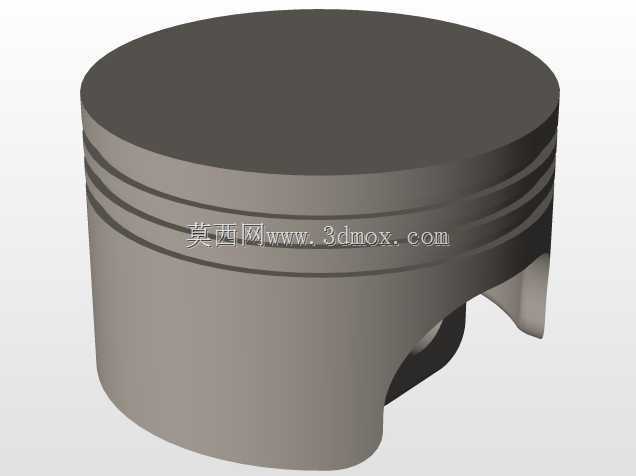

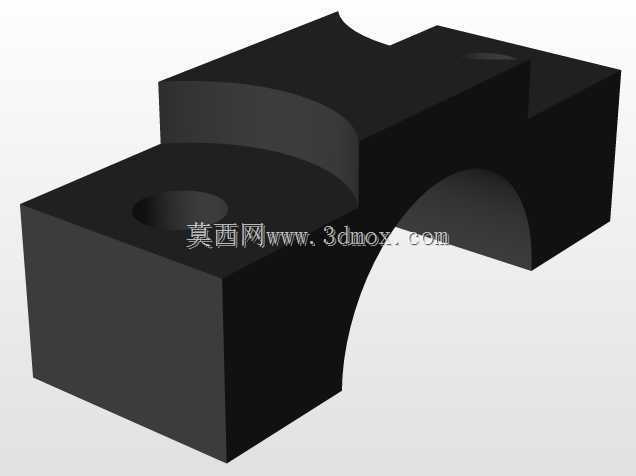

　　外形尺寸与安装边界方面，该发动机整体轴向长度较同排量直列六缸缩短约25%，V型夹角区域预留了足够的管路、线束布置空间，安装脚位按照常规纵置动力布局设计，可直接适配多数后驱车型、小型工程机械的机舱安装点位。模型中所有组件的配合间隙均参考量产机型的公差要求设定，缸体与缸盖的结合面、曲轴与轴瓦的配合位置、活塞与缸壁的间隙均符合实际装配要求，可直接用于干涉检查，验证不同改装方案下的组件是否存在运动干涉。冷却水道、润滑油道的走向在模型中也做了具象化还原，可用于冷却、润滑系统的流道仿真参考，评估不同工况下的介质流动效率。

　　对于三维建模从业者、动力总成设计人员而言，这套完整的V6发动机结构可作为同类型产品设计的参考基准，无需从零开始搭建基础结构，可根据具体的排量要求、性能指标对缸径、行程、夹角参数做调整优化，大幅缩短前期方案设计的周期。在教学场景中，完整的装配结构与运动动画可帮助学习者快速理解内燃机的工作原理，理清各组件之间的装配关系与动力传递逻辑，相比二维图纸更具直观性。
