医用穿戴式心电信号采集贴片结构设计

　　这款心电采集贴片的结构设计，首先围绕临床长时间心电监测的实际使用场景展开，日常病房监护、居家心电筛查、术后动态心电追踪场景下，传统导联式心电设备存在布线繁琐、患者活动受限、电极易脱落的痛点，这款贴片式结构就是为解决这些实际问题做的针对性优化。从实际使用功能来看，贴片核心要实现两个核心目标，一是保证电极与皮肤的稳定贴合，避免患者翻身、日常走动时出现接触阻抗波动导致的信号失真，二是要降低长期佩戴的异物感，减少皮肤过敏、压红等不良佩戴反应。设计时首先确定了主体的轮廓形态，没有采用生硬的方正造型，而是做了四边圆弧过渡的类云形轮廓，边缘做了0.3mm的薄化倒角处理，贴附在皮肤表面时不会因为衣物剐蹭、肢体弯折出现边缘起翘的问题，

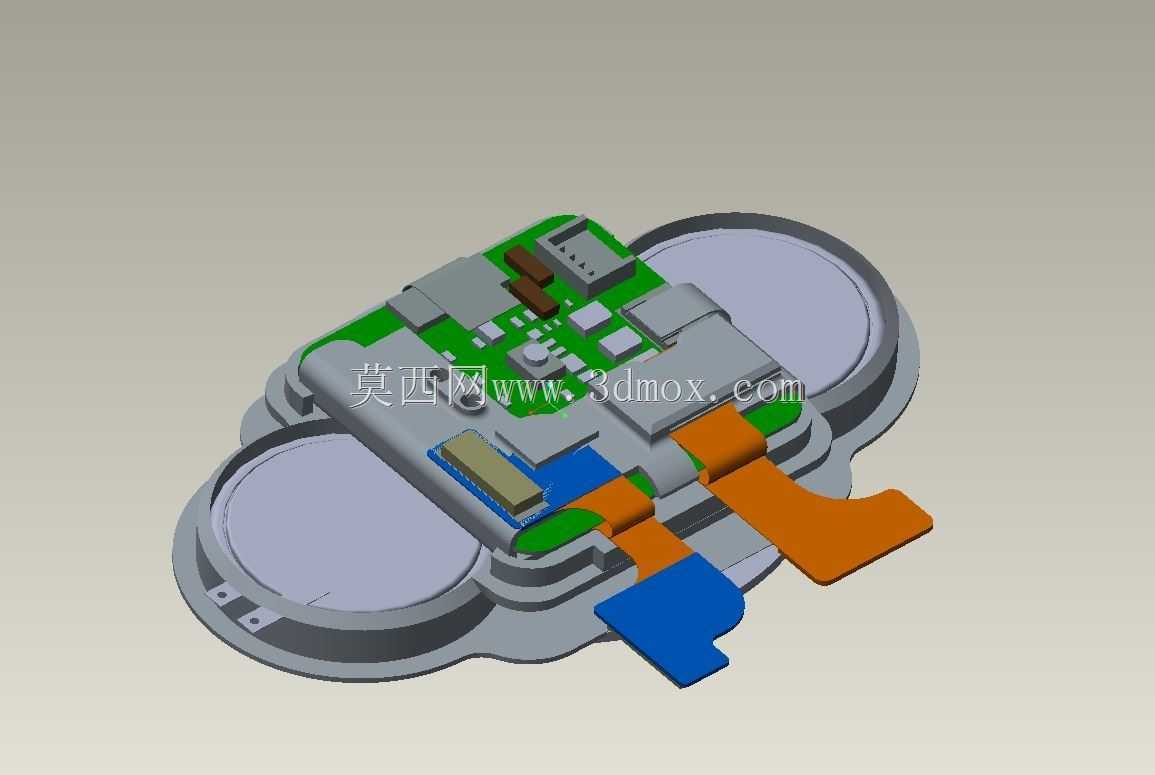

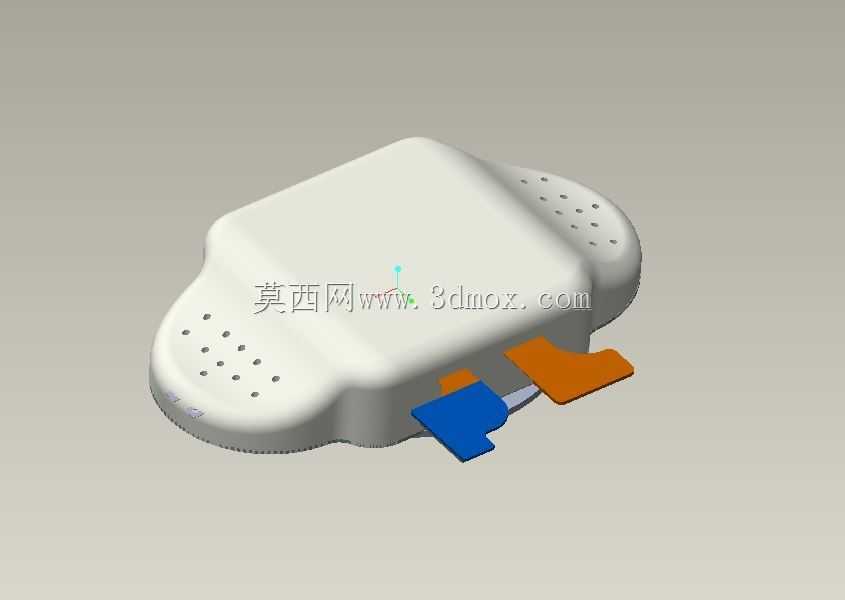

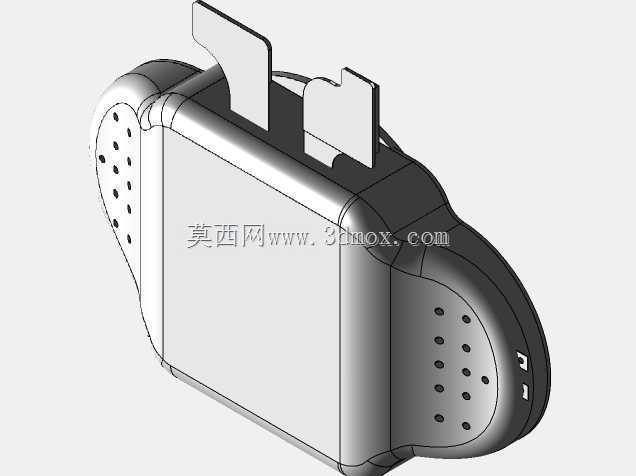

　　主体凸起的核心舱室用来容纳信号处理的微型电路板与柔性连接线路，凸起高度控制在6mm以内，既给内部元器件留出足够的安装空间，又不会因为凸起过高造成佩戴时的硌压感，尤其是贴附在胸口位置时，平躺休息不会有明显的异物感。两侧延伸的贴附翼上做了阵列排布的微透气孔，孔径0.8mm，孔间距2mm，这些透气孔不是装饰性结构，是为了让皮肤表面的汗液能够及时挥发，避免长时间贴附导致的皮肤浸渍，同时阵列孔的排布也没有破坏贴附翼的结构强度，撕除时不会出现翼部断裂残胶留在皮肤表面的问题。前端伸出的两个不同颜色的接插端子，蓝色和橙色的区分是为了对应不同的电极信号通道，装配时可以通过颜色快速区分正负极与参考电极，避免接插错误导致的信号反接，

　　端子的伸出长度做了12mm的限位设计，既保证和外接采集模块的接插深度足够，不会因为肢体活动出现接插松脱，又不会因为伸出过长导致弯折时端子根部的柔性线路出现疲劳断裂。从安装边界来看，这款贴片整体的最大轮廓尺寸控制在48mm*36mm范围内，贴附时的定位基准以胸骨左缘第四肋间为核心参考点，两侧贴附翼自然展开后不会超出肋间隙范围，适配绝大多数成年患者的胸廓贴附需求，不需要根据体型做额外的尺寸裁剪。结构设计时还考虑了生产装配的便利性，主体上壳与下盖采用超声波焊接的装配方式，不需要额外打胶固定，焊接缝沿着主体轮廓的内侧排布，焊接溢料不会溢出到贴片的贴胶面，避免胶面被溢料污染导致粘性下降。贴胶选用医用低敏丙烯酸压敏胶，胶层厚度0.15mm，贴附后可以承受72小时的连续佩戴，撕除时不会在皮肤表面残留胶痕，也不会过度拉扯皮肤造成表皮损伤。内部的电极触点采用凸起的弧形面设计，触点突出下盖表面0.2mm，贴附时可以在胶层的压力下和皮肤保持稳定的微压力接触，即使皮肤随着肢体活动出现轻微的拉伸形变，触点也能始终和皮肤保持贴合，不会出现接触间隙导致的信号干扰。在实际的结构验证阶段，还针对不同的佩戴场景做了结构强度校核，比如患者出汗状态下的贴附力测试、肢体大幅度活动时的端子抗弯折测试、日常衣物摩擦下的边缘抗起翘测试，所有结构细节的调整都是围绕实际使用中的问题做的优化，没有多余的装饰性结构，每一处造型、每一个开孔、每一个尺寸的确定，都对应着实际使用中的具体需求，

　　比如主体舱室的圆角半径做了R5的处理，既避免了直角结构的应力集中，也让整体造型更贴合皮肤的自然曲面，贴附后和皮肤的贴合度更好，不会出现边角悬空的问题。接插端子的根部做了圆弧过渡的加强筋，厚度从端子的0.5mm逐渐过渡到主体舱室的1.2mm，避免端子反复弯折时根部出现应力集中导致的线路断裂，这个细节是在早期手板测试时发现的，最初的设计没有做过渡加强，弯折100次左右就会出现线路断裂的问题，调整过渡结构后，弯折寿命可以提升到1000次以上，完全满足日常佩戴的使用需求。两侧贴附翼的厚度做了梯度变化，和主体舱室连接的位置厚度1mm，往边缘方向逐渐减薄到0.2mm，这种渐变厚度的设计让贴附翼可以更好地贴合皮肤的曲面，随着皮肤的活动自然形变，不会因为翼部过硬导致边缘翘起，也不会因为过软导致贴附时定位困难。
