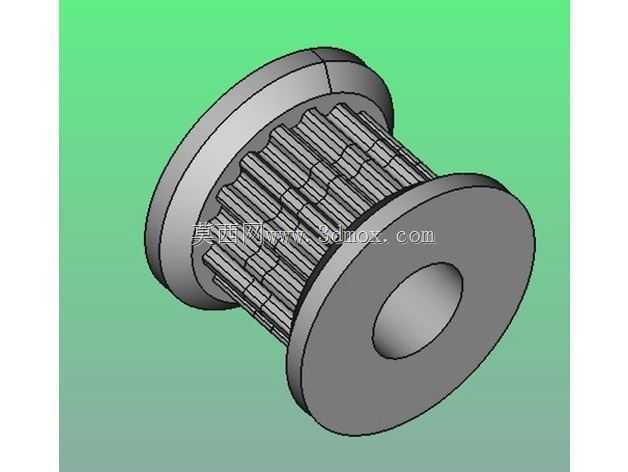

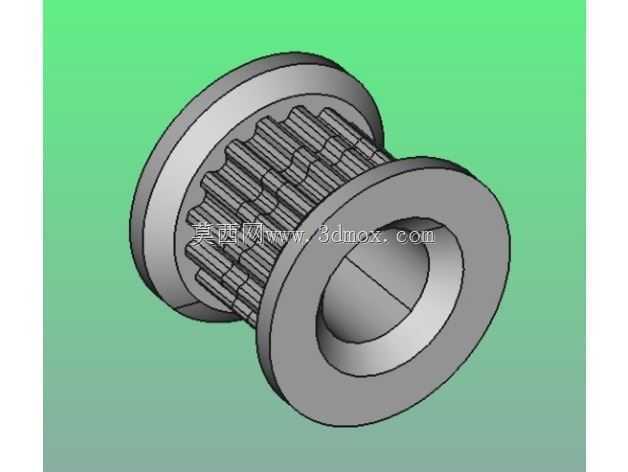

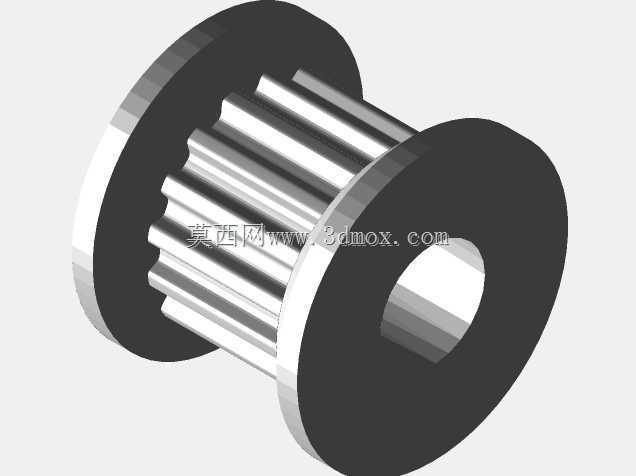

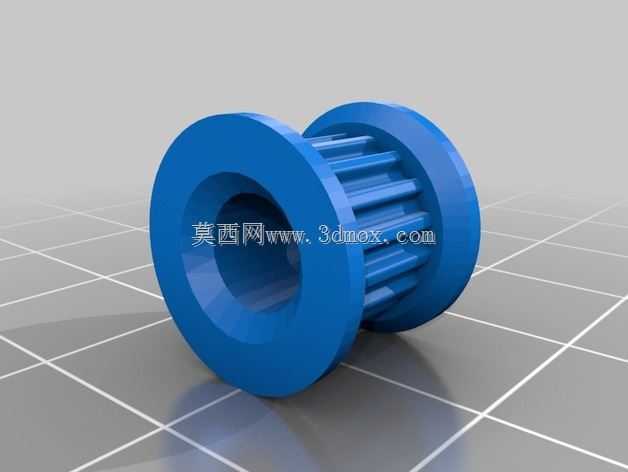

Fabrikator迷你v2型MXL16齿正时皮带轮

　　这款同步带轮主要面向小型桌面级传动场景设计，常见于桌面级3D打印机的X/Y轴传动机构、小型桌面自动化送料模组、微型雕刻机的进给传动单元，也可适配小型开源机械臂的关节同步传动环节，这类场景普遍对传动件的安装空间要求严苛，同时需要保证低背隙的同步传动精度，避免传动过程中出现丢步、传动滞后的问题。从功能特性来看，该带轮适配MXL型同步齿形带，16齿的齿形参数严格匹配MXL带的齿距规格，啮合过程中齿面与带齿的接触面积均匀，传动时不会出现齿面卡滞、跳齿的问题，相比同尺寸的平带摩擦传动，同步啮合的传动形式可以保证严格的传动比，不会出现传动打滑导致的位移误差，对于需要精准定位的小型运动机构来说，这一特性直接决定了设备的运行精度。

　　带轮采用双侧挡边的结构设计，挡边高度略高于带齿顶面，安装后同步带被限制在两侧挡边之间，即使设备运行过程中带轮存在微小的安装同轴度偏差，也不会出现同步带侧向滑出带轮的故障，省去了额外加装带挡边导向轮的空间，适配紧凑安装空间的设计需求。中心的安装孔为通孔设计，可根据实际使用的电机轴、传动轴直径进行二次铰孔加工，适配不同输出轴径的微型步进电机、直流减速电机，孔壁预留的加工余量可以满足不同场景的过盈配合、顶丝固定的安装需求，不需要额外定制带轮的内孔尺寸，降低小批量设备试制的零件适配成本。设计过程中，齿形轮廓采用渐开线齿形拟合，齿根位置做了微小的圆角过渡，避免齿根应力集中导致的带轮齿断裂问题，同时圆角过渡可以减少同步带齿面的磨损，

　　延长同步带的使用寿命；带轮的轮毂部分做了等壁厚设计，整体重量控制在较低水平，转动惯量小，在高速往复运动的传动场景中，可以降低电机的启动负载，减少往复运动过程中的惯性冲击，提升传动的响应速度。从安装边界来看，带轮的整体轴向宽度适配标准宽度的MXL同步带，双侧挡边的外径略大于齿顶圆直径，安装时需要保证带轮与传动轴的同轴度偏差控制在0.1mm以内，避免带轮偏摆导致同步带单侧磨损；带轮的径向尺寸紧凑，中心安装孔到齿顶圆的壁厚均匀，既保证了带轮的结构强度，又不会占用过多的径向安装空间，在安装空间局促的小型设备内部，可以灵活布置传动路径，不需要为带轮预留过大的避让空间。实际使用中，这类小规格同步带轮的传动噪音极低，因为齿形啮合过程是渐进式接触，

　　不会出现直齿轮传动的啮合冲击噪音，适合桌面级、家用型小型设备的使用场景，不会因为设备运行噪音影响使用体验；带轮的材质适配3D打印加工，也可以通过机加工方式制作金属材质版本，不同材质的版本可以对应不同的负载需求，3D打印版本适合低负载、原型验证场景，金属机加工版本可以满足长时间连续运行的工业级小型设备传动需求。在小型设备的传动系统设计中，这类带轮通常搭配张紧轮使用，张紧力调整到同步带按压挠度为带轮中心距的2%左右即可，过大的张紧力会增加带轮轴的径向负载，加速轴承磨损，过小的张紧力则容易出现跳齿问题，该带轮的齿形设计容错率较高，在合理的张紧力范围内都可以保证稳定的传动效果。
