45度角20X20规格铝型材横向切割连接角件

　　在工业铝型材框架搭建的现场作业里，经常会遇到型材需要呈45度夹角拼接的工况，这类拼接如果采用常规的直连角件，不仅会出现型材端面贴合不严的问题，还会在框架转角处留下突出的连接结构，影响整体外观的整洁度，部分有洁净要求的生产线框架甚至会因为突出的角件积灰，不符合车间的5S管理标准。这款角件就是针对20系列铝型材45度拼接场景开发的专用连接件，适配的是截面边长20mm的标准工业铝型材，切割作业的有效范围控制在2.65mm区间内，刚好匹配20系列铝型材的壁厚公差范围，不会因为切割余量过大导致型材端面出现崩边，也不会因为余量过小出现拼接缝隙超差的问题。从结构设计来看，这款角件采用了三角式的承力结构，整体轮廓为直角三角形，

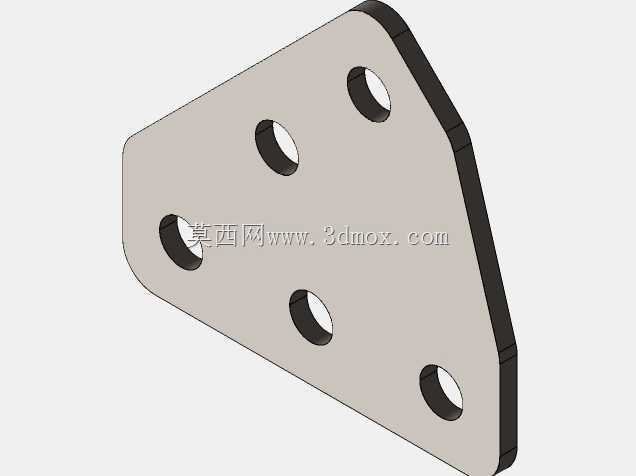

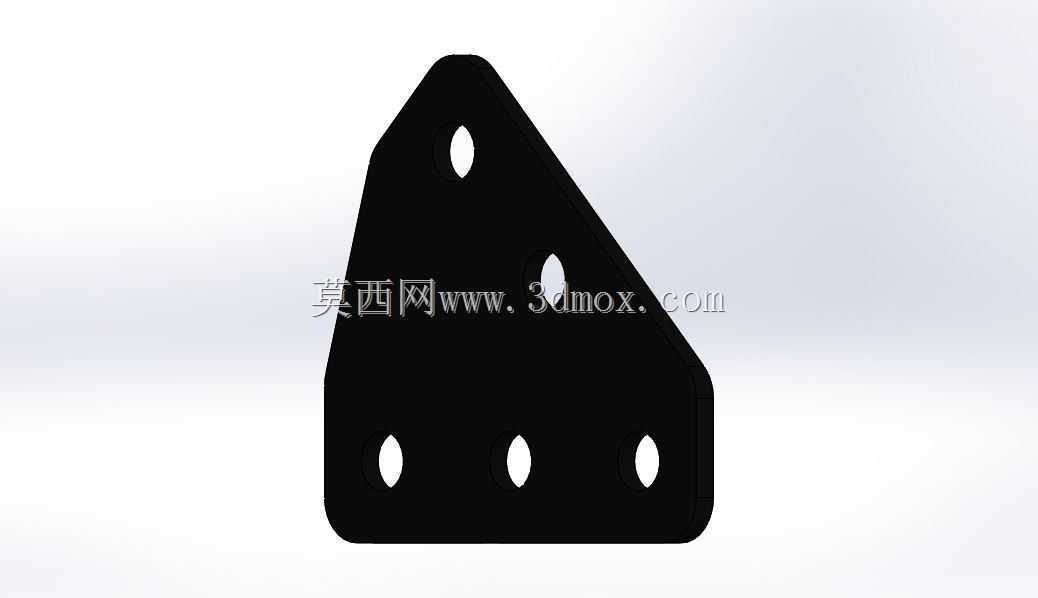

　　两个直角边分别贴合两根呈45度夹角拼接的铝型材端面外侧，斜边做了圆弧过渡处理，避免安装和后期维护过程中尖锐边角划伤操作人员。角件上的安装孔全部采用长圆孔设计，一共设置了五个安装位，其中靠近尖角位置设置1个长圆孔，斜边中部设置1个长圆孔，底部直角边均匀设置3个长圆孔，这种长圆孔的设计可以抵消铝型材安装槽的位置公差，安装时不需要反复调整孔位对齐度，只需要将配套的T型螺栓滑入型材的安装槽内，穿过角件的长圆孔后用螺母锁紧即可，即使型材下料时的长度存在±0.5mm的公差，也能通过长圆孔的调节余量完成紧固，不会出现螺栓无法穿入的问题。在实际应用场景中，这类角件多用于小型设备的防护栏框架、桌面型工作台的转角加固、自动化生产线的物料导流架拼接，

　　还有一些轻型的铝型材货架转角位置也会用到。和传统的内置角槽连接件相比，这款外置式的角件不需要在铝型材端面提前攻丝，也不需要在型材内部预埋连接块，安装效率能提升40%左右，而且外置的结构可以在框架搭建完成后随时进行紧固调整，不需要拆解周边的型材结构，后期维护的便利性更高。设计这款角件的时候，特意将整体厚度控制在和铝型材槽宽匹配的尺寸，安装完成后角件的外表面和铝型材的外表面基本齐平，不会突出型材表面，在安装透明亚克力防护板或者钣金封板的时候，封板可以直接贴合在型材表面，不需要额外给角件留出避让空间，能有效减少框架整体的占用空间。角件的所有安装孔边缘都做了沉孔处理，锁紧螺母之后螺母的端面会沉入沉孔内，不会突出角件表面，

　　避免剐蹭到经过的物料或者操作人员的衣物。在安装边界方面，需要注意两根拼接的铝型材下料时的45度端面切割角度公差要控制在±0.3度以内，否则角件和型材表面的贴合度会下降，连接后的框架整体刚性会受影响；安装时T型螺栓的预紧力要控制在合适范围，因为铝型材的硬度较低，预紧力过大会导致型材的安装槽出现变形，预紧力过小则会导致框架连接后出现晃动，针对20系列的铝型材，这款角件配套的M4螺栓推荐预紧扭矩在1.2N·m到1.5N·m之间，既能保证连接刚性，又不会损伤型材。另外这款角件的尖角位置做了小圆弧处理，不是尖锐的直角，在安装到人员经常触碰的框架位置时，不会出现磕碰划伤的风险，符合工业设备的安全设计要求。在一些需要频繁拆装的铝型材工装框架上，这款角件的优势更加明显，因为不需要对型材进行二次加工，只需要切割好型材长度就可以直接组装，拆装过程中不会损伤型材本身，型材可以重复利用，能有效降低工装的制作成本。和采用焊接方式连接的铝型材框架相比，用这款角件连接的框架不需要做焊后打磨、阳极氧化等后处理工序，组装完成后就可以直接投入使用，制作周期能缩短60%以上，而且后期如果需要调整框架结构，只需要松开螺栓就可以重新拼接，灵活性远高于焊接结构。
