教学竞赛用Arduino轮式抓取机器人结构设计

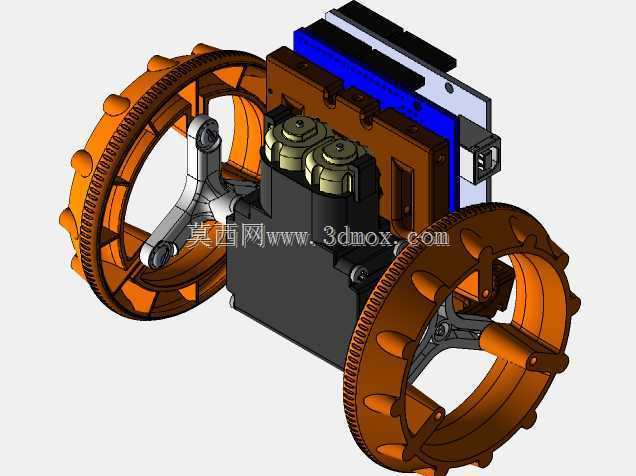

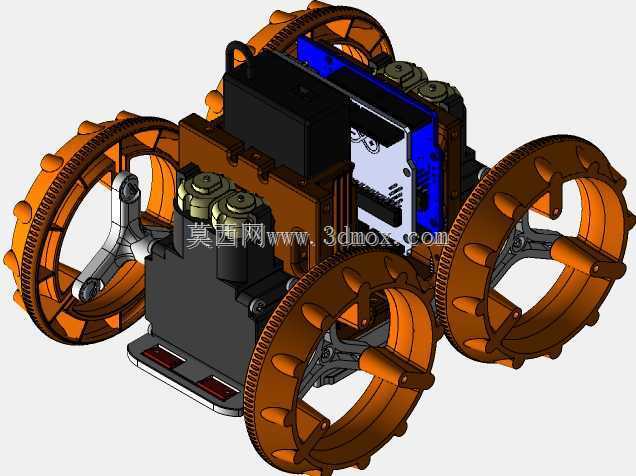

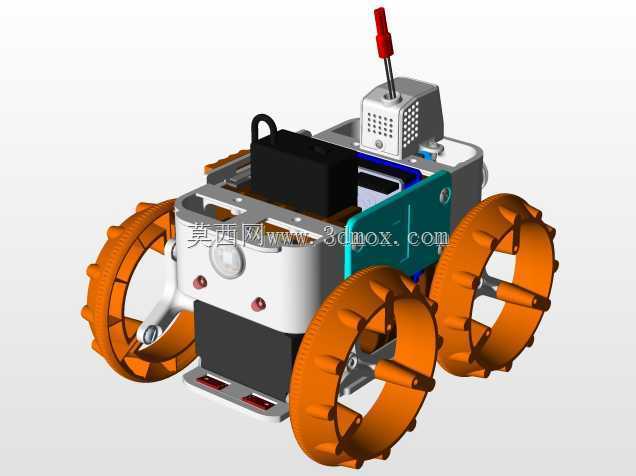

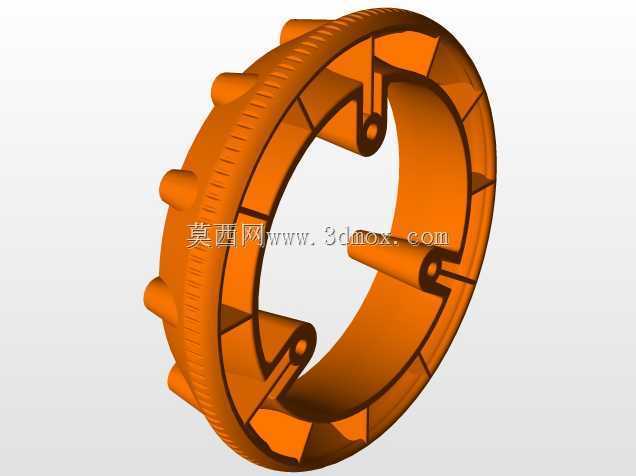

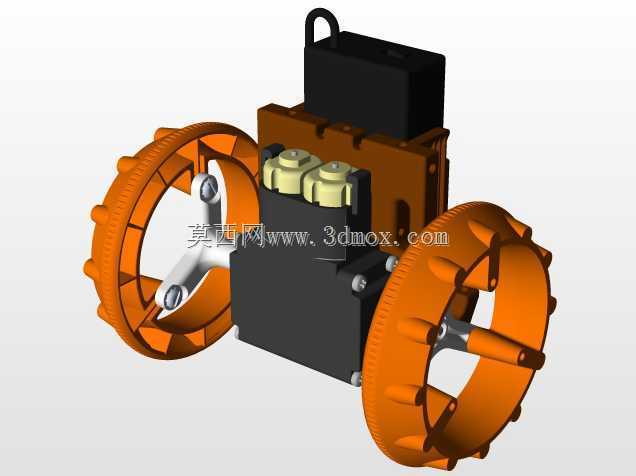

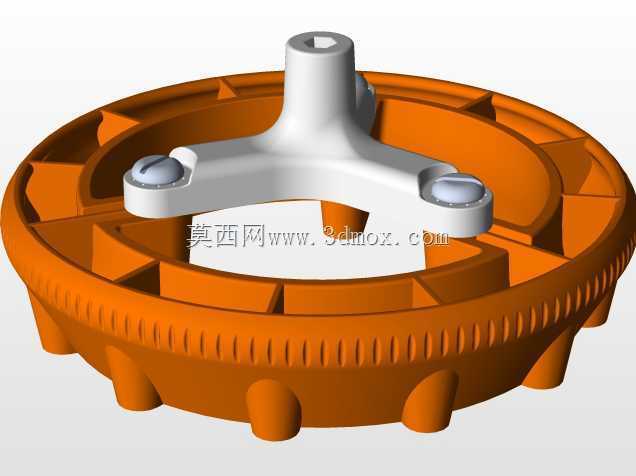

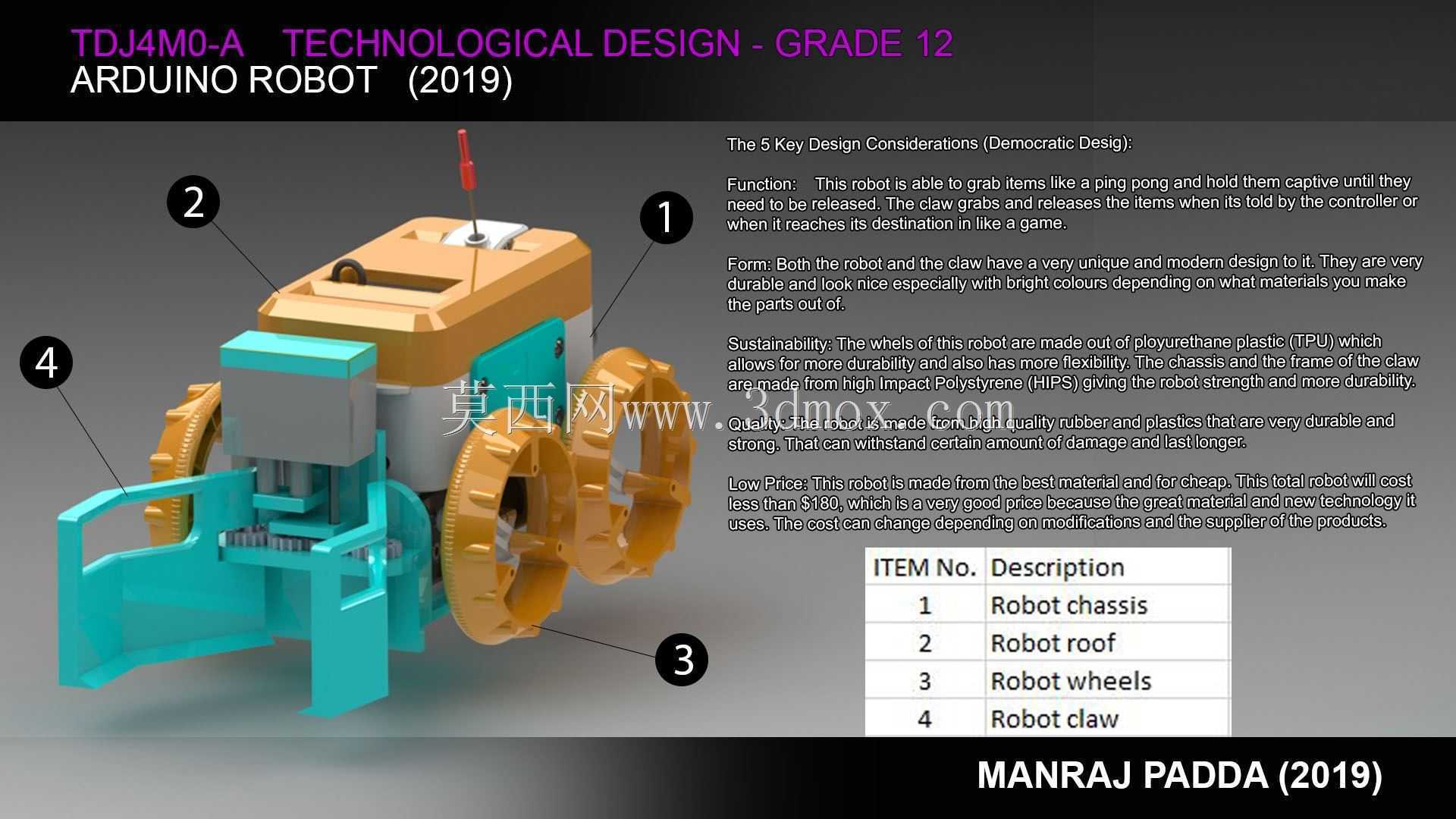

　　这款轮式移动抓取平台的设计初衷，是面向青少年科创教学、高中通用技术课程实践以及小型桌面级物料搬运竞赛场景，整体结构围绕桌面级作业场景的边界条件做了适配，整体外廓尺寸控制在可放置于标准课桌台面的范围，轮距与轴距的配比经过反复调整，保证在平整桌面、防滑垫等常见教学场地表面移动时不会出现侧翻，同时预留了足够的前部作业空间给前端执行机构。从功能实现逻辑来看，平台分为移动行走单元、前端抓取执行单元、主控安装舱三个核心模块，行走单元采用大直径镂空齿形轮结构，轮缘做了加厚防滑处理，轮齿的排布角度经过优化，在跨越桌面细小缝隙、轻微高度差的时候不会出现卡滞，轮体与驱动轴的连接采用扁位配合加顶丝固定的方式，既方便拆装调试，

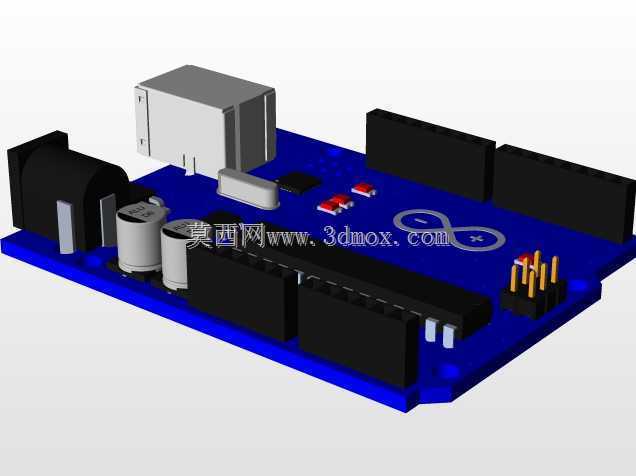

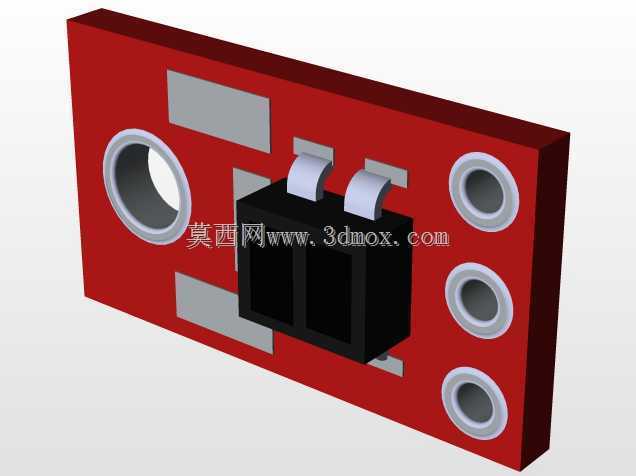

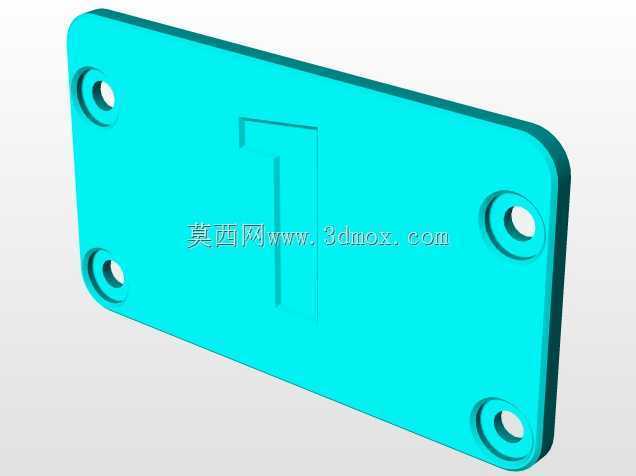

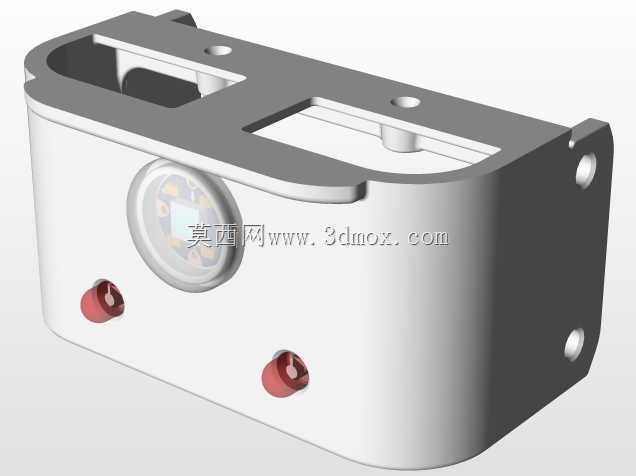

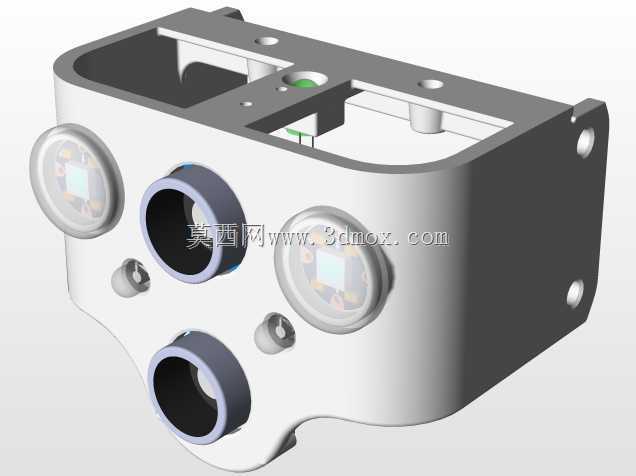

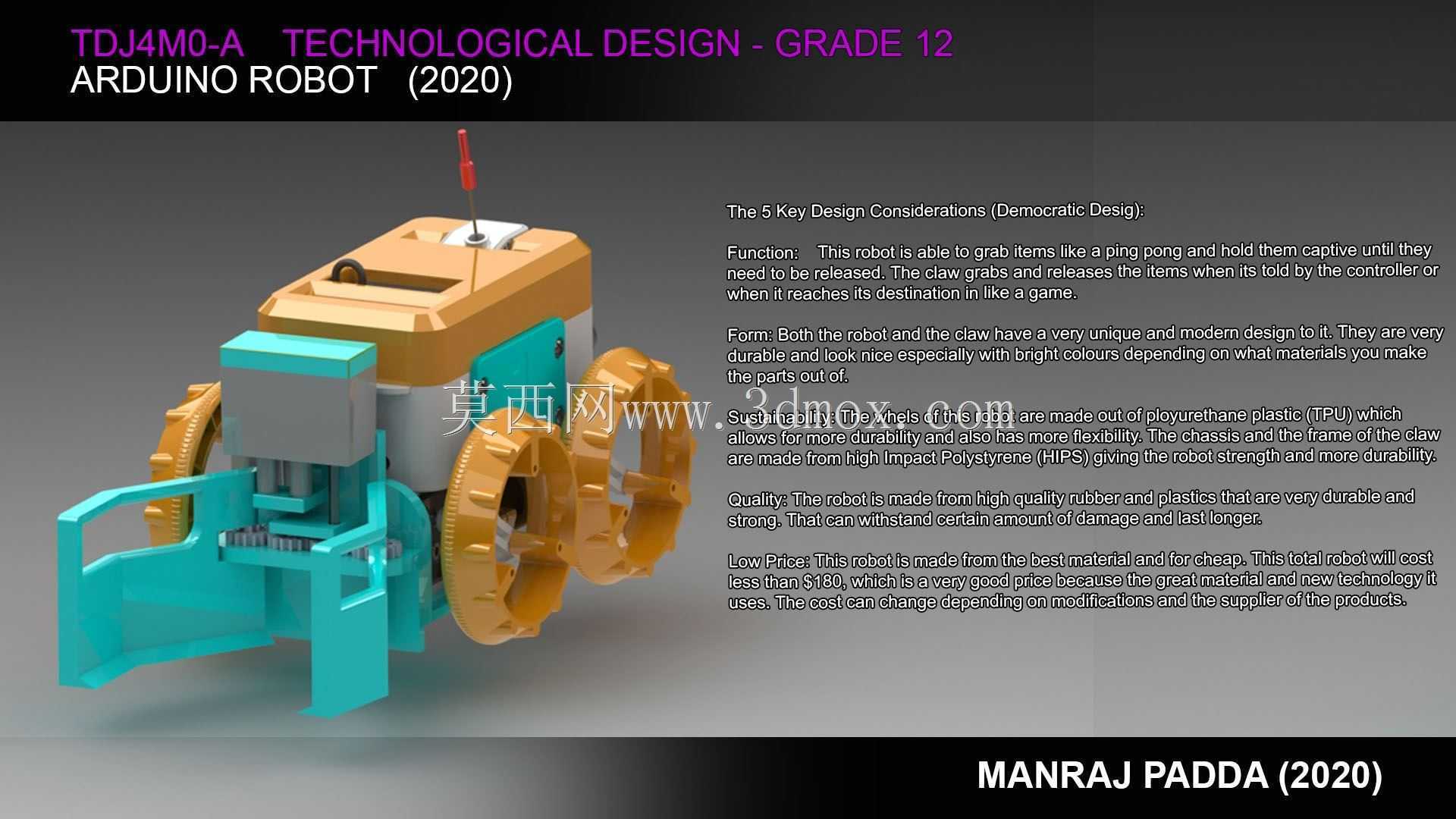

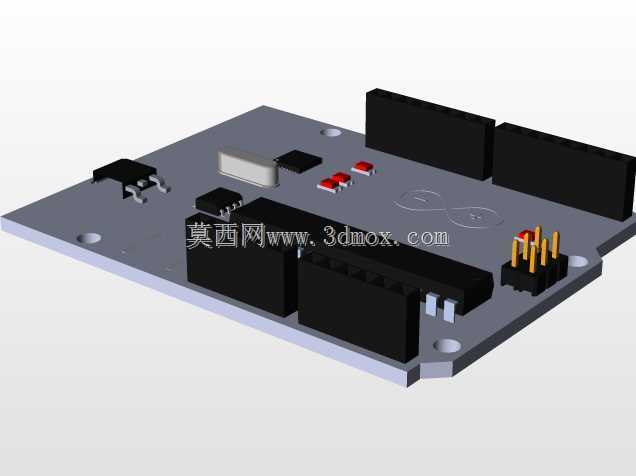

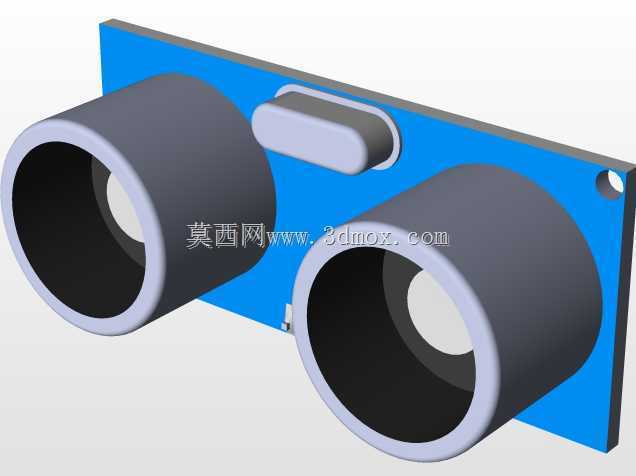

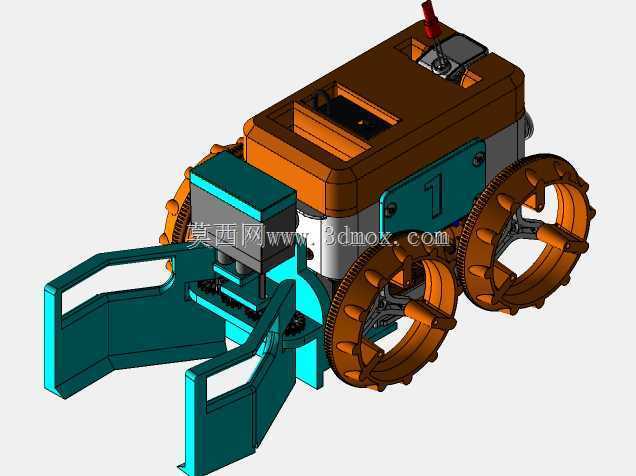

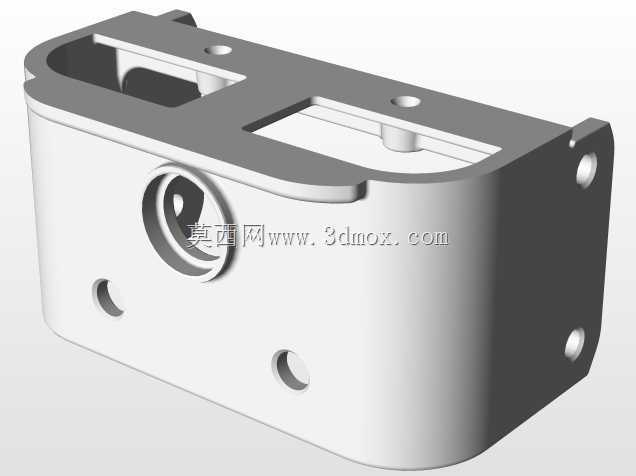

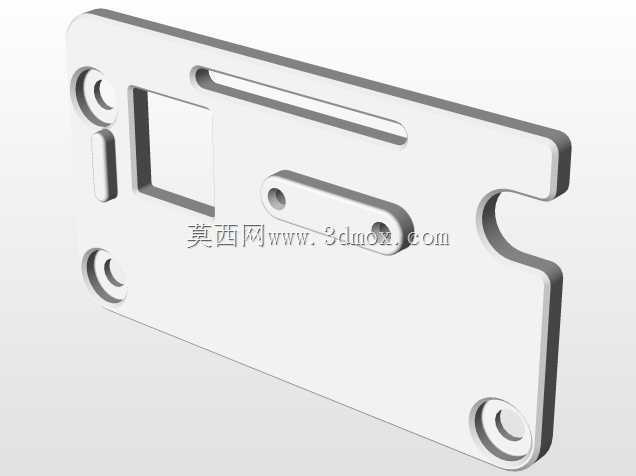

　　也能保证正反转传动过程中不会出现打滑空转的问题。前端抓取机构采用平行开合的夹爪设计，夹爪的开合行程匹配标准乒乓球尺寸的抓取需求，夹爪内侧做了内凹弧面与防滑棱结构，抓取硬质光滑球体的时候不会出现滑脱，夹爪的抬升与开合动作都预留了舵机安装位，结构件之间的连接孔位都做了公差适配，保证装配后运动副没有多余旷量，动作响应顺畅。主控安装舱位于车体中上部，舱体内部做了分层结构，下层预留电池安装空间，上层可固定Arduino主控板与传感器扩展板，舱盖做了快拆卡扣设计，不需要额外工具就能打开舱体调整接线、更换元器件，舱体侧面预留了传感器安装孔位，可根据实际需求加装红外循迹模块、超声波避障模块，拓展不同的作业功能。

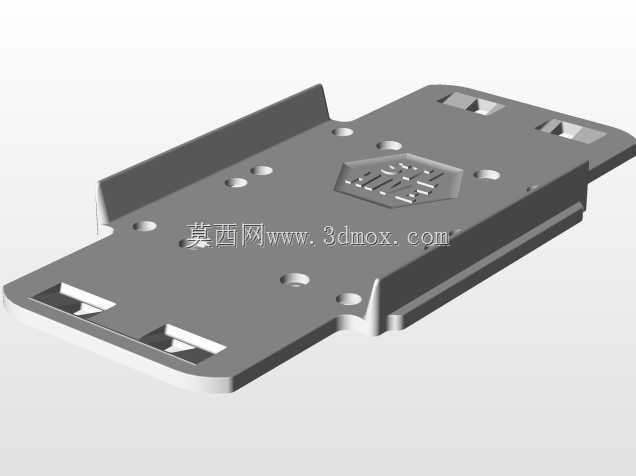

　　设计过程中优先考虑了教学场景下的易加工与易装配属性，大部分结构件都采用平板拼接的方式成型，不需要复杂的曲面加工，学生在实操过程中可以通过3D打印或者激光切割的方式快速制作零件完成装配，结构的连接点位都做了防呆设计，不会出现装反、装错的问题。车体的重心经过配平计算，电池等较重的部件布置在车体底层中心位置，夹爪满载抓取物体的时候整体重心依然落在轮距支撑的三角形范围内，不会出现前倾栽头的问题。夹爪的作业高度经过匹配，当车体移动到目标物旁时，不需要额外调整车体高度就能直接完成抓取动作，减少了多余的自由度配置，在控制成本的同时也降低了控制系统的调试难度，适合入门级学习者理解移动机器人的运动逻辑与执行机构的工作原理。

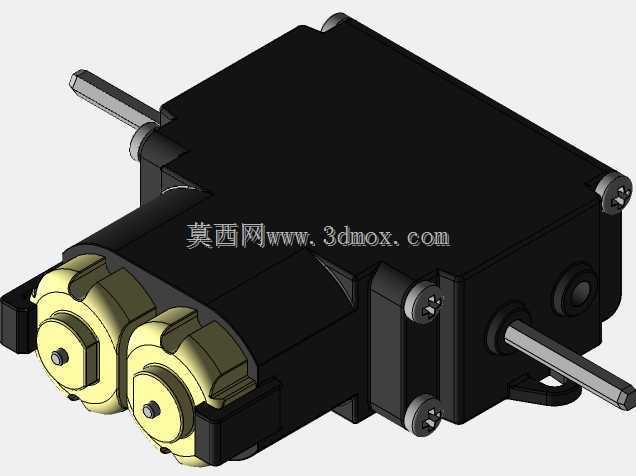

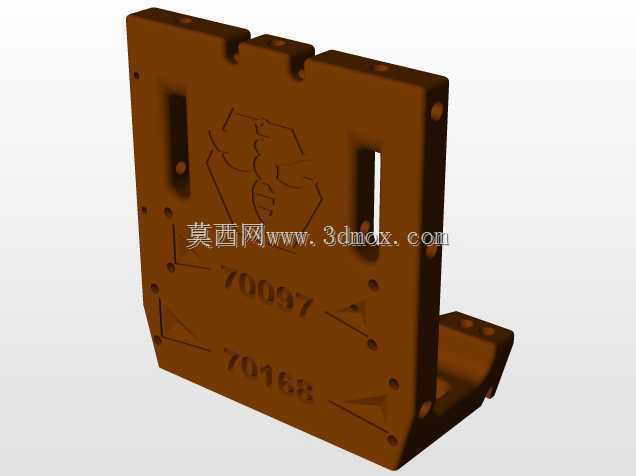

　　轮体的镂空设计一方面减轻了整体自重，降低驱动舵机的负载，另一方面也可以在轮体内部加装计数码盘，拓展里程计功能，为后续的自主导航功能拓展预留了机械接口。车体前部的夹爪支架做了加强筋结构，在反复夹取、抬升物体的过程中不会出现支架变形的问题，所有运动部件的活动范围内都没有走线干涉的风险，线槽都布置在车体结构的内侧，不会因为移动过程中的剐蹭扯断导线。整体结构没有采用复杂的一体化成型设计，所有易损部件都做成了可单独更换的模块化结构，比如夹爪指尖、轮缘防滑层这些容易磨损的部位，损坏后不需要更换整个部件，只需要替换对应小零件即可，大幅降低了教学使用过程中的维护成本。
