家用水泵吸入端带滤网止回底阀结构

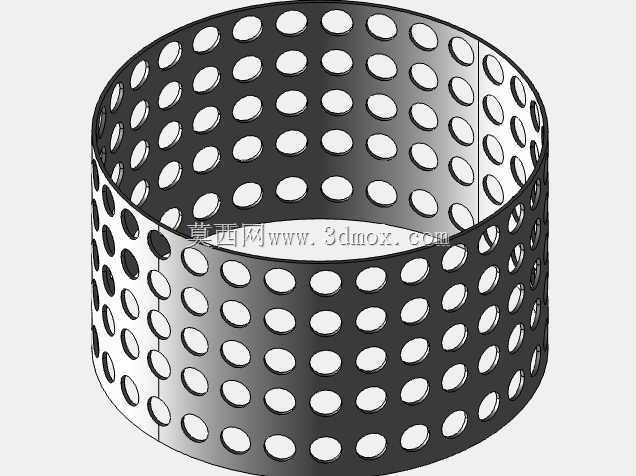

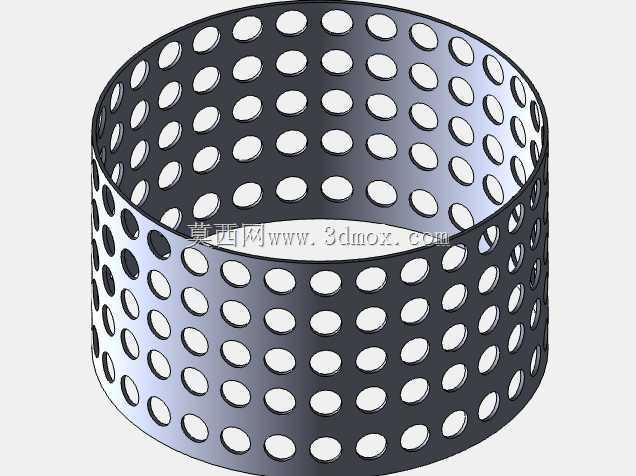

　　在民用供水、小型农田取水、庭院喷淋增压等家用水泵应用场景里，吸入管路末端的底阀是决定水泵引水效率、运行稳定性的核心部件，很多用户遇到的水泵抽不上水、停机后回流需反复灌水的问题，本质上都是底阀选型或结构设计不合理导致的。这款底阀的结构设计完全围绕家用场景的实际痛点展开，首先考虑到家用自吸泵的吸入扬程普遍在3-8米区间，阀件的流阻必须控制在极低水平，因此整体采用直通式的轴向流道设计，没有多余的弯折结构，进水段直接对接带孔的滤筒结构，滤筒的开孔率经过反复核算，在保证结构强度的前提下尽可能增大过流面积，避免进水阻力过大导致水泵汽蚀。滤筒部分采用周向均匀布孔的设计，孔径控制在6mm左右，既能有效阻挡水中的泥沙、杂草、

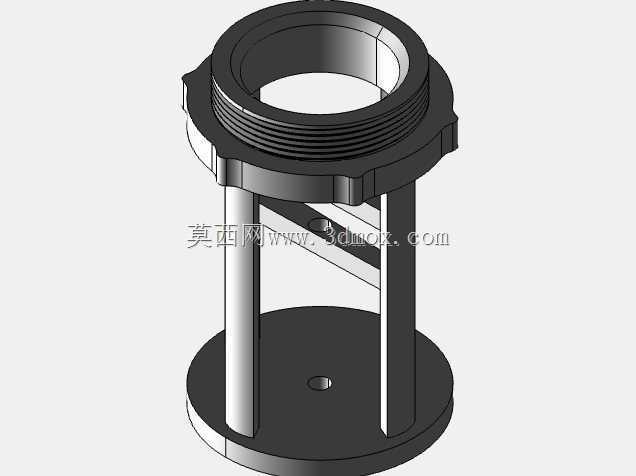

　　碎屑等大颗粒杂质进入泵腔损坏叶轮，又不会因为开孔过小造成堵塞，日常使用中即使吸附少量杂物，也能通过水流的反向冲刷在停机时自动脱落，减少人工清理的频次。顶部的外螺纹接口是标准的家用管路连接尺寸，适配市面上绝大多数1寸、1.2寸规格的家用水泵进水软管或硬管，螺纹段预留了足够的旋合长度，安装时不需要额外加装过多的生料带就能保证密封，避免接口漏气影响自吸效果。阀瓣的密封结构采用软密封贴合设计，依靠阀瓣自身的重力和管路回流的水压实现密封，不需要额外的弹簧结构，一方面减少了阀件的活动部件数量，降低长期使用后的故障概率，另一方面也减小了阀瓣开启的阻力，水泵启动时只需要很小的吸力就能推开阀瓣进水，适配小功率家用水泵的吸力范围。安装边界上，

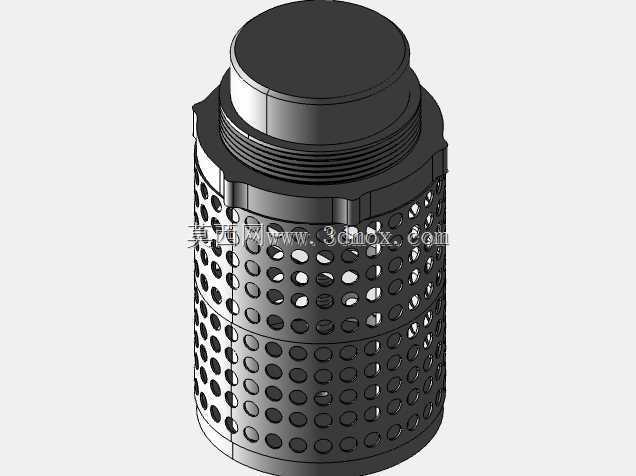

　　这款底阀的整体外径比连接管路大30%左右，滤筒段长度占整体高度的三分之二，安装时只需要保证底阀完全浸没在水面以下，距离水底至少10cm以上的距离，避免吸入水底的淤泥，同时滤筒周围不要有紧贴的遮挡物，保证周向的进水空间充足。很多家用场景下用户会把底阀直接放在水井、蓄水池或者河沟里，这款底阀的外部滤筒采用一体化的硬质结构，抗磕碰能力强，即使在投放过程中碰到井壁或者池底也不会出现变形损坏的情况，顶部的阀座部分做了加厚处理，和滤筒的连接采用卡扣加密封胶圈的结构，长期浸泡在水中也不会出现松脱漏水的问题。从结构设计的逻辑来看，这款底阀没有采用工业底阀复杂的双阀瓣或者弹簧辅助结构，完全针对家用场景低压力、小流量、维护频次低的需求做减法，

　　去掉了所有非必要的零部件，既控制了整体的重量和体积，方便用户自行安装更换，也减少了可能出现的故障点，实际使用中不需要定期拆解维护，只要每年检查一次密封面的老化情况即可。流道的内壁做了光滑过渡处理，没有尖锐的凸起或者台阶，水流通过时不会产生紊流，运行噪音比普通的铸铁底阀更低，适合家庭庭院、室内增压等对噪音有一定要求的使用场景。另外考虑到家用场景里水质的复杂性，滤筒的开孔边缘做了圆角钝化处理，不会因为长期水流冲刷挂住纤维类的杂物，减少堵塞的概率，即使出现局部堵塞，因为是周向全周开孔，剩余的通流面积也能保证水泵的正常进水，不会出现突然断水的情况。在实际选型匹配时，只需要根据水泵的进水口螺纹尺寸选择对应规格的底阀即可，不需要额外计算通流能力，这款结构的通流能力完全覆盖0.5-2.2kW功率段的家用水泵流量需求，不管是自吸式清水泵、小型潜水泵还是庭院增压泵都能适配。
