五联装Wago221-415连接器安装固定座

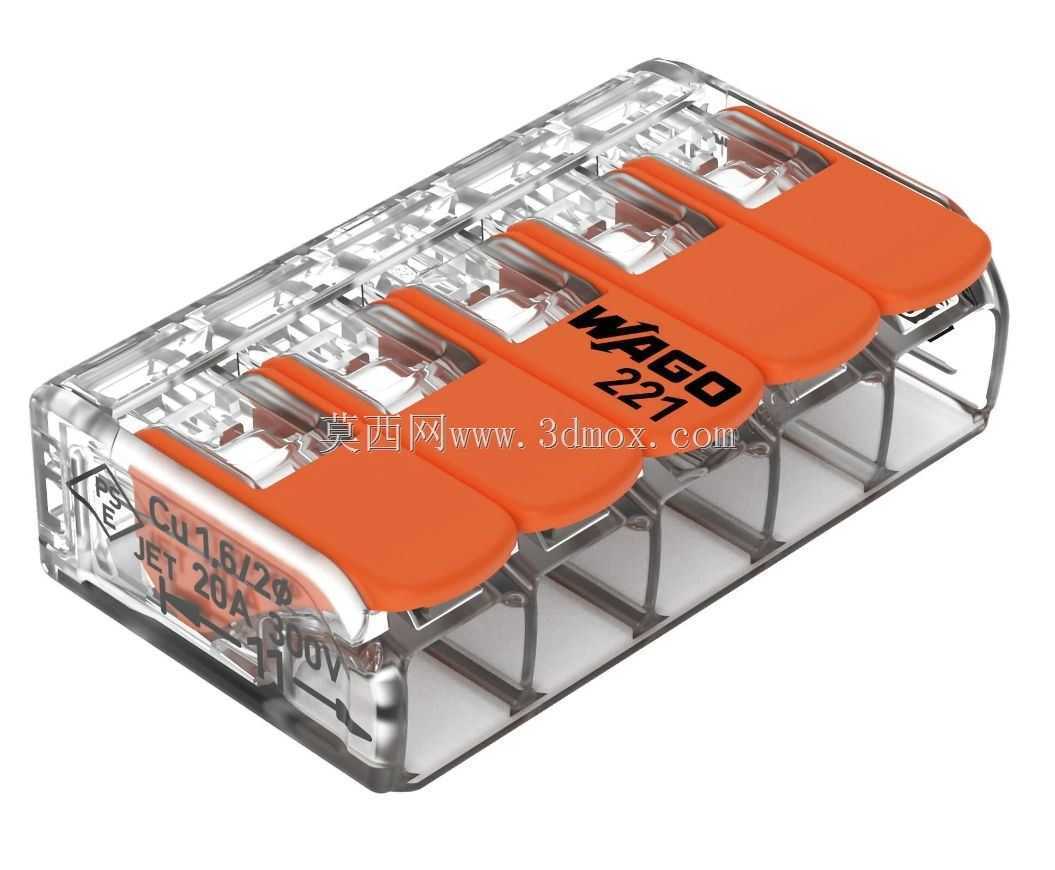

　　在低压电气柜、小型自动化设备控制回路、桌面测试治具的布线作业中，4mm线径规格的Wago221-415弹簧接线端子凭借免工具压接、接线效率高、接触可靠性强的特点，已经逐步替代传统螺丝式端子排，成为小功率回路分线、接线的主流选择。但这类端子本身仅自带底部卡扣结构，在需要多组端子并排密集布置、且设备存在移动、振动的场景下，单靠端子本身的底座无法实现可靠固定，接线完成后端子容易移位、拉扯导线，甚至出现接线松脱的隐患，不少布线作业人员会采用扎带捆绑、热熔胶临时固定的方式处理，但这类方式既不美观，后期维护拆换端子也极为不便。

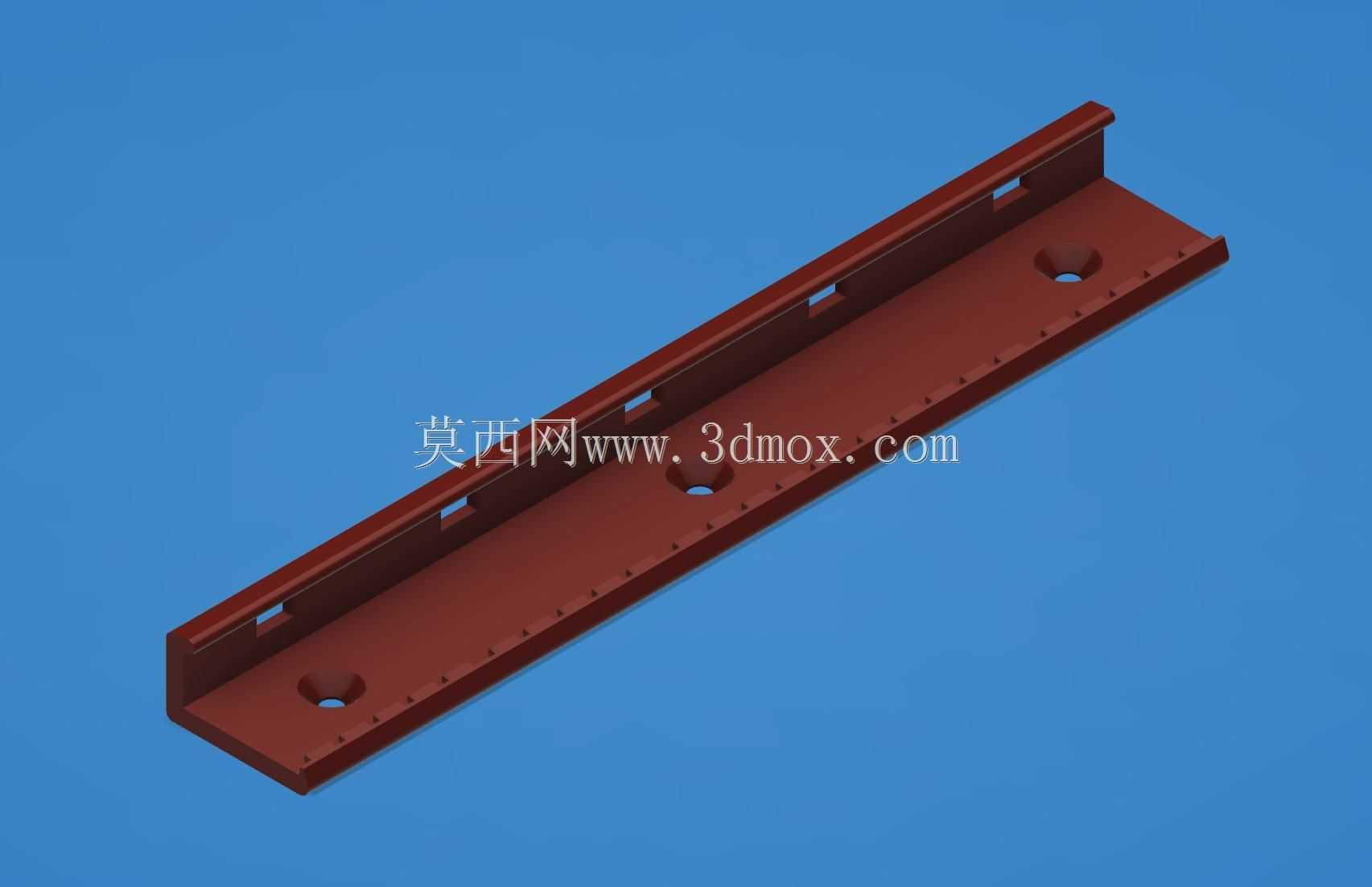

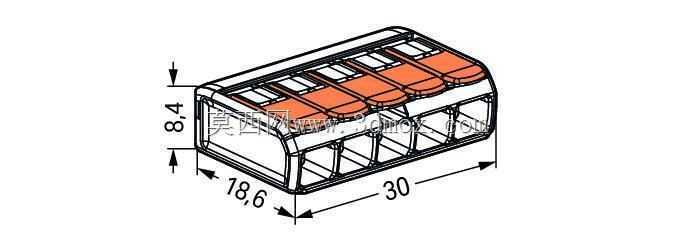

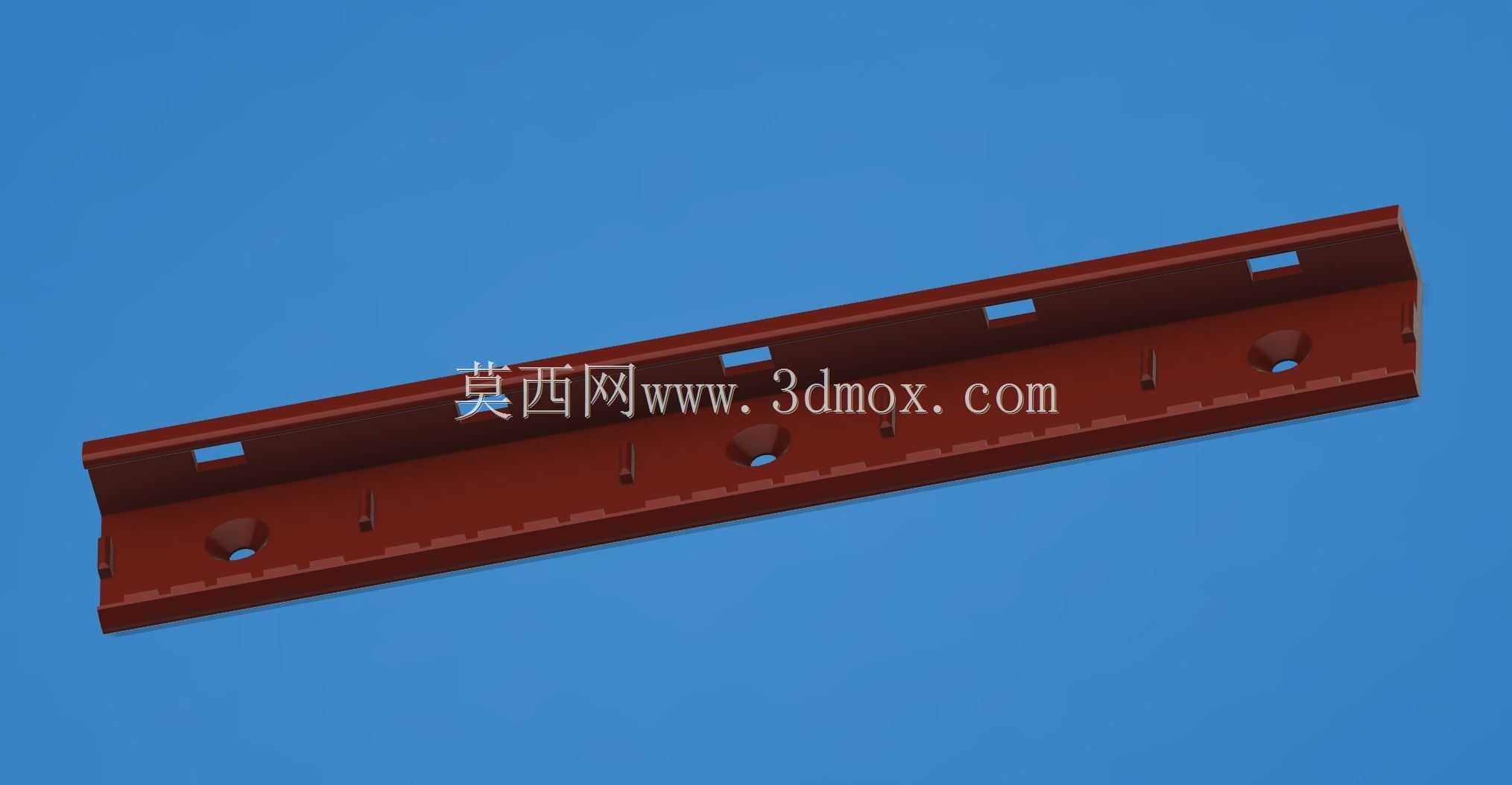

　　这款五联装安装座正是针对这一现场痛点设计，可同时容纳五组Wago221-415接线端子并排安装，解决多组端子的集中固定问题。设计过程中首先对端子的外形尺寸做了全尺寸测绘，安装槽的内宽、槽深完全匹配端子的外部轮廓，端子卡入后横向无窜动间隙，同时槽内预留了端子卡扣的让位空间，不会因为安装座的限位影响端子本身的接线操作手感。设计时提供了两种槽体结构可选，一种是相邻端子安装位之间设置分隔隔板，将每个端子的安装位完全独立，避免端子在槽内滑动错位，适合振动较大的移动设备、车载电气回路使用；另一种是无隔板的通槽结构，可根据实际使用需求灵活调整端子的安装间距，适合接线数量灵活变动的测试治具、原型验证设备使用。

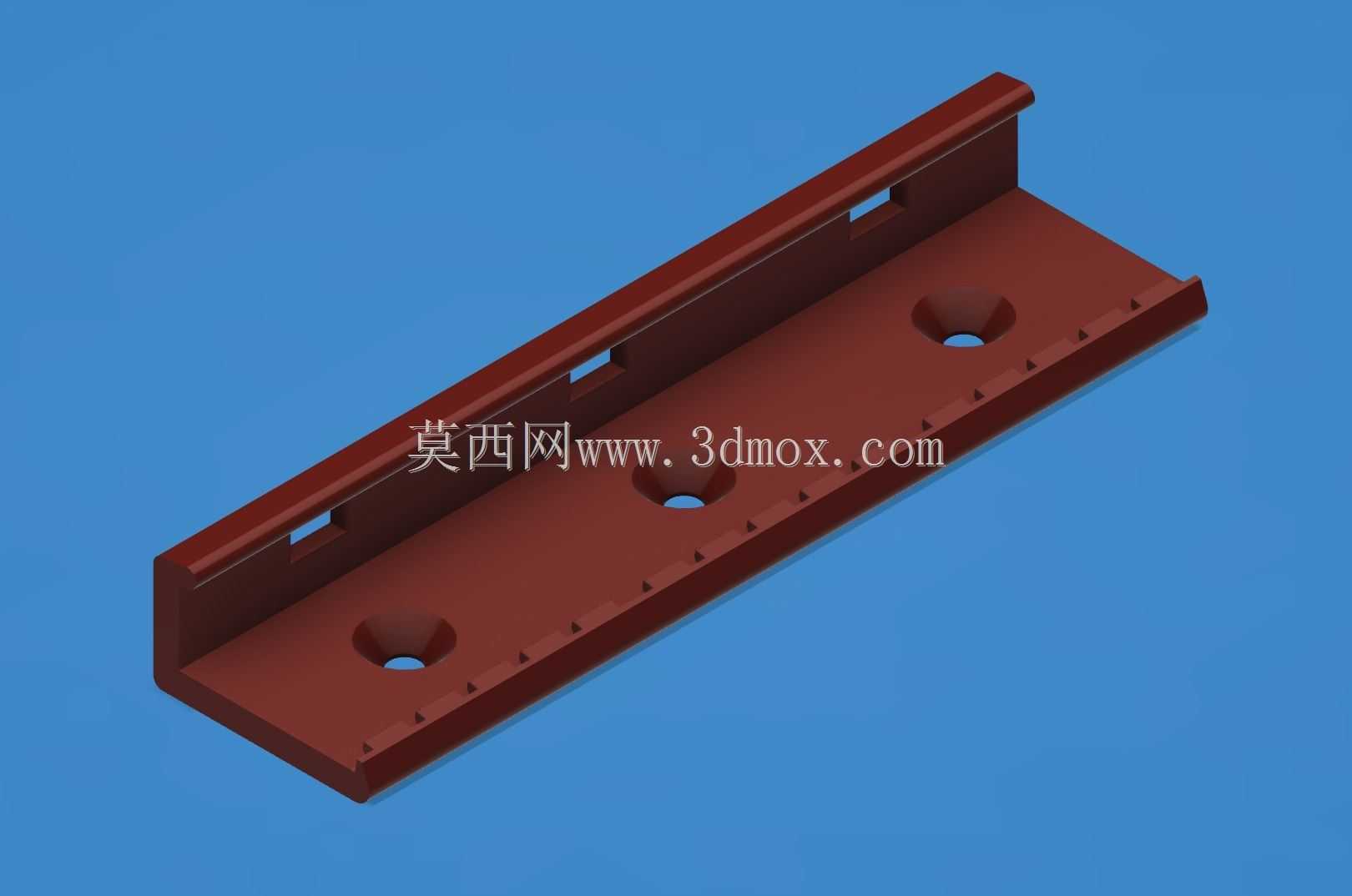

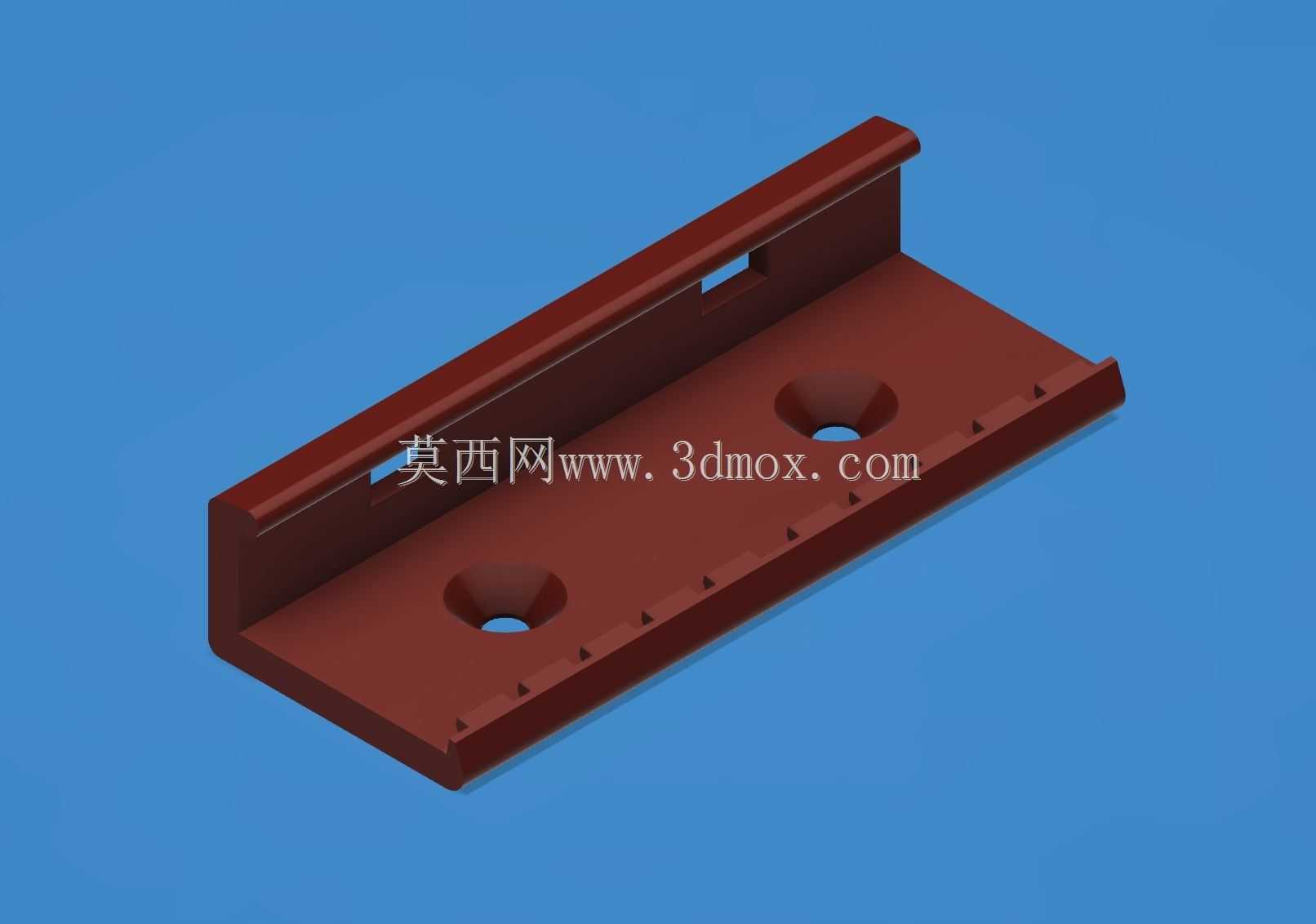

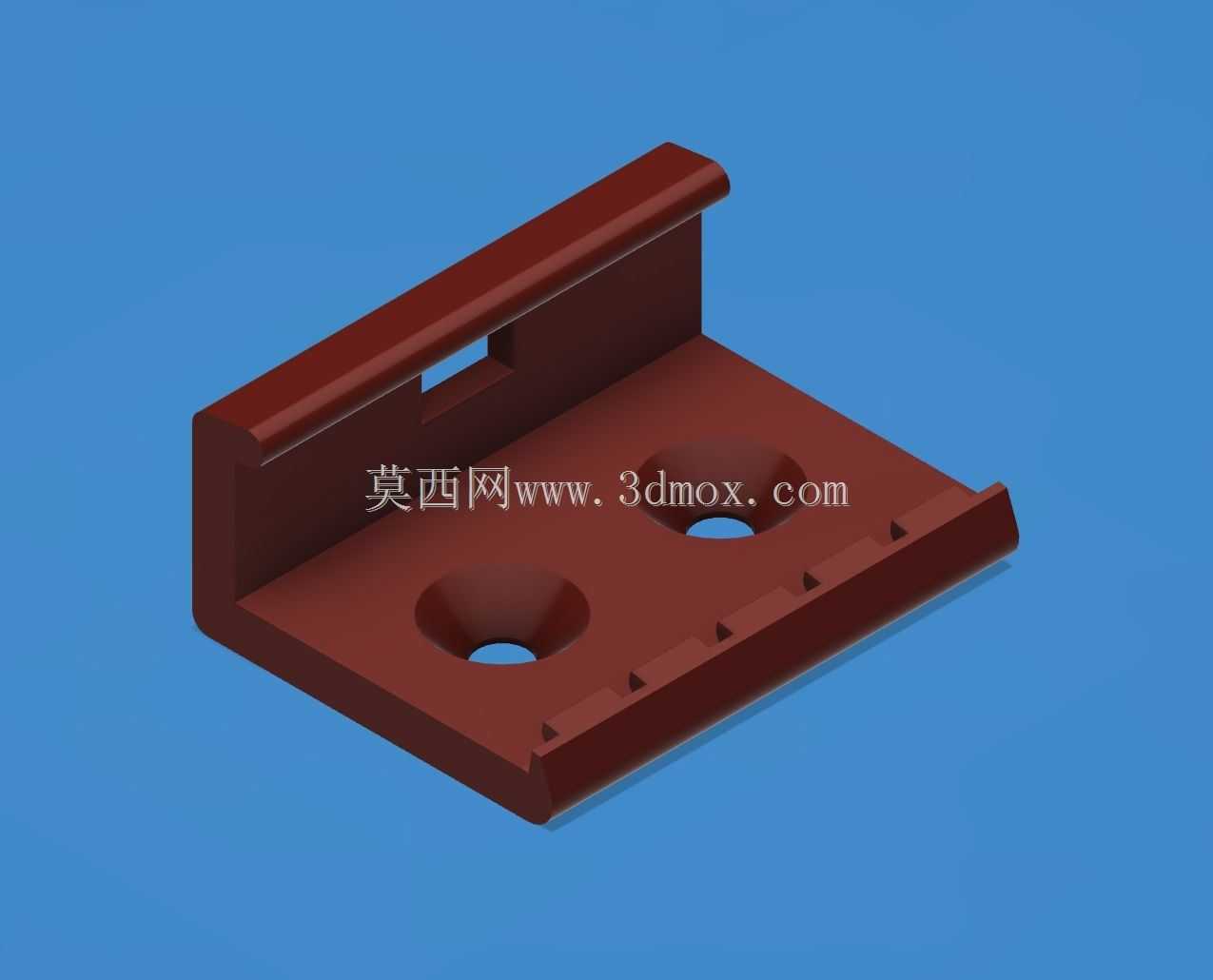

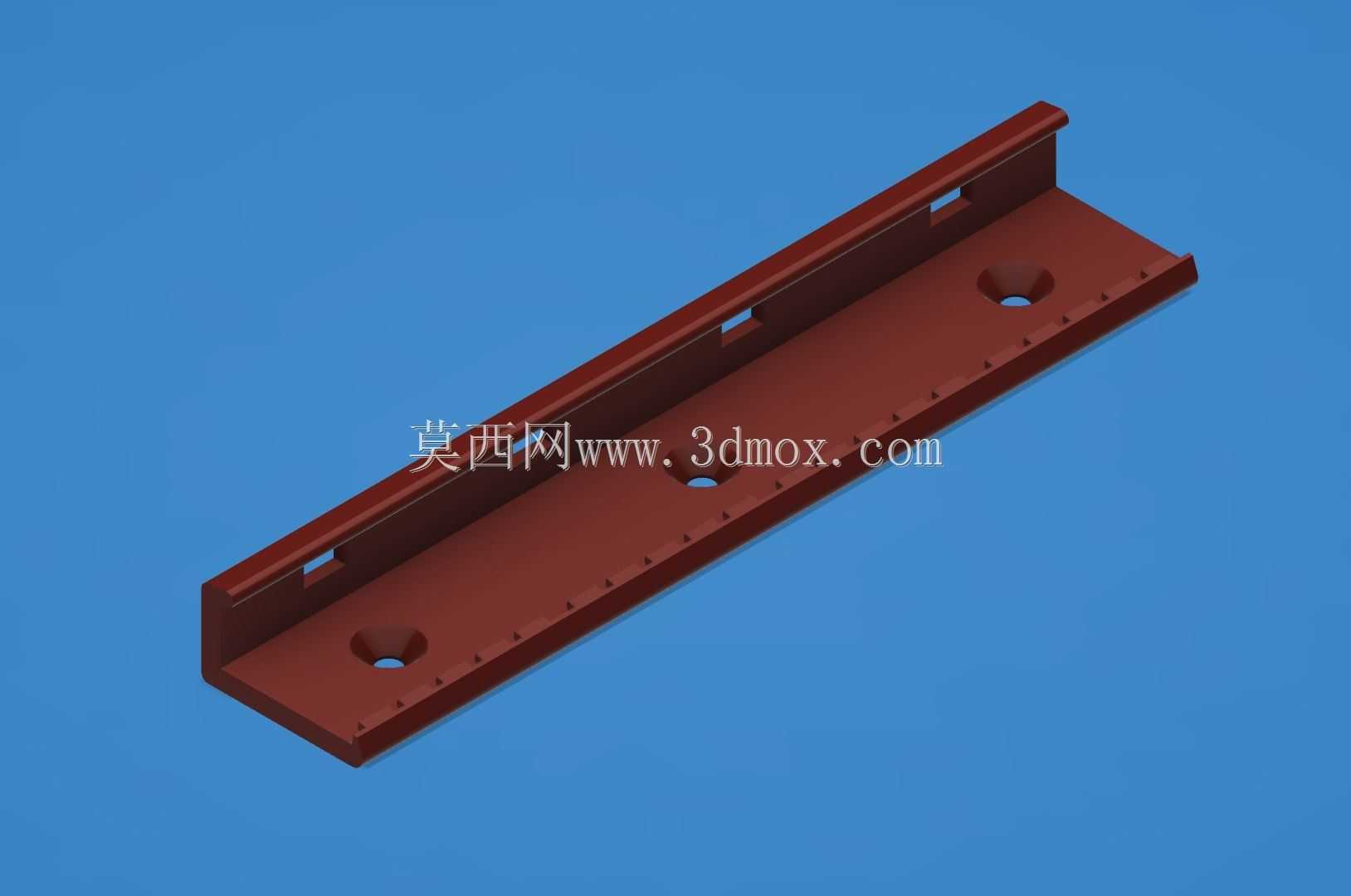

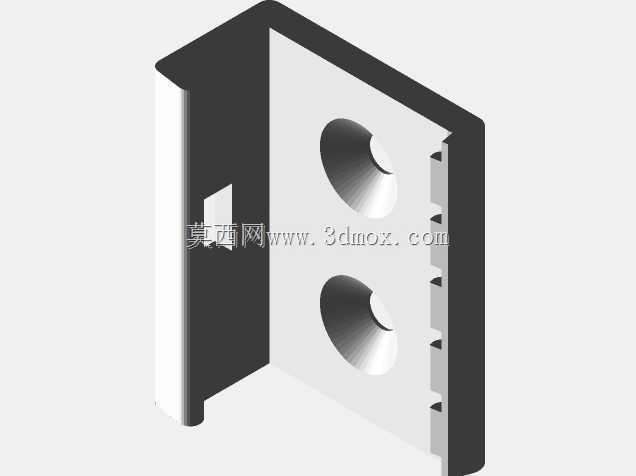

　　安装座的固定孔位经过适配优化，采用适配5g规格（3mm公称直径）沉头安装螺钉的沉孔设计，沉孔深度经过精确计算，螺钉锁紧后头部完全沉入安装座表面，不会突出干涉端子的安装与接线操作，避免了盘头螺钉、圆头螺钉头部突出剐蹭端子、影响端子插拔的问题。安装座整体采用长条形槽式结构，侧壁高度刚好覆盖端子侧面的加强筋位置，既可以对端子形成侧向支撑，又不会遮挡端子上部的操作手柄与接线口，接线作业时不需要将端子从座上拆下，直接按压手柄即可完成导线的插拔，后期维护更换端子也仅需要将对应端子从槽内滑出即可，不需要拆卸整个安装座。

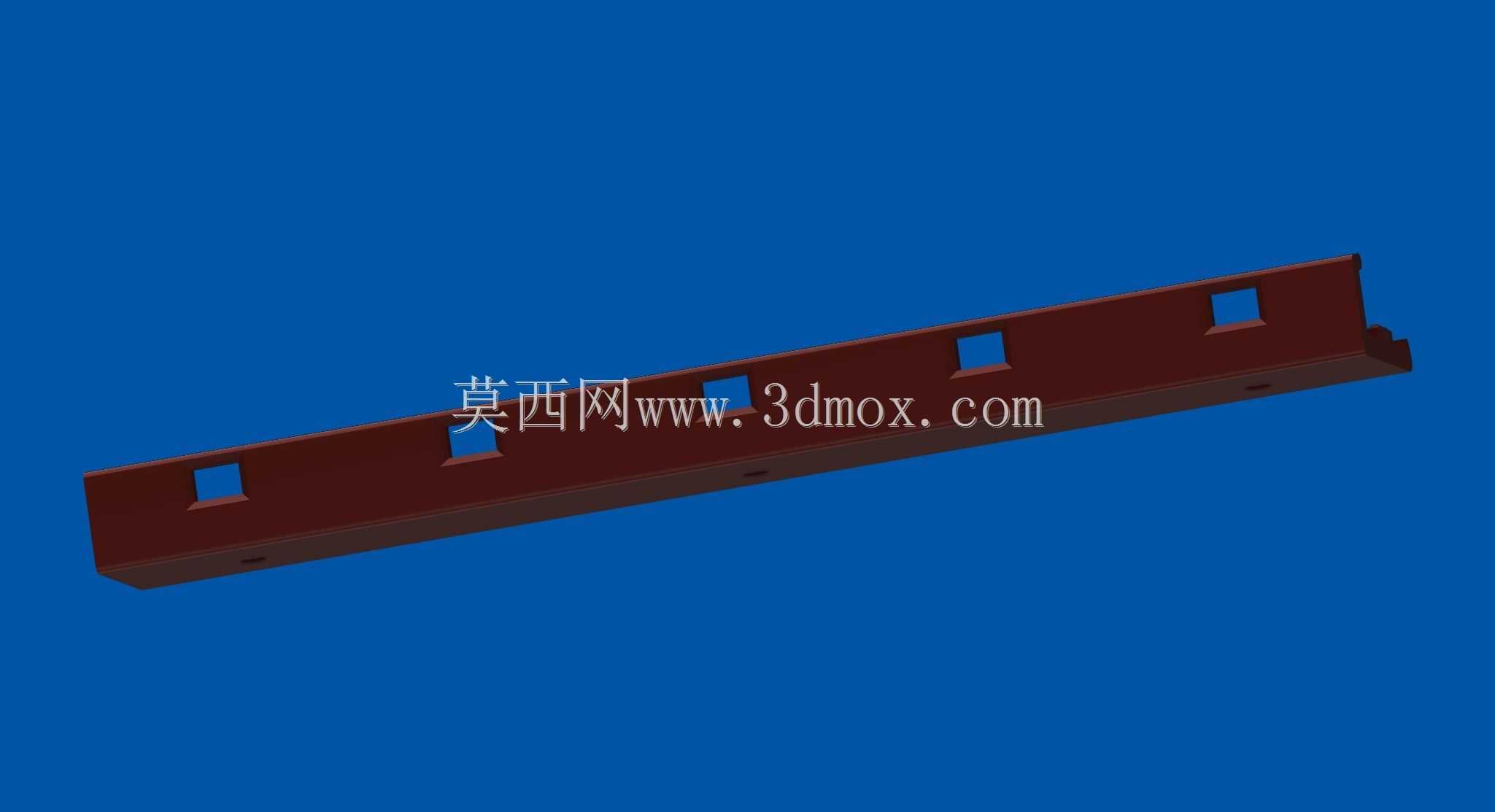

　　针对Wago221系列端子自带后部测试点的特性，这款安装座在对应端子测试点的位置预留了贯通开口，当端子完全卡入安装位后，测试点正好与开口对齐，不需要拆卸端子就可以直接用万用表探针插入完成回路电压、通断测试，给后期设备调试、故障排查提供了便利。安装座的整体长度根据五联端子的并排总长度预留了适当余量，两端设置了挡边结构，避免端子从槽体端部滑出，同时挡边位置做了圆角过渡处理，不会划伤导线绝缘层与作业人员手部。

　　实际使用场景中，这款安装座可直接固定在电气柜安装板、设备型材框架、测试台面板上，将多组接线端子集中布置，让布线走向更规整，相比零散固定端子的方式，可节省至少30%的布线空间，同时导线受力点集中在安装座位置，不会因为导线拉扯直接作用在端子接触点上，大幅提升振动环境下的接线可靠性。安装座的壁厚经过受力验证，常规布线拉扯、端子插拔操作下不会出现变形断裂问题，槽体边缘做了倒角处理，端子卡入时不会出现卡滞，反复拆装端子也不会出现槽口磨损变大的情况。对于需要多组回路分线的场景，可将多个安装座并排拼接固定，实现更多端子的集中安装，适配不同规模的接线需求。
