WemosD1迷你PIR传感装置外壳结构设计

　　在小型物联网感知节点的落地应用中，传感单元与主控板的集成防护一直是嵌入式开发、小型智能硬件DIY场景里绕不开的结构设计环节，这套针对Wemos D1 mini主控搭配PIR人体红外传感单元设计的外壳结构，正是瞄准桌面级人体感应触发、小型空间存在检测、低功耗物联网节点部署这类场景做的适配设计。从实际使用场景来看，这类集成传感节点常被用于桌面人体感应小夜灯触发、工位有人状态上报、小型展柜靠近感应交互、储物空间入侵检测这类不需要大探测范围、对安装体积有严格限制的场合，相比常规大尺寸PIR传感模块，搭配Wemos D1 mini的集成方案能直接通过WiFi完成数据上报，不需要额外外接主控单元，对外壳的集成度要求自然更高。

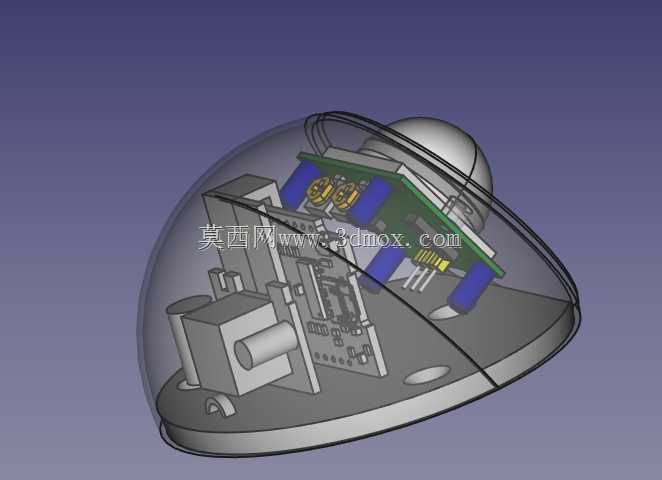

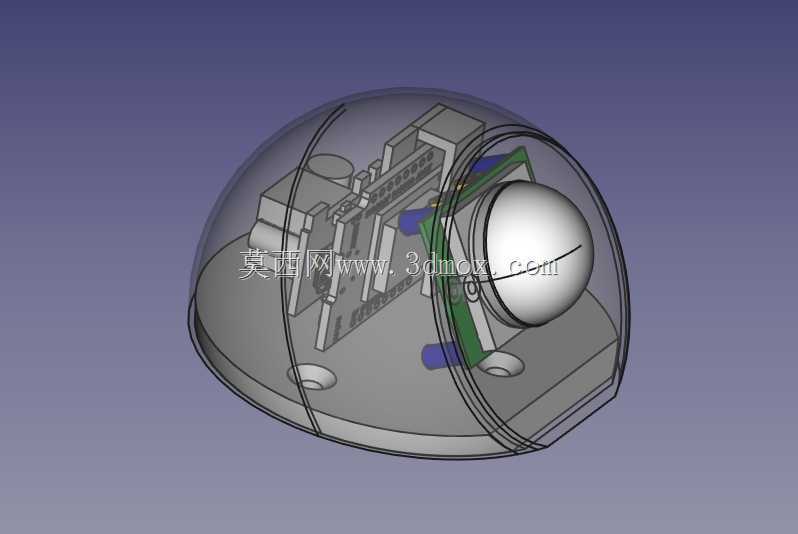

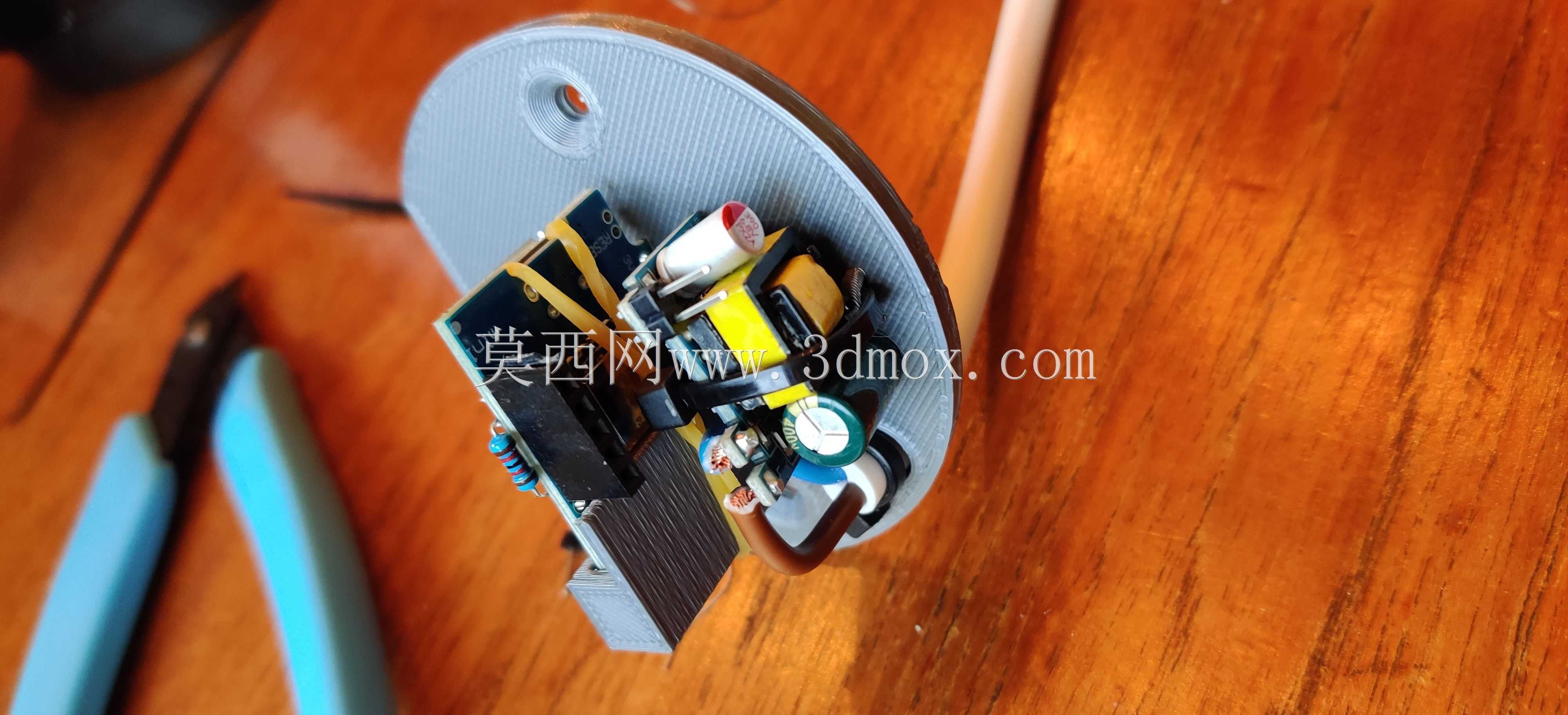

　　设计思路上首先围绕两个核心器件的安装边界做排布，先确定PIR传感探头的位置——半球形菲涅尔透镜必须突出外壳顶面且无遮挡，才能保证120度左右的锥形探测范围不被壳体结构削减，因此外壳上半部分做了适配菲涅尔透镜的半球形透明罩区域，既可以让红外信号正常穿透，也能对探头起到防尘防触碰的防护作用。主控板Wemos D1 mini的安装位被设置在壳体内腔的侧方区域，避开PIR探头的信号路径，同时预留出USB接口的对位开口，方便后期直接插线供电与程序烧录，不需要拆开外壳就能完成固件更新与供电连接，这点在实际部署调试时能省去不少反复拆装的麻烦。电源部分的安装空间被预留在内腔底部区域，既可以适配小型锂电池的直装，也能留出走线空间外接直流供电，电源与主控板、传感单元之间预留了2mm以上的安全间隙，避免组装时线材挤压造成的短路风险，同时壳体内部做了几处定位筋位，不需要额外打胶就能把主控板、传感板卡在对应位置，组装时只需要对准卡扣压合即可，降低小批量制作时的组装难度。

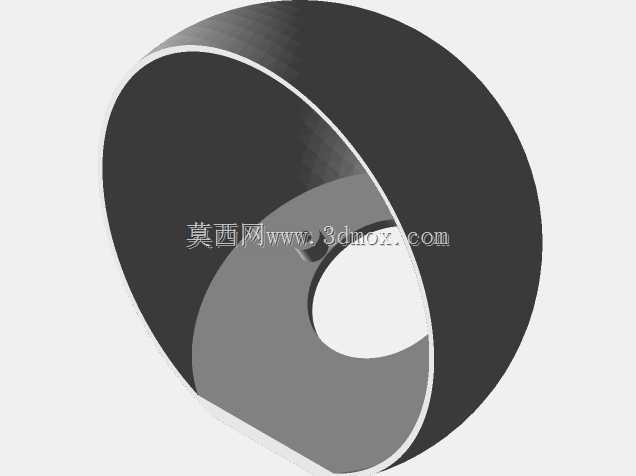

　　外形尺寸上整体控制在直径50mm以内的半球形结构，底部做了平整的安装法兰边，法兰边上预留了两个直径3.2mm的安装孔，既可以用M3螺丝直接固定在墙面、桌面、柜体板材上，也能贴双面胶完成无孔安装，适配不同安装面的固定需求。半球形的外轮廓没有尖锐棱角，放在桌面或者外露安装时不会出现磕碰剐蹭的问题，壳体壁厚统一设置为1.5mm，兼顾结构强度与3D打印时的成型效率，不管是用PLA还是光敏树脂做小批量打样，都不会出现壁厚不均导致的变形问题。

　　从功能特性来看，这套外壳结构没有做多余的装饰性设计，所有结构特征都服务于器件防护与安装使用：传感探头对应的半球罩区域做了薄壁处理，厚度控制在0.8mm，尽可能减少壳体材质对红外信号的衰减；侧方预留的USB开口刚好对齐Wemos D1 mini的Micro USB接口位置，公差控制在0.2mm以内，插线时不会出现接口对位不准的问题；壳体上下两部分采用卡扣式连接，卡扣的扣合量设置为0.5mm，既保证日常使用时不会轻易脱开，需要拆开维护时也不需要借助工具就能徒手拆开。考虑到这类传感节点常被用于长期无人值守的部署场景，壳体的拼接处做了简易的止口结构，能减少灰尘从拼接缝隙进入内腔，避免长期积灰影响传感探头的灵敏度，同时止口结构也能提升上下壳拼接后的整体刚性，减少组装后的错位缝隙。

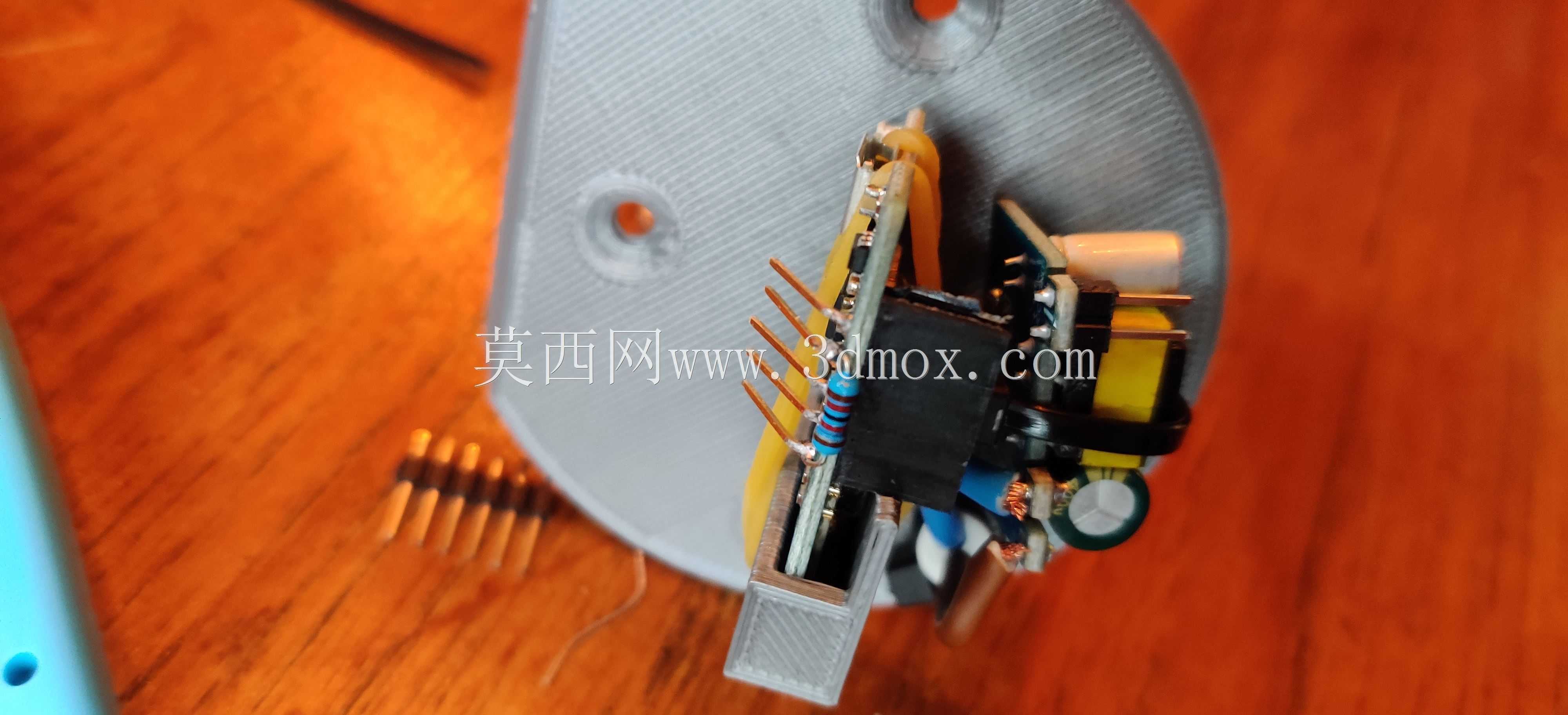

　　实际选型适配时，这套结构完全匹配常规市售的Wemos D1 mini开发板与HC-SR501迷你款PIR传感模块的安装尺寸，不需要对原有电路板做任何切割或者改装，直接将电路板卡入内腔的定位筋位即可完成组装，对于做小型物联网项目的开发者来说，能省去从零开始测量尺寸、设计壳体的时间，直接打样就能投入使用。安装边界上，因为整体体积小巧，即使是在狭窄的柜体角落、桌面显示器下方、门框侧边这类安装空间有限的位置，也能顺利完成固定，不会因为体积过大出现安装干涉。探测角度上，因为半球罩的中心与PIR探头的中心完全重合，不会出现菲涅尔透镜偏位导致的探测范围偏移问题，实际探测距离能保持在3-5米的常规范围，满足小型空间的人体检测需求。
