温湿度监测用传感器防护外壳结构设计

　　在工业现场环境监测、农业大棚温湿度采集、机房环境管控这类场景里，传感单元的防护外壳从来不是简单的容器，它直接决定了内部电路的使用寿命与数据采集的稳定性。这款外壳针对搭载DHT22传感芯片、Adafruit Huzzah主控的wifi温湿度采集节点设计，从结构选型到细节处理都围绕户外长期部署的实际需求展开。

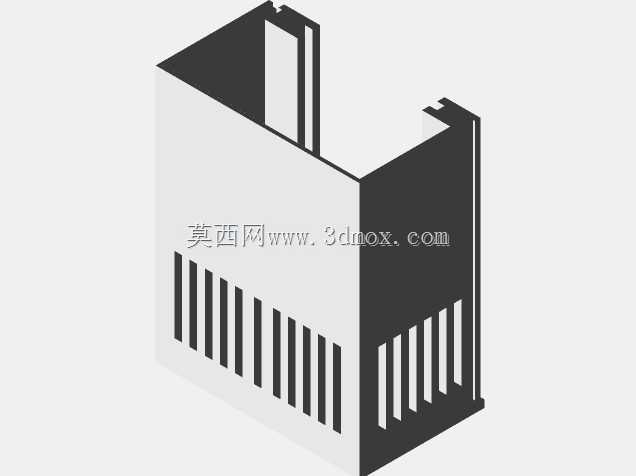

　　从实际使用场景出发，这类传感节点往往需要部署在无人值守的点位，可能面临扬尘、短时喷淋、昼夜温差带来的凝露问题，同时内部wifi模块需要保证信号穿透性，主控与传感芯片工作时产生的微量热量也需要及时散出，避免壳内积热导致温湿度采集值出现偏差。设计时没有采用常见的全密封卡扣结构，而是在壳体两个相邻立面开设了等距排布的竖向通风格栅，格栅的缝隙宽度控制在1.2mm，既可以阻挡大颗粒扬尘、小型虫类进入壳体内部，又能保证壳内外空气的自然流通，让DHT22传感单元可以直接接触外部环境空气，避免全密封结构导致的测量滞后、数值偏差问题。

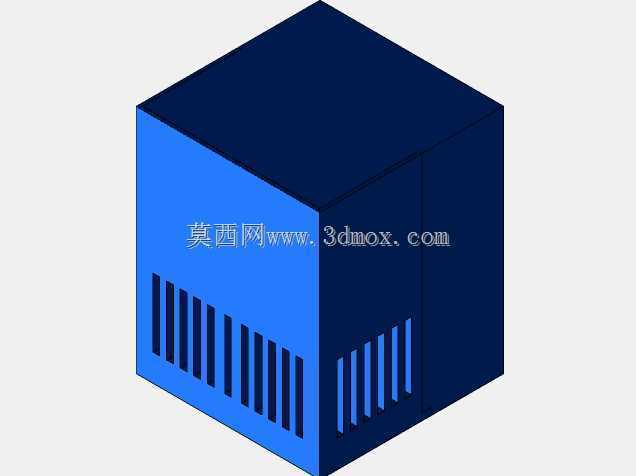

　　壳体整体采用立方体构型，边角做了R2的圆角过渡，既可以减少注塑生产时的应力集中问题，也能避免安装运维时尖锐边角划伤操作人员。壳体的壁厚统一设置为2mm，选用ABS工程塑料作为基础材质，兼顾结构强度与wifi信号的穿透能力，不会因为金属屏蔽导致wifi传输距离缩短、信号断连的问题。壳体的拼接采用止口结构配合超声波焊接，拼接缝处预留0.3mm的溢胶槽，焊接完成后可以达到IP54的防护等级，完全应对户外常规的雨淋、扬尘环境，不需要额外加装密封胶条，减少后期运维的部件更换成本。

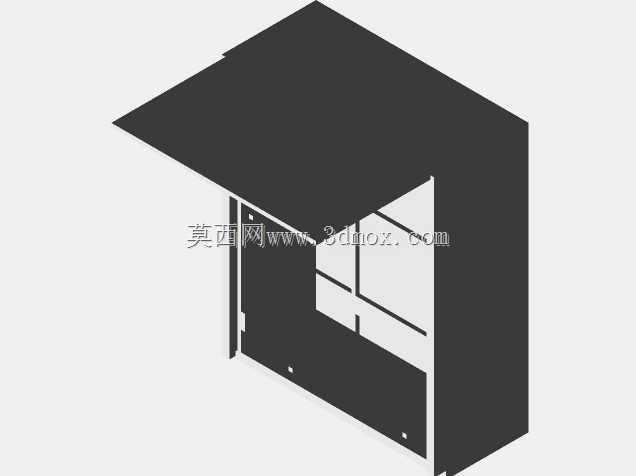

　　安装边界方面，壳体背部预留了两个沉头安装孔，孔距为60mm，适配常规的墙面膨胀螺丝、导轨卡扣安装件，可以直接固定在墙面、设备机架、大棚立柱上，安装时沉头结构可以让螺丝头部完全没入壳体壁内，不会突出外壁剐蹭周边线路。壳体内部预留了三层定位柱，底层定位柱高度为8mm，用于固定电池供电模块，中层定位柱高度为18mm，用于固定Adafruit Huzzah主控电路板，顶层靠近格栅的位置预留了10mm的独立空腔，专门用于放置DHT22传感单元，让传感单元尽可能靠近通风位置，同时和主控、供电模块保持距离，避免电路板自身发热影响测量精度。

　　考虑到户外部署的抗干扰需求，壳体顶部做了1mm的内凹导流槽，当有雨水落在壳体顶部时，可以顺着导流槽从壳体两侧流下，不会顺着拼接缝渗入壳内。格栅的竖向设计也可以避免雨水直接溅入壳体内部，即使有少量水雾进入，也可以顺着竖向格栅自然流出，不会在壳体内积存。壳体的外表面做了细磨砂处理，既可以减少阳光直射带来的光老化问题，也能避免表面反光影响周边设备运维人员的视线。

　　在结构校核阶段，针对壳体的抗冲击性能做了模拟验证，1米高度自由落体到水泥地面时，边角的圆角结构可以分散冲击力，不会出现壳体开裂、内部电路板错位的问题。针对-20℃到60℃的工作温度范围做了热胀冷缩模拟，止口结构的配合间隙预留了0.2mm的余量，不会因为温度变化导致壳体拼接处开裂、变形。同时针对内部模块的走线预留了专用的走线槽，供电线、传感连接线可以顺着走线槽排布，不会出现线路挤压、干涉电路板安装的问题，组装时不需要额外整理线路，提升装配效率。

　　这类传感节点的部署往往是批量进行的，壳体的设计也兼顾了批量生产的便利性，整体结构没有倒扣、侧抽芯的复杂结构，采用两板模即可完成注塑生产，生产效率高，单件成本可控，适合大规模的环境监测点位部署使用。
