适配无人机挂载的应急物资自释放储运容器

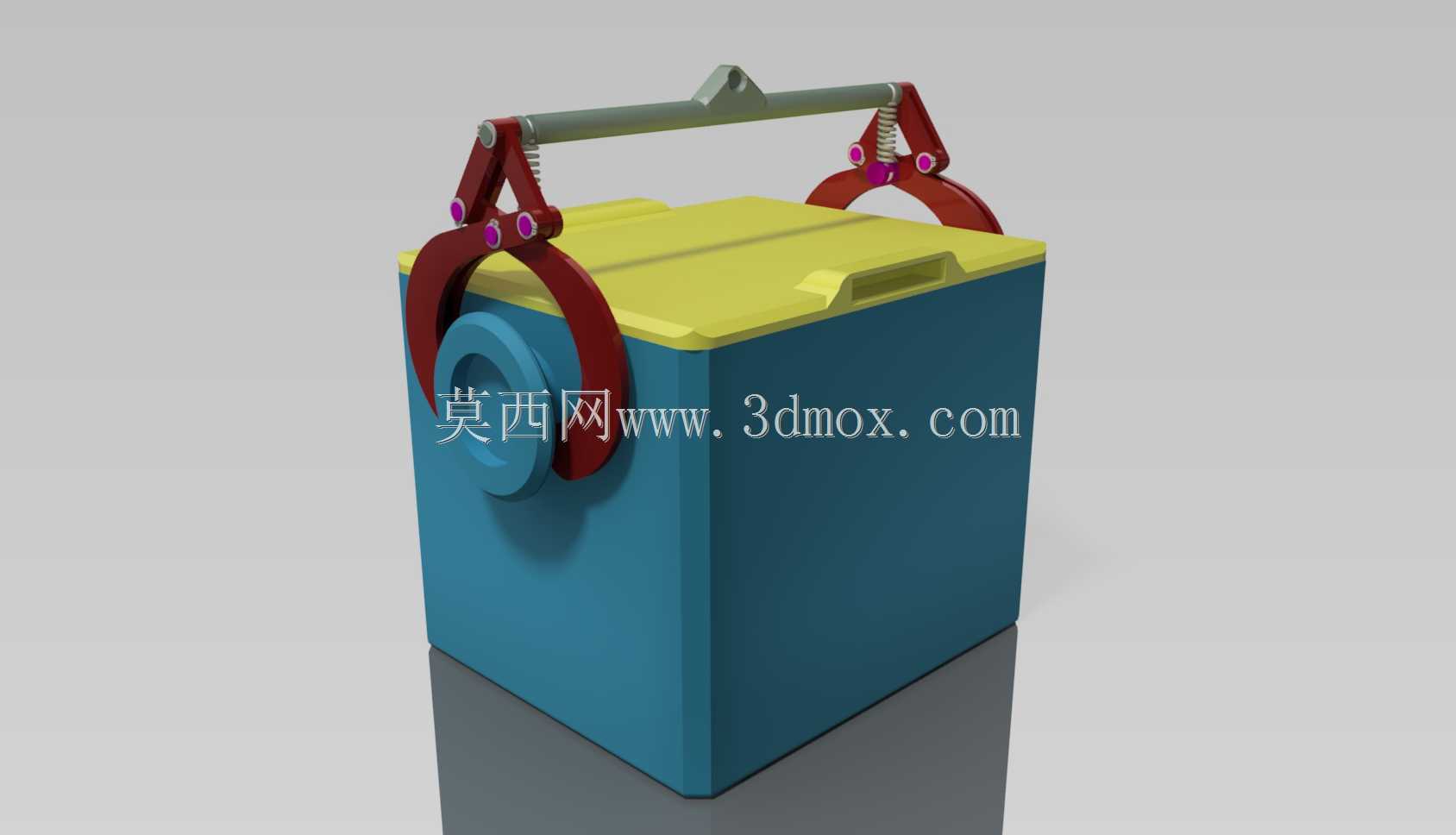

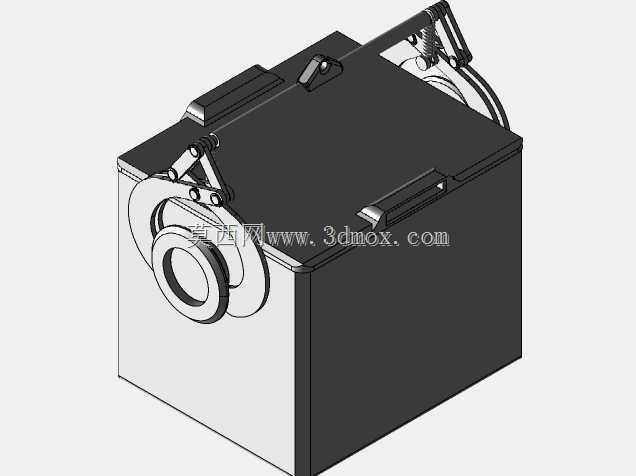

　　这套挂载容器的核心设计逻辑，完全围绕低空应急投送场景的实际痛点展开，日常参与应急装备结构迭代的过程中，我们接触过太多无人机投送的实际问题：传统绳吊、绑带固定的物资箱，在复杂地形尤其是山地、洪涝区域投送时，要么需要无人机超低空悬停才能完成脱钩，容易受气流、障碍物干扰发生坠机，要么物资落地后姿态不可控，滚落至沟壑、积水区域导致内部物资失效，这套结构恰好针对性解决了上述问题。整套装置分为储运箱体与自适应夹持挂架两个独立功能模块，先从夹持挂架的结构逻辑说起，挂架顶部设置有标准挂载接口，可直接适配主流工业级多旋翼无人机的底部挂载点，接口的安装孔位间距预留了±15mm的调节余量，能兼容不同载荷等级无人机的挂载横梁尺寸，无需额外加工转接件。挂架两侧的夹臂采用铰接式结构，铰接转轴处嵌套了扭转复位弹簧，弹簧预紧力经过反复调校：当箱体处于悬空挂载状态时，夹臂在弹簧拉力作用下牢牢扣住箱体两侧的环形凸台，凸台的截面为半圆弧面，和夹臂内侧的弧形卡槽完全贴合，接触面上做了防滑纹理处理，即使无人机做最大坡度的机动飞行动作，箱体也不会出现松脱、滑移的情况。挂架顶部的提手结构做了双重功能设计，除了供地面人员搬运整套装载完成的容器之外，当箱体随无人机下降至与地面、承载平面接触时，箱体自身的重量会从挂架上卸载，此时夹臂受到的向下拉力消失，扭转弹簧会带动夹臂自动向外翻转，完全脱离箱体两侧的凸台，无需无人机发送电控脱钩信号，也不需要地面人员操作，即可完成自动释放，

　　整个释放动作的触发条件仅为箱体底部完全接触承载面，哪怕是落在倾斜角度不超过15°的坡面上，只要四个底角有三个接触到坚实平面，就能触发释放动作，大幅降低了无人机悬停的高度要求，投送时无人机只需下降至箱体距离地面0.5米左右的高度即可继续下放，无需贴近地面，极大提升了复杂地形下的投送安全性。再看储运箱体的结构设计，箱体主体采用立方形结构，边角处做了R12的圆角过渡，既可以降低飞行过程中的风阻，也能避免落地时尖锐边角磕碰造成箱体开裂，箱体的壁厚根据3D打印工艺的特性做了等壁厚设计，整体壁厚控制在2.8mm，既保证了结构强度，也不会额外增加不必要的自重，箱体顶部的箱盖采用卡扣式密封结构，卡扣沿箱盖四周均匀分布，扣合后箱盖与箱体之间的密封胶条可以实现IP54级的防护能力，能够阻挡飞行过程中的雨水、扬尘进入箱体内部，避免内部装载的医疗用品、食品、种子类物资受潮受污。箱体两侧的环形凸台除了作为夹持受力点之外，凸台的中空结构还可以作为穿绳孔，在地面转运过程中，工作人员可以直接穿入背带将箱体作为背负式储运箱使用，无需额外配置外包装。箱体的内部尺寸预留了标准化的物资装载空间，可兼容常规的急救包、真空包装食品、小包装农作物种子等应急物资的尺寸，内部还设置了可拆装的分隔板，分隔板上开有均匀的调节卡槽，可根据装载物资的实际尺寸调整分隔空间，避免物资在飞行过程中在箱体内晃动影响无人机的飞行重心。从安装边界来看，

　　整套装置在挂载状态下的总高度控制在320mm以内，宽度控制在280mm以内，不会超出主流工业无人机的机身投影范围，飞行过程中不会和无人机的起落架、脚架发生干涉，挂架与无人机挂载点的连接采用快拆销结构，地面准备时只需对准孔位插入快拆销即可完成安装，整个安装过程不超过10秒，能够满足应急场景下快速出动的需求。夹臂的开合行程做了限位设计，最大开合角度下夹臂的外边缘不会超出挂架顶部的安装座宽度，释放过程中夹臂不会剐蹭到箱体表面，也不会在无人机飞离时勾挂到箱盖或者周边的障碍物。在实际场景适配中，这套结构除了应用于应急救援的物资投送之外，也可以适配偏远山区的物资补给、灾后初期的医疗样本转运、农林作业的小批量种子投送等场景，

　　整套结构没有复杂的电控元件，纯机械结构的触发逻辑可靠性极高，不会出现电控脱钩装置信号丢失、电池亏电导致的脱钩失败问题，日常维护也仅需定期检查铰接处的弹簧弹力、转轴磨损情况即可，维护成本极低，非常适合高频次的户外投送作业使用。针对3D打印的工艺特性，整套结构的所有零件都做了无支撑优化设计，打印时无需添加额外的支撑结构，打印完成后仅需去除少量的打印毛刺即可完成装配，铰接转轴处的配合间隙预留了0.3mm的打印公差，即使是采用普通FDM工艺打印，也能保证夹臂转动顺畅，不会出现卡滞的情况。箱体底部还做了网格状的加强筋结构，既提升了箱体落地时的抗冲击能力，也减少了打印材料的消耗，进一步降低了整套装置的自重，提升无人机的有效载荷占比。
