3D打印D90孔径齿轮驱动叶片开合箱体

　　这款齿轮驱动的开合式箱体，核心采用半齿轮传动结构实现叶片的同步启闭动作，中心预留的90mm直径通孔是整个结构的功能核心，既可以作为展示窗口放置小型展品、珠宝饰件，也能作为光路通道适配小型光学演示装置的安装需求。从实际应用场景来看，这类结构既可以作为文创礼品的包装载体，替代传统天地盖、磁吸盒的开启方式，通过机械传动的仪式感提升礼品的交互体验；也可以作为小型桌面装置的功能舱体，比如内置小型光源做成氛围灯的遮光结构，或者作为微型传感器的防护外罩，通过叶片开合实现检测窗口的启闭控制。

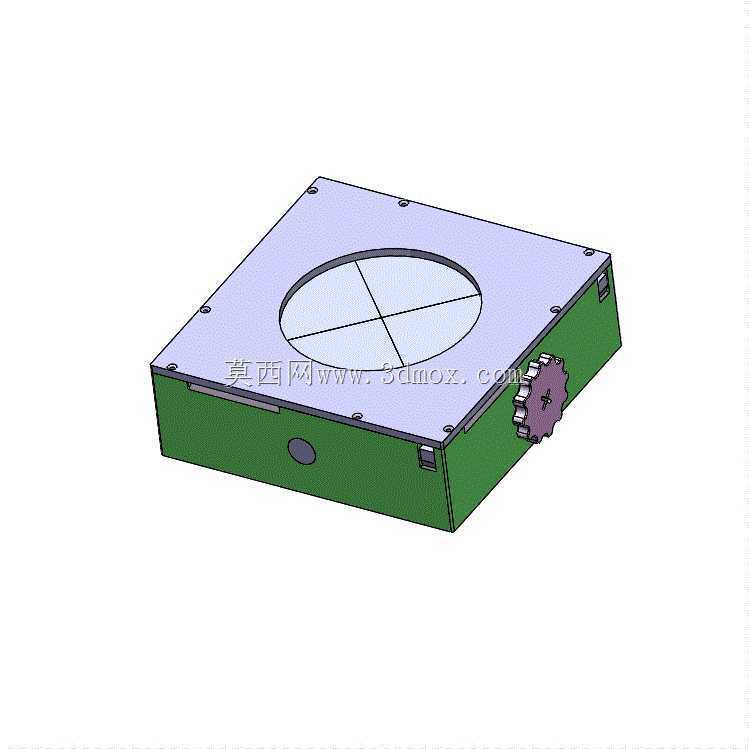

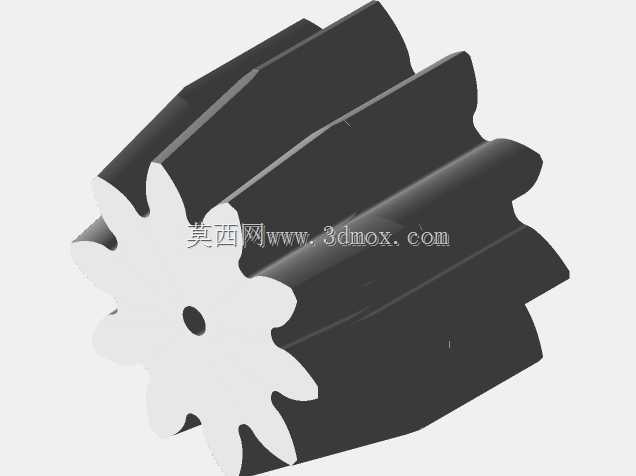

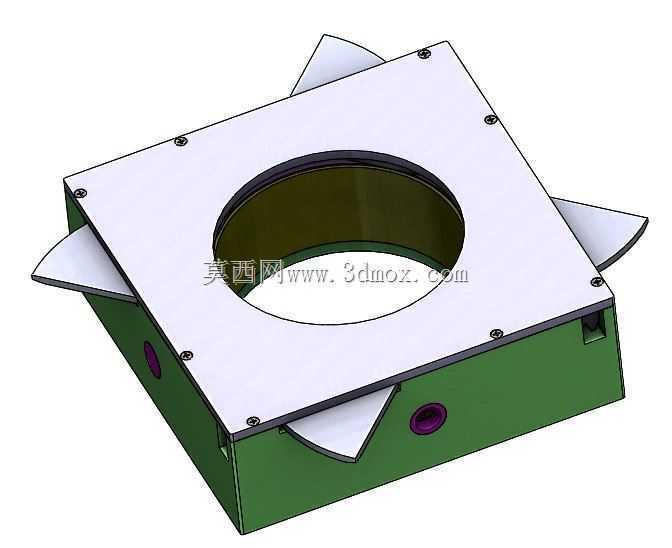

　　设计思路上，整个箱体采用分体式装配结构，盒体主体为方形薄壁结构，侧壁预留齿轮安装位，外露的半齿轮作为动力输入部件，不需要额外的复杂传动链，直接通过钥匙或者手柄转动半齿轮，就能带动内部的四组叶片同步动作——四片叶片沿中心孔圆周均布，转动齿轮时叶片沿预设的导向槽滑动，逐步收拢或者展开，实现中心孔的完全封闭或者完全开启，整个传动行程经过限位设计，转动到极限位置时不会出现卡滞或者过位脱开的问题。

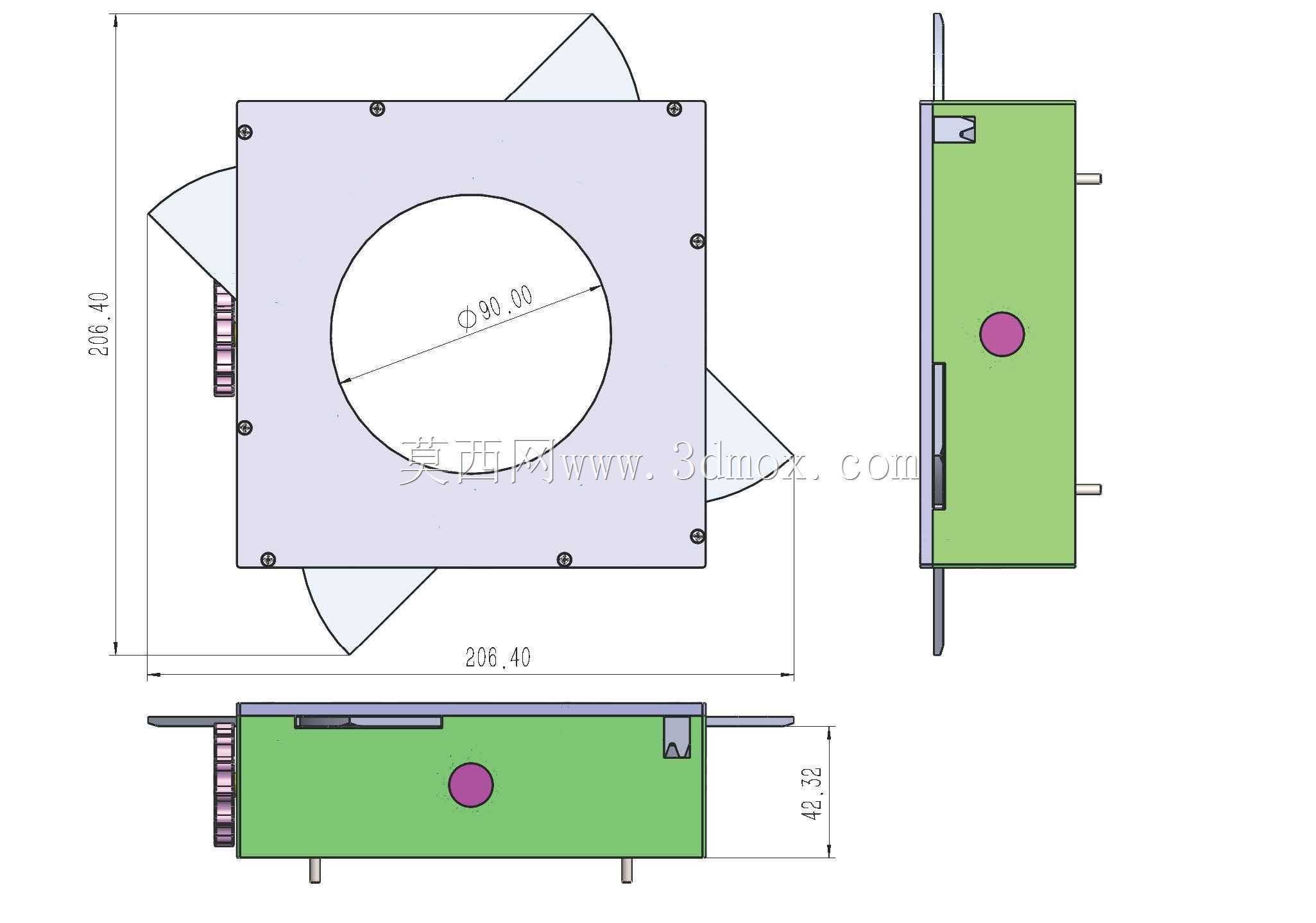

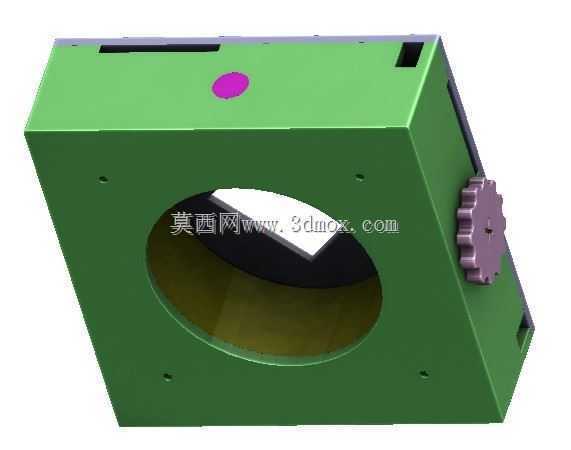

　　安装边界方面，整个盒体的法兰边预留了标准M3螺纹安装孔位，共四组安装孔分布在盒体四角的凸台上，可以直接通过M3螺栓将整个箱体固定在其他设备的安装平面上，不需要额外设计转接支架。盒体侧壁预留的圆形沉孔，既可以作为走线孔适配内置电子元件的线路穿出，也可以作为定位销孔实现盒体与其他部件的快速对位。从结构强度来看，所有壁厚均适配FDM3D打印的工艺要求，最小壁厚不小于1.2mm，传动配合面预留了0.2mm的打印间隙，不需要二次打磨就能实现顺畅装配，叶片与盒体盖板的导向槽采用梯形限位结构，转动过程中不会出现叶片翘起或者脱落的问题。

　　实际使用中，齿轮的传动比经过匹配，半齿轮转动180度即可实现叶片从全闭到全开的完整行程，操作力矩控制在0.2N·m以内，手动转动时没有明显的阻尼卡顿，四片叶片的同步误差控制在0.5mm以内，闭合状态下叶片之间的拼缝小于0.3mm，能够实现较好的遮蔽效果。盒体内部的空腔可以根据使用需求填充缓冲材料或者安装功能模块，比如放置戒指、纪念币等小型物件时，在空腔内加装绒布内衬就能作为高端礼品盒使用；如果作为工业设备的功能窗口，空腔内可以安装检测传感器、光源等元件，叶片闭合时能够起到防尘、遮光的防护作用，开启时即可实现检测、透光的功能需求。

　　从结构设计的细节来看，外露的齿轮做了圆角处理，避免操作时划伤手指，盒体所有棱角均做了R1的倒角，既符合3D打印的工艺特性，减少打印过程中的翘曲风险，也能提升整体的外观质感。盖板与盒体主体采用卡扣加螺栓的双重固定方式，既可以实现无胶快速装配，也能保证反复拆装后的结构稳定性，不会因为多次开合叶片导致盖板松动。整个结构没有采用金属嵌件，所有部件均可以通过3D打印一次成型，不需要额外的标准件之外的加工工序，小批量制作时成本极低，也方便使用者根据自身需求修改尺寸、调整叶片的造型或者中心孔的直径，适配不同的使用场景。
