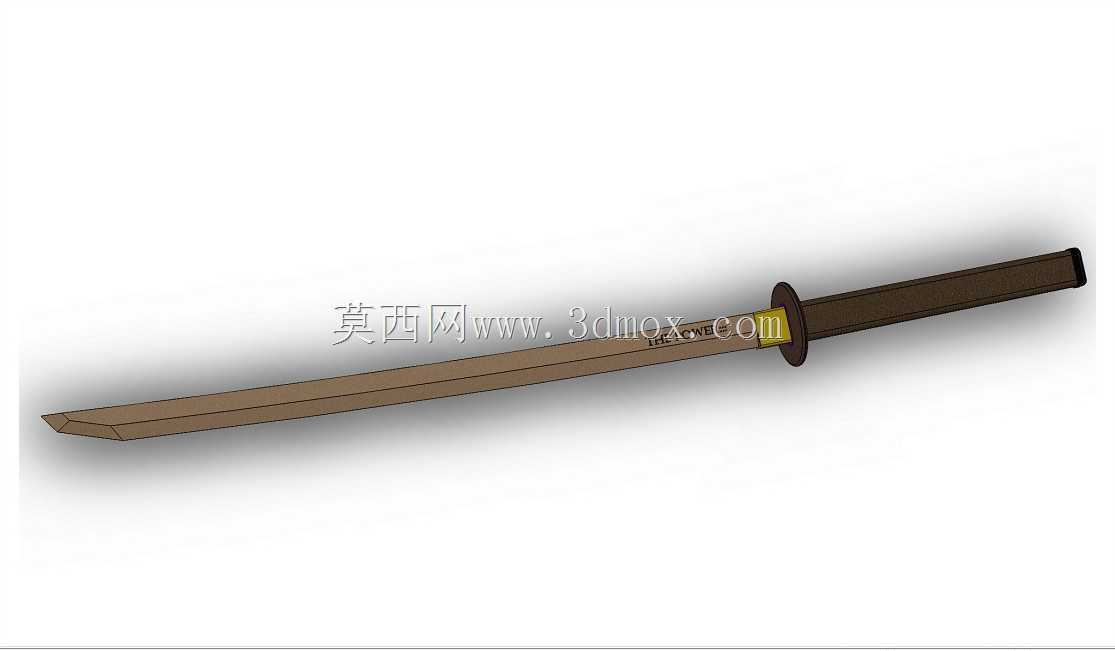

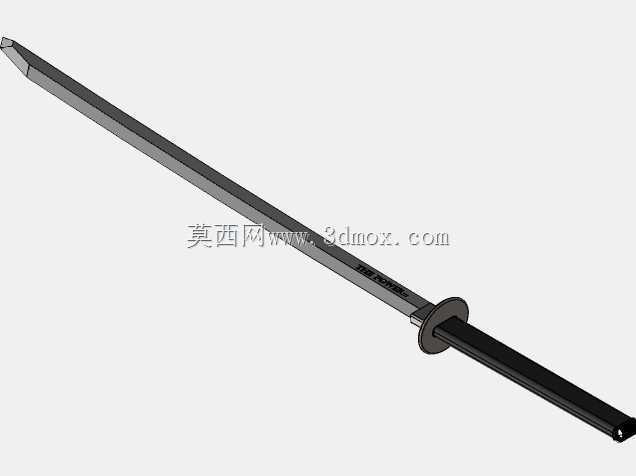

迷你卡塔纳武士刀三维结构设计

　　本次设计的迷你卡塔纳结构，整体参照传统日式武士刀的形制做等比例缩小处理，核心面向桌面摆件、手办配件、文创周边的结构落地需求，在还原经典冷兵器外形特征的同时，兼顾小尺寸零件的加工可行性与装配稳定性。从实际应用场景来看，这类缩小比例的刀剑结构，既可以作为1:12比例可动人偶的手持配件，适配主流兵人、手办的握持接口尺寸，也可单独作为金属或树脂3D打印的桌面装饰件，部分文创开发场景中还可将其结构调整为拆信刀、书签等实用小物件的载体，覆盖文创周边、潮玩配件、工艺礼品多个细分领域。

　　设计过程中首先对传统卡塔纳的结构特征做了拆解，保留了直刃带镐线的刀身轮廓、圆形镡（刀挡）、卷柄结构三个核心识别元素，摒弃了原尺寸刀剑的复杂配重、开刃功能等不适配迷你尺寸的设计，所有棱边均做R0.2-R0.5的圆角处理，避免小尺寸零件出现锐边易断、打印支撑难去除的问题。刀身部分采用等厚渐变设计，从刀镡位置向刀尖逐步收窄厚度，整体刀身长度控制在120mm区间，刀身最宽处为8mm，厚度从根部的3mm向刀尖逐步收至1mm，既保证了刀身的视觉纤细感，又能在采用PLA、光敏树脂等常见3D打印材料时，避免刀身过长出现弯折变形的问题，刀身表面预留了0.2mm深度的刻线槽，可后续做铭文、纹理的上色或蚀刻处理，满足不同外观定制需求。

　　刀镡部分采用简化的圆形结构，直径12mm，厚度2mm，中心开4mm×2mm的矩形通孔与刀身根部的定位凸台过盈配合，无需额外粘接即可实现预固定，后续若做金属材质的版本，可将配合公差调整为H7/p6的压装配合，进一步提升装配可靠性。刀柄部分长度控制在35mm，直径6mm，表面做等距的环形凹槽模拟传统卷柄的缠绳纹理，凹槽深度0.5mm，间距2mm，既还原了外观特征，也能在作为手持配件时增加摩擦力，避免从人偶手部脱落，刀柄末端做平面收尾，预留1mm直径的通孔，可搭配挂绳做成钥匙扣类的衍生产品。

　　从安装边界来看，整刀装配完成后总长度为152mm，最大外径为刀镡处的12mm，整体占用空间极小，适配绝大多数1:12比例人偶的手部握持尺寸，手部握持孔直径在5.8-6.2mm区间即可顺利装入刀柄；若作为拆信刀使用，可将刀身材质更换为不锈钢，刀身厚度调整为1.5mm，刀尖做圆角处理避免使用时划伤，刀镡可作为限位结构，避免使用时刀身过度伸入信封造成纸张破损。设计过程中对所有零件的拔模角度做了统一处理，垂直于分型面的面均做1°的拔模斜度，适配注塑、硅胶翻模、3D打印等多种加工工艺，零件总数仅为刀身、刀镡、刀柄三个，无额外细小易丢零件，装配流程简单，无需专用工具即可完成组装，适合小批量文创产品的生产落地。

　　结构强度校核方面，针对树脂打印场景做了受力模拟，在刀身末端施加5N的侧向力时，最大形变位置为刀尖处，形变量为0.12mm，远低于材料的屈服极限，日常摆放、手持把玩过程中不会出现永久变形；若采用金属材质烧结打印，整体强度可进一步提升，满足日常轻度使用的需求。刀身与刀柄的配合面做了滚花纹理设计，压装后可承受15N的轴向拉力，不会出现刀身与刀柄脱落的问题，针对不同的加工工艺，可灵活调整配合公差：FDM打印场景下将配合间隙调整为0.2mm，方便去除支撑后顺利装配；光敏树脂打印场景下采用0.1mm的过盈配合，保证装配后的紧密度；金属加工场景下采用基孔制过渡配合，兼顾装配难度与连接强度。
