带滚动体保持架的精密滚柱轴承结构

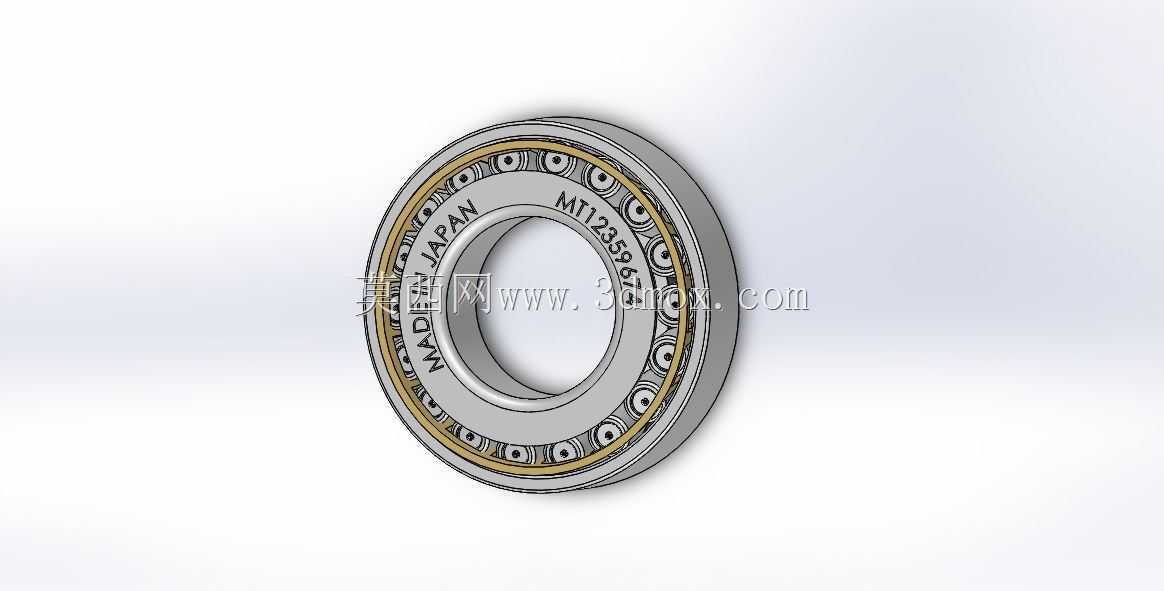

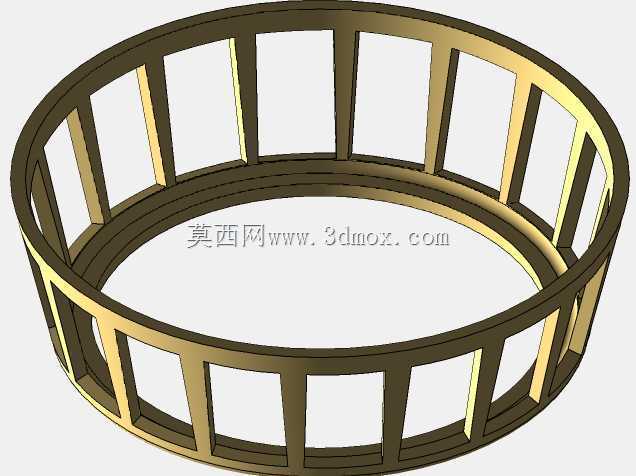

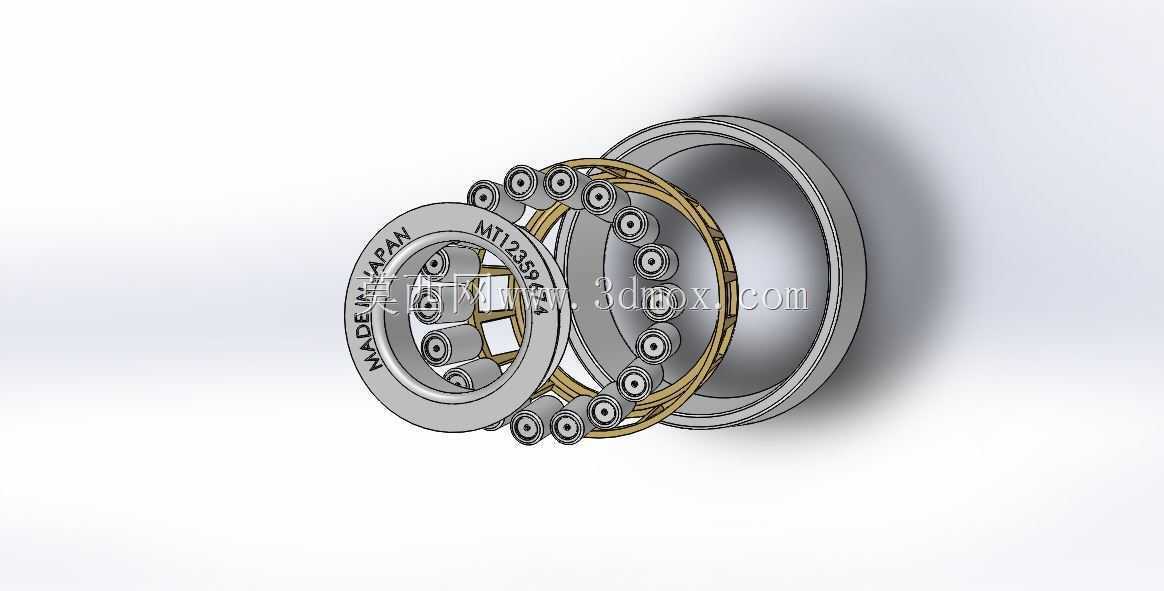

　　在重载旋转传动场景中，滚柱轴承是承担径向载荷、保障轴系同轴回转精度的核心支撑部件，这类结构广泛应用在电力设备传动端、工业减速机输出轴、重型输送机辊筒支撑、机床主轴承载段等需要承受大径向力的工况位置，相比同尺寸的滚珠轴承，线接触的滚柱结构能承载数倍的径向载荷，适配中低速重载的连续运转需求。这款滚柱轴承的设计首先从载荷匹配逻辑出发，内圈与轴采用过盈配合的安装基准，外圈与轴承座孔采用过渡配合，兼顾安装便利性与运转时的同轴度约束，滚柱沿圆周方向均匀排布，每颗滚柱的圆柱度误差控制在微米级，避免局部应力集中导致的滚道点蚀。保持架采用兜孔式结构，兜孔与滚柱之间预留合理的运转间隙，既限制滚柱在非承载区的无序窜动，又能在轴承运转时带动滚柱均匀公转，

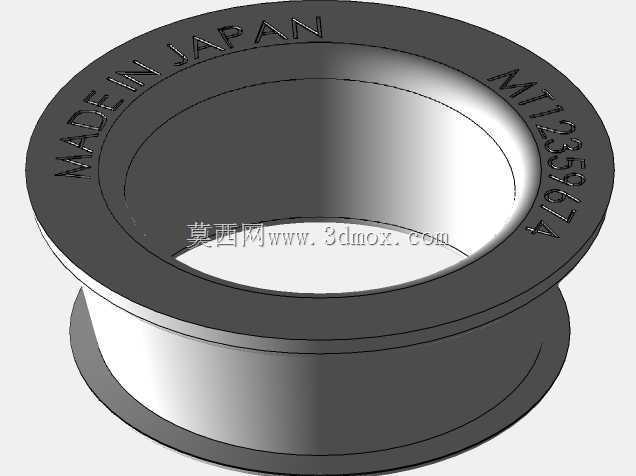

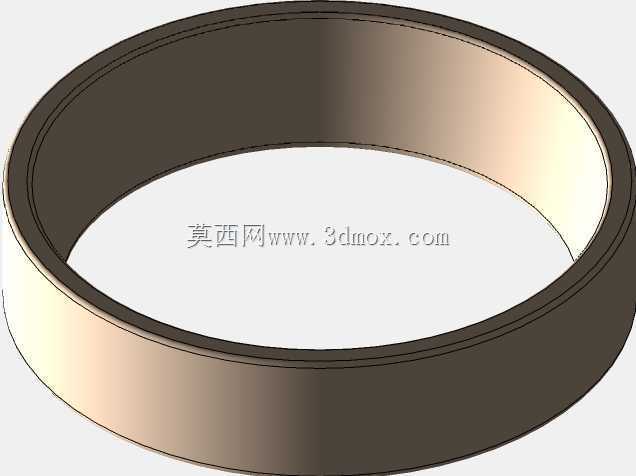

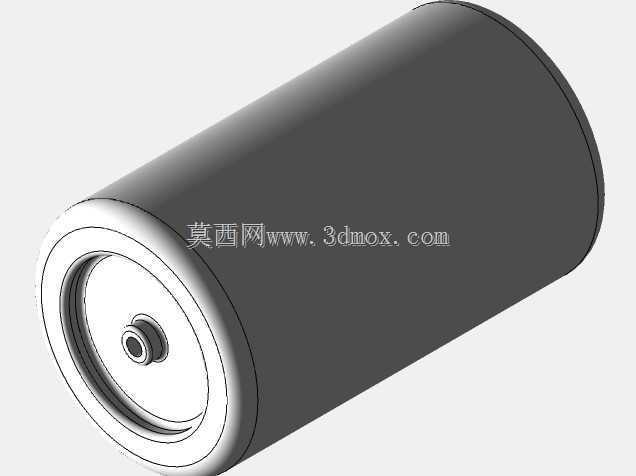

　　避免滚柱之间直接接触产生滑动摩擦，降低运转过程中的温升与磨损速率。从安装边界来看，轴承的轴向宽度、内外圈直径公差严格遵循通用安装尺寸规范，内圈端面与轴肩的贴合面设计有卸荷槽，避免轴肩圆角与轴承内圈倒角产生安装干涉，外圈端面与轴承座挡肩的接触区域预留有密封件安装空间，可适配接触式或非接触式密封结构，阻挡外界粉尘、金属碎屑进入滚道区域，延长润滑脂的使用寿命。设计过程中针对滚道的接触应力做了校核，滚柱与内外圈滚道的接触线长度经过优化，在额定载荷下接触应力处于材料许用应力范围内，同时滚柱两端做了微小的修形处理，避免滚柱端部出现边缘应力集中，防止长期运转后滚道端部出现疲劳剥落。轴承的润滑通道设计兼顾脂润滑与稀油润滑两种工况，

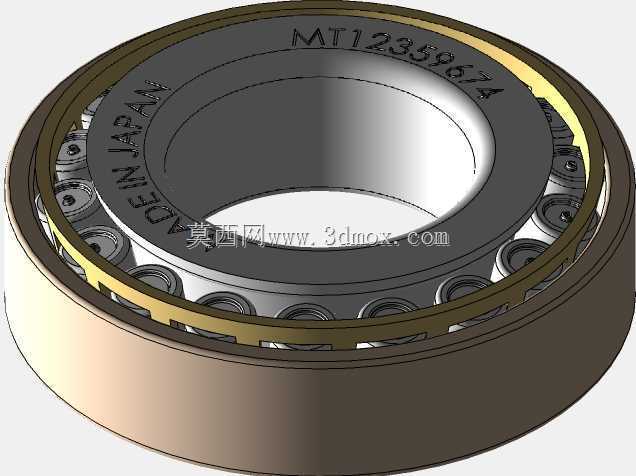

　　保持架的兜孔间隙可存储一定量的润滑介质，在运转过程中持续为滚柱与滚道的接触区域提供润滑，降低摩擦系数。在实际设备选型中，这类滚柱轴承需要匹配轴系的径向跳动公差要求，内圈与轴的配合过盈量需要根据载荷大小、运转转速做调整，过盈量过小会导致内圈与轴出现相对转动磨损轴颈，过盈量过大会导致轴承径向游隙过小，运转时出现卡滞、温升过高的问题。建模过程中还原了轴承的所有细节特征，包括滚道的曲率、保持架的兜孔结构、滚柱的修形轮廓、内外圈的倒角与卸荷结构，可直接用于设备的轴系装配仿真、干涉检查，也可作为传动系统虚拟样机的支撑部件，模拟轴系在载荷作用下的变形与轴承的受力分布，为后续的结构优化、寿命计算提供准确的三维模型基础。在电力变压器配套的传动机构中，这类轴承可用于冷却风机的转轴支撑，承受风机运转时的径向载荷，保障风机长期稳定运转；在重型输送设备中，可用于辊筒的两端支撑，承受输送物料带来的持续径向压力，适配长时间连续运转的工况需求。
