带自攻螺纹结构的滞后螺栓紧固件

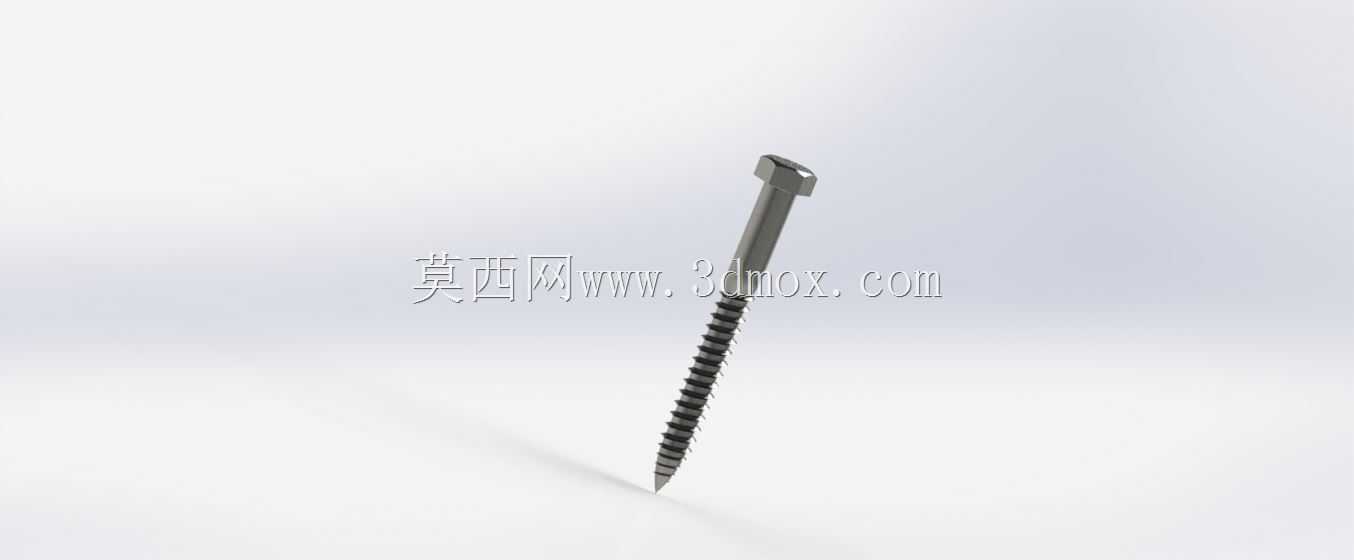

　　在通用机械装配、轻型钢结构固定、家居五金安装以及小型机电设备组装场景里，这类带自攻螺纹段的滞后螺栓是很常见的连接元件，和普通外六角螺栓不同，它不需要预先在被连接件上攻出匹配内螺纹，可直接通过端部的尖锐导向攻入预制孔甚至部分低密度基材，省去了攻丝工序，在现场装配、维修替换场景下能大幅缩减作业时长。从结构设计上看，这款螺栓的头部采用外六角构型，能适配常规开口扳手、套筒扳手施加拧紧力矩，相比十字槽、一字槽头型，六角头在大扭矩拧紧时不容易出现槽口滑牙失效的问题，适合需要一定预紧力的连接工况。杆部靠近头部的位置预留了一段光滑圆柱段，这段光杆的作用是在装配时穿过上层被连接件的通孔，让螺纹段完全咬合下层基材，避免螺纹在通孔段发生无效咬合，

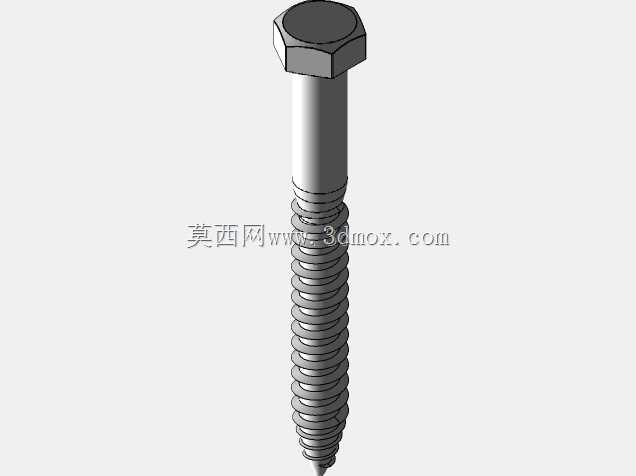

　　同时光杆段的直径公差控制在h8级别，能和上层连接件的安装孔形成小间隙配合，装配时可快速对位，不会因为螺纹牙的卡滞导致孔位错位。螺纹段采用的是三角自攻螺纹牙型，牙距比普通机牙螺栓更宽，牙侧角经过优化，攻入基材时的切削阻力更小，同时螺纹牙的牙根做了小圆角过渡，能避免拧紧时应力集中在牙根位置导致螺栓断裂，尤其是在木质基材、薄钢板、铝合金型材这类常用被连接件上，这种牙型既能保证足够的咬合深度，又不会因为攻入时的膨胀应力撑裂脆性基材。端部的尖锐导向锥角设计为25度，这个角度是经过实际装配验证的，锥角太大会导致攻入时定位偏移，需要额外扶持对位，锥角太小则会让端部长度过长，浪费材料的同时还会导致攻入初期螺纹咬合不足，容易出现滑牙。从安装边界来看，这款螺栓的光杆段长度需要匹配上层被连接件的总厚度，装配时要保证螺纹段完全攻入下层基材的深度不小于螺纹公称直径的2.5倍，才能达到额定的拉拔力要求，比如常用的M5规格这款螺栓，攻入铝合金基材的深度至少要达到12.5mm，才能承受设备运行时的振动载荷不松脱。在实际设备应用中，这类螺栓常被用在小型输送线的护板固定、电控柜的内部安装支架连接、户外小型设备的外壳组装场景，因为不需要配套螺母，在封闭腔体内的连接作业里优势尤其明显，不需要在腔体另一侧预留螺母操作空间，能大幅缩小设备的整体结构尺寸。建模过程中，螺纹段的牙型轮廓是重点还原部分，不能用简化的贴图代替，要准确还原牙顶、牙侧、牙根的过渡圆角，因为在做有限元受力分析时，

　　牙根的应力集中系数直接和圆角大小相关，如果建模时省略了这个细节，仿真得到的螺栓断裂载荷会比实际值偏高，导致选型时出现安全系数不足的问题。另外头部的六角对边尺寸、对角尺寸都严格遵循通用紧固件的标准公差，保证虚拟装配时能和标准扳手模型完全匹配，不会出现干涉或者间隙过大的问题，在做装配工艺仿真时，能准确模拟扳手的转动空间，验证装配路径是否存在干涉。光杆段和螺纹段的同轴度公差在建模时控制在0.1mm以内，避免装配时出现杆部歪斜，导致连接预紧力不均匀，尤其是在多螺栓组连接的法兰面位置，单个螺栓的同轴度超差会导致整个法兰面的密封压力分布不均，出现渗漏风险。很多新手建模时容易忽略螺纹收尾部分的结构，这款螺栓的螺纹收尾采用的是2圈渐退牙型，

　　不是突然截止的，这部分结构是实际冷镦加工时自然形成的，同时也能避免螺纹末端的第一圈完整牙承受过大的冲击载荷，在振动工况下能减少螺纹牙断裂的概率。在做设备维护替换选型时，只要测量被连接件的通孔直径、下层基材的厚度，就能匹配对应长度规格的这款螺栓，不需要额外配套丝锥、螺母等配件，现场作业只需要一把对应规格的套筒扳手就能完成安装，对于野外作业、高空作业这类工具携带受限的场景，这种紧固件的适配性非常强。另外螺栓的头部下端面做了一个微小的环形凸台，这个凸台的平面度控制在0.05mm以内，拧紧时凸台会先压合被连接件的表面，即使被连接件表面存在轻微的不平整，也能保证足够的接触面积，避免预紧力损失，在长期振动工况下能降低松脱的概率。
