铰接式十字轴万向关节传动连接结构

　　在需要实现变角度动力传递的机械传动链路中，这类铰接关节结构是补偿轴系同轴度误差、适配多向摆动工况的核心连接部件，常见于需要跨角度传递扭矩的设备布局中，比如转向操纵机构的力传递路径、小型工装的可调角度连接端、传动链路存在安装偏差的动力输出端，都需要这类结构来消除硬连接带来的应力集中问题，避免轴系因安装错位产生交变弯曲载荷，提前出现疲劳断裂。

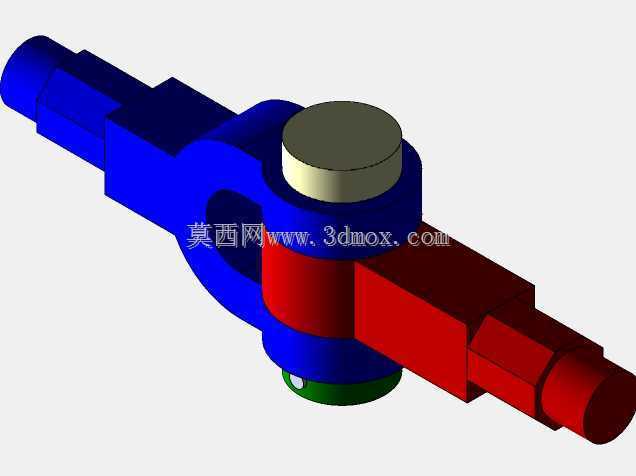

　　从结构功能来看，该关节采用十字轴式铰接核心，两端的轴头分别对接两个独立的传动杆件，中间的铰接副允许两个对接杆件在一定角度范围内相对摆动，既可以传递周向的旋转扭矩，也能适配两轴之间存在的夹角偏移，不会因为轴系存在角度偏差就出现卡滞、传动中断的问题。和刚性联轴器不同，这类铰接关节不需要严格保证对接轴的同轴度，安装时允许存在一定的角度公差，能大幅降低现场安装的对位精度要求，尤其适合装配空间受限、无法实现高精度同轴对位的设备场景。

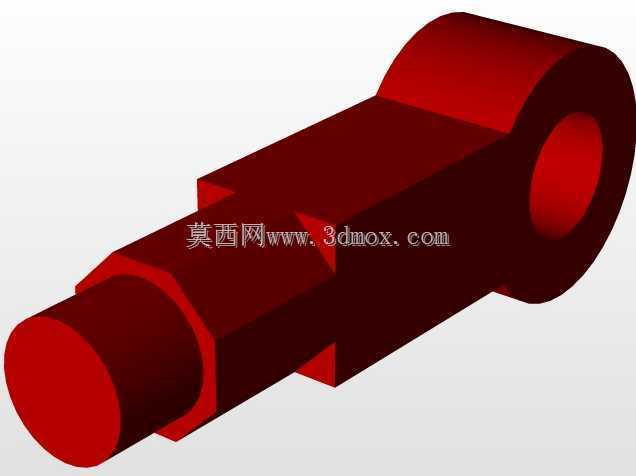

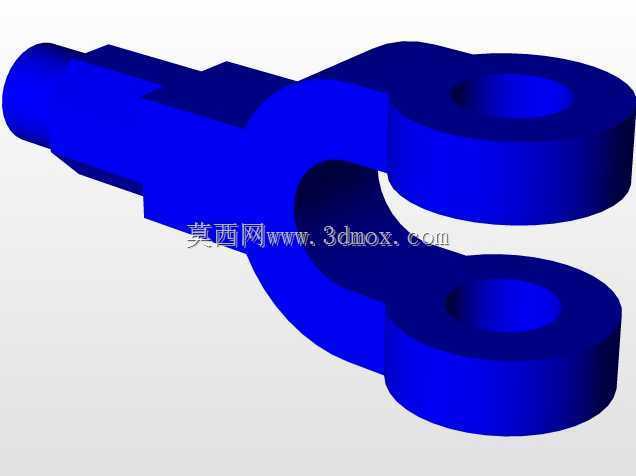

　　设计层面上，该结构将铰接核心做了分体式装配设计，中间的十字销轴采用独立嵌装结构，两端的连接耳座和杆身做一体化成型，减少了多余的连接紧固件，整体结构更紧凑。铰接位置预留了足够的摆动间隙，避免杆件摆动时出现结构干涉，两端的轴头采用等直径设计，适配标准的轴套、卡簧安装槽位，可以直接和配套的传动杆件做插接固定，不需要额外加工定制连接接口。铰接副的接触面做了贴合度优化，保证扭矩传递时接触面受力均匀，不会出现局部应力集中导致的销轴变形、耳座开裂问题。

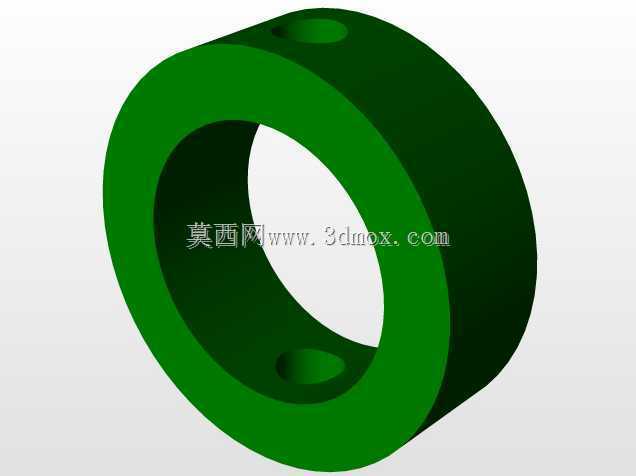

　　从安装边界来看，两端轴头的直径和铰接中心的距离做了匹配设计，摆动时杆件的外轮廓不会和周边的固定结构发生碰撞，整体径向尺寸控制在紧凑范围内，不会占用过多的安装空间。安装时只需要将两端轴头插入对应杆件的安装孔，用径向顶丝或者卡簧做轴向固定即可完成装配，后期维护时只需要拆卸铰接销轴就能完成关节的更换，不需要拆解整个传动链路，大幅降低维护的工作量。

　　实际工况应用中，这类关节结构可以承受中等载荷的扭矩传递，铰接副的摆动角度可以覆盖常规设备的角度补偿需求，在频繁小角度摆动的工况下也能保持稳定的传动性能，不会因为长期摆动出现铰接间隙过大、传动空程超差的问题。结构上没有多余的冗余设计，所有的轮廓都服务于功能需求，杆身的截面采用矩形加强结构，在保证整体强度的前提下控制了零件重量，不会给传动链路带来额外的转动惯量负担，适配需要频繁正反转、小角度调整的传动场景。

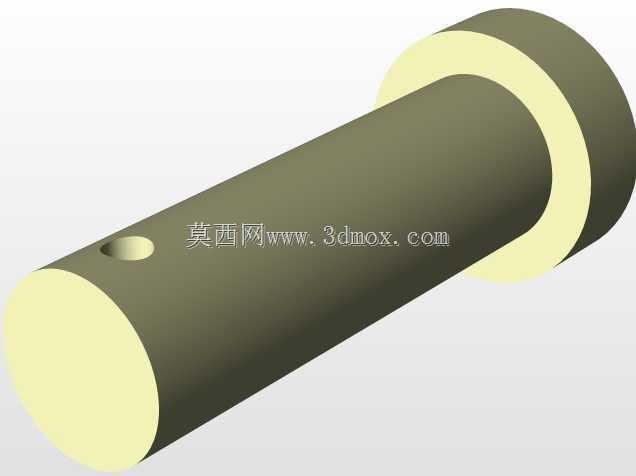

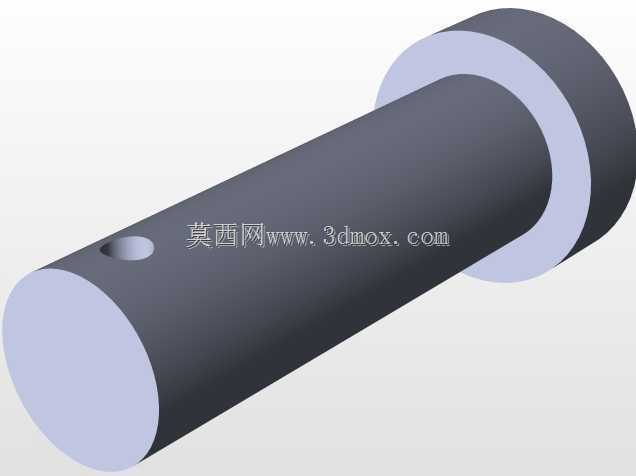

　　在建模实现过程中，需要重点保证铰接副的配合尺寸精度，十字销轴和耳座孔的配合间隙要控制在合理范围，间隙过大会导致传动空程过大，影响传动精度，间隙过小则会出现摆动卡滞，甚至在温度变化时因为热胀冷缩出现抱死问题。两端轴头的同轴度、轴头和铰接中心的位置度也需要严格控制，避免装配后出现传动偏载，导致零件局部受力过大提前失效。外观上不同零件采用分色区分，能直观分辨装配关系，方便装配人员快速理解结构组成，减少装配错误的概率。
