蝙蝠侠主题立体标识造型结构设计

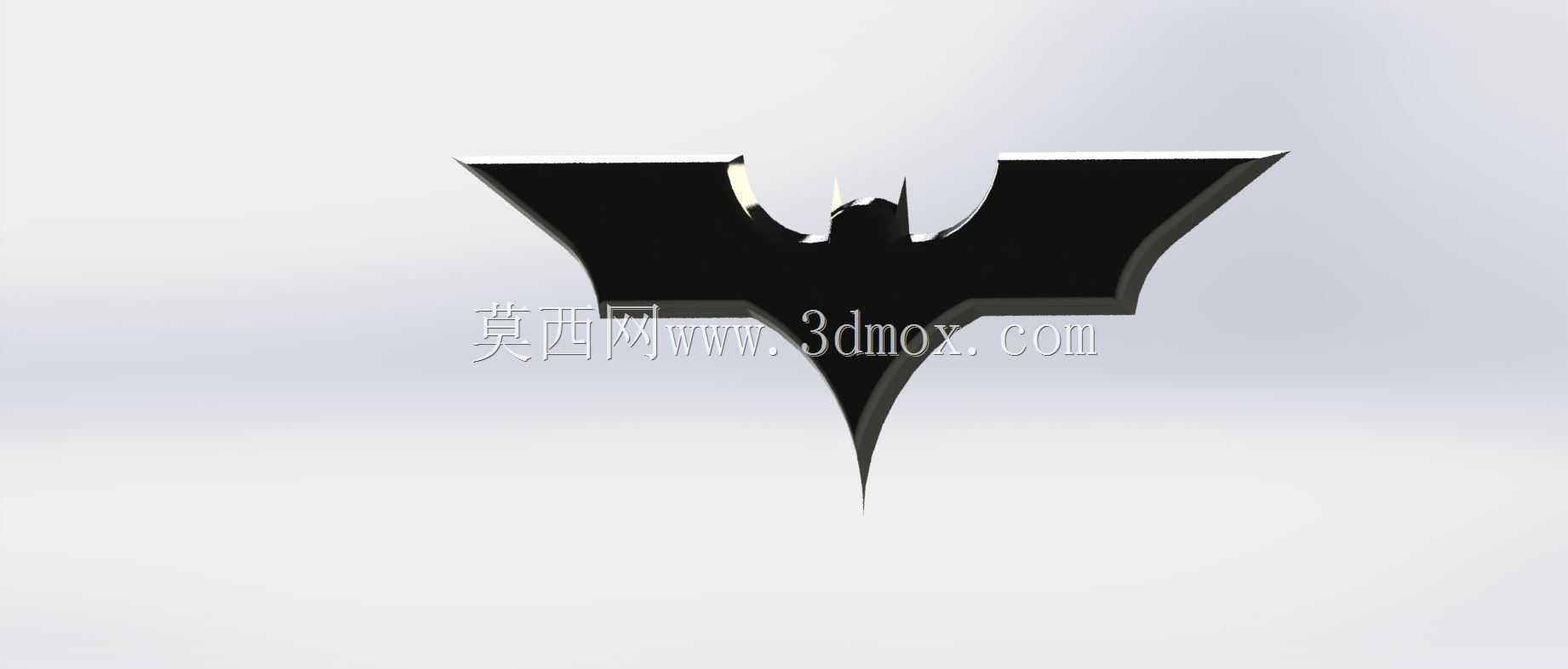

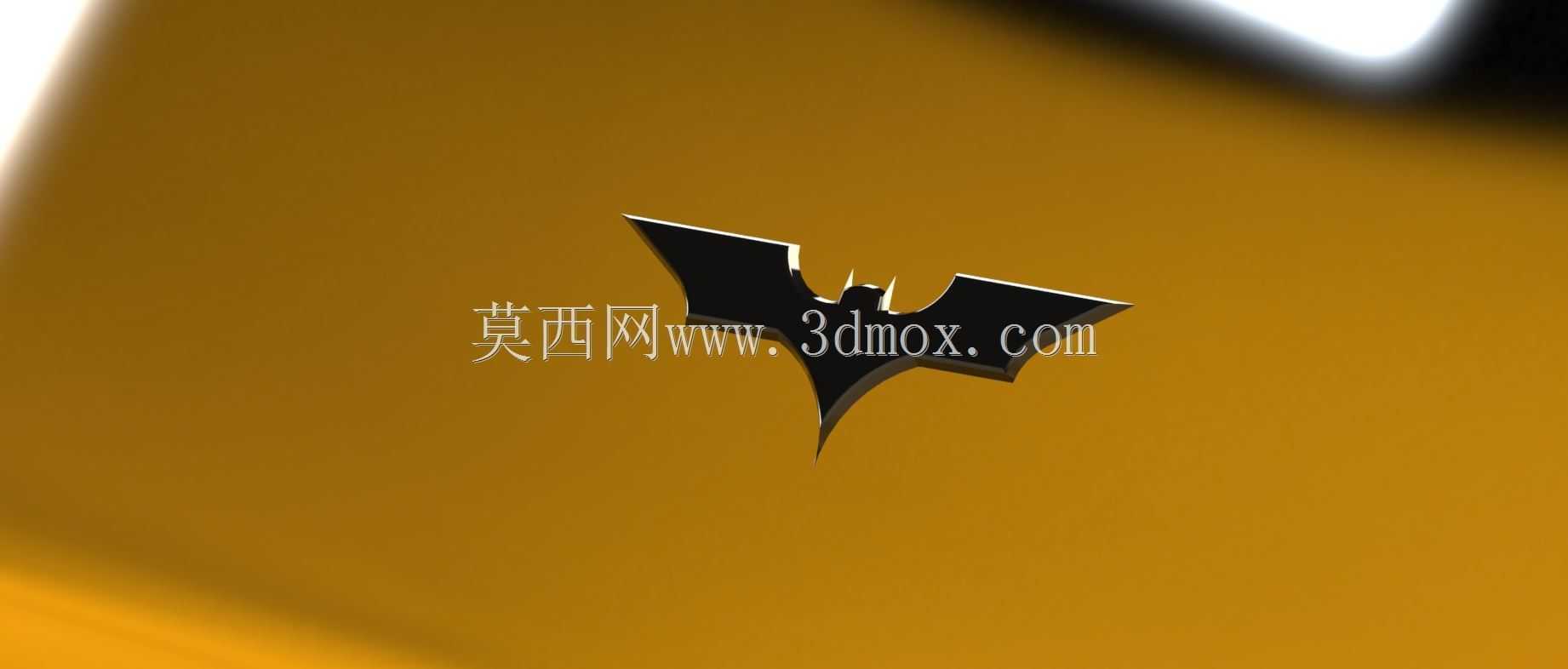

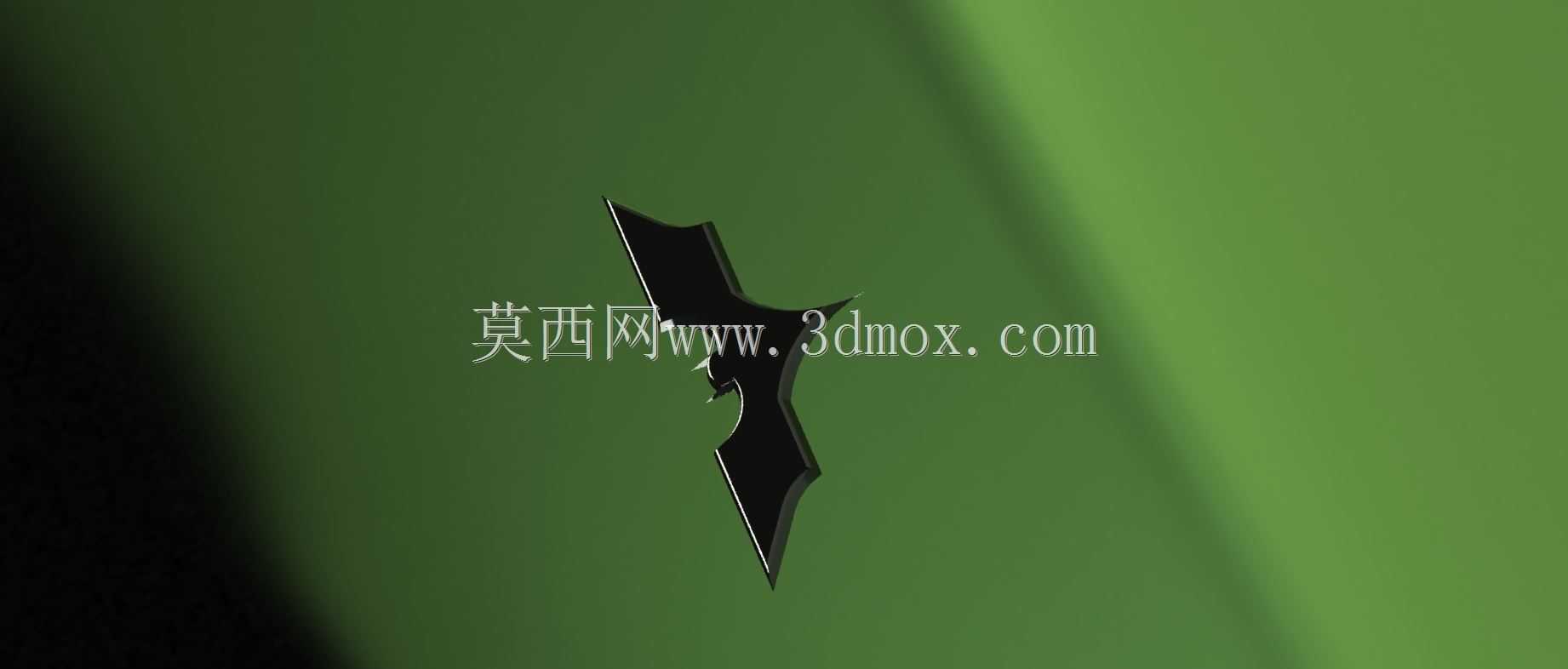

　　做这类影视IP衍生的立体标识结构，最先要考虑的是实际落地的安装场景，毕竟这类标识既可以做桌面装饰摆件的嵌件，也可以做主题场馆墙面的固定标识，还能适配文创周边的金属徽章、车载装饰贴的结构基底，不同场景下的安装边界差异很大。先从造型本身的设计逻辑说起，整个蝙蝠翼轮廓做了渐变式的厚度处理，翼尖位置厚度收窄到1.2mm，越靠近中心蝙蝠头部的位置厚度逐步抬升到3.5mm，这种厚度变化不是单纯为了视觉效果，而是兼顾了不同加工工艺的成型要求——如果做金属蚀刻工艺，翼尖的薄边能避免蚀刻时出现过腐蚀毛边，中心加厚区域则能保证冲压时的结构强度，不会因为外力按压出现变形。

　　很多人做这类标识建模时容易忽略背面的安装结构设计，实际工程化处理时，要根据不同安装场景预留对应的安装位：如果是粘贴式安装，背面要做0.3mm深度的沉台，用来容纳双面胶的厚度，避免粘贴后胶层外露影响边缘整洁度；如果是螺装固定，要在中心对称位置预留两个M2的螺纹柱安装位，两个安装孔的中心距要控制在18mm，这个尺寸刚好适配常见的墙面膨胀管、车载摆件底座的固定孔位，不会出现孔位对不上的问题。翼展方向的总宽度控制在120mm，纵向总高度控制在60mm，这个尺寸属于通用适配尺寸，既不会因为尺寸太小丢失造型细节，也不会因为尺寸过大限制使用场景，不管是做胸针大小的缩小版，还是等比例放大到1.2米的墙面标识，都可以通过参数化调整厚度比例实现，不需要重新重构曲面。

　　曲面建模的时候要注意边缘的倒角处理，整个外轮廓不能做尖锐直角，所有外露边缘都要做R0.5mm的圆角过渡，一方面是避免使用时划伤手指，另一方面是做阳极氧化、喷漆这类表面处理时，尖锐边角容易出现漆层挂流、氧化层厚度不均的问题，小圆角过渡能让表面处理的成品率提升至少30%。标识表面的光影效果不是靠贴图实现的，而是在曲面建模时做了0.2mm的微弧面抬升，中心区域比边缘区域高0.2mm，这样不管是金属抛光还是哑光喷塑，光线打上去的时候自然会形成中心亮、边缘暗的渐变效果，不需要额外做表面纹理处理就能呈现出立体感。

　　从实际使用的功能特性来看，这类立体标识不需要做活动结构，整体为一体式结构，结构强度要满足1.5米高度自由跌落无开裂的要求，所以在建模时要注意壁厚的均匀性，不能出现局部壁厚突变的情况，翼尖位置虽然厚度薄，但过渡段的斜率要控制在1:8以内，避免注塑或者压铸时出现缩痕、填充不足的问题。如果是做透光版本的标识，比如主题展厅的发光字，还要在背面预留2mm深度的灯槽，灯槽边缘要做遮光挡边，避免光线从边缘漏出来影响发光均匀度，灯槽的内部尺寸要适配常见的5050软灯条的宽度，不需要额外定制光源，能大幅降低落地成本。

　　很多新手做这类造型的时候容易把蝙蝠耳的位置做的过于尖锐，实际生产中这种尖锐结构在脱模、运输过程中很容易断裂，所以两个蝙蝠耳的顶端要做R0.8mm的圆角，既不破坏整体造型的锐利感，又能提升结构的抗冲击性能。另外整个造型的对称度公差要控制在0.1mm以内，因为人眼对这类对称造型的偏差非常敏感，哪怕0.2mm的不对称都会让人感觉造型歪扭，建模时要以中心轴线为基准做完全对称约束，后期调整曲面时也要同步镜像调整，避免出现左右翼型不一致的问题。

　　不同应用场景下的细节调整也有讲究，做车载装饰款的时候，整体重量要控制在15g以内，所以壁厚可以适当减薄到1.5mm，背面的胶层沉台要做网格状的纹路，提升双面胶的粘贴强度，避免车辆行驶过程中因为震动脱落；做桌面摆件款的时候，底部要做一个直径20mm的平面安装位，可以搭配金属底座或者亚克力底座，重心要控制在中心位置，倾斜15度不会倾倒；做墙面大型标识的时候，要在背面预留加强筋结构，加强筋的厚度为主壁厚的0.6倍，避免大尺寸下出现平面翘曲变形，安装孔位要按照墙面安装的间距要求调整，保证固定后受力均匀，不会因为长期悬挂出现变形。
