传动系统用C型开口槽通用联轴器结构

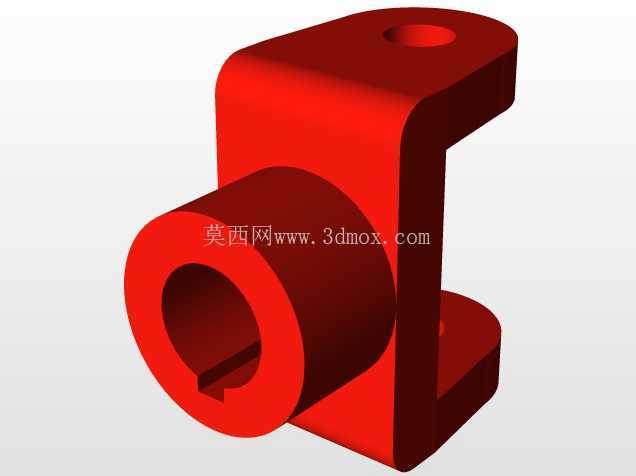

　　在中小功率传动系统的轴系布局里，这类带开口夹紧槽的C型支架联轴器，常被用在安装空间受限、需要频繁拆换轴端部件的工位，比如小型输送线的动力端、非标自动化设备的模组传动衔接处，还有部分低压配电设备里的调节机构传动链路，它不需要完全拆解两端的轴系就能完成拆装，对现场维护的友好度比传统刚性联轴器高不少。从结构功能来看，这个零件集成了轴夹紧与支架固定两个核心功能，下方的圆筒段是轴连接端，内壁开的轴向通槽是夹紧变形的核心结构，当轴插入内孔后，通过圆筒侧壁的锁紧螺栓收紧开口，就能靠抱紧力把轴和联轴器牢牢固定，传递额定范围内的扭矩，相比键连接的结构，这种夹紧式的固定方式不会在轴表面加工键槽，不会削弱轴的抗弯抗扭强度，也能避免键连接带来的回程间隙，适合对传动精度有一定要求的中低速传动场景。

　　上方的C型支架段是安装固定端，上下两个平行的支耳上开有同轴的光孔，用来穿装固定销轴或者连接螺栓，把联轴器的支架端和设备的固定机架或者摆动部件连接，支耳和圆筒段之间的垂直立板是主要的承力结构，设计时特意做了圆角过渡，避免应力集中在立板和圆筒、支耳的衔接位置，防止长期受交变载荷时出现开裂问题。做这个结构的三维建模时，首先要确定的是轴孔的公称尺寸，这个尺寸直接和适配的轴径对应，内孔的公差一般选H7级，保证和轴的过渡配合，开口槽的宽度通常取轴径的十分之一到八分之一，槽的深度要超过内孔的中心轴线，这样锁紧的时候圆筒段能产生足够的弹性变形，抱紧轴的表面，不会出现打滑的问题。

　　C型支架的两个支耳间距要匹配安装位的连接部件厚度，支耳上的安装孔中心到轴孔中心的垂直距离是核心安装尺寸，这个尺寸直接决定了整个传动组件的安装高度，建模时要严格控制这个尺寸的公差，避免安装时出现轴系不对中的问题。立板的厚度要根据传递的扭矩大小核算，太薄的话受径向力时容易变形，导致轴端跳动超差，太厚又会增加不必要的重量，浪费材料。从安装边界来看，这个联轴器的轴向占用空间是圆筒段的长度加上支耳的厚度，径向方向的最大轮廓是C型支架的外侧宽度，安装时要注意在圆筒段的开口侧预留足够的扳手空间，方便拧紧锁紧螺栓，支架端的两个支耳外侧也要预留装拆固定销轴的操作空间，不能被周边的设备构件挡住。

　　实际应用中，这类联轴器能补偿少量的轴系径向偏移和角度偏移，不像刚性联轴器对轴对中的要求那么苛刻，能降低安装时的调试难度，在一些需要经常调整传动位置的小型设备里，这种一体式的结构比分体式的联轴器加支架的组合零件数量更少，装配工序更简单，也减少了多个零件连接带来的累积误差。建模过程中，所有的棱边都做了合适的倒角或者圆角处理，除了之前提到的应力集中位置的大圆角，外露的棱边做小倒角去除毛刺，避免装配时划伤操作人员，轴孔的两端也做了导入倒角，方便轴的顺利插入，不会因为孔口的锐边刮伤轴的表面镀层。需要注意的是，这种夹紧式的联轴器传递的扭矩有一定上限，适合扭矩不超过50N·m的中低速传动场景，如果是重载或者高速传动的工况，还是需要选用带键槽或者胀套结构的联轴器，避免抱紧力不足出现打滑失效的问题。在做装配验证的时候，要检查轴插入内孔后，开口槽的剩余间隙是否均匀，锁紧螺栓拧紧后，圆筒段的变形是否均匀贴合轴的表面，支架端的安装孔和配合部件的销轴是否能顺利穿入，没有卡滞的情况，保证整个传动链路运行平稳，没有异常的振动和噪音。
