内螺纹连接两片式手动球阀结构

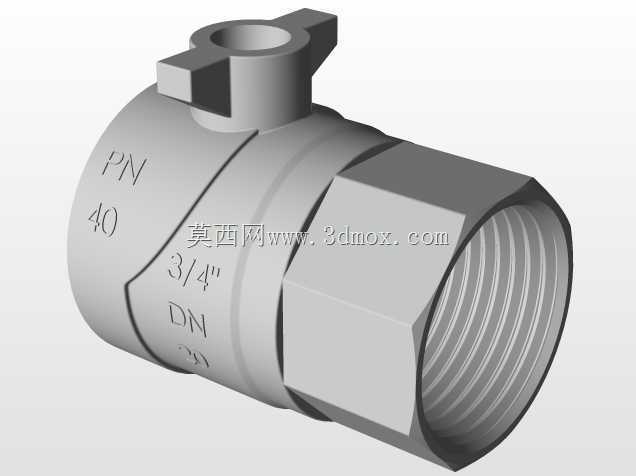

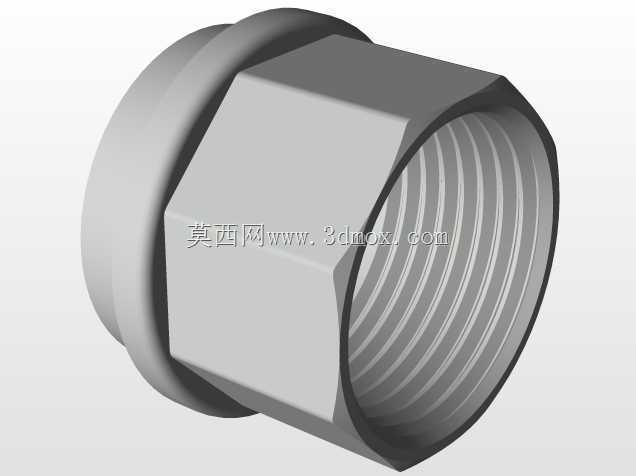

　　这款两片式内螺纹手动球阀，核心应用场景覆盖民用给排水、小型液压站支路、化工介质输送支管、压缩空气管网等对通断控制有需求的管路系统，作为管路系统中最常用的截断类元件，它的核心作用是通过手柄旋转90度即可实现管路介质的完全通断，相比闸阀、截止阀，操作行程更短，密封可靠性更高，流阻更小，全通径结构下介质流经阀体时几乎没有压损，适合输送水、油品、低压气体、弱腐蚀性流体等多种介质。从结构设计思路来看，采用两片式阀体结构，也就是左右阀体通过螺纹拼接而成，相比一体式球阀，加工难度更低，后期维护更换密封件时无需整体切割管路，只需拆开阀体连接部位即可更换PTFE密封座，大幅降低现场运维成本；阀体流道采用全通径设计，通径尺寸与连接管道内径完全匹配，

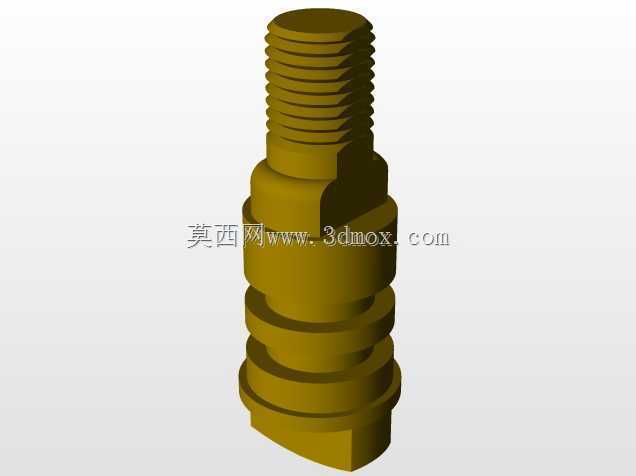

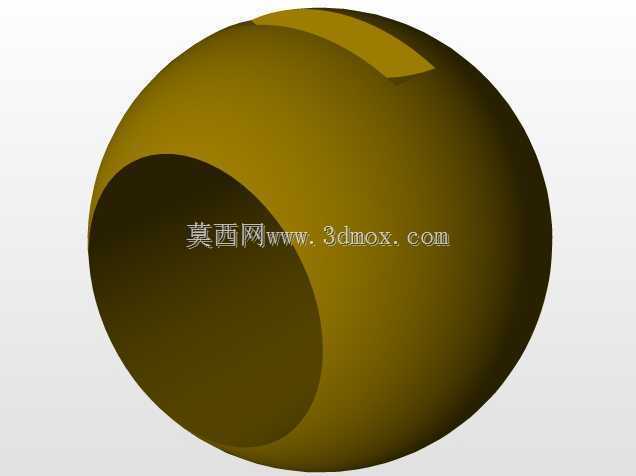

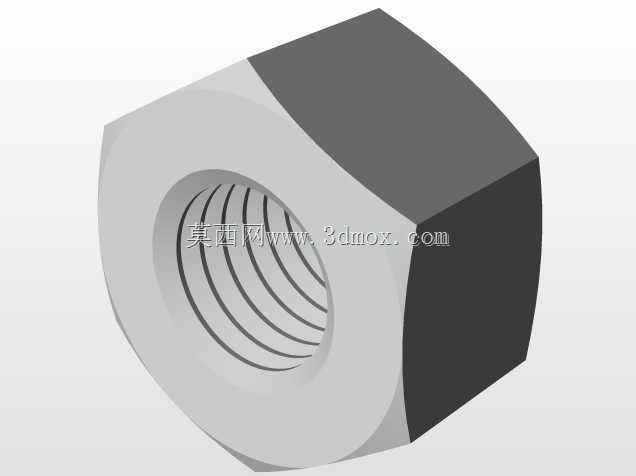

　　既减少介质流动阻力，也避免介质中的杂质在阀腔内部沉积卡滞阀芯。阀芯采用浮动式球芯结构，球芯与左右两侧的密封座紧密贴合，在介质压力作用下，球芯会向出口侧密封座轻微偏移，进一步压紧密封面，实现压力自紧式密封，压力越高密封性能越好，无需额外施加预紧力即可保证低压下的密封效果。操作端采用扁方连接结构，手柄与阀杆通过扁方配合传递扭矩，阀杆处设置防吹出结构，即使阀腔内部压力异常升高，阀杆也不会被介质压力顶出阀体，避免介质泄漏引发安全隐患；手柄采用加长杠杆结构，操作时所需的手动力更小，开关位置有明确的限位结构，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员无需额外标识即可快速判断阀门开关状态，避免误操作。从安装边界来看，

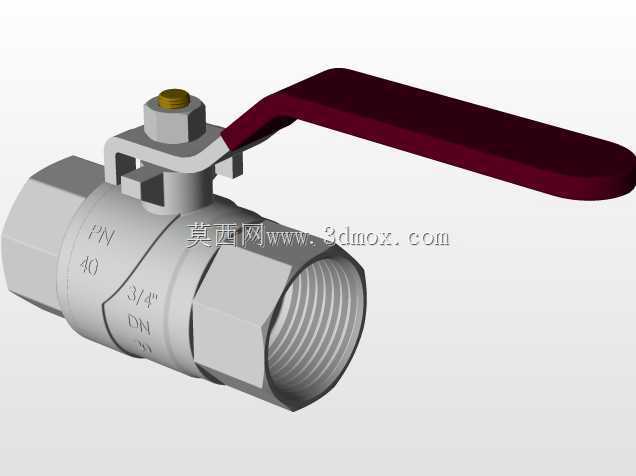

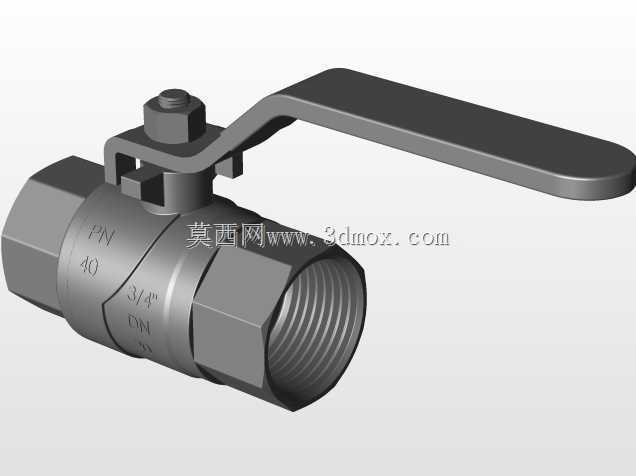

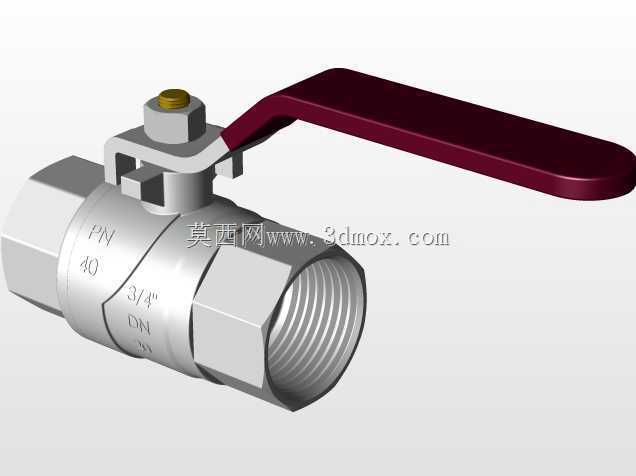

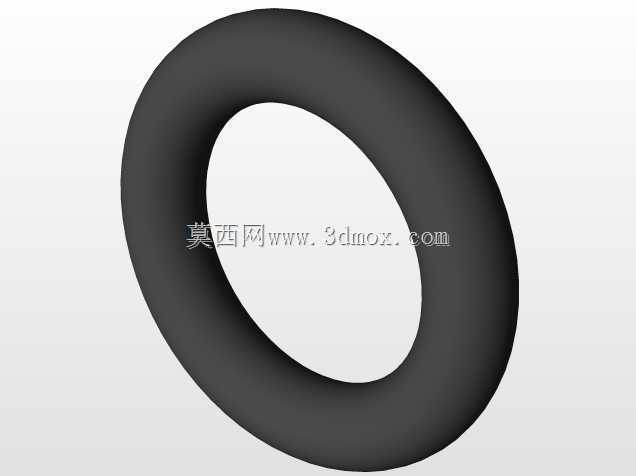

　　这款3/4英寸规格的球阀，两端内螺纹符合标准管螺纹规范，安装时无需焊接，只需在管螺纹处缠绕生料带或涂抹密封胶后与对应规格的外螺纹管路拧紧即可，安装方向不受限制，水平、垂直甚至倾斜管路都可以正常安装使用，安装时需预留足够的手柄操作空间，保证手柄可以完成90度旋转无遮挡，避免安装后手柄被周边设备或管路阻挡无法正常开关。外形尺寸方面，阀体总长度、阀体对边尺寸、手柄展开长度都符合通用五金配件的安装尺寸规范，可直接替换同规格的老旧球阀，无需改动原有管路布局，适配性极强。密封件采用改性聚四氟乙烯材质，耐磨损、耐腐蚀，适用温度范围覆盖-20℃到120℃，可满足绝大多数常规工业与民用场景的使用需求，阀杆与阀体之间设置双重O型圈密封，

　　避免阀杆转动位置出现介质渗漏。在实际选型使用中，需要注意匹配管路的公称压力，这款PN40规格的球阀可承受最高4.0MPa的工作压力，选型时需保证管路实际工作压力不超过该额定值，同时根据输送介质的特性确认密封件材质的兼容性，避免强腐蚀性介质损坏密封件导致泄漏。建模过程中严格遵循机械设计手册中球阀的相关尺寸规范，所有配合部位的公差都按照实际加工要求设置，比如阀体拼接螺纹的公差、球芯与密封座的配合间隙、阀杆与阀体的配合公差都完全符合实际生产要求，可直接用于生产加工的参考，也可用于管路系统的三维布局仿真，提前验证安装空间是否充足，避免现场安装时出现干涉问题。
