连杆式平行开合气动夹持执行机构

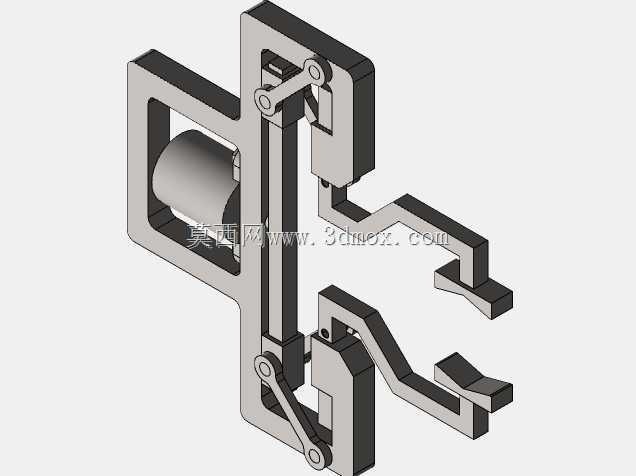

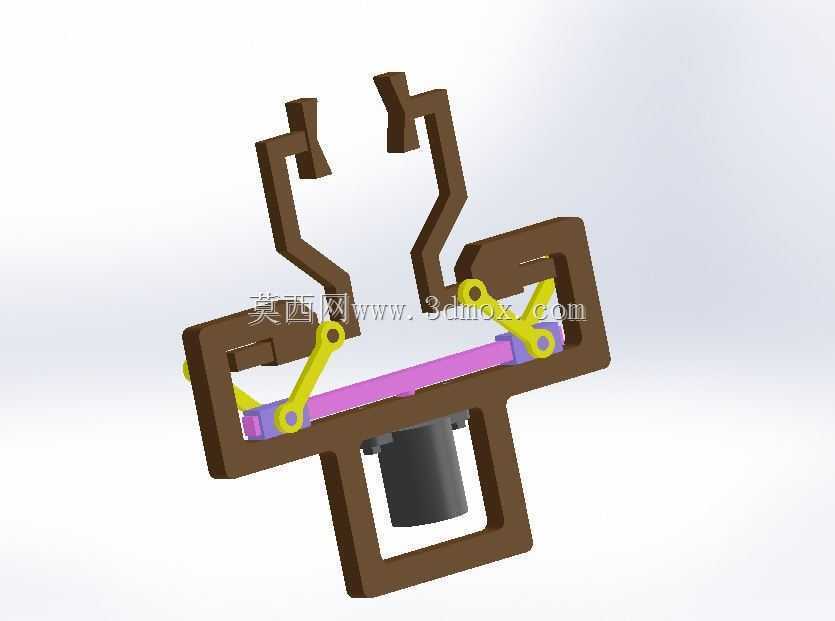

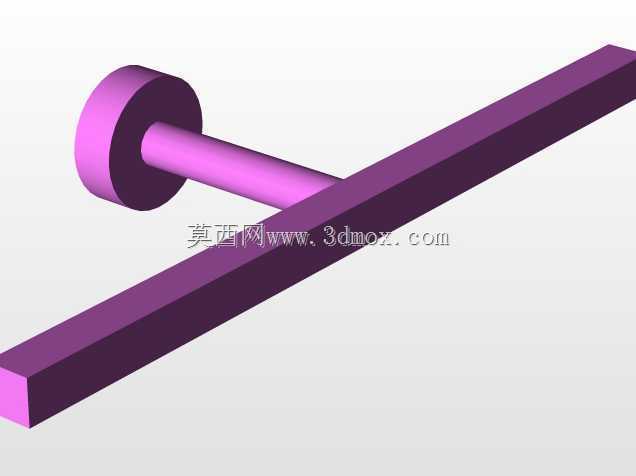

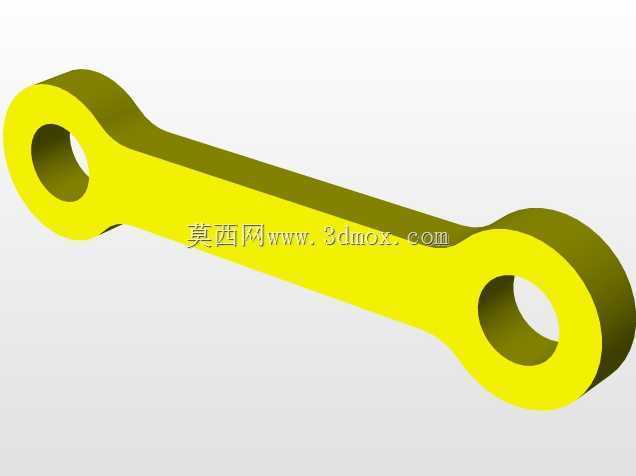

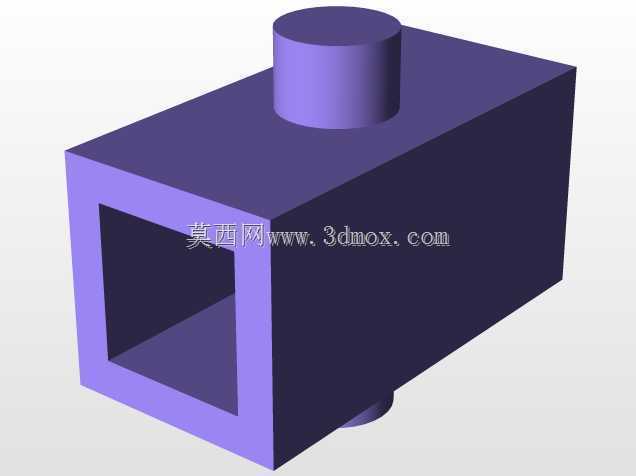

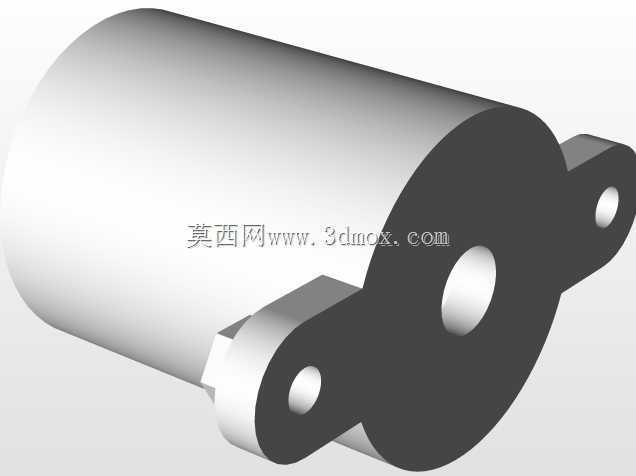

　　该夹持机构属于工业自动化生产线末端执行的核心功能部件，主要适配小规格工件的抓取、转移、定位工序，常见应用场景覆盖电子元器件插装工位的元件拾取、小型五金件冲压上下料的工件转运、装配线体上的零件对位夹持，也可作为小型变压器生产过程中硅钢片叠装、引线端子夹持的专用工装部件使用。从结构功能来看，该机构采用对称双摇杆连杆传动布局，底部设置标准气缸安装位，以气缸直线往复输出作为动力源，通过紫色连杆的水平位移带动两侧黄色铰接连杆同步摆动，最终驱动棕色夹臂实现平行开合动作，相较于传统的齿轮齿条式平行夹爪，该连杆结构的传动间隙更小，夹爪开合过程中无侧摆偏移，夹持力传递更均匀，不会出现夹爪外张时的角度偏差，适配对夹持同轴度要求较高的圆柱形、

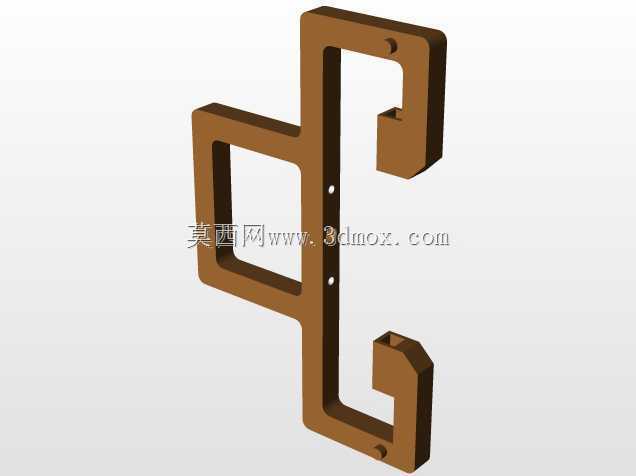

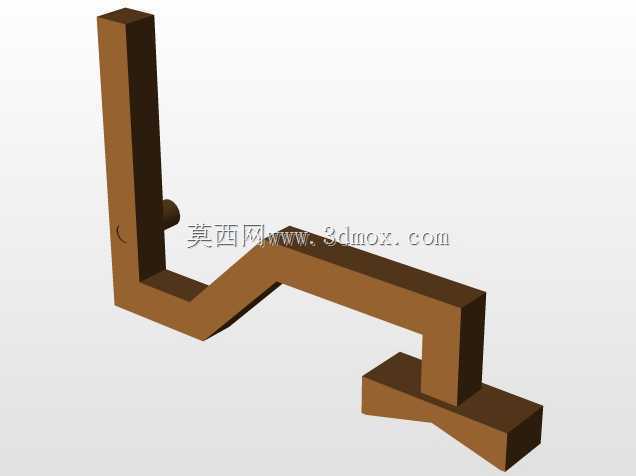

　　方形小工件抓取场景。设计过程中优先考虑了安装边界的适配性，整体框架采用一体式框型承载结构，底部气缸安装位预留了标准气缸的法兰安装孔位，可直接适配缸径16-25mm的标准笔形气缸，无需额外加工转接板；夹臂末端预留了夹指安装槽，可根据被夹持工件的外形更换橡胶垫、V型块、平压头等不同形式的夹指，无需改动主体连杆结构即可覆盖不同材质、不同外形工件的夹持需求。从传动逻辑来看，两侧连杆的铰接点位置经过反复校核，当气缸处于伸出极限位置时，两侧夹臂处于完全闭合状态，此时连杆传动处于接近死点的位置，即使气源压力出现小幅波动，夹臂也不会自行松脱，能够保证夹持状态的可靠性，避免工件转运过程中出现掉落风险；当气缸回缩时，两侧夹臂同步向外张开，

　　张开行程可通过气缸的行程进行调整，单侧边的最大张开距离可达到35mm，可适配最大宽度70mm以内的工件夹持。外形尺寸方面，该机构整体主体框架的长宽尺寸控制在120mm*100mm以内，整体高度不含气缸的部分为65mm，安装时仅需通过框架底部的四个安装孔即可固定在移动滑台、机械臂末端或者工装台面上，安装占用空间小，不会和周边的送料轨道、定位挡块产生运动干涉。夹臂的运动轨迹经过仿真验证，开合全程中夹臂的夹持面始终保持平行，垂直方向的跳动量控制在0.1mm以内，对于需要将工件精准插入定位孔、装配位的工序，该结构能够有效降低对位偏差，减少工件和装配位的磕碰划伤。在材料选型的适配设计上，

　　主体承载框架采用硬质铝合金加工的方案即可满足常规工况的强度需求，连杆铰接位置预留了铜套安装位，长期往复运动时可通过铜套降低铰接轴的磨损，延长机构的维护周期；如果应用在有防静电要求的电子生产场景，可将夹指部分更换为防静电POM材质，避免夹持过程中静电击穿电子元器件。该机构的动力输入仅需单路压缩空气即可驱动，无需额外的传动齿轮、同步带等易损件，日常维护仅需定期在铰接点添加润滑脂，故障率远低于同规格的齿轮齿条式夹爪，适合在节拍较快、连续运行的自动化产线上长期使用。相较于市面上的标准平行气爪，该结构的夹臂伸出长度更长，可深入到有一定深度的型腔内部夹持工件，比如小型壳体类零件的内部撑持、凹槽内零件的拾取，这是常规短夹指标准气爪无法实现的功能，针对这类特殊工位，可直接调整夹臂的长度尺寸，无需改动整体连杆的传动比例，即可快速适配不同的伸入深度需求。
