卧式磨机固定式蒸汽动力装置结构

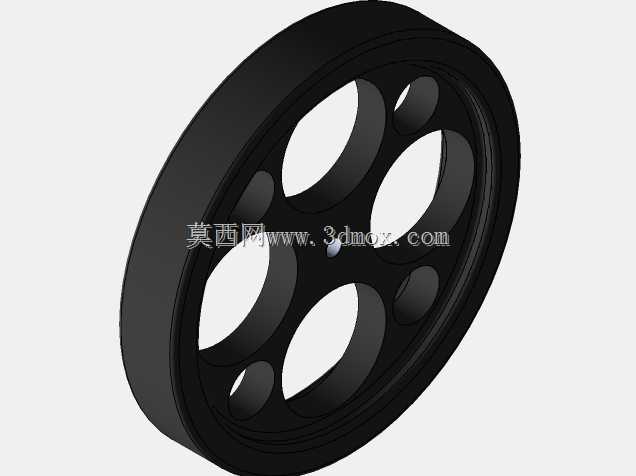

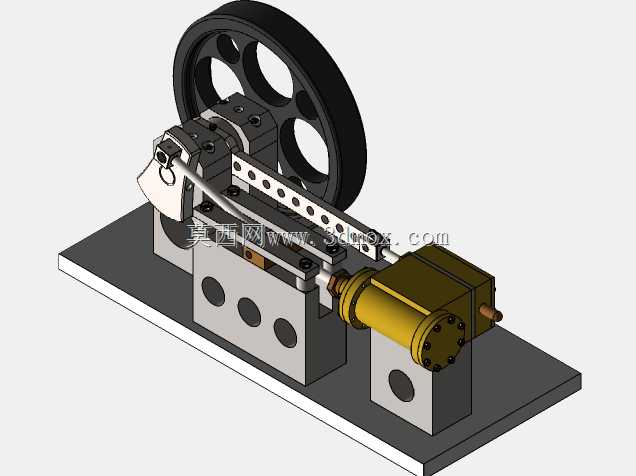

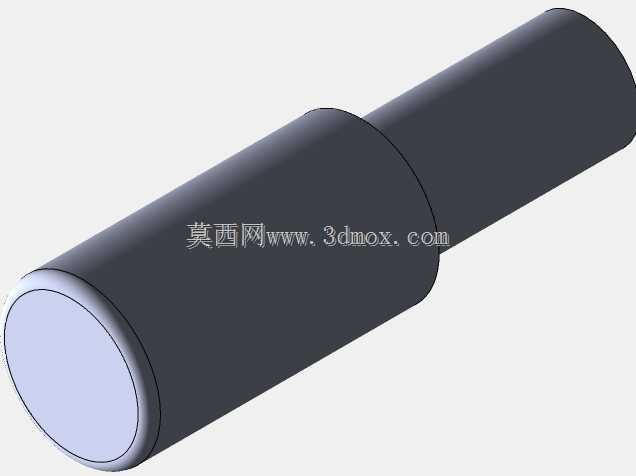

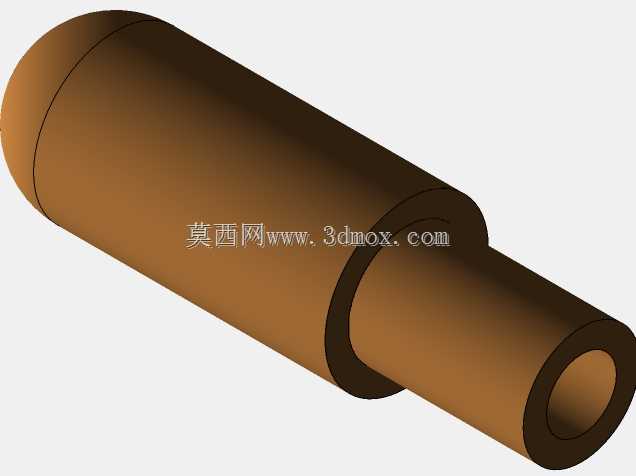

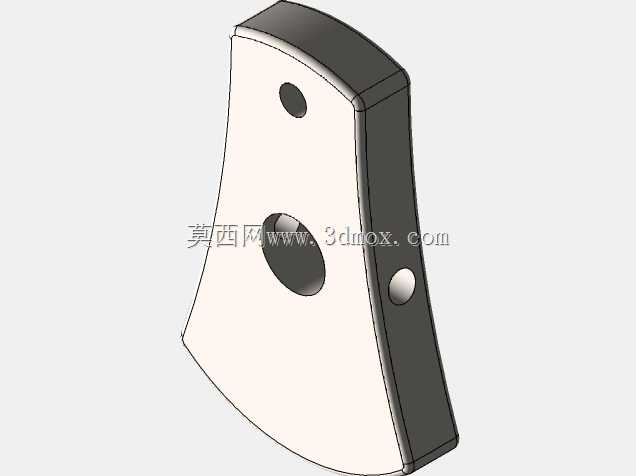

　　这类固定式蒸汽动力装置，核心应用场景集中在早期工业生产的固定作业点位，区别于机车、船舶等移动载具搭载的蒸汽动力单元，它不需要考虑行进过程中的颠簸、倾斜工况适配，整体结构可以依托固定安装基座做更稳定的布局设计，主要承担磨机驱动、厂区泵组输送、小型固定点位发电等持续稳定的动力输出任务。从实际功能来看，整套装置通过蒸汽在缸体内的压力差推动活塞做往复直线运动，再通过曲柄连杆结构将直线往复动作转换为飞轮的旋转运动，飞轮自身的大质量惯量可以抵消活塞往复运动的脉动冲击，让输出的转速更平稳，避免负载端出现转速波动影响磨机、泵组这类对转速稳定性有要求的设备运行。设计思路上，整套结构采用分体式布局，将气缸、曲柄连杆传动组、飞轮、

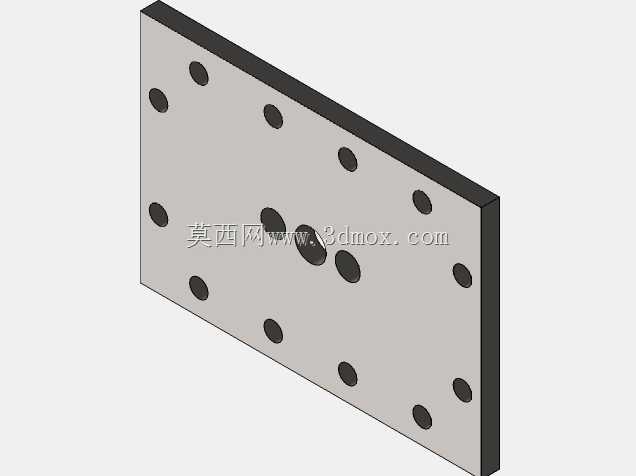

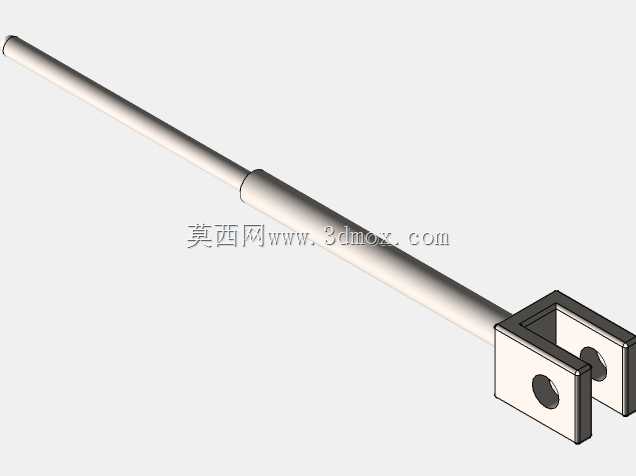

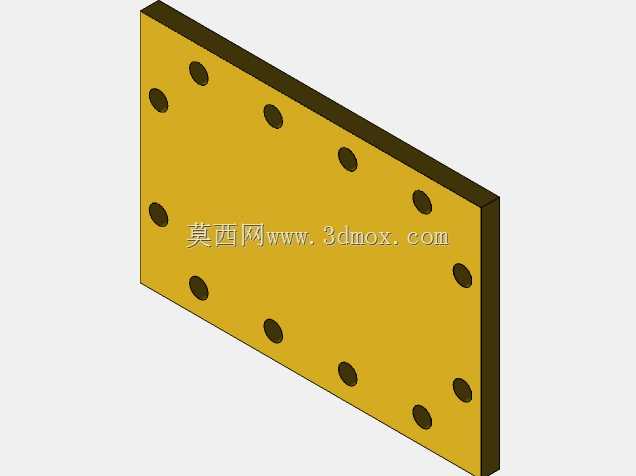

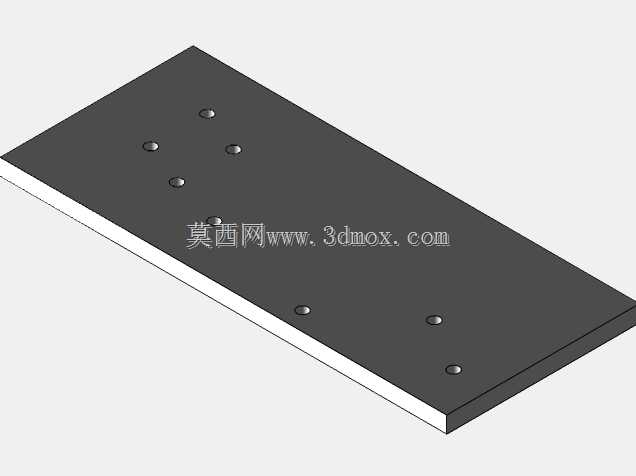

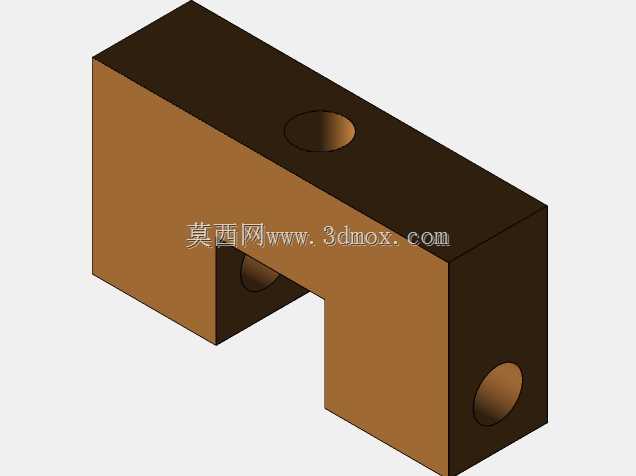

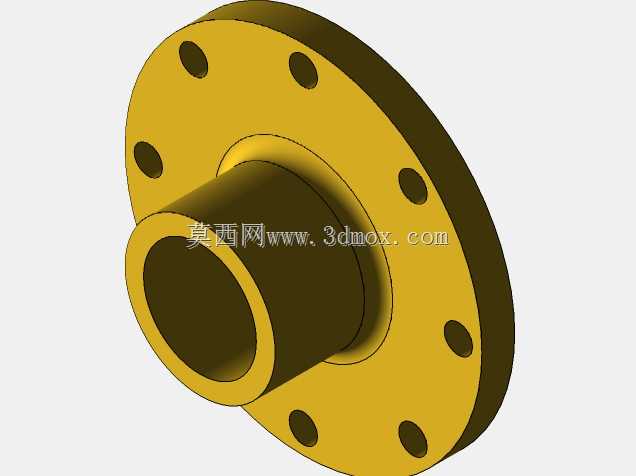

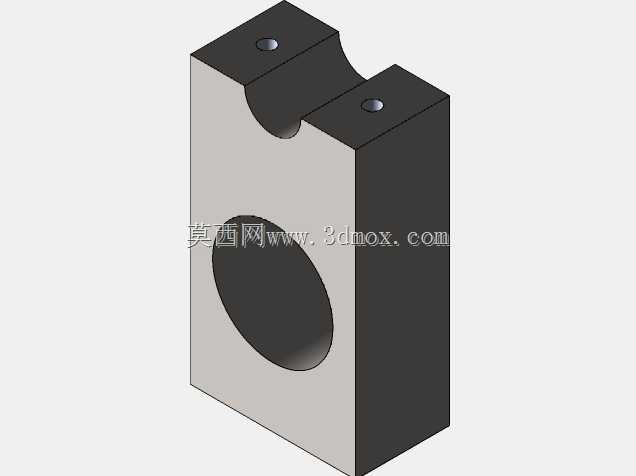

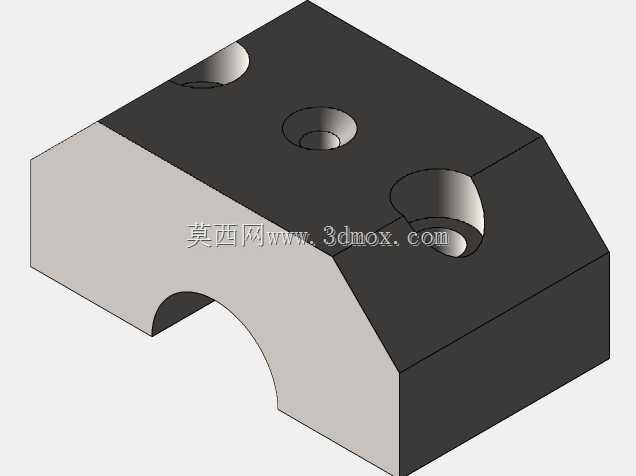

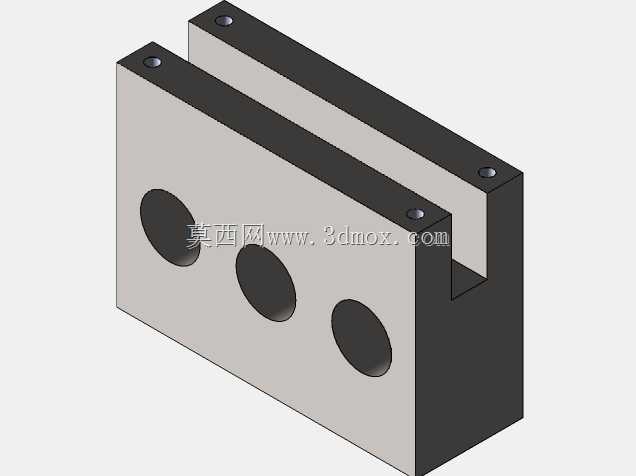

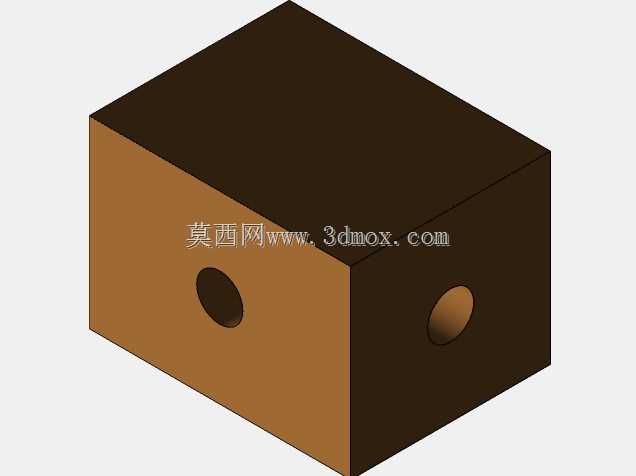

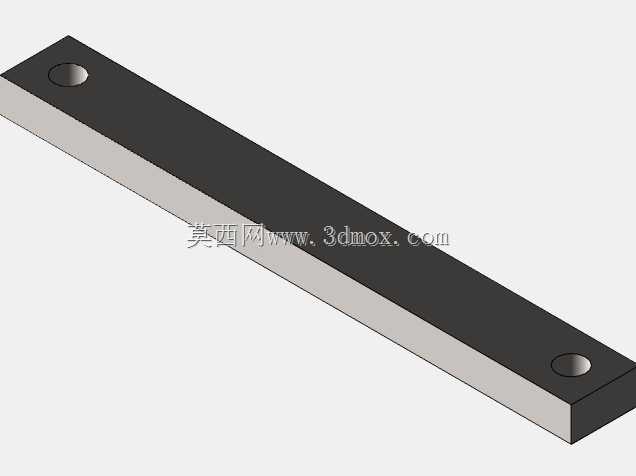

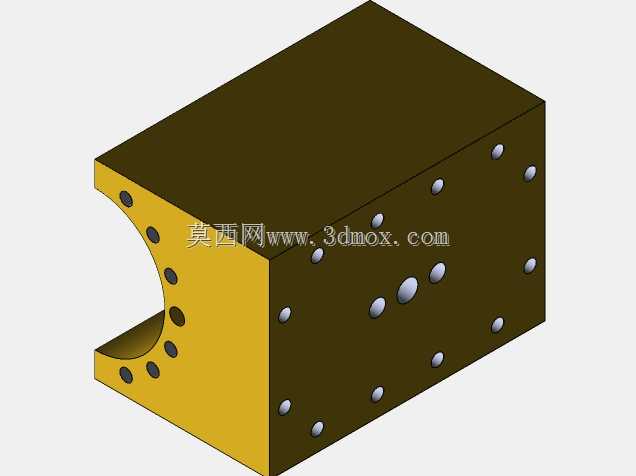

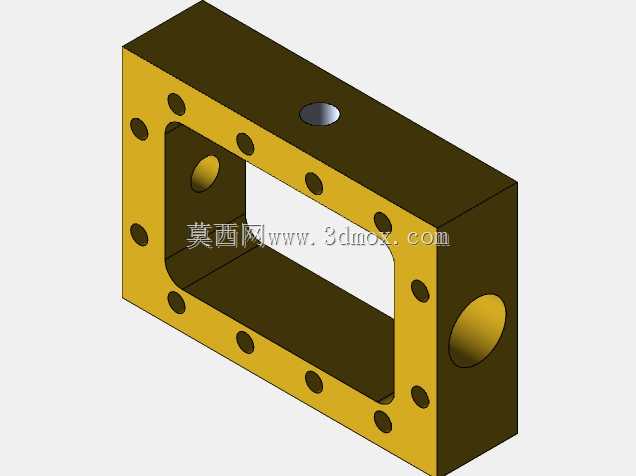

　　阀控机构分别固定在一体化的厚重安装底板上，各部件的安装定位面都做了铣平处理，保证装配时的同轴度与平行度要求，减少运行过程中的偏磨损耗；阀杆控制机构布置在气缸与传动组之间的位置，通过联动杆随飞轮轴的转动同步切换蒸汽进排气的通路，不需要额外设置独立的控制驱动结构，靠机械联动就能完成配气动作，结构可靠性更高，适合长期无人值守的固定工况运行。从安装边界来看，整套装置的重心集中在底板中下部，飞轮布置在传动组侧端，向外延伸的尺寸需要在安装时预留足够的安全防护空间，避免旋转部件与周边设施发生干涉；气缸端的蒸汽管路接口布置在缸体侧上方，接入管路时需要预留管路安装与保温层的操作空间，底板上的安装孔位按照对称布局设计，

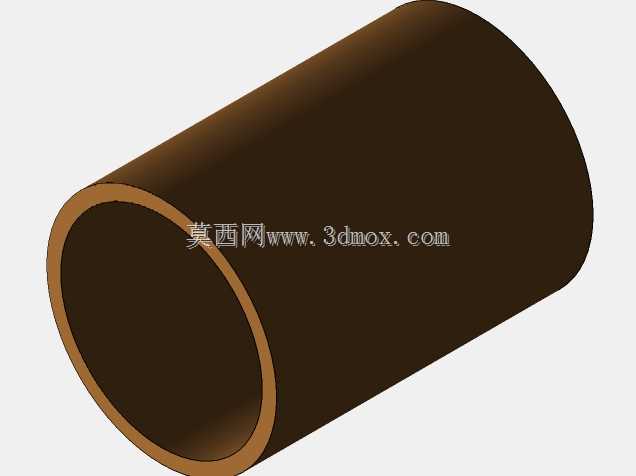

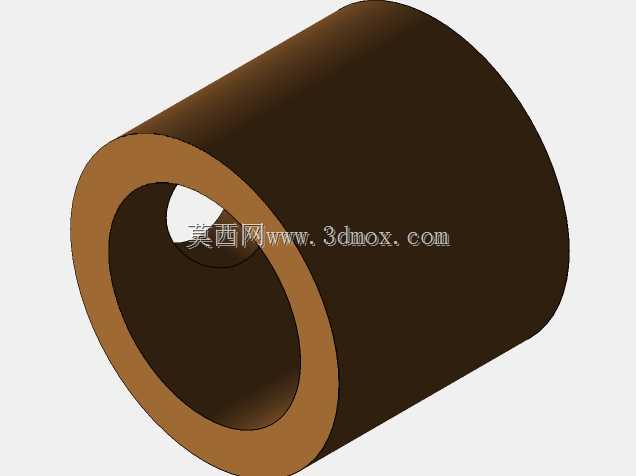

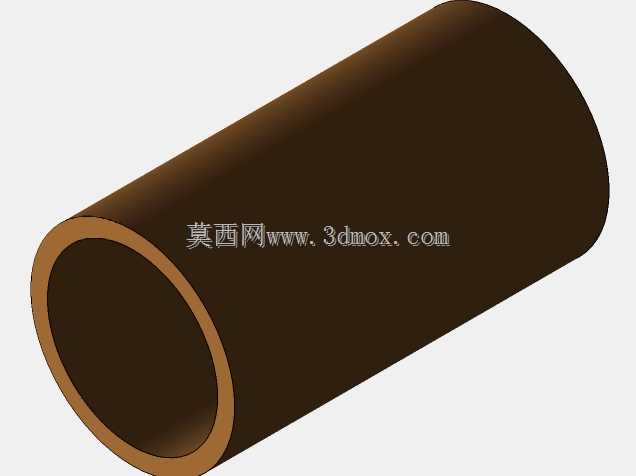

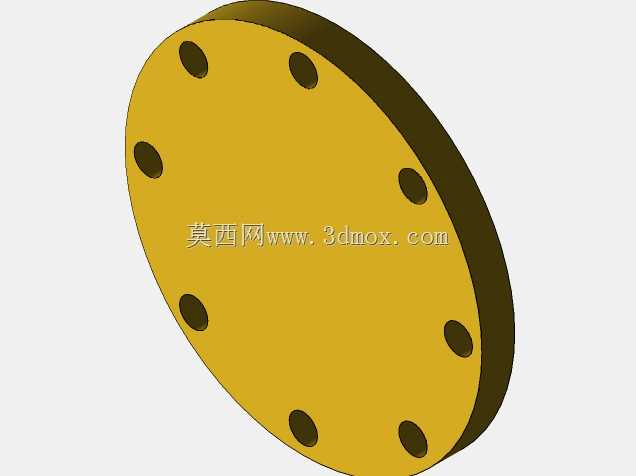

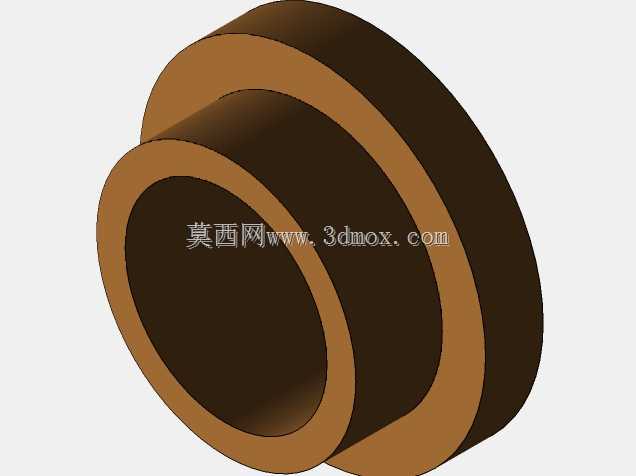

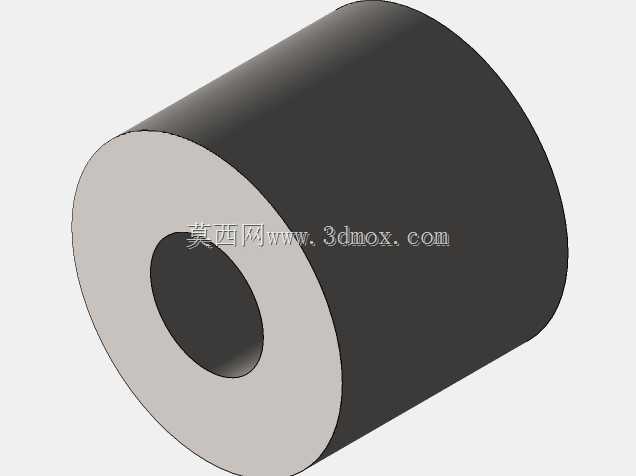

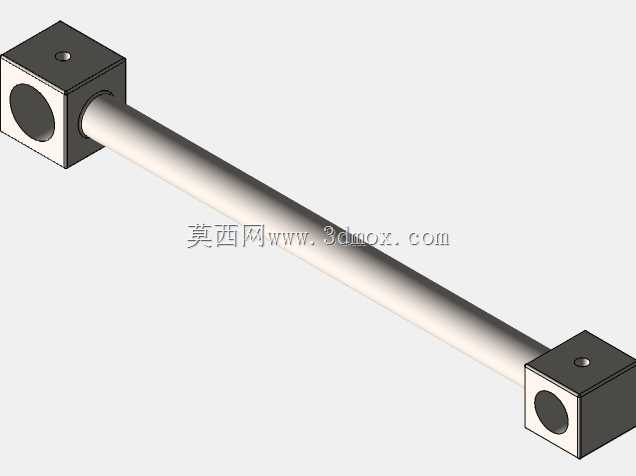

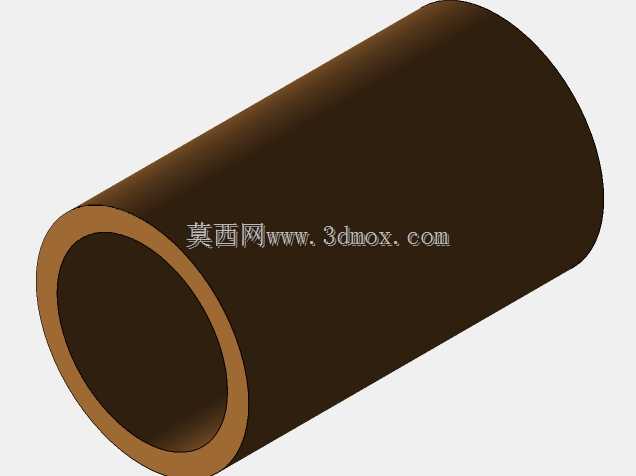

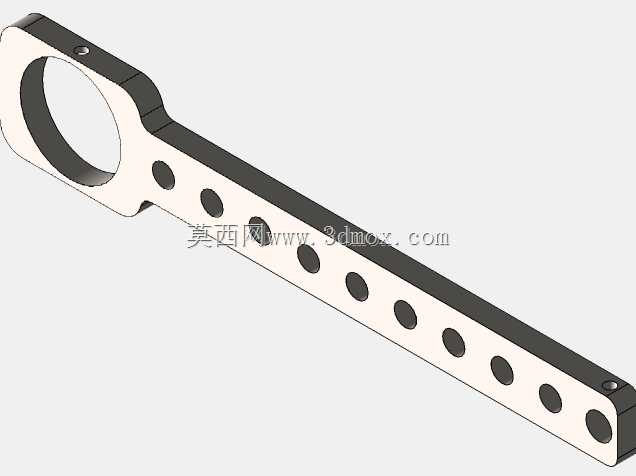

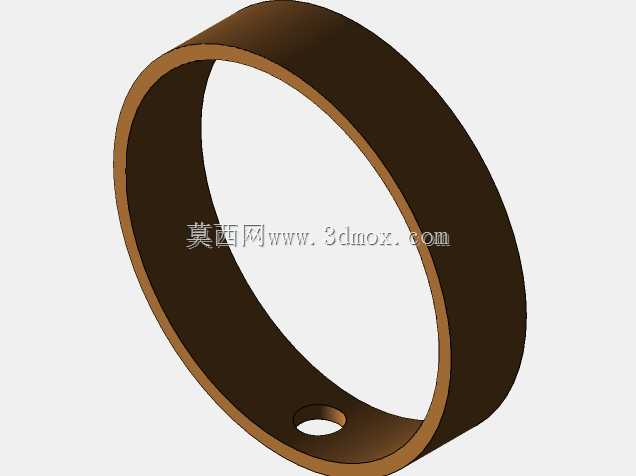

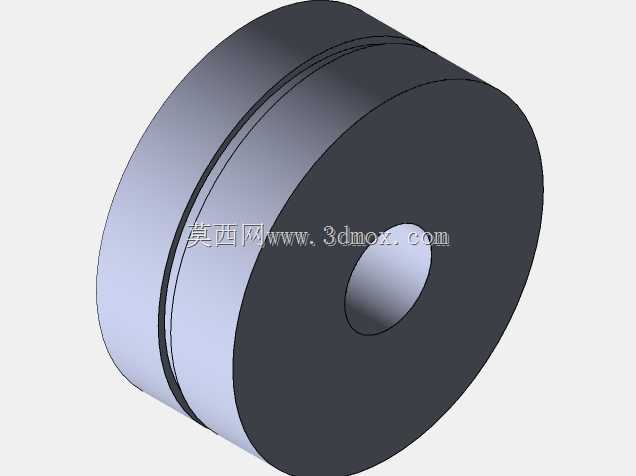

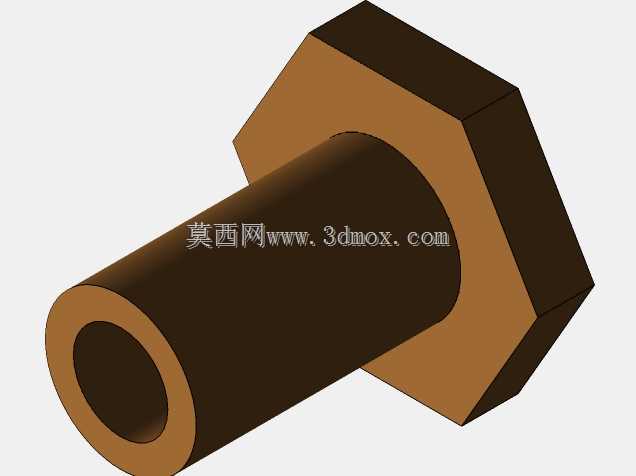

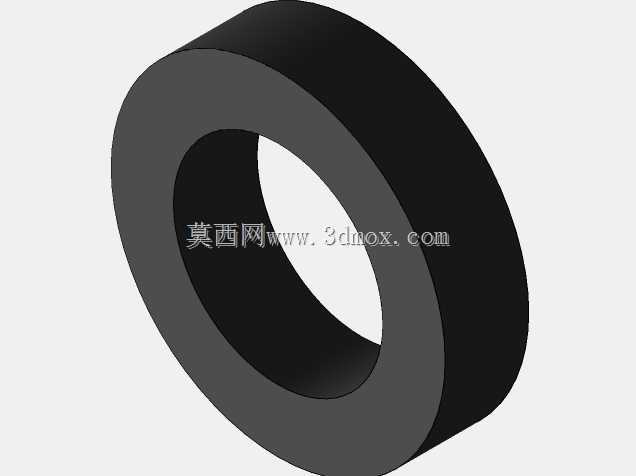

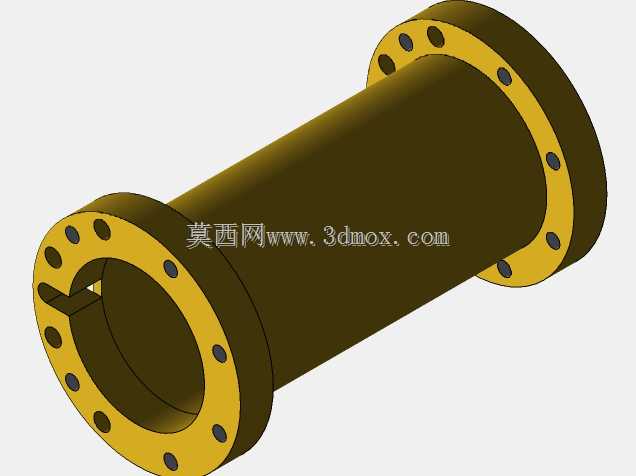

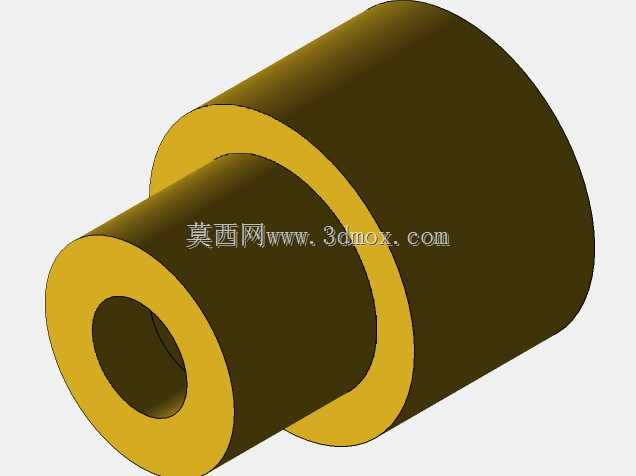

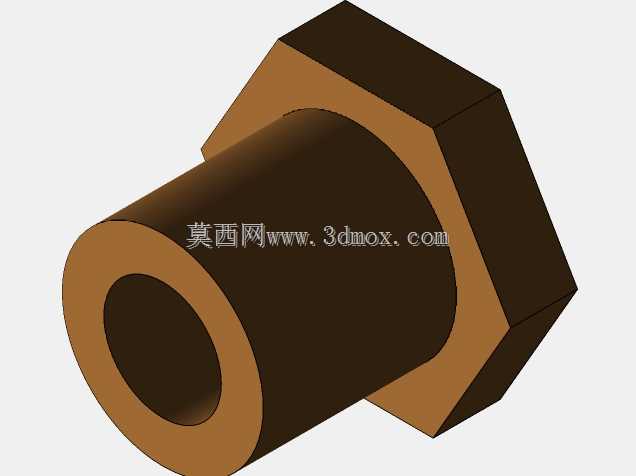

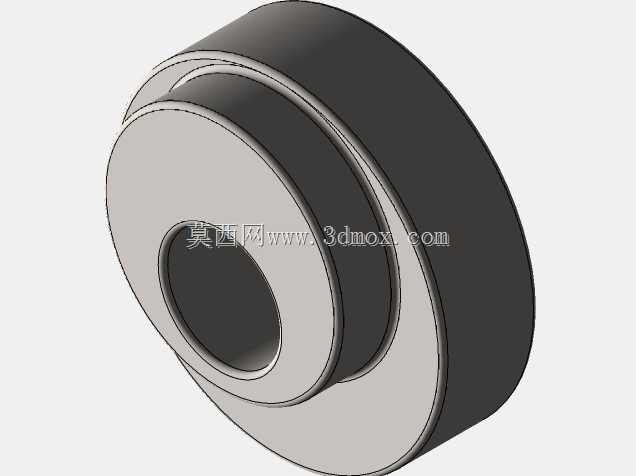

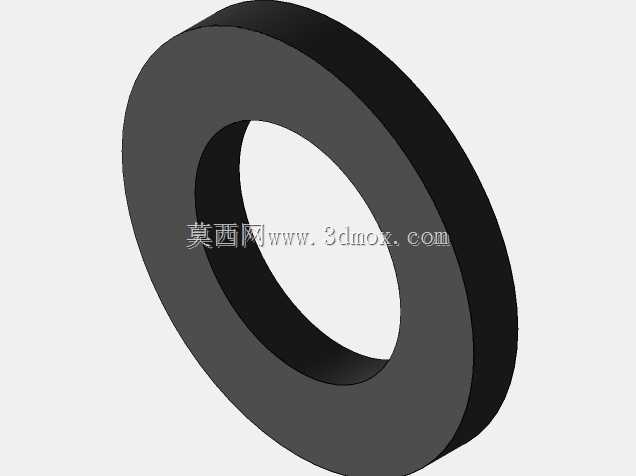

　　可以直接通过地脚螺栓固定在混凝土基础上，不需要额外做复杂的调平支架，安装时只要保证底板水平度满足传动部件的运行要求即可。结构细节上，连杆与活塞、曲柄的连接位置都采用了耐磨衬套设计，长期运行后只需要更换衬套就能完成维护，不需要整体更换连杆部件；缸体端盖采用螺栓紧固的密封结构，方便定期拆解检查活塞环的磨损情况，维护操作的可达性较好，适合厂区运维人员在现场完成常规保养作业。
