卧式多接管管壳式换热设备三维结构

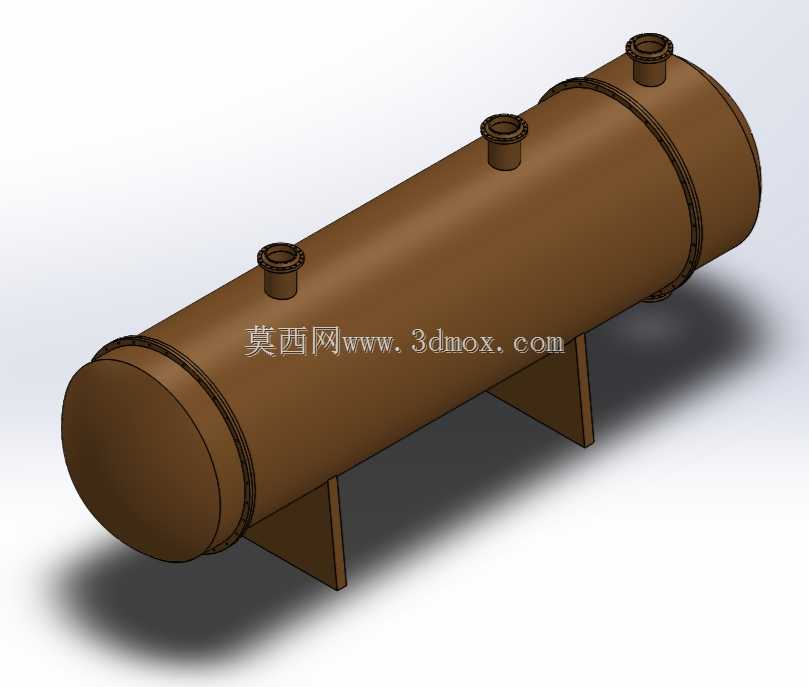

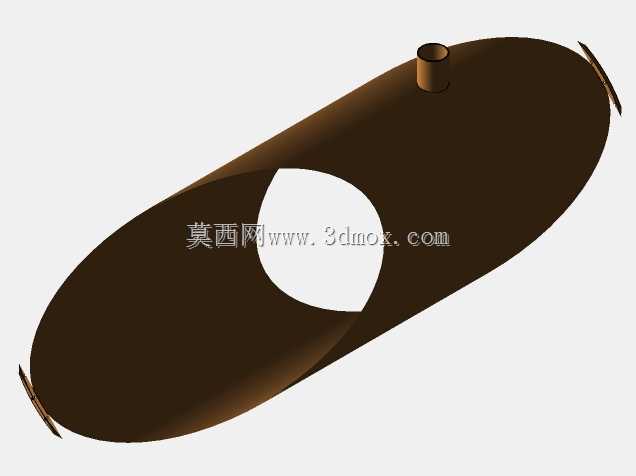

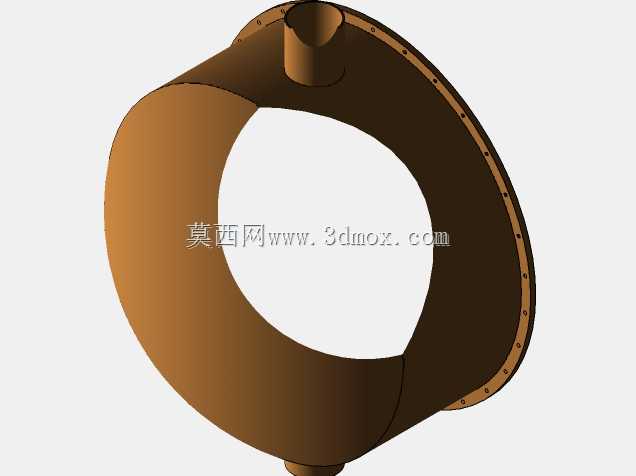

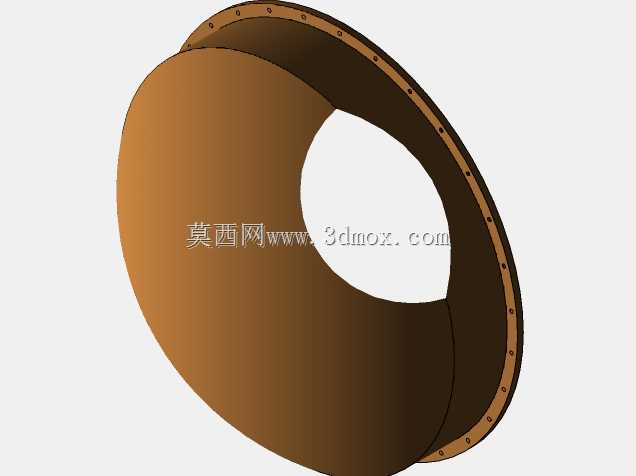

　　该换热设备为卧式管壳式结构，主要应用于化工、暖通、能源动力等行业的工艺介质冷热传递场景，可实现两种不同温度流体间的高效热量交换，满足工艺系统的温度调控需求，常见于精馏塔配套换热、循环水冷却、工艺介质预热等工况。设备主体采用卧式圆柱形壳体结构，壳体两端配置椭圆形封头，通过法兰结构实现与壳体的密封连接，方便后期管束的抽装检修；壳体底部设置两个对称的鞍式支座，作为设备的安装支撑结构，支座的安装孔位间距、支座高度均按照常规卧式压力容器安装规范设计，可直接适配常规混凝土基础或钢结构支架的安装边界，安装时需保证支座水平度偏差在允许范围内，避免设备运行时产生额外应力。壳体顶部沿轴向均匀布置三个接管，分别作为壳程流体的进出口及排气、排液接口，

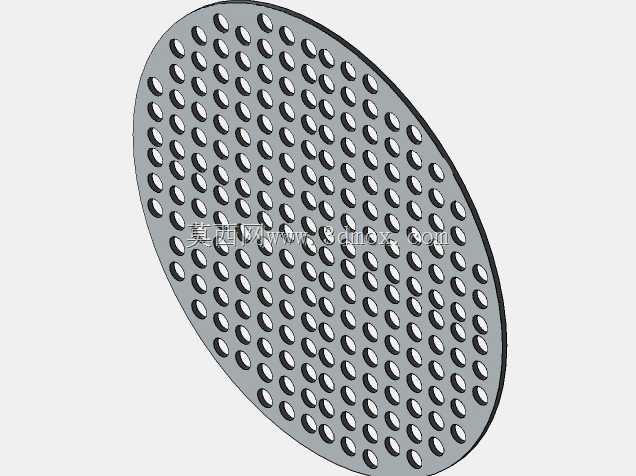

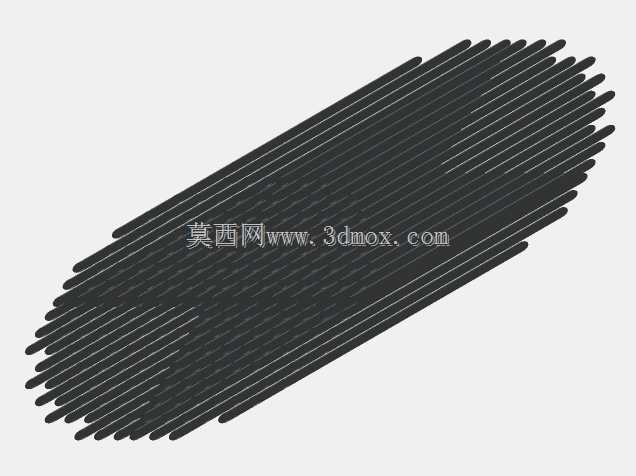

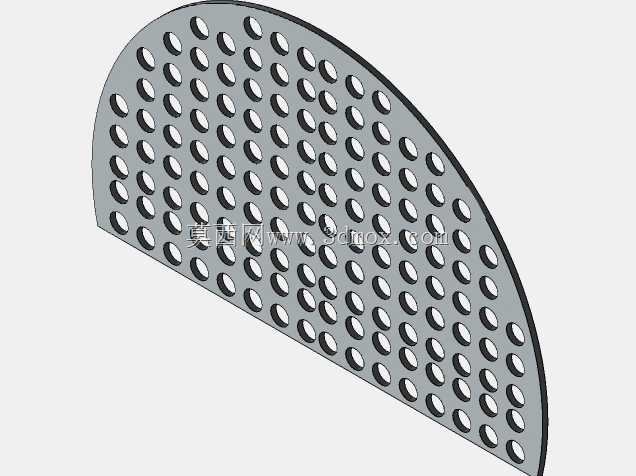

　　接管均采用标准法兰连接形式，可直接与现场工艺管道对接，接管的伸出长度、法兰密封面形式均符合通用管道安装要求，无需额外调整即可完成配管作业。设备内部设置管束结构，一种流体在管程内流动，另一种流体在壳程与管束的间隙内流动，通过管壁实现两种流体的热量传递，管束与管板采用胀接加焊接的连接形式，保证密封可靠性，避免两种流体发生串流。设计过程中充分考虑了设备的热膨胀补偿需求，壳体上未设置额外膨胀节，依靠管束与壳体的微小形变适配常规工况下的热胀冷缩量，适用于两种流体温差不大的换热场景；壳体外表面预留了保温层安装空间，可根据现场工况需求加装保温结构，减少热量损耗。设备的整体外形尺寸按照常规处理量级设计，壳体直径、长度比例经过优化，既保证足够的换热面积，又控制设备整体占地空间，满足中小型工艺系统的安装空间要求；鞍式支座的地脚螺栓孔采用长圆孔设计，可适配安装时的基础位置偏差，降低现场安装的调整难度。
