WEG系列三相异步驱动电机结构设计

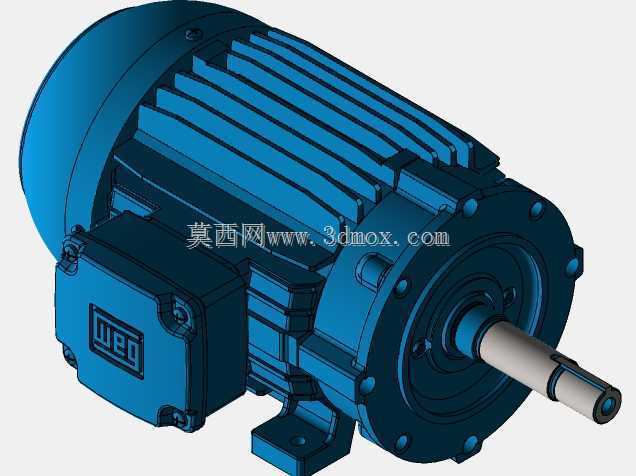

　　在连续输送类设备的动力单元选型中，驱动电机的安装适配性、运行稳定性直接决定整条产线的稼动率，这款卧式安装的鼠笼式三相异步电机，就是针对散料输送、皮带传动类工况做的结构优化设计，建模过程中完全还原了实物的装配逻辑与安装边界，能直接用于设备布局的干涉校验、动力单元的虚拟装配。从实际应用场景来看，这类电机广泛用在粮食输送、轻工产线、小型物料转运设备上，图中对应散料输送场景的驱动单元，负责给输送辊筒、传动带轮提供稳定的扭矩输出，适配常规380V工业供电场景，外壳采用带轴向散热筋的一体铸铁结构，散热筋的排布方向顺着电机转子的轴向布置，当电机尾部的散热风叶随转子转动时，气流能顺着筋条间隙快速带走定子绕组产生的热量，

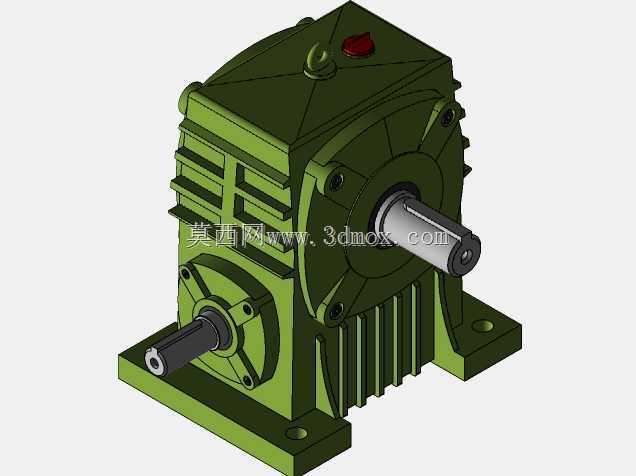

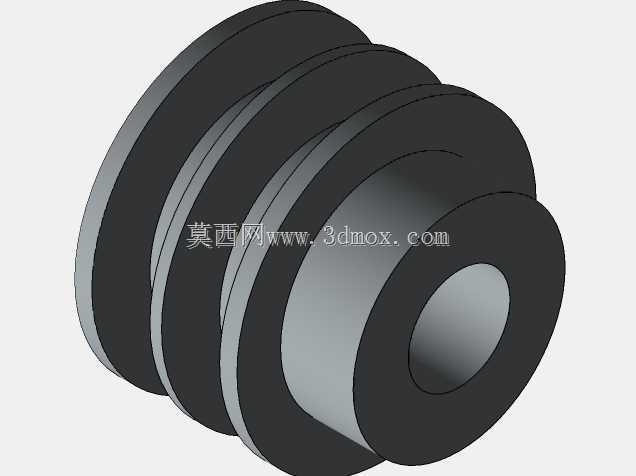

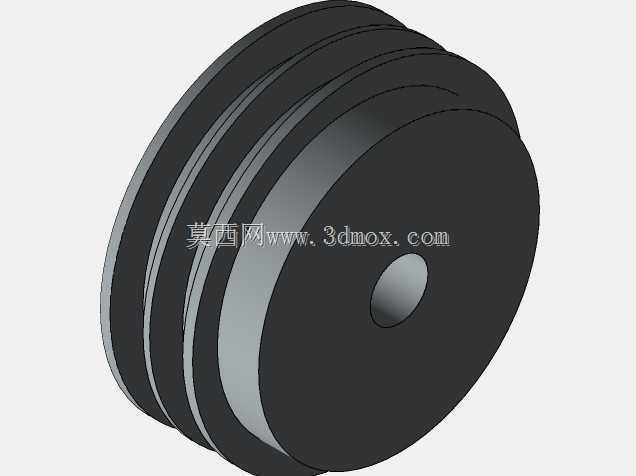

　　避免连续高负载运行时出现绕组过热退磁的问题。建模时优先还原了安装接口的尺寸精度：底部的安装脚座做了沉头螺栓孔设计，孔位间距、脚座平面的平面度公差都按照实物的安装标准做了还原，能直接对接常规的电机安装底座、设备机架的安装面，不需要额外做孔位适配调整；输出轴采用标准的圆柱轴伸带键槽结构，键槽的宽度、深度以及轴伸的长度都符合通用传动件的安装标准，不管是装联轴器对接减速机，还是直接装皮带轮带动传动机构，都能保证配合面的同轴度要求，减少运行时的径向跳动。接线盒的位置设置在电机机座的侧上方，做了独立的密封腔体结构，腔体内部预留了接线端子排的安装空间，进线口采用标准的防水格兰头接口，能适配车间多粉尘、偶尔有溅水的工况，避免接线部位受潮短路；

　　端盖部分采用止口配合结构，和机座的配合面做了定位凸台，装配时能自动保证端盖和机座的同轴度，减少转子转动时的偏心摩擦，两端的轴承位尺寸也按照标准深沟球轴承的安装尺寸做了还原，方便后续做维护拆装的模拟。从设计思路上来说，这款电机的建模没有做多余的外观简化，机座上的品牌标识凸台、吊环安装孔、散热风叶的外风罩结构都做了1:1还原，风罩采用镂空的格栅结构，既保证通风量，又能防止异物卷入风叶造成卡滞；转子部分的轴阶、轴承安装位、输出轴的退刀槽这些细节结构都完整呈现，能用来做电机的拆装模拟、传动链的扭矩传递仿真。在设备布局设计时，这款电机的外形尺寸边界清晰，轴向总长度、径向最大直径、接线盒的突出高度都做了精准还原，

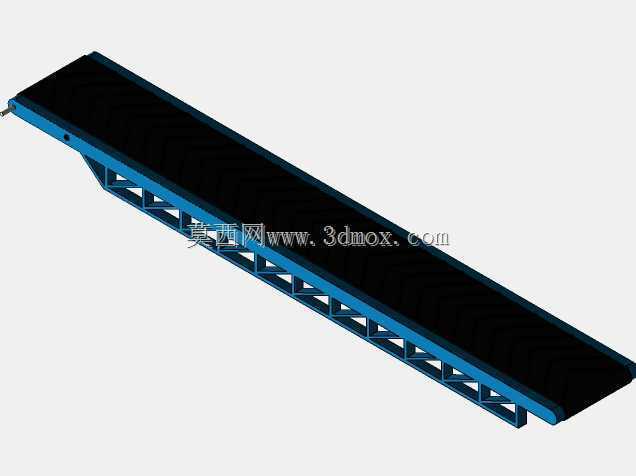

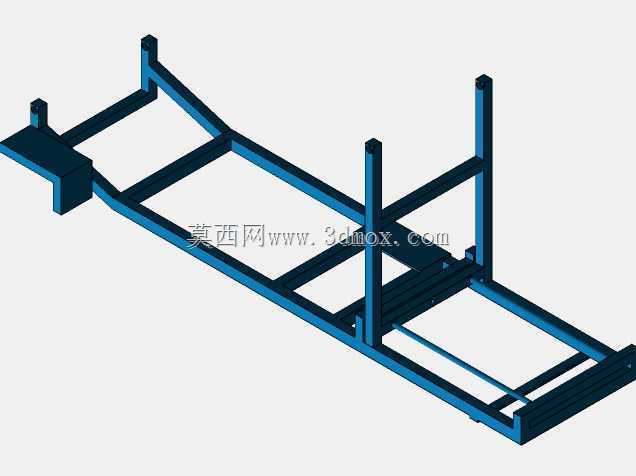

　　能直接导入到输送设备的总装配体中，校验电机和周边机架、护罩、传动部件的间隙，避免实际安装时出现干涉问题；比如在皮带输送机的设计中，用这个模型可以直接调整电机的安装位置，核对皮带轮的中心距，确定张紧机构的调节行程，不需要再反复核对二维样本的尺寸参数，能大幅缩短前期方案设计的周期。另外，电机的底脚安装面到输出轴中心的中心高尺寸是选型时的核心参数，建模时严格按照对应机座号的标准中心高做了定位，保证安装后输出轴和配套传动部件的中心高一致，避免出现皮带偏磨、联轴器偏心的问题；端盖上的固定螺栓排布、轴承端盖的密封槽结构也都做了细节还原，能用来做维护场景的拆装培训，或者做零部件的测绘参考。
