适配红外传感设备的挂载减震支架结构

　　这款挂载式支架主要面向移动巡检、低空作业、工业设备在线监测等场景的红外传感设备搭载需求，解决传感模块在设备运行、载体移动过程中因振动导致的成像偏移、数据采集误差问题。在实际工业现场应用中，这类支架常被搭载在巡检无人机、流水线移动检测工位、户外轨道巡检机器人上，用来固定红外热成像传感单元，确保传感镜头在载体行进、设备自身运行产生振动的工况下，依然能保持稳定的拍摄姿态，避免画面虚焦、测温点位偏移的问题。

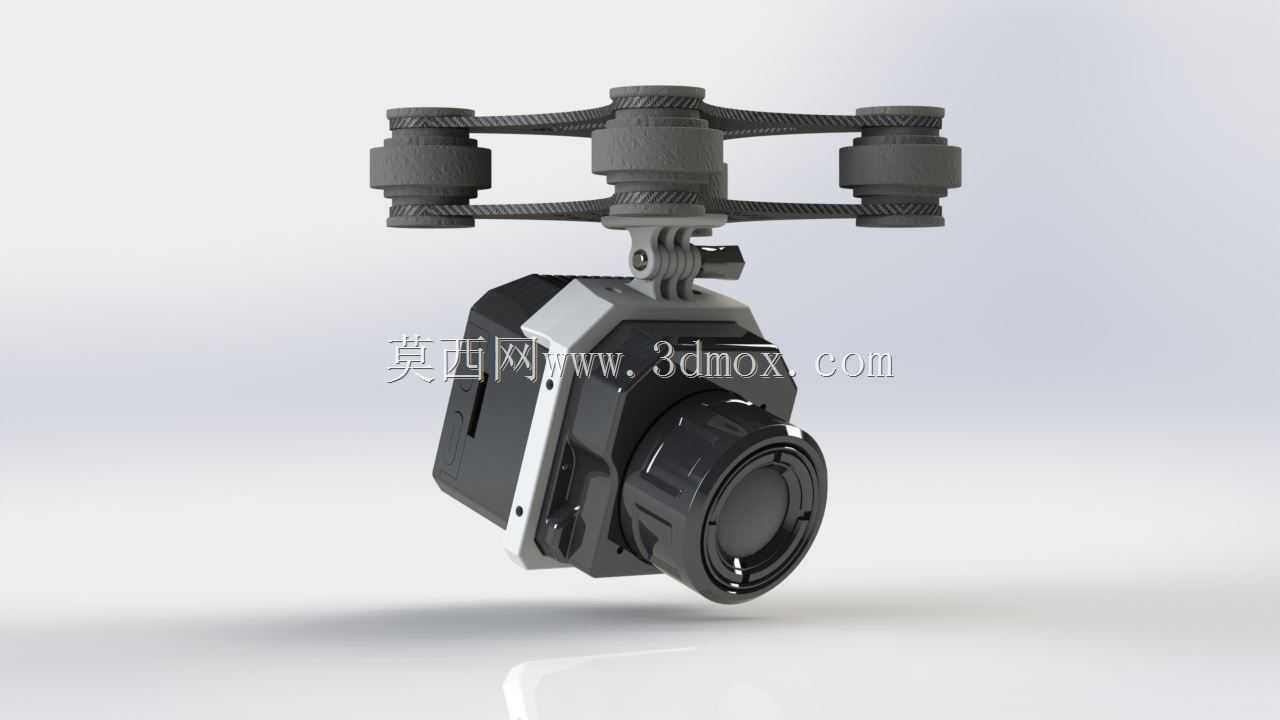

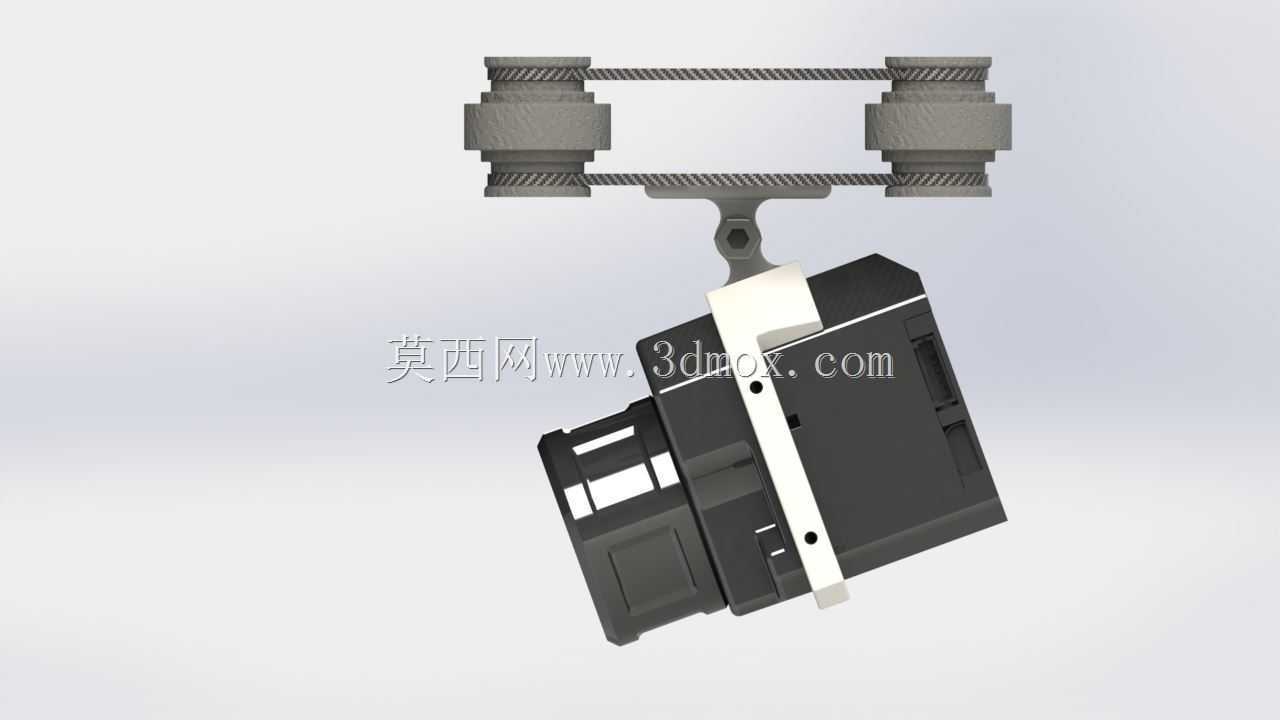

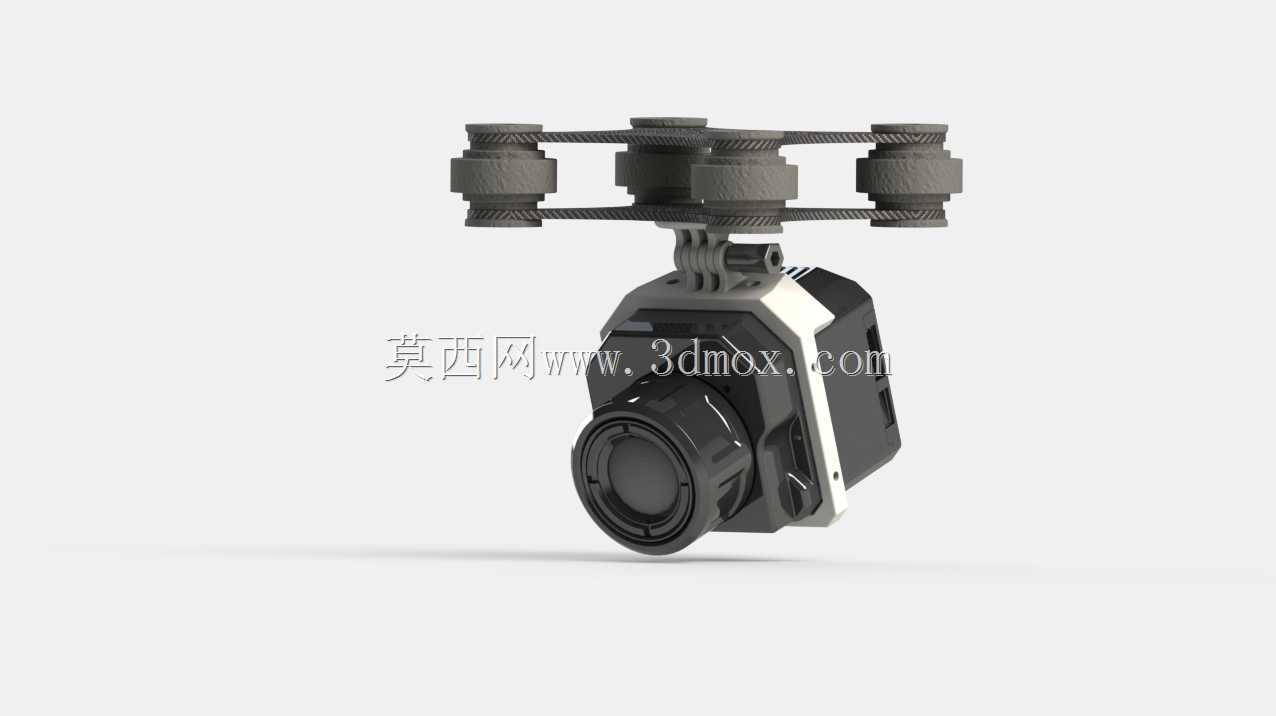

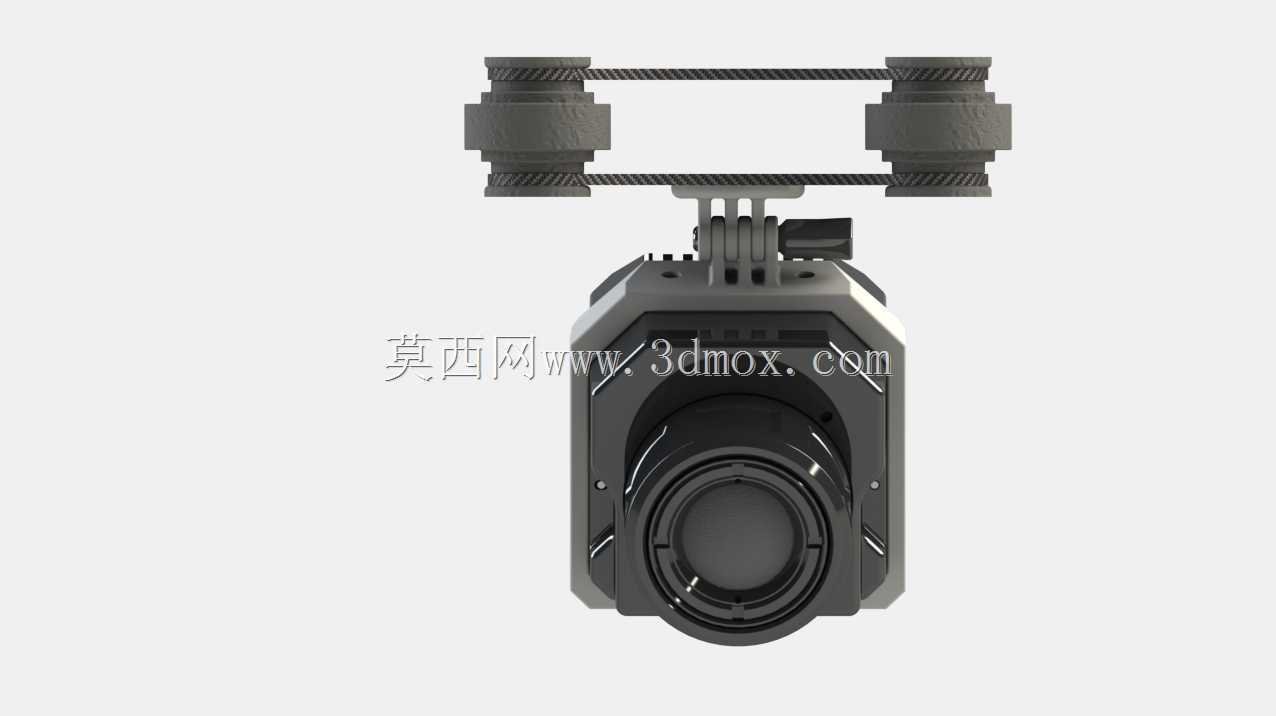

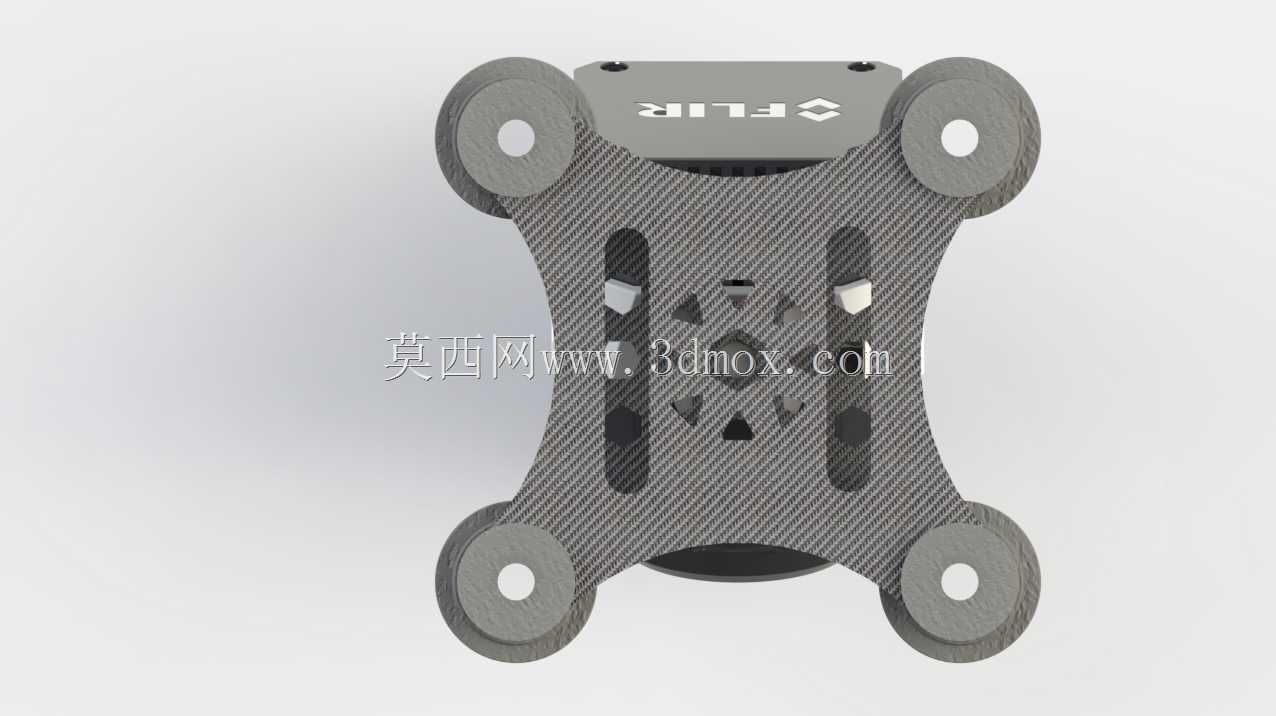

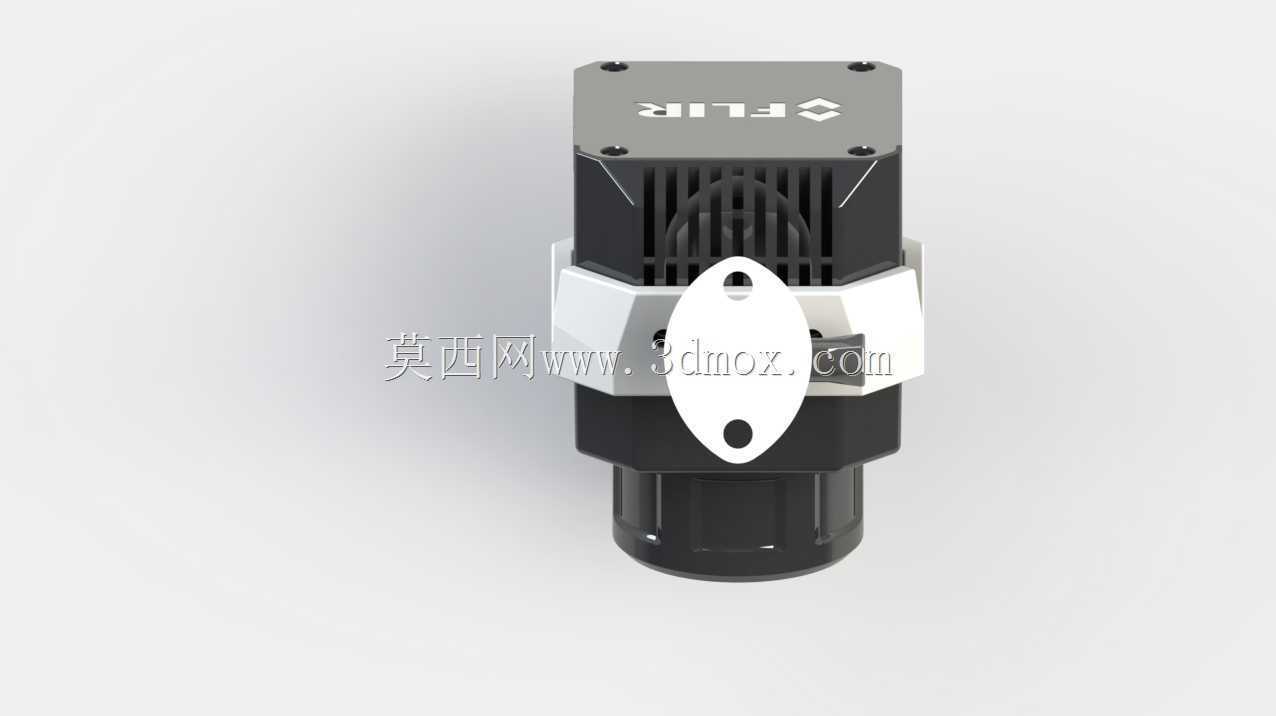

　　从功能特性来看，支架采用上下分体式结构设计，上部为多点位挂载连接端，设置了三个带防滑纹理的柱状连接位，可适配不同宽度的挂载横梁，连接位表面的滚花纹理能够增大安装接触面的摩擦力，避免长期使用后支架出现滑移偏转；中部为柔性减震连接段，通过多组弹性连接臂将上部挂载端与下部设备安装座连接，弹性臂采用对称式分布结构，能够同时过滤横向、纵向以及斜向的多维度振动波，抵消载体移动过程中产生的高频小幅振动，避免振动直接传递到下部的传感设备上。下部的设备安装座采用半包式承托结构，侧边设置有定位凸台与螺丝安装孔位，能够与红外传感模块的外壳安装位精准贴合，安装时无需额外加工转接件，直接通过标准紧固件即可完成传感设备的固定，安装座的承托面做了贴合传感设备外壳弧度的仿形设计，能够增大接触面积，分散设备重量带来的局部应力，避免长期挂载后安装座出现形变。

　　设计过程中，首先针对常见红外传感模块的重量区间做了载荷匹配，支架整体的承重范围覆盖150g到500g的主流小型红外热成像传感单元，弹性连接臂的阻尼参数经过反复调校，既不会因为阻尼过小导致设备在启停阶段出现大幅晃动，也不会因为阻尼过大丧失减震效果，能够在不同振动频率的工况下保持稳定的支撑效果。上部挂载端的三个连接柱采用等距分布设计，相邻连接柱的中心距适配市面上主流的巡检无人机脚架、移动检测工位的安装横梁尺寸，安装时可以根据实际挂载空间选择单柱、双柱或者三柱固定的方式，适配不同的安装场景，比如在空间狭窄的设备内部安装时，可以仅使用中间的连接柱完成固定，在开阔的户外无人机挂载场景下，可以使用三个连接柱同时与挂载横梁绑定，提升连接的可靠性。

　　安装边界方面，支架上部挂载端适配的横梁直径范围在10mm到25mm之间，连接柱上的防滑纹理深度为0.8mm，即使是光滑的碳纤维横梁也能提供足够的静摩擦力；下部安装座的安装孔位间距为32mm，适配市面上绝大多数小型红外热成像模块的外壳安装孔距，安装后传感镜头的前端面超出支架最前端12mm，不会出现支架遮挡镜头视场角的问题，镜头俯仰调节的角度范围为正负45度，调节位置通过中部的阻尼转轴固定，调整到目标角度后无需额外锁止即可保持姿态，能够满足不同角度的检测需求。支架整体的结构做了轻量化设计，在保证结构强度的前提下，对非受力部位做了镂空处理，降低自身重量的同时，也减少了风阻对挂载稳定性的影响，在户外移动挂载场景下，即使遇到一定风速的横风，支架也不会出现明显的晃动，保证传感设备采集的数据准确可靠。在长期使用的可靠性设计上，弹性连接臂采用耐疲劳的柔性材质，能够承受百万次以上的往复振动形变，不会出现断裂或者弹性衰减的问题，金属结构件的边角都做了圆角处理，避免安装过程中划伤操作人员或者传感设备的连接线，安装座上还预留了走线槽位，传感设备的供电与数据线缆可以顺着走线槽排布，避免线缆在移动过程中被剐蹭拉扯导致接触不良。
