双锥错觉机械悖论演示结构

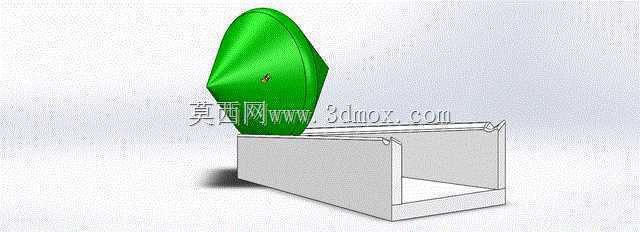

　　这套双锥错觉结构属于力学原理演示类的趣味机械装置，核心作用是通过看似违背常识的运动现象，直观呈现重力、重心与支撑面几何关系的力学规律，常应用于高校机械原理课堂演示、科技馆科普展项、青少年科创教育教具场景，也可作为机械结构爱好者的原理验证载体。从功能特性来看，装置核心由双锥形回转体与两端开口、轨距沿长度方向渐变的V型支撑轨道组成，当双锥放置在轨道较低的起始端时，由于轨道间距随延伸方向逐渐增大，双锥与轨道的接触点会不断向双锥的两端外侧移动，双锥的整体重心实际处于持续下降的状态，视觉上却呈现出圆锥体从轨道低端向高端滚动的“上坡”错觉，整个运动过程完全依靠重力驱动，无需额外动力输入，

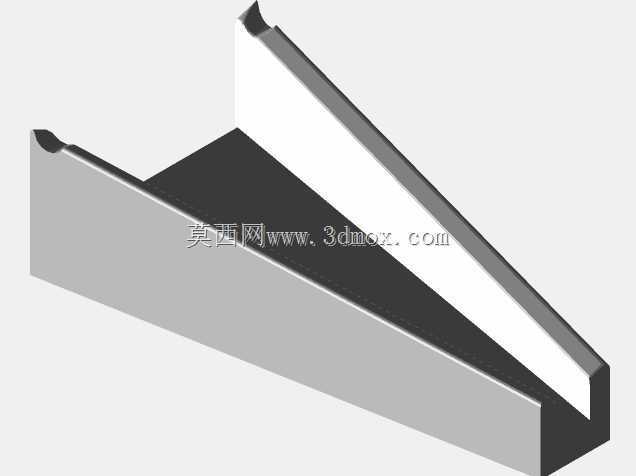

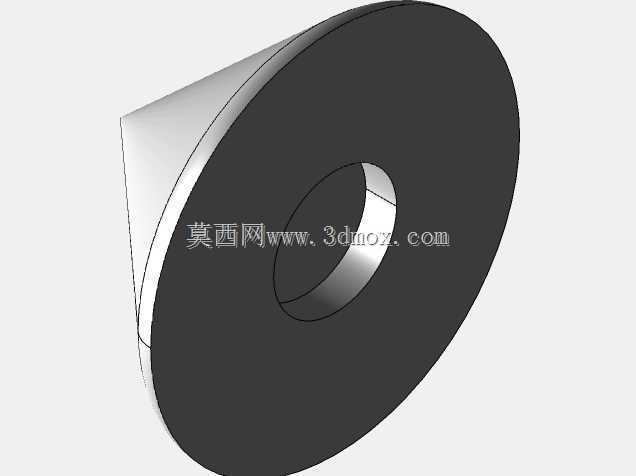

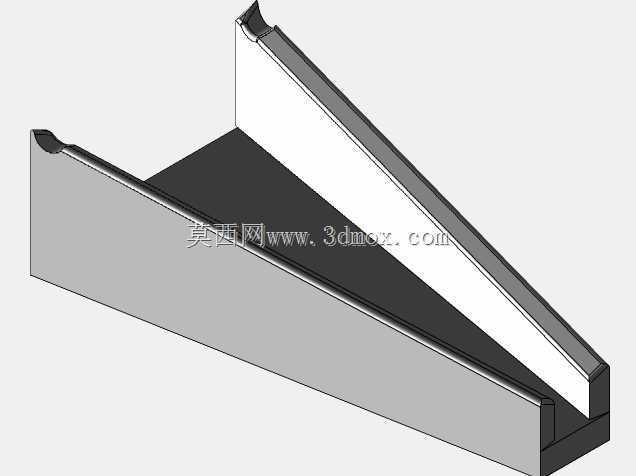

　　能让观察者直观理解“视觉感知的运动方向与重心实际运动趋势存在差异”的力学逻辑。设计过程中，首先需要确定双锥的锥角参数与轨道的夹角、倾斜角度的匹配关系，这是实现错觉效果的核心：若双锥锥角过小，轨道间距变化带来的重心下降量无法抵消轨道抬升带来的重心升高量，双锥就无法完成自驱滚动；若锥角过大，双锥会在滚动过程中从轨道间隙脱落，无法完成完整的运动行程。建模时先以双锥的回转轴线为基准，绘制两个对称布置的圆锥体，两个圆锥的底面完全贴合形成整体的双锥结构，锥面的表面粗糙度需要控制在合理范围，既不能过于粗糙增大滚动摩擦阻力，也不能过于光滑导致运动过程中出现打滑偏移。支撑轨道采用槽型结构设计，两侧的支撑边平行度需要严格控制，

　　轨距从起始端到终止端的变化率需要经过反复验算，确保双锥在整个滚动行程中，重心的竖直高度始终处于单调下降的状态，轨道的两侧边缘需要做小圆角处理，避免与双锥锥面接触时出现卡滞，同时减少接触应力对锥面的磨损。安装边界方面，轨道整体需要固定在水平的基座上，基座的平面度误差需要控制在每米长度不超过0.1mm，避免基座倾斜导致双锥运动轨迹偏移；轨道低端的起始高度需要根据双锥的直径确定，确保双锥放置时不会与基座表面发生剐蹭，轨道高端的终止位置需要设置限位挡边，防止双锥滚动到轨道末端时脱落。从实际应用的角度出发，这类演示装置在加工时可选用ABS材质作为双锥的制作材料，该材料密度均匀，易加工成型，表面可以做哑光处理减少环境反光对视觉观察的干扰，

　　支撑轨道可采用硬质铝合金材质，兼顾结构强度与轻量化的需求，方便在不同演示场景下移动布置。在结构验证阶段，需要反复调整轨道的倾斜角度与轨距变化率，测试不同参数下双锥的滚动状态，确保整个运动过程流畅无卡顿，错觉效果足够明显，同时要核算双锥在各个位置的重心坐标，验证重心变化曲线的合理性，避免出现参数不匹配导致的运动中断。这类结构虽然没有直接的工业生产功能，但对于理解机械运动的本质、掌握重心分析方法有着很强的教学价值，很多机械原理的入门教学都会借助这类反常识的演示结构，帮助学习者跳出直观感知的误区，建立基于力学计算的结构设计思维，在建模过程中也能锻炼工程师对空间曲面、装配约束、运动仿真的综合应用能力，通过运动仿真模块可以直观模拟双锥的滚动过程，快速验证参数匹配的合理性，减少实物试制的调整成本。
