钟辊组件结构设计与安装适配方案

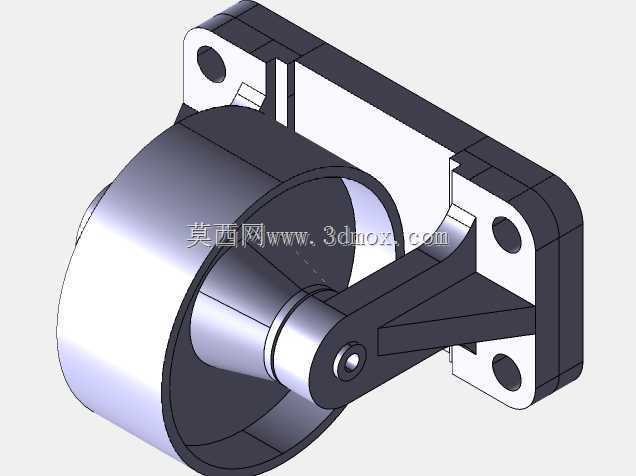

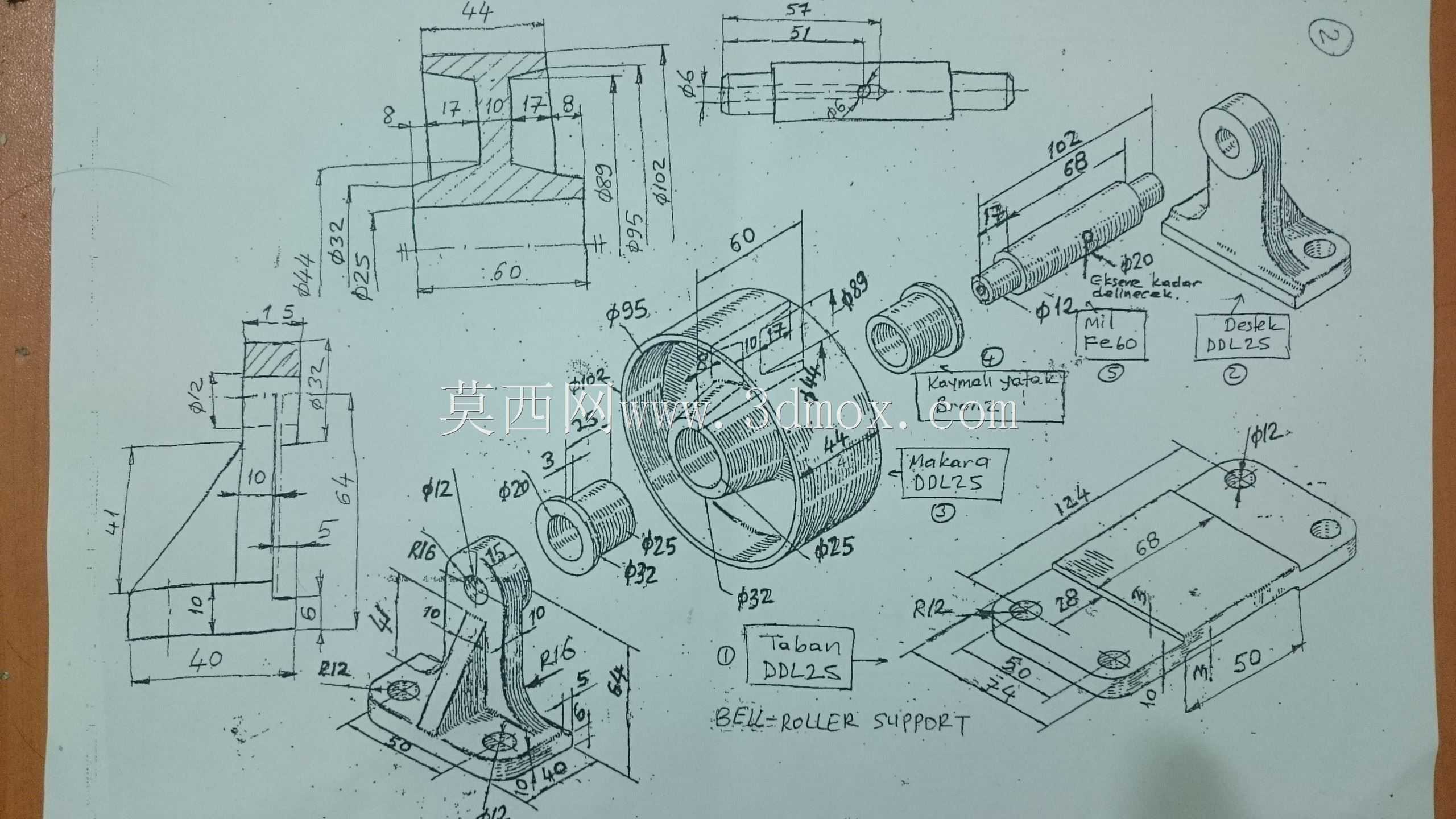

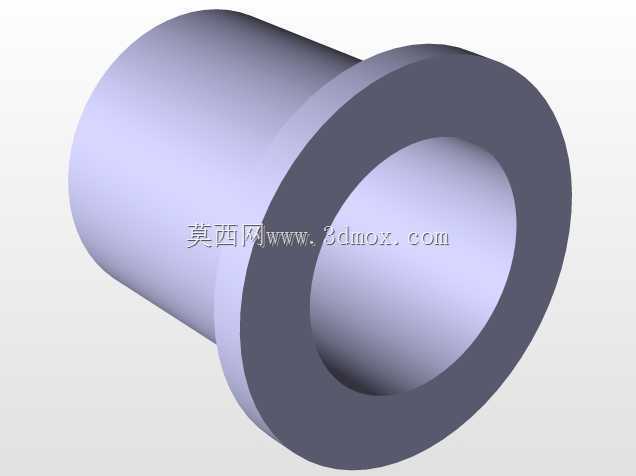

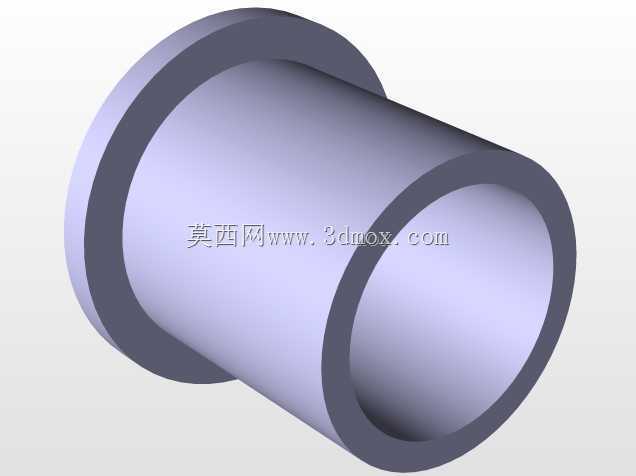

　　在带材连续输送、轻载辊压加工以及窄幅物料张紧的产线场景中，这类带安装支座的钟辊组件是承担物料承托、导向以及张紧力传递的核心执行部件，区别于通轴式长辊结构，这种悬臂式钟辊的设计初衷，是为了适配单侧安装空间受限的设备布局，比如小型印刷设备的走纸路径、电子元件编带机的料带导向工位、小型覆膜设备的压合输入端，都能看到这类结构的实际应用。从结构功能拆分来看，整个组件分为安装基座、摆臂支撑、辊体三个核心部分，安装基座采用带三个安装孔的法兰式结构，三个安装孔呈三角分布，相比两孔安装的结构，三角排布的安装孔能更好抵消辊体工作时产生的径向倾覆力矩，避免长期运行后支座出现松动偏移，安装面做了铣平处理，能保证与设备安装板的贴合度，减少装配时的面差累积。

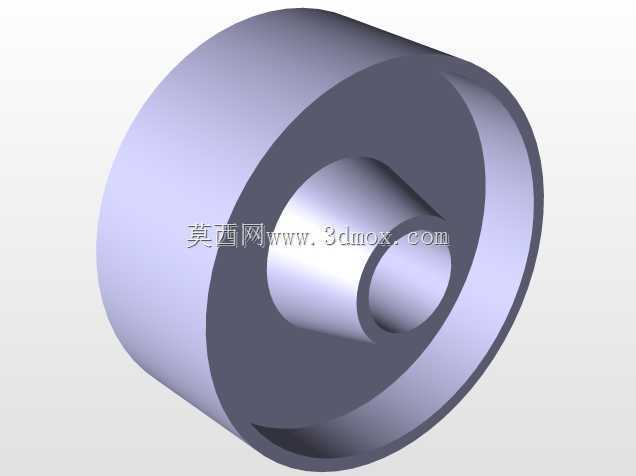

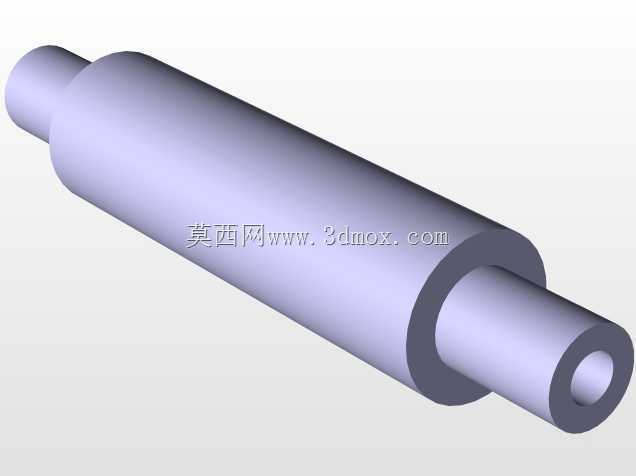

　　摆臂部分采用一体化的筋板加强结构，从支座铰接点延伸至辊体安装位的位置，设置了斜向加强筋，在控制整体重量的前提下，提升了摆臂的抗弯折能力，避免张紧力过大时摆臂出现形变导致辊体偏斜，铰接位置采用销轴定位，预留了微小的转动间隙，可适配一定范围内的张紧角度调整，满足不同走料路径的角度适配需求。辊体部分采用钟形的变径结构，靠近安装侧的辊径更大，向外端逐渐收窄，这种结构一方面能减少辊体端部与物料边缘的剐蹭，另一方面在承托幅宽较窄的物料时，能让物料自动向辊体中心聚拢，避免运行过程中出现物料跑偏的问题，辊体内部预留了轴承安装腔，可适配标准深沟球轴承的压装，保证辊体转动时的同轴度，减少转动过程中的径向跳动。从安装边界来看，

　　整个组件的安装法兰厚度控制在适配常用10-16mm设备安装板的尺寸范围，三个安装孔的孔距适配M6规格的内六角螺栓安装，不需要额外加工定制的紧固件，辊体的外伸长度控制在合理范围，保证在悬臂安装的状态下，辊体端部的径向跳动量控制在0.05mm以内，满足轻载高速走料的精度要求。设计过程中需要重点考量的是摆臂与支座的铰接间隙控制，间隙过大会导致辊体运行时出现晃动，造成物料走偏，间隙过小则会导致摆臂转动卡滞，无法实现自适应张紧的功能，因此在铰接位置的公差配合上，采用基孔制的间隙配合，既能保证转动的顺畅度，又能控制径向的窜动量。另外辊体的表面做了氧化处理，避免长期接触纸质、塑料类物料时出现表面锈蚀，污染加工物料，辊体的边缘做了R2的圆角过渡，

　　防止尖锐边缘刮断物料。这类结构相比传统的固定式导辊，最大的优势在于可以通过摆臂的小角度转动，自动补偿物料长度方向的张力波动，不需要额外加装张紧弹簧结构，在小型轻量化设备上能大幅节省安装空间，减少零件数量，降低整体装配成本。在实际选型适配时，需要根据物料的幅宽匹配对应的辊体长度，根据物料的运行张力选择对应厚度的摆臂筋板尺寸，避免选型不当导致部件过早出现疲劳损坏，同时安装时需要保证安装法兰的基准面与物料运行方向垂直，否则会导致辊体与物料的接触线偏斜，加剧物料跑偏的问题。
