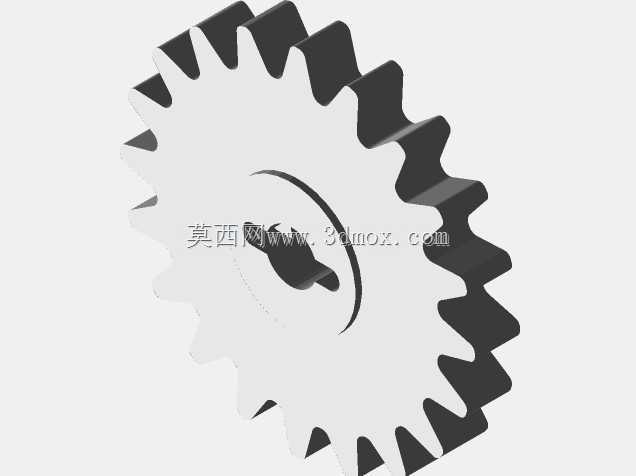

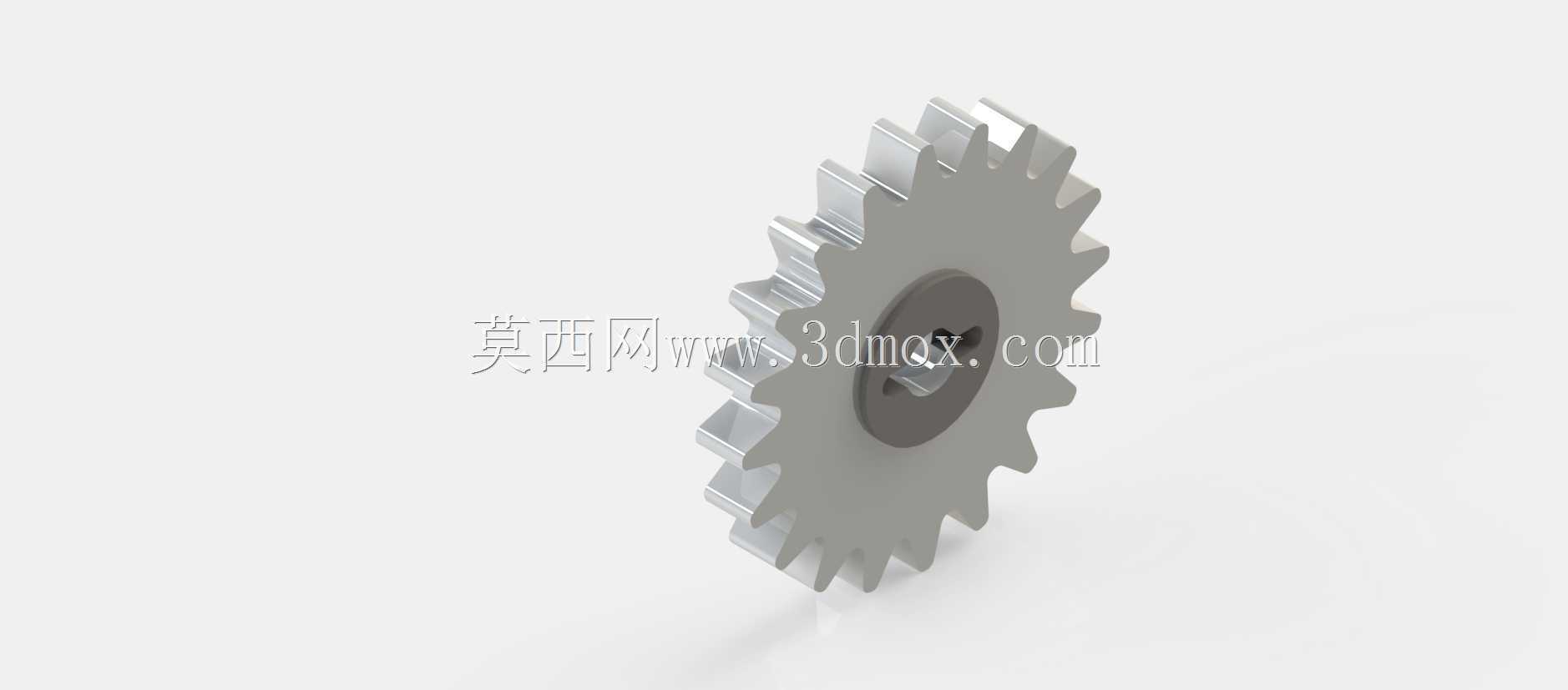

皮农泵用传动啮合齿轮结构

　　在流体输送类设备的动力传递链路里，这类配套皮农泵的啮合齿轮，是保障泵腔容积变化稳定、介质输送压力均衡的核心传动零件，日常多应用在中小流量的液压动力单元、润滑介质输送回路、轻工流体灌装设备的泵组内部，和泵轴、泵腔侧壁、密封组件形成紧密配合的工作腔体，通过轮齿的连续啮合带动泵内转子做规律回转，完成介质的吸入与加压排出动作。从实际工况适配角度看，这类齿轮的设计首先要匹配泵腔的内部安装边界，齿顶圆与泵腔内壁的径向间隙需要控制在极小的公差范围内，间隙过大会造成介质内泄漏量升高，泵的容积效率直接下降，间隙过小则会在运转过程中出现齿顶与腔壁的刮擦，轻则造成零件磨损发热，重则直接卡滞停转。齿轮的中心孔是与泵轴配合的核心安装位，

　　孔的公差带通常选用过渡配合级别，既保证运转时不出现轴孔相对滑动造成功率损耗，也能满足后期维护时的拆装需求，键槽的位置与尺寸需要和泵轴上的平键完全匹配，确保扭矩传递过程中无冲击、无旷量。轮齿的齿形选用渐开线齿形，齿向误差、齿形误差都控制在较高精度等级，啮合过程中能保证多齿同时接触承载，运转时的传动噪音更低，传动效率也能维持在较高水平，齿面的粗糙度要求较高，减少啮合过程中的摩擦阻力，也能降低长期运转后的齿面磨损速率，延长整套泵组的大修周期。在结构设计层面，这类齿轮的齿宽需要和泵腔的轴向宽度匹配，端面与泵腔侧盖的间隙同样需要严格控制，轴向间隙过大同样会引发内泄漏问题，间隙过小则会在轴系受热伸长时出现端面与侧盖的摩擦。

　　齿轮的轮毂部分厚度经过受力核算，既能满足键槽的深度要求，避免键槽处应力集中造成轮毂开裂，也不会过度占用泵腔内部的有效容积，影响泵的额定输出流量。实际选型替换时，除了核对齿顶圆、分度圆、中心孔、键槽这些核心安装尺寸，还要确认齿轮的齿数与配对齿轮的齿数匹配关系，保证传动比符合泵的额定转速要求，避免出现转速不匹配造成的流量不足或者压力过载问题。这类齿轮在装配时需要注意齿面的清洁，不能残留铁屑、毛刺等杂质，否则啮合过程中会造成齿面压痕，加速零件失效，同时要配合合适牌号的润滑介质，在初期磨合阶段控制负载在额定值的七成左右，待齿面接触斑点达到要求后再逐步加载到额定工况。从建模逻辑上看，绘制这类齿轮首先要确定模数、齿数、压力角这些核心齿形参数，

　　通过参数化生成渐开线齿廓后，拉伸生成齿坯基体，再完成中心孔、键槽、轮毂倒角这些细节结构的绘制，所有倒角、圆角的尺寸都要符合机械加工的工艺要求，避免出现无法加工的尖锐棱角，同时要做装配干涉检查，确认齿轮在泵腔内部的全回转过程中，和周边的密封件、轴套、腔壁都不存在干涉点，保证模型能直接用于后续的工程图生成、加工工艺编制以及虚拟装配验证。
