3D打印用行星齿轮组与配套螺钉结构

　　这套行星齿轮传动结构搭配适配的螺钉连接件，核心面向桌面级FDM与光固化3D打印工艺做了针对性的结构优化，整套传动单元可直接打印后装配使用，无需额外做螺纹攻丝、过孔扩修等二次加工。从应用场景来看，这类小模数行星齿轮组常被用在小型桌面机械的减速传动环节，比如小型旋转展示台的动力输出端、桌面级机械臂的关节减速模块、DIY遥控模型的传动箱、教学演示用的传动原理教具，甚至部分小型3D打印机的挤出机减速结构也会采用同规格的行星轮系设计。

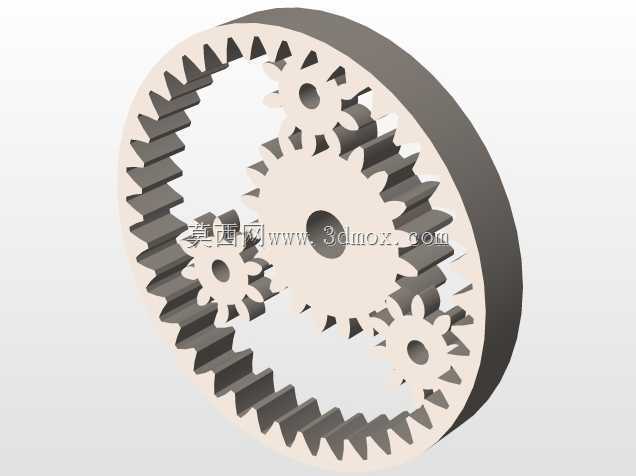

　　整套结构采用NGW型行星轮系布局，中心太阳轮作为动力输入端，四个均匀分布的行星轮同时与太阳轮、外侧内齿圈啮合，内齿圈作为固定端时，行星架可输出大减速比的低转速大扭矩动力，相比普通定轴轮系，同等减速比下这套结构的径向尺寸能压缩40%以上，非常适合安装空间受限的小型设备场景。设计阶段针对3D打印的工艺特性做了多处细节调整：所有轮齿的齿顶都做了0.2mm的圆角过渡，避免打印过程中齿尖出现翘曲、层间剥离的问题；行星轮的中心安装孔预留了0.15mm的装配间隙，适配打印件常见的尺寸膨胀误差，打印完成后可直接穿入销轴实现顺畅转动，不会出现卡滞或间隙过大导致的传动回差。

　　配套的螺钉结构专门针对3D打印的螺纹成型特性做了优化，没有采用标准公制螺纹的60度牙型角，而是调整为55度的缓坡牙型，同时加大了螺纹牙顶的宽度，避免打印时薄壁牙型出现断齿、填充不足的问题；螺钉头采用内六角凹槽设计，凹槽深度预留了0.3mm的余量，抵消打印过程中第一层过压导致的凹槽深度不足问题，装配时可直接用标准内六角扳手拧紧，无需预埋金属螺母。

　　从安装边界来看，整套内齿圈的外径控制在80mm，轴向厚度12mm，四个行星轮的分度圆直径均为18mm，中心太阳轮分度圆直径24mm，内齿圈的外圈做了2mm宽的定位止口，可直接嵌入对应尺寸的安装壳体内，止口与安装孔的配合公差按H7级别做了间隙预留，打印件无需打磨即可完成定位装配。行星轮的销轴孔中心距严格按照行星轮系的装配条件做了均布设计，四个行星轮的安装孔相位角误差控制在0.1度以内，避免装配后出现轮齿偏载、转动卡滞的问题。

　　实际使用过程中，这套结构的传动效率可达92%以上，单级减速比为4.17:1，若搭配多级串联可实现更大的减速比输出，轮齿的接触强度经过校核，采用PLA材质打印时可承受0.5N·m的持续输出扭矩，采用PETG或尼龙材质打印时扭矩承载能力可提升至1.2N·m，完全满足小型桌面设备、DIY教具、模型传动的负载需求。设计时还特意规避了3D打印常见的悬空结构问题，所有轮齿的成型角度均大于45度，打印时无需添加支撑即可获得完整的齿面成型效果，既减少了打印后的支撑去除工作量，也避免了支撑残留导致的齿面粗糙度超标问题，保证轮齿啮合的平顺性。螺钉与齿轮上的螺纹孔配合长度设置为8mm，足够提供稳定的连接锁紧力，不会出现螺纹滑牙、连接松动的问题，螺纹孔的入口处做了1mm的倒角导向，装配时螺钉可快速对准孔位，不会出现错扣、斜拧的问题。
