花岗岩挖掘机传动用轮毂齿轮结构

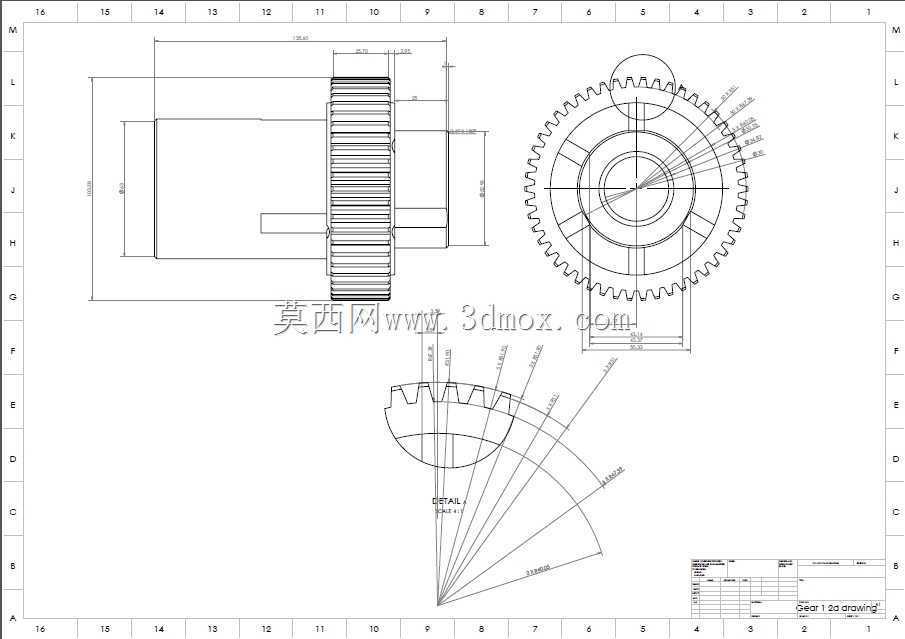

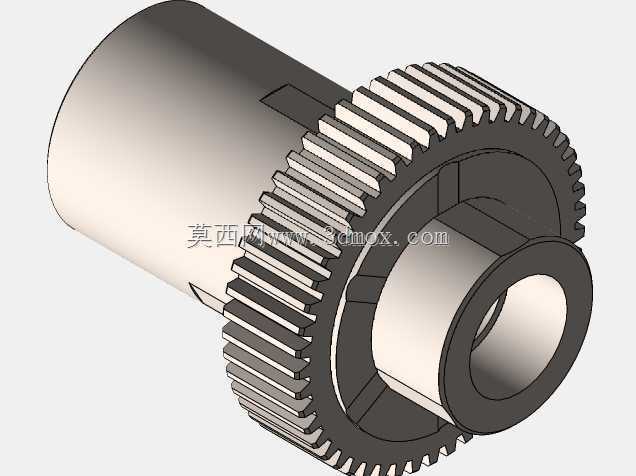

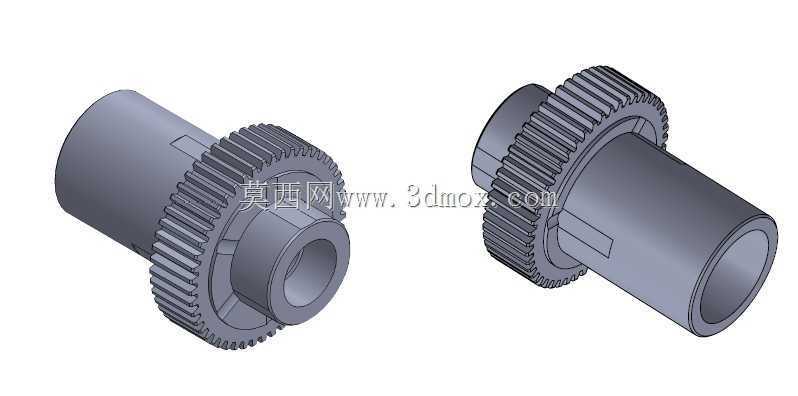

　　在矿山开采、硬质土石方作业场景中，花岗岩挖掘机承担着高硬度岩层剥离、矿料归集转运的核心作业任务，其行走与作业机构的传动系统长期承受大扭矩冲击、交变载荷以及硬质粉尘的侵入磨损，轮毂齿轮作为传动链路中连接轮毂支撑与动力输出的关键零件，直接决定了设备重载工况下的传动可靠性与作业连续性。这款轮毂齿轮采用一体式轴套与齿圈结合的结构设计，摒弃了传统分体式齿圈与轮毂过盈配合的装配形式，从结构根源上消除了大扭矩传递下配合面滑移、齿圈松动的失效风险，适配花岗岩挖掘作业中频繁启停、瞬时过载的复杂载荷特性。从结构功能来看，零件左侧的长轴套段承担轮毂的径向支撑作用，内孔预留的键槽结构用于与传动轴周向固定，可传递大扭矩的同时保证装配同轴度，

　　轴套外壁的定位台阶面用于匹配轮毂轴承的内圈安装位，控制轴承的轴向窜动量，保证传动过程中齿轮啮合的中心距稳定，避免偏载导致的齿面异常磨损。右侧集成的直齿圆柱齿圈采用渐开线齿形设计，齿向修形量根据挖掘机重载工况下的轴系变形量做了针对性补偿，即使在轴套受载产生微小挠曲变形时，齿面接触应力仍能保持均匀分布，减少齿端崩齿、点蚀的失效概率。齿圈与轴套衔接的位置设置了多道辐射状加强筋，在不额外增加零件整体重量的前提下，大幅提升了齿圈根部与轴套连接位置的结构强度，可承受作业过程中齿轮啮合产生的径向分力与冲击载荷，避免连接位置应力集中导致的断裂失效。在安装边界设计上，轴套段的外径公差按照轴承配合的基孔制要求做了精密控制，

　　装配时可直接压入配套轮毂轴承内圈，无需额外调整衬套；内孔键槽的对称度、深度公差严格按照重载传动的公差等级设计，保证与传动轴装配后无旷量，减少正反转切换时的冲击载荷；齿圈的齿顶圆直径、齿宽参数与啮合齿轮的中心距完全匹配，装配时无需额外调整啮合间隙，可直接适配对应型号挖掘机的行走传动箱安装空间，替换原有失效零件时无需对周边结构做二次加工。从实际作业适配性来看，这款齿轮的齿面硬度、芯部韧性参数匹配花岗岩挖掘作业的高磨损、高冲击工况，齿面经过硬化处理后可抵御作业过程中侵入传动箱的硬质岩粉磨粒磨损，芯部保留足够韧性可吸收破碎作业时传递到传动系统的瞬时冲击载荷，避免硬脆断裂。设计过程中针对齿轮的润滑路径做了优化，

　　轴套外壁预留的润滑槽可将传动箱内的润滑油引导至轴承配合面与齿面啮合位置，即使在低速重载工况下也能形成稳定油膜，减少干摩擦导致的零件温升与磨损。不同于普通通用传动齿轮，这款轮毂齿轮的所有结构尺寸完全对应花岗岩挖掘机的传动箱安装空间，轴套长度、齿圈安装位置、键槽方位都经过实际装配校验，安装后不会与传动箱内壁、周边密封件、相邻传动零件产生运动干涉，可直接替换原有故障零件，减少设备停机维修的时间成本。在结构细节处理上，所有轴肩过渡位置都采用了圆角过渡设计，避免直角台阶导致的应力集中，齿根位置的圆角半径经过强度校核优化，可将齿根弯曲应力控制在材料许用应力范围内，即使在最大挖掘力输出的极限工况下，也不会出现齿根断裂的失效问题。零件的轴向定位尺寸经过精准计算，装配后通过轴端挡圈即可完成轴向固定，无需额外加工定位卡槽，简化了现场装配的工序步骤。
