带输出齿轮的小型有刷直流驱动电机

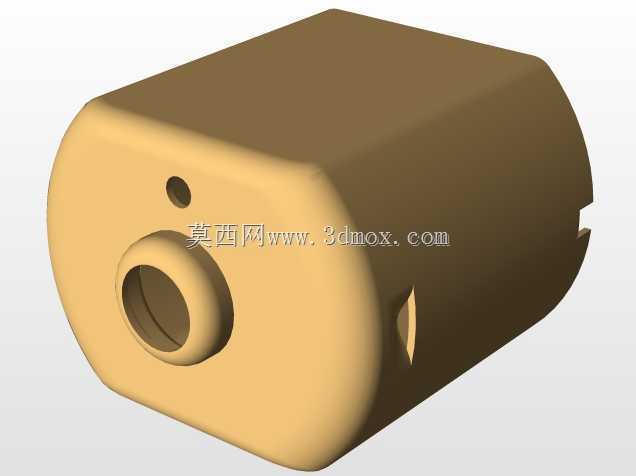

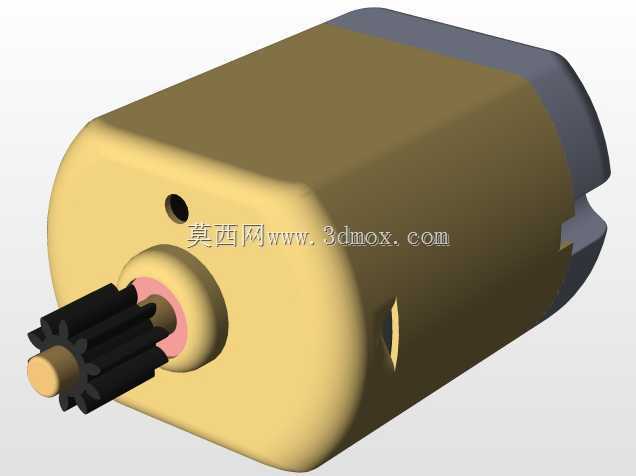

　　这款小型直流驱动电机的输出端集成了注塑成型的圆柱直齿轮，可直接与配套减速齿组啮合传递扭矩，省去额外加装联轴器或传动齿轮的装配工序，在小型电动玩具、桌面自动化执行机构、家用小电器动力模块、智能门锁驱动单元这类对安装空间要求严苛的场景中适配性极强。从结构设计逻辑来看，机壳采用拉伸成型的金属壳体，端盖与壳体通过卡扣压合固定，既保证了内部磁钢、电枢组件的装配同轴度，也能在批量生产时大幅提升装配效率，降低单件制造成本。输出轴位置设置了含油轴承衬套，衬套与机壳之间加装了绝缘隔圈，既可以减少轴转动时的径向窜动，降低运转噪音，也能避免电枢电流通过轴承传导至机壳引发的漏电干扰问题。机壳侧面预留的定位小孔，是为装配时校准内部磁钢位置预留的工艺孔，

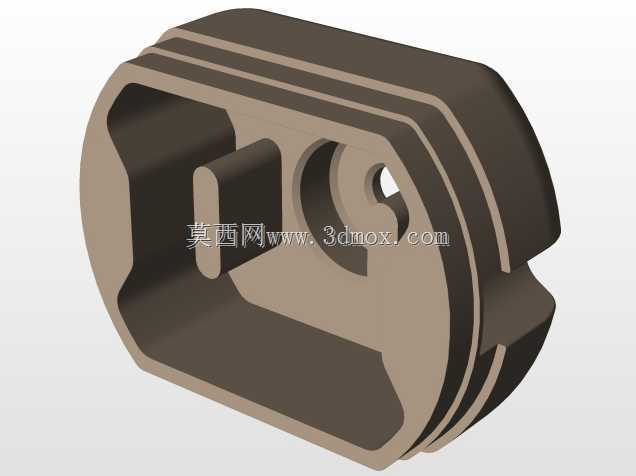

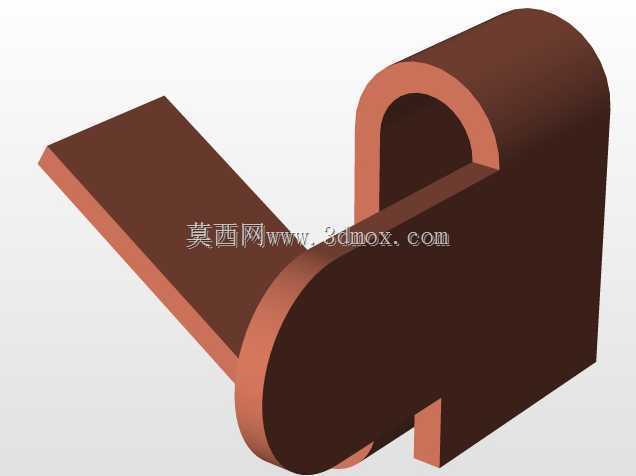

　　待磁钢粘接固化完成后，可根据工艺需求选择封堵或者保留作为散热辅助通道。从安装边界来看，电机主体为类方圆形截面，机身最大外径适配常规130系列电机的安装卡位，输出端齿轮的齿顶圆直径、齿宽参数均匹配常用的0.5模数塑料减速齿组，安装时仅需要预留出齿轮啮合的侧隙空间，不需要额外调整中心距即可实现顺畅传动。在实际选型应用中，这类带集成输出齿轮的直流电机，不需要额外加工输出轴的齿轮安装位，也省去了齿轮与轴的压装工序，能有效缩短小型动力模组的装配周期，同时避免了二次压装齿轮带来的轴弯曲、齿轮偏心等问题，提升传动系统的运转稳定性。电机尾部的端盖预留了电刷组件的安装腔，碳刷与换向器的接触压力经过调校，既能保证低电压下的接触导通可靠性，

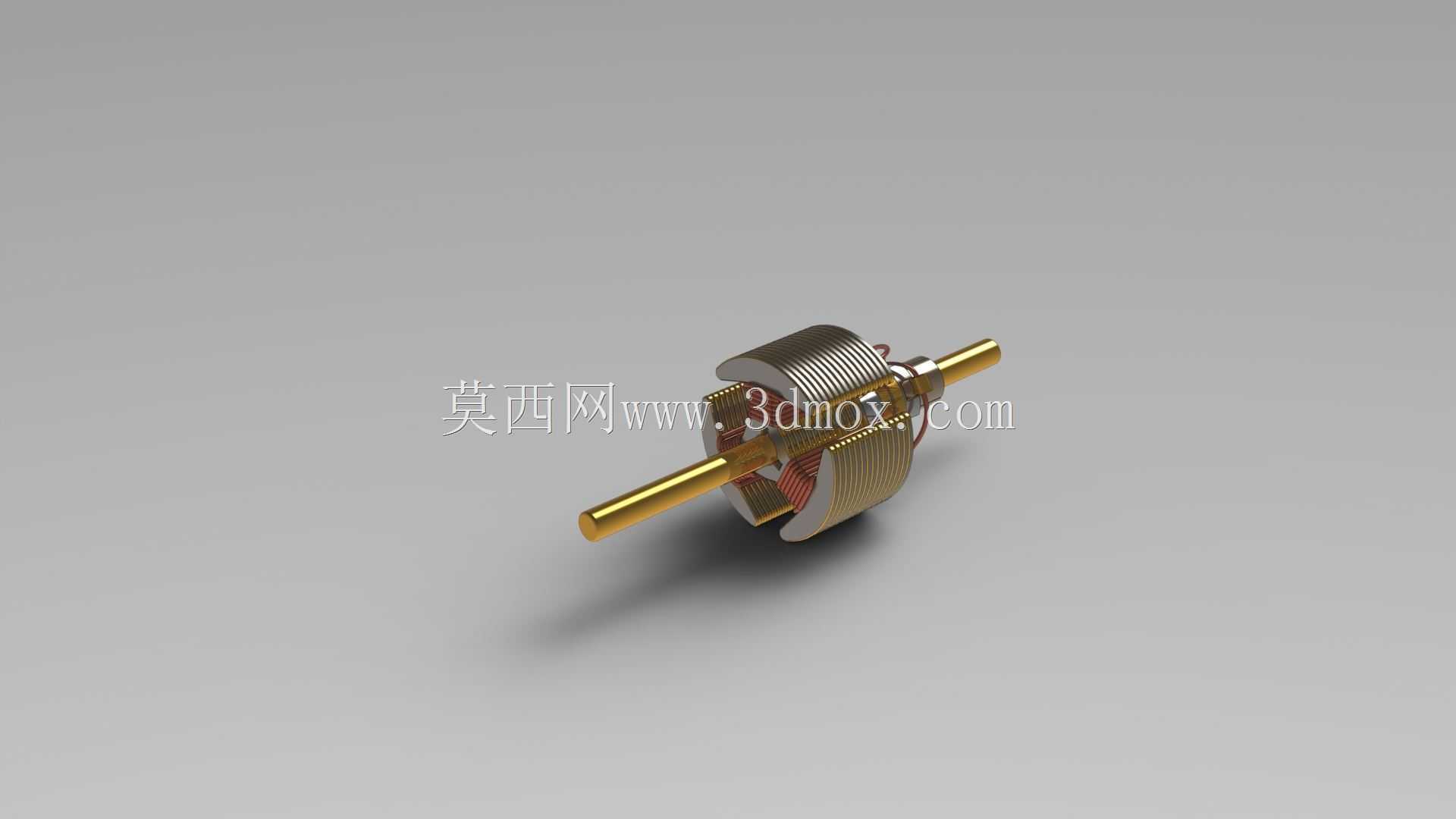

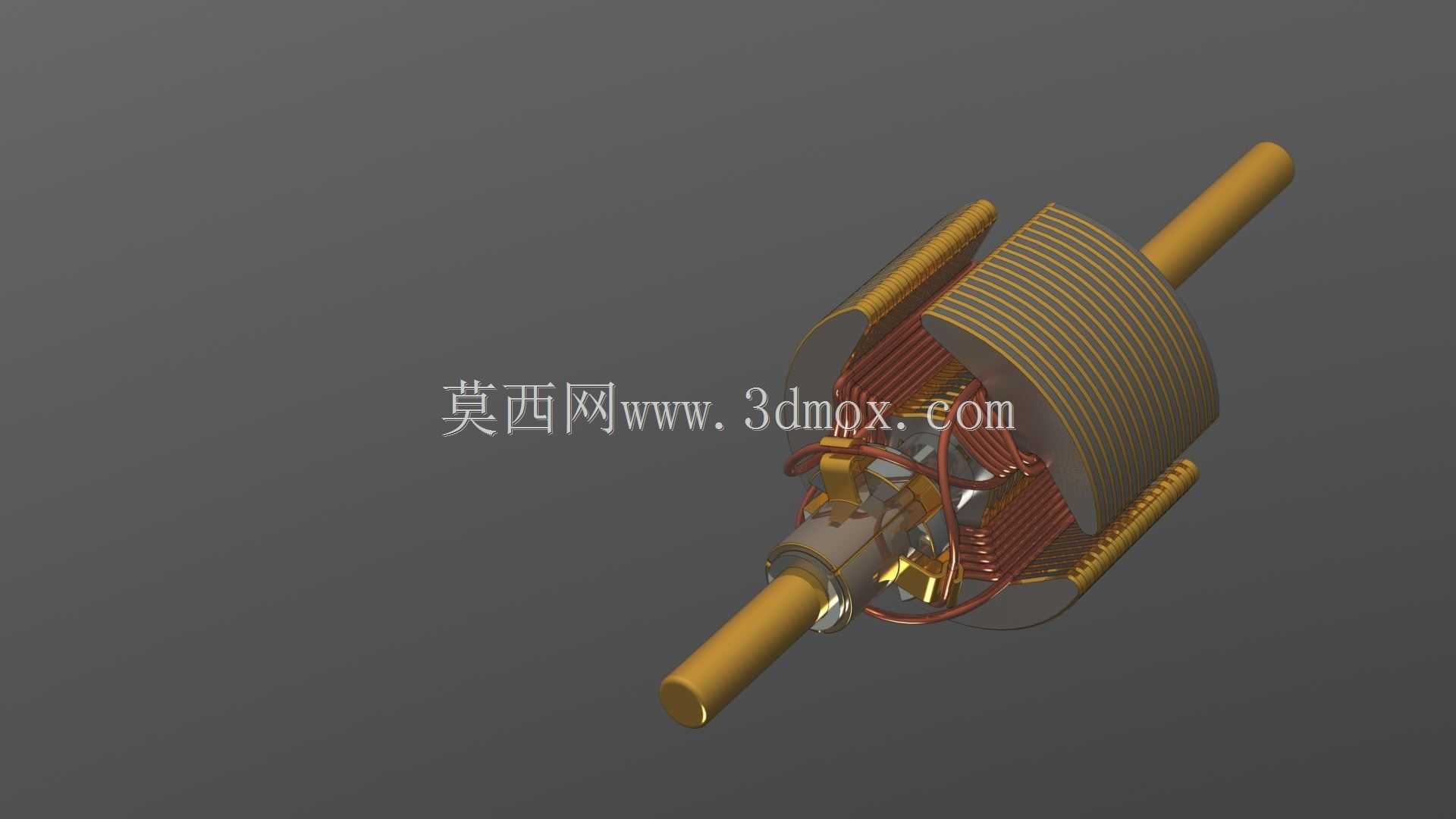

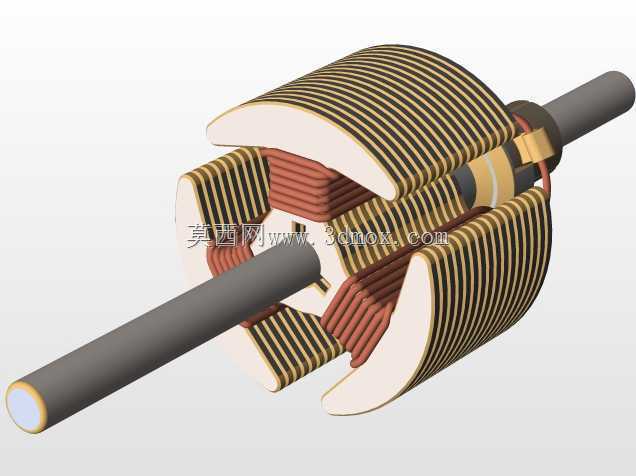

　　也能控制碳刷的磨损速率，延长电机的连续运转寿命。在三维建模过程中，建模者完整还原了机壳的拔模斜度、齿轮的齿形参数、端盖的卡扣结构、输出轴的台阶尺寸，所有配合面的尺寸公差均按照小功率直流电机的行业通用标准设置，可直接用于整机的装配干涉检查、传动路径模拟，也能作为小型动力机构选型时的尺寸参考依据。在做整机结构布局时，可直接将该电机模型导入装配环境，匹配对应的安装卡位、齿轮啮合位置，提前排查安装时是否会与周边结构件产生空间干涉，不需要反复测量实物尺寸调整结构，能有效缩短产品开发阶段的结构验证周期。这类电机的动力输出特性偏向高转速低扭矩，搭配集成的输出齿轮与后续减速组配合，可实现不同转速、扭矩的动力输出，覆盖多数小型民用、消费类电子产品的动力需求，建模时对电刷腔、磁钢安装位、电枢空间的内部结构也做了等效还原，可用于基础的电机原理演示、装配流程模拟等教学场景。
