复古手摇式留声机造型迷你音乐盒外壳结构

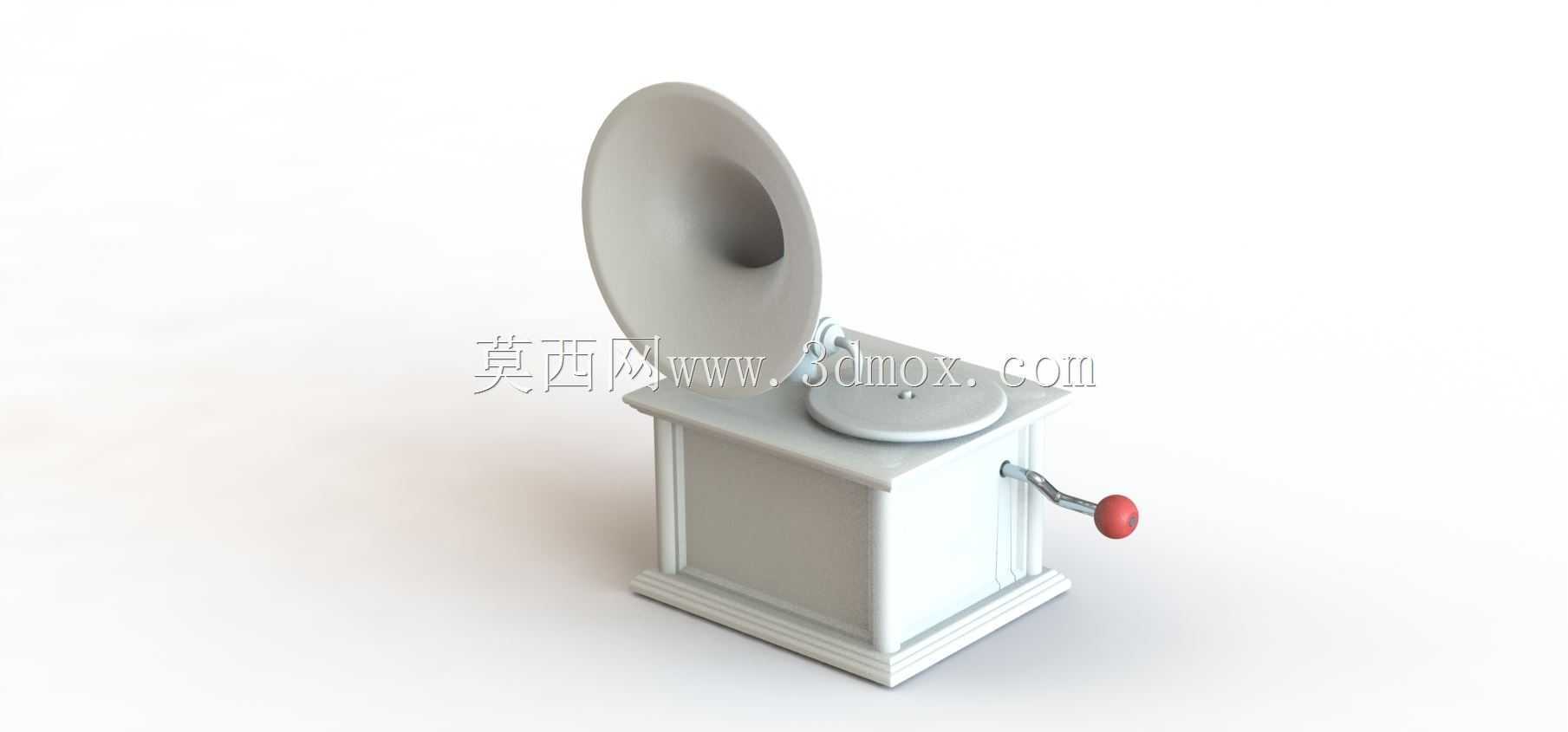

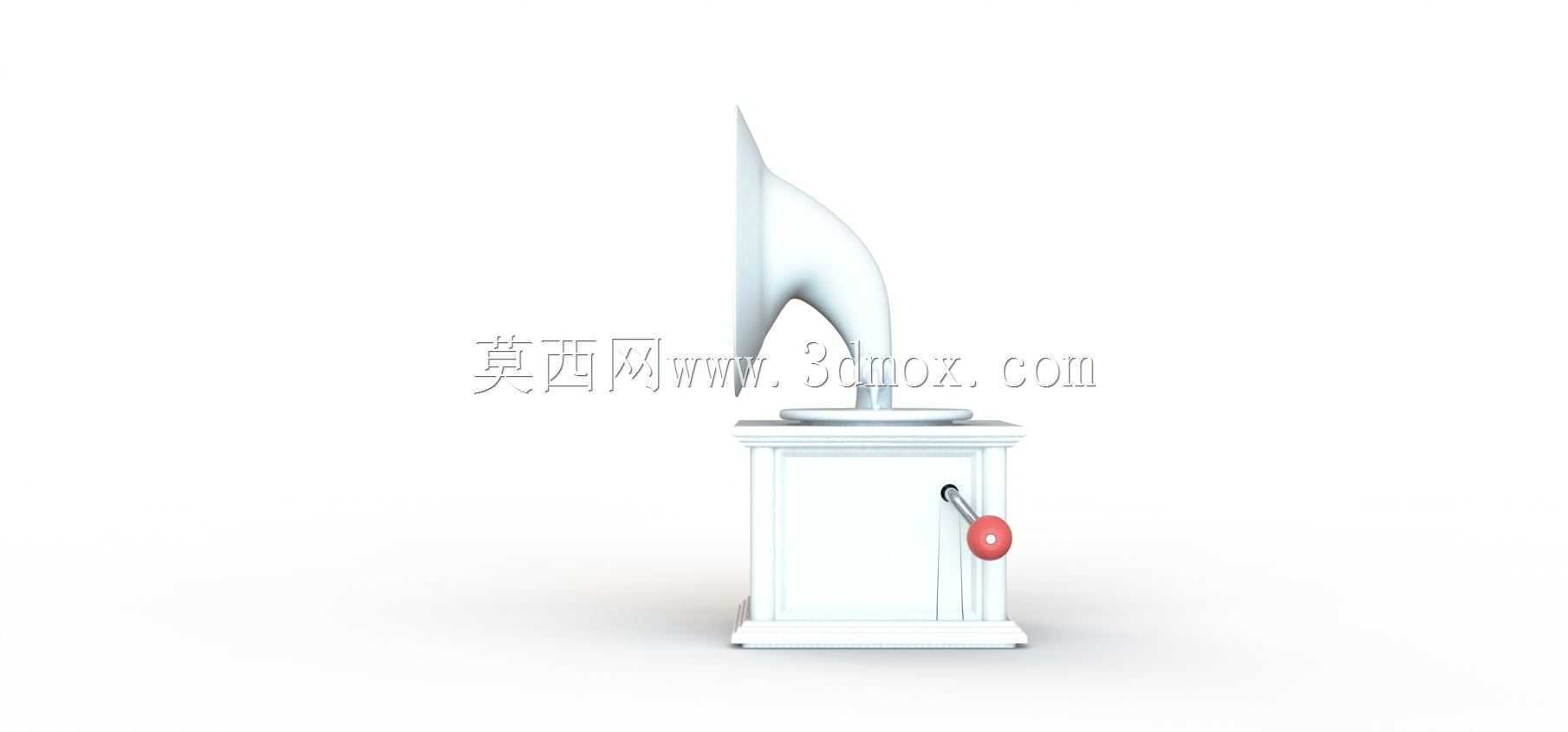

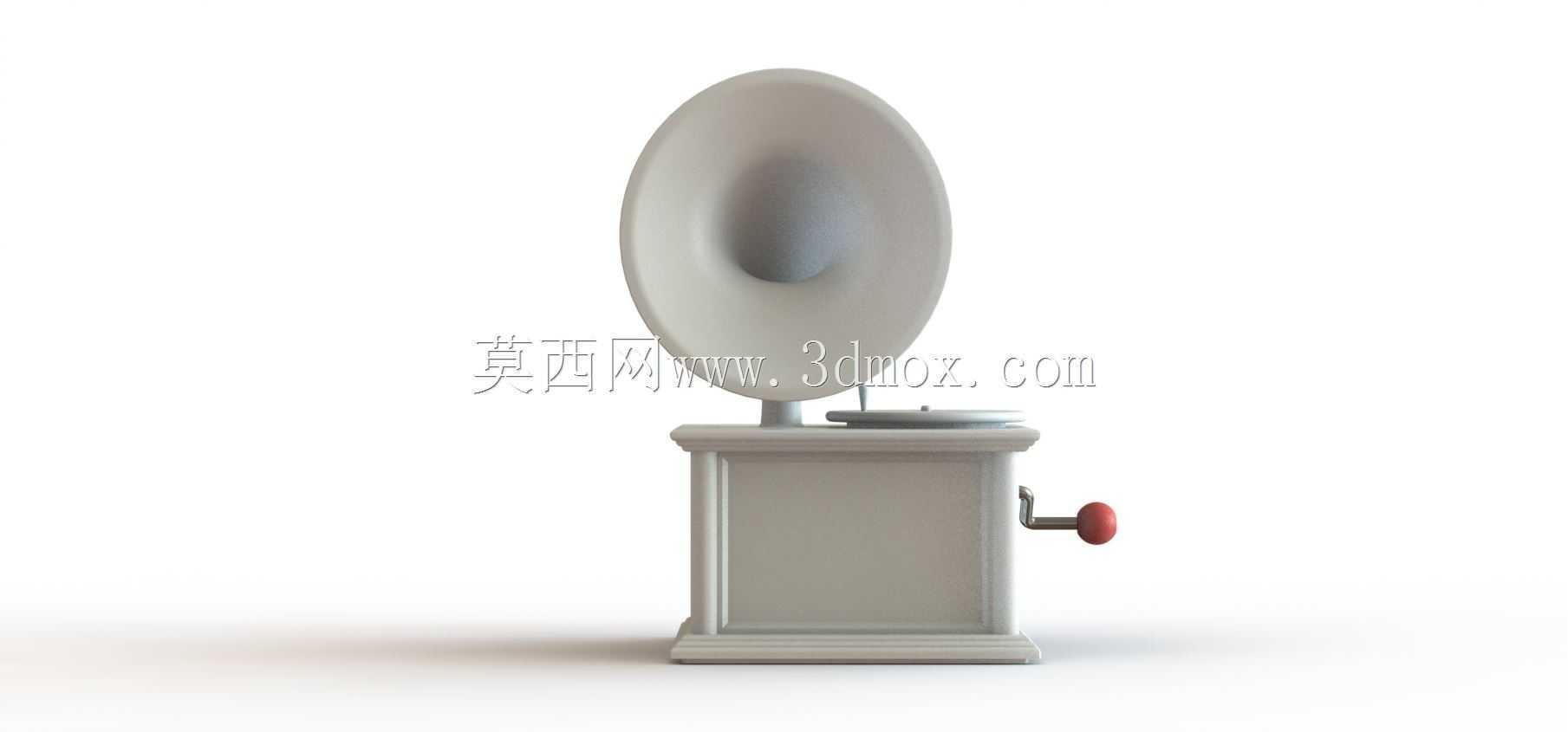

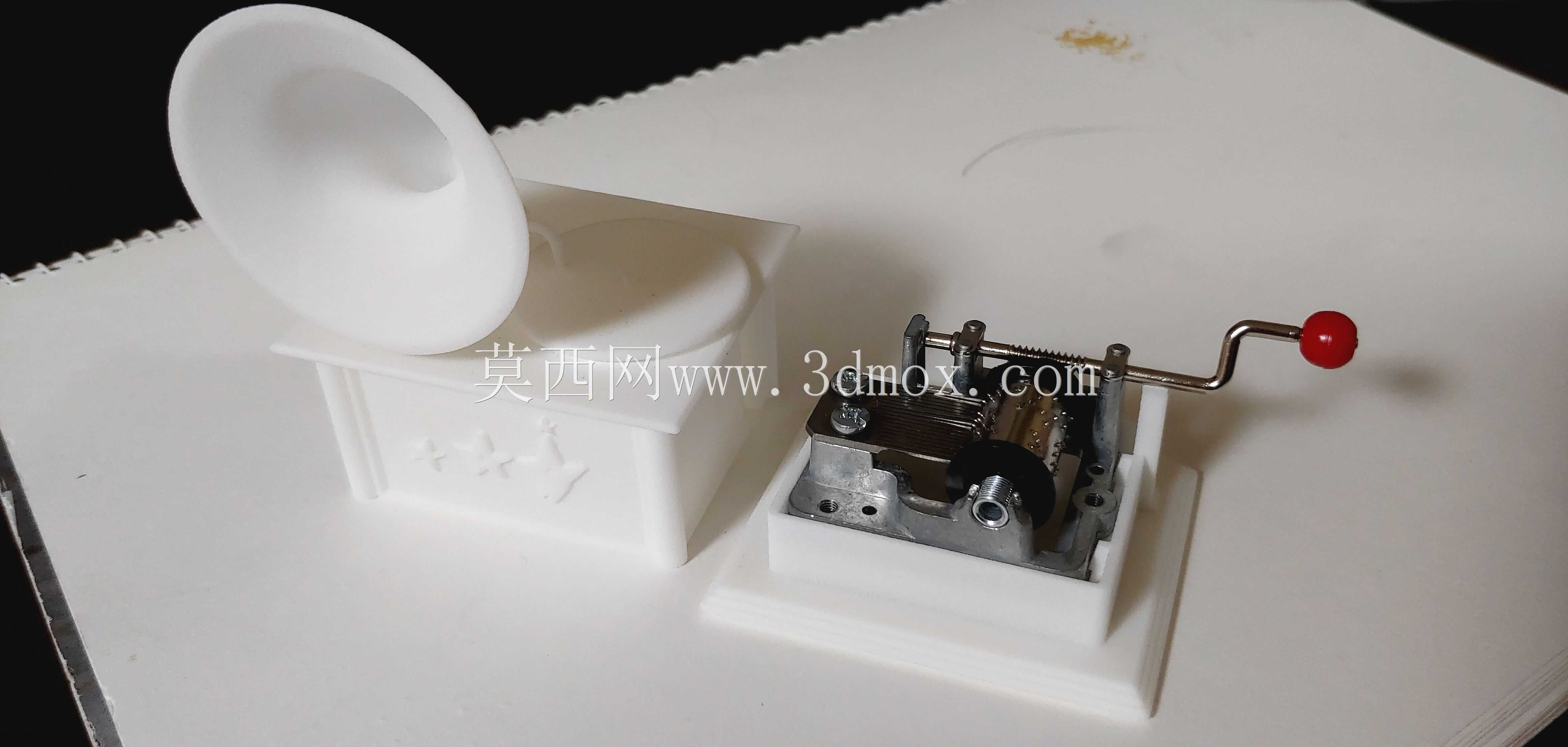

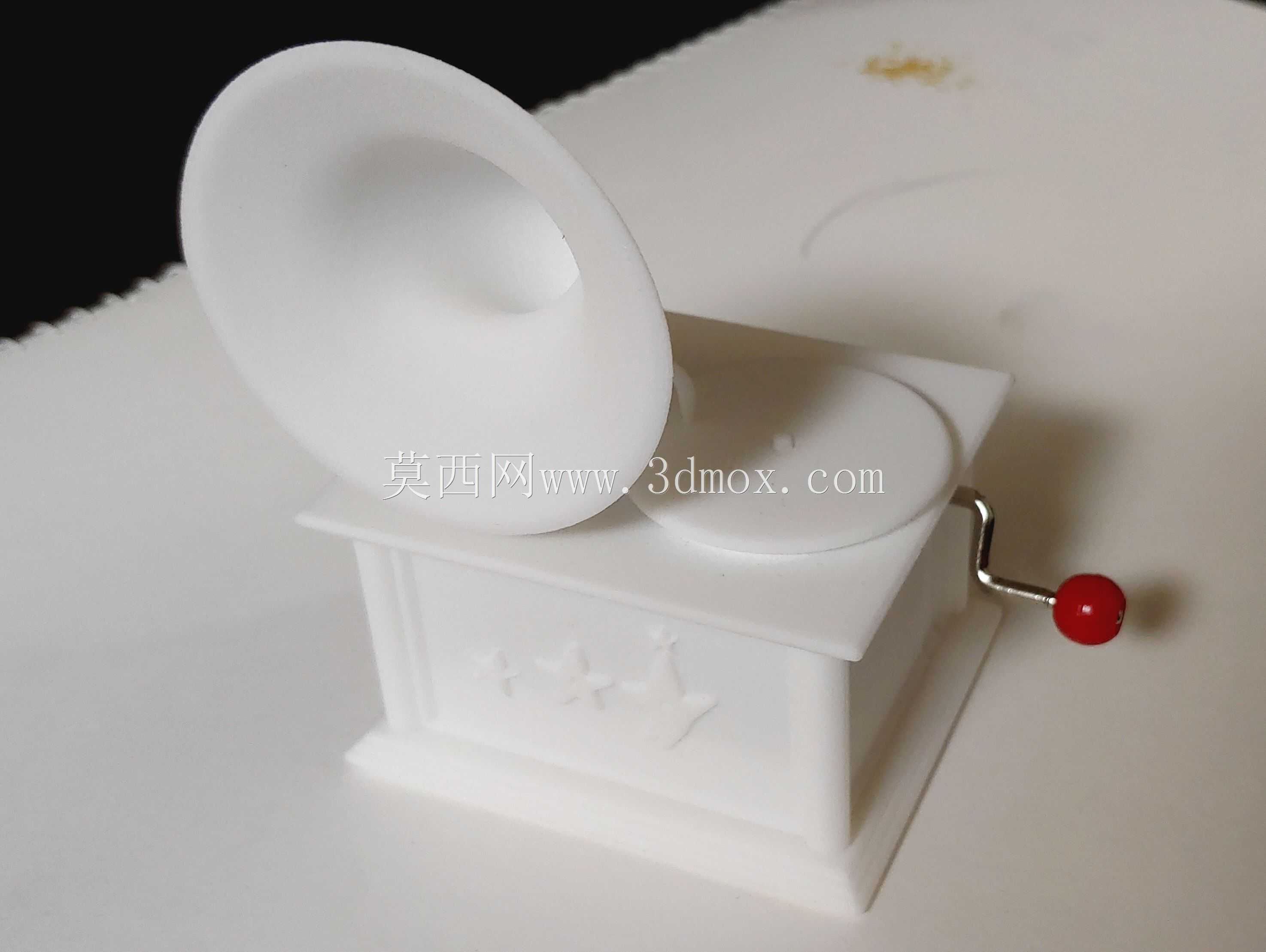

　　这款迷你音乐盒外壳采用复古留声机的经典造型做结构还原，整体以方正盒体作为核心承载基座，上方搭配大弧度扩音喇叭结构，侧面预留手摇驱动轴的伸出安装位，末端适配球形摇柄的安装空间，所有结构边界都做了圆角过渡处理，避免装配过程中出现锐边划伤的问题。从实际应用场景来看，这类结构既可以作为桌面文创摆件的承载壳体，也能适配小型蓝牙扬声器的改装需求，盒体内部预留的空腔可以容纳八音琴机芯、小型蓝牙功放板与纽扣电池组，不需要额外做内部支撑结构的二次修改，就能直接完成核心功能组件的装配。设计过程中优先考虑了FDM3D打印的成型可行性，所有外露面都没有设置超过45度的悬空结构，喇叭部分的薄壁厚度控制在1.2mm，既保证扩音时的结构共振效果符合声学需求，

　　也能减少打印过程中的支撑用料，盒体底座部分做了三层阶梯式的收边结构，既复刻了老式留声机的底座装饰线条，也能增加壳体放置时的接触面积，提升摆放稳定性。手摇轴的安装位做了内嵌式的轴套预留结构，轴孔直径匹配标准3mm金属转轴，装配时不需要额外做孔位扩修，转轴伸出盒体的长度控制在18mm，刚好可以容纳摇柄的连接结构与红色球形握柄，摇柄转动时不会和盒体侧壁、底座结构产生运动干涉。扩音喇叭的开口角度经过反复调整，最终确定为120度的张开角度，喇叭内壁做光滑曲面处理，没有多余的加强筋结构，避免声音反射过程中产生多余的驻波，影响小型扬声器的发声效果。盒体顶部的唱盘位置做了浅凹槽设计，既还原了留声机唱盘的视觉效果，也可以作为小型装饰件的放置位，

　　凹槽深度控制在1mm，不会占用盒体内部的有效安装空间。从安装边界来看，整体外形的长宽尺寸控制在80mm80mm，总高度含喇叭部分为140mm，放在桌面不会占用过多摆放空间，底座的接触面积为70mm70mm，普通的木质、玻璃桌面都能稳定放置，不需要额外的固定结构。结构设计时所有装配位都采用卡扣式连接预留，盒体侧壁与上盖的连接位做了0.2mm的装配间隙，打印完成后可以直接扣合，不需要额外涂抹粘合剂，后期如果需要更换内部机芯或者电池，也可以直接拆开上盖完成操作，不会破坏壳体的整体结构。侧面的摇柄安装位做了限位凸台，避免转轴装入后出现轴向窜动，摇柄转动的行程范围内没有任何结构遮挡，手动驱动时的转动手感顺畅，没有卡顿感。

　　这类复古造型的小型壳体结构，除了作为音乐盒、迷你音箱的外壳使用，也可以作为文创产品的原型结构，搭配不同的表面处理工艺，比如做仿木喷漆、金属电镀处理，就能适配不同的产品定位，不管是作为潮玩摆件还是礼品类产品的结构载体，都能直接在现有结构基础上做微调，不需要重新做整体的结构重构。在建模过程中所有曲面都做了G1连续处理，导出STL文件时不会出现破面问题，不管是用于3D打印验证，还是用于后续的注塑模具开模，都能直接使用现有模型做工艺调整，壳体的壁厚均匀性控制在±0.1mm范围内，注塑生产时不会出现缩痕、缺胶的问题，适合小批量的文创产品生产使用。
