骨骼肌细胞电生理实验用多通道腔体基座

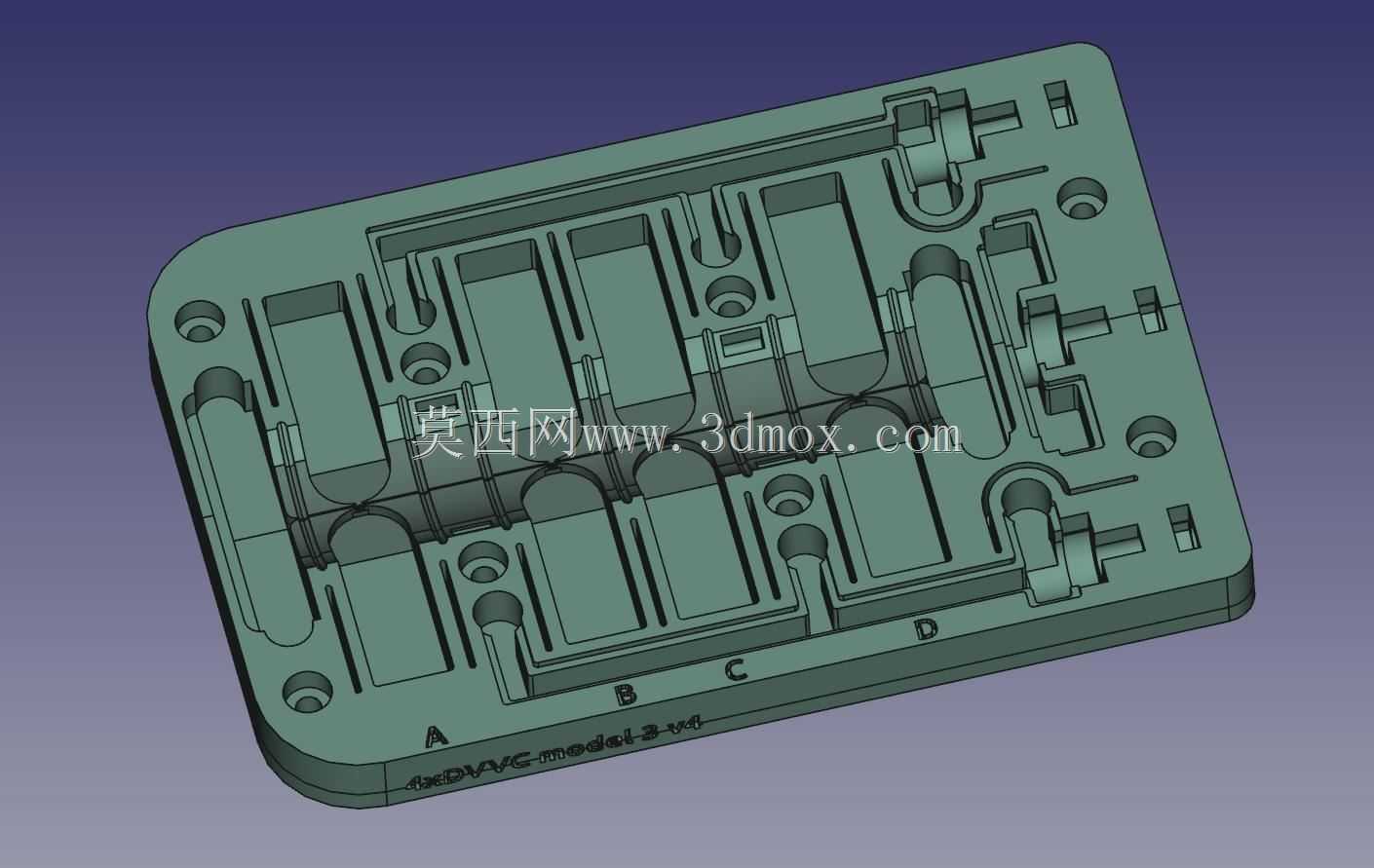

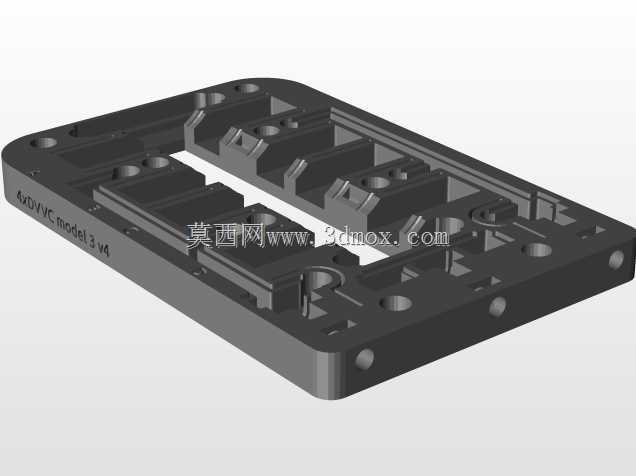

　　在细胞电生理研究场景中，这类多通道腔体基座是配套膜片钳、细胞电位记录系统的核心承载工装，主要用于骨骼肌细胞的离体灌流、电位信号采集实验，能够同时为四组独立实验单元提供稳定的溶液通路、细胞固定位点与电极操作空间，避免单通道实验反复更换样本带来的操作误差与时间损耗。从实际使用需求出发，设计时首先考虑的是灌流路径的流道平顺性，所有腔体之间的分隔筋采用R0.8的圆角过渡，避免灌流液在腔体内形成湍流或者死角，保证每个独立腔室内的溶液置换效率一致，减少不同实验组之间的环境变量差。基座整体采用矩形板式结构，四个角位设置了直径6mm的定位安装孔，孔位公差控制在±0.02mm，能够直接匹配多数电生理实验台的标准安装位，不需要额外制作转接板，安装时通过M5内六角螺丝即可完成固定，安装后基座上表面与实验台平面的平行度误差不超过0.03mm，保证电极下移操作时的垂直精度不受基座安装偏差影响。

　　每个独立腔室的尺寸经过反复验证，单腔有效容纳区域为12mm×8mm，深度3mm，既能够满足骨骼肌肌束样本的放置空间需求，又能控制灌流液的总容积在200μL以内，减少昂贵实验试剂的消耗量。腔室之间的分隔筋厚度为2mm，既保证了相邻腔室之间的密封隔离性能，不会出现溶液串流的问题，又尽可能压缩了基座的整体外形尺寸，最终基座整体长宽尺寸控制在120mm×80mm，厚度8mm，不会占用实验台过多的操作空间，给微操电极、灌流管路、信号引线留出足够的排布空间。基座表面的所有流道边缘都做了0.2mm的倒角处理，不会在样本放置或者电极操作时刮损细胞样本或者刺破灌流管路，同时也减少了3D打印成型后的支撑残留，降低后期表面处理的工作量。

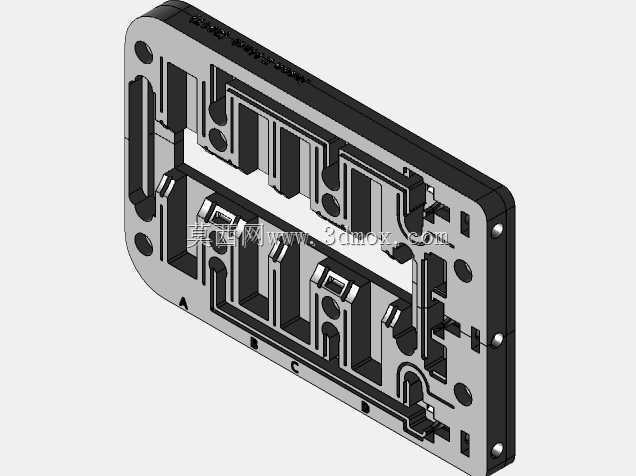

　　考虑到实验过程中需要频繁更换灌流液、清洗腔体，基座材质选用磨砂细塑工艺成型，这类SLS工艺成型的材料表面致密性好，不会出现溶液渗漏的问题，同时表面的细微磨砂质感能够减少细胞贴壁过度的问题，实验结束后用常规的实验清洗剂冲洗即可完成清洁，不需要特殊的消毒处理，可重复用于多次实验。基座上表面刻印的A、B、C、D标识对应四个独立腔室，标识深度0.3mm，填充深色耐溶剂油墨，即使经过多次清洗、酒精擦拭也不会脱落，方便实验人员快速区分不同实验组的样本，避免样本混淆。在电极操作对应的腔室侧边，设计了宽度1.5mm的电极让位槽，电极探针可以从侧边水平或者倾斜进入腔室，不会和基座侧壁发生干涉，满足不同角度的膜片钳操作需求。灌流管路的接入位点设置在每个腔室的短边侧，接口处设计了直径2mm的凸台，能够直接套接常规的1.6mm外径灌流软管，不需要额外的管路转接头，安装管路时只需要将软管套在凸台上即可完成密封，在常规实验灌流压力下不会出现漏液或者脱管的问题。

　　从结构强度角度考虑，基座底部做了1mm厚度的整体加强筋网格，既能够减少3D打印过程中的翘曲变形问题，又能保证基座在长期使用过程中不会因为螺丝锁紧力、温度变化出现形变，保证各个腔室的位置精度长期稳定。所有腔室的底部平面度控制在0.01mm以内，细胞培养玻片或者样本放置座放入腔室后能够完全贴合底部，不会出现倾斜导致的焦距偏差，方便显微镜下的细胞观察与电极操作。设计过程中特意规避了狭小的内部死角，所有流道与腔室的连接位置都做了圆弧过渡，不会残留实验废液或者细胞碎片，降低不同批次实验之间的交叉污染风险。针对实验中可能出现的溶液滴漏问题，基座边缘设计了高度0.5mm的挡水边，溢出的溶液会被挡水边限制在基座范围内，不会流到实验台面上腐蚀设备或者造成电路短路。
