树莓派4B立式圆柱型防护外壳结构设计

　　这款针对树莓派4B单板计算机设计的立式圆柱外壳，核心解决嵌入式开发场景下单板裸露易积灰、端口磕碰损坏、散热布局不合理的常见问题，适配桌面部署、小型嵌入式项目集成、教学实验台搭建等多类使用场景。日常做嵌入式开发调试时，很多工程师习惯直接把树莓派裸板放在桌面，不仅容易被线材拉扯导致焊点脱落，桌面的金属碎屑、洒落的液体也极易造成电路板短路，这款外壳将整块PCB完全包覆在内部，仅预留出所有外接端口的对位开口，插拔HDMI线、USB设备、网线、电源接头时都不用拆卸外壳，日常调试操作的便利性不受影响。

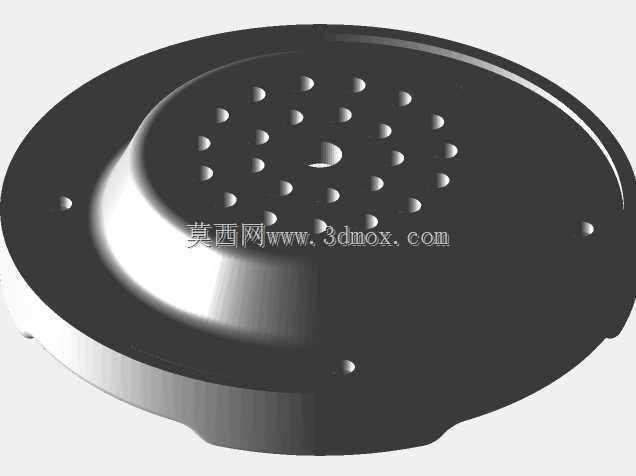

　　结构设计上采用上下分体式装配逻辑，顶盖与主体壳体采用紧密配合的卡扣结构，不需要额外螺丝就能完成固定，需要更换内部散热配件、调整接线时可以直接掀开顶盖，拆装效率比螺丝固定的外壳高很多。底部做了凸起的支撑脚设计，将壳体底部与放置平面留出2mm左右的间隙，既可以避免桌面的水渍直接接触壳体底部渗入内部，也能辅助底部的通风孔形成空气对流通道。内部预留的安装空间刚好适配30mm×30mm×10mm规格的轴流风扇，风扇安装位正对树莓派主控芯片的上方区域，配合壳体侧面的足球样式通风孔、底部的密集圆形散热孔，能形成从下进风、侧出风的完整散热风道，长时间高负载运行时不会因为积热导致主控降频。

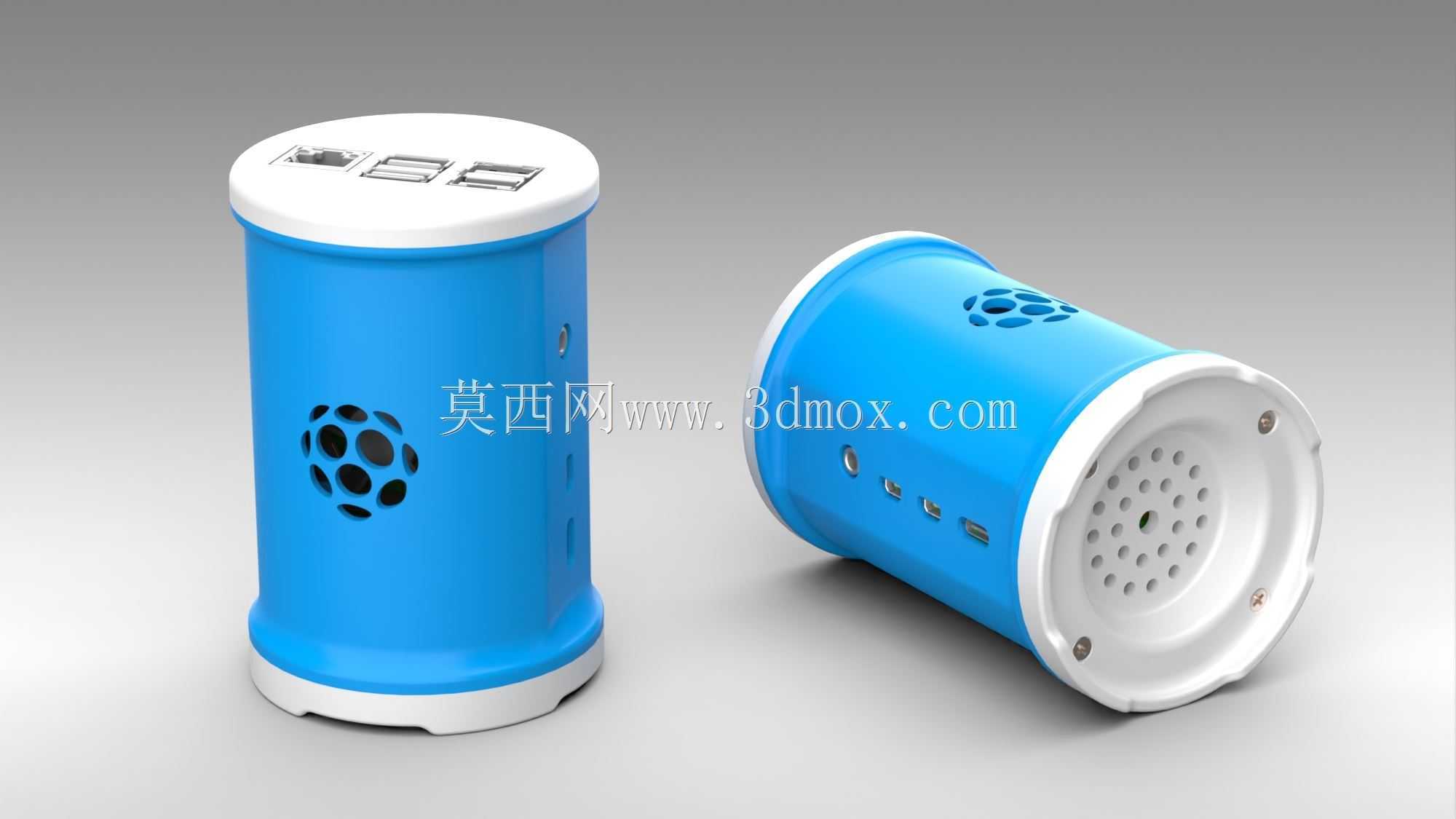

　　外形采用圆柱型立式布局，相比常见的方形扁平外壳，占用桌面的投影面积更小，放在显示器旁、实验台架上不会过多挤占操作空间，顶部的端口开口做了对位倒角处理，插拔线材时不会因为端口对位偏差刮伤接口的金属镀层。壳体侧面的通风孔采用六边形拼接的足球纹造型，在保证通风面积的同时，能避免大尺寸的异物掉入壳体内部接触电路板，底部的密集小孔径通风孔也能阻挡桌面的细小灰尘、金属碎屑被气流吸入壳体内部。

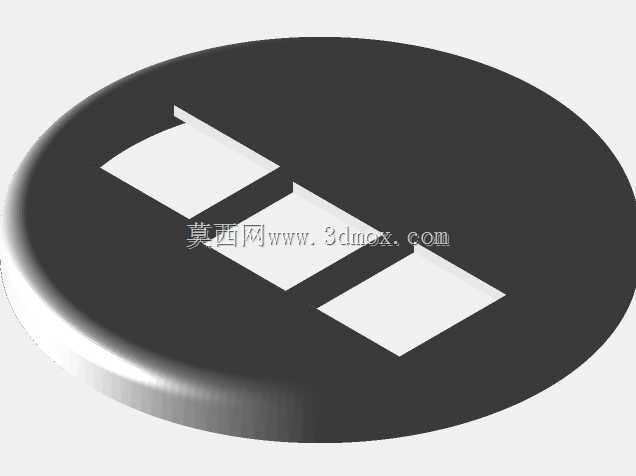

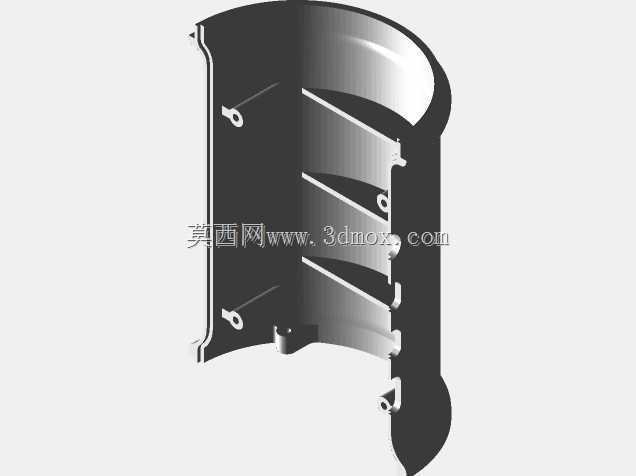

　　安装边界上，壳体内部的PCB固定柱完全匹配树莓派4B的安装孔位，不需要额外打孔或者修改电路板，直接将单板对准固定柱放置即可完成定位，不会出现电路板偏移导致端口对位不准的问题。顶盖部分做了内凹的走线避让槽，顶部的USB、HDMI接口区域不会因为顶盖压合过紧挤压线材接头，侧面的Micro HDMI、USB3.0、Type-C供电接口、网线接口的开口尺寸都做了公差余量预留，哪怕是带金属屏蔽壳的加厚接头也能顺利插拔，不会出现接口卡滞的情况。

　　实际使用中，这款外壳既可以作为日常开发时的单板防护结构，也能直接集成到小型嵌入式终端项目里，比如自制的桌面天气显示终端、小型家庭服务器、物联网网关设备，立式圆柱的外观相比工业感较强的方形外壳更适配桌面摆放场景，不需要额外做外观美化就能直接作为成品设备的外防护结构。壳体的壁厚做了均匀化处理，采用3D打印加工时不会出现壁厚不均导致的翘曲变形问题，各个装配面的配合公差控制在0.2mm以内，打印完成后只需要简单去除支撑就能顺利装配，不需要二次打磨修配。
