口袋妖怪星宇海星造型创意摆件结构设计

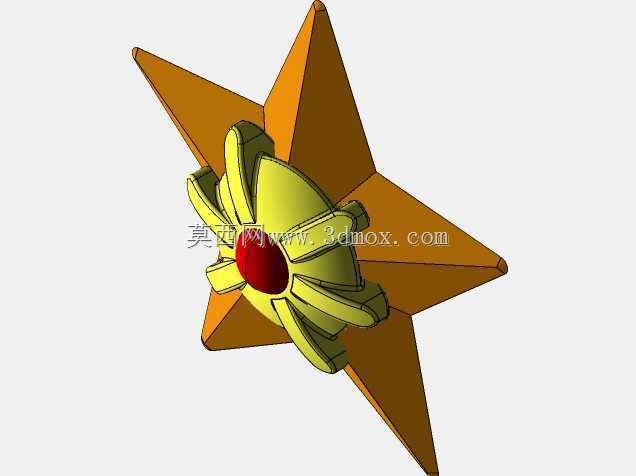

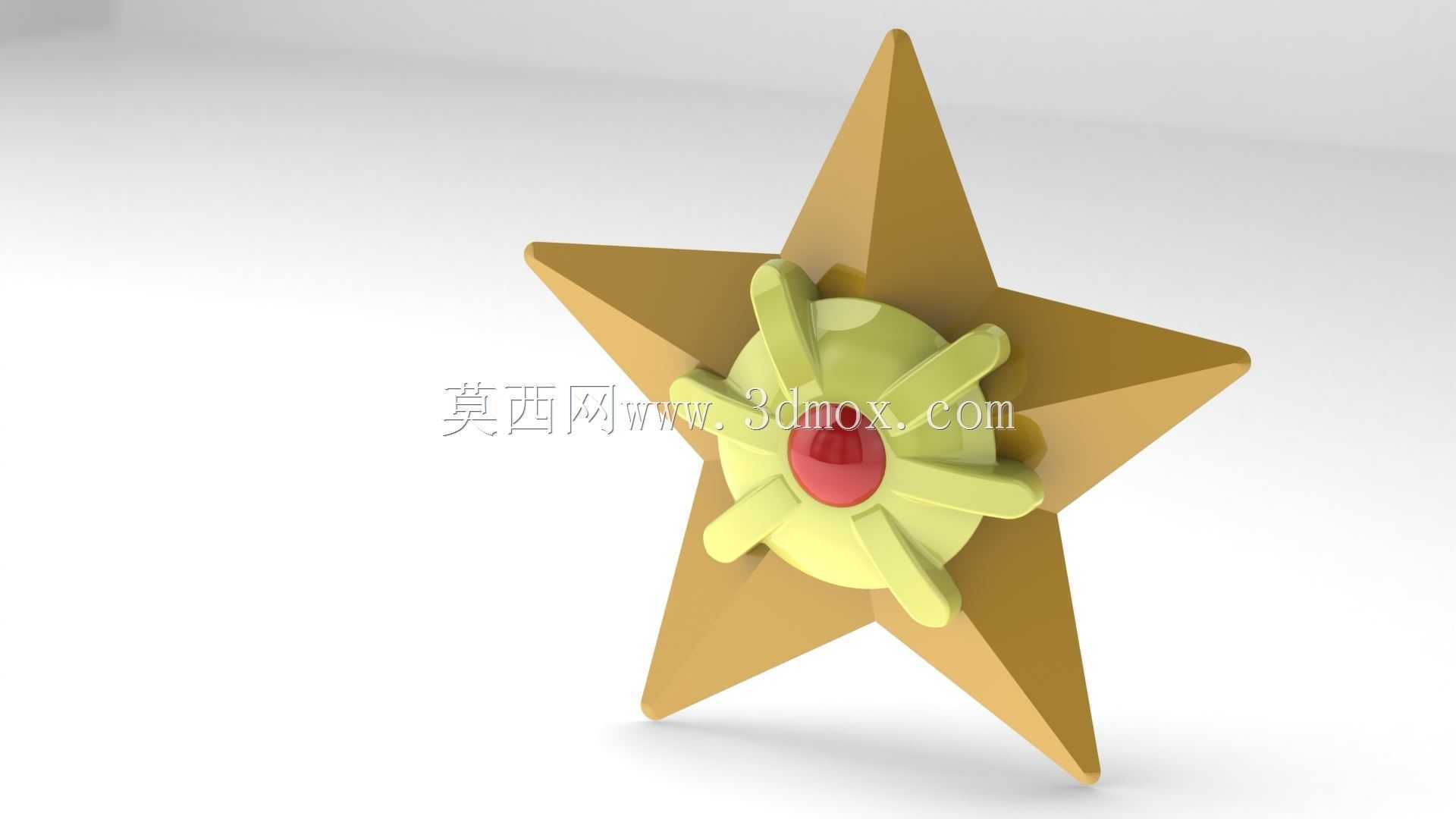

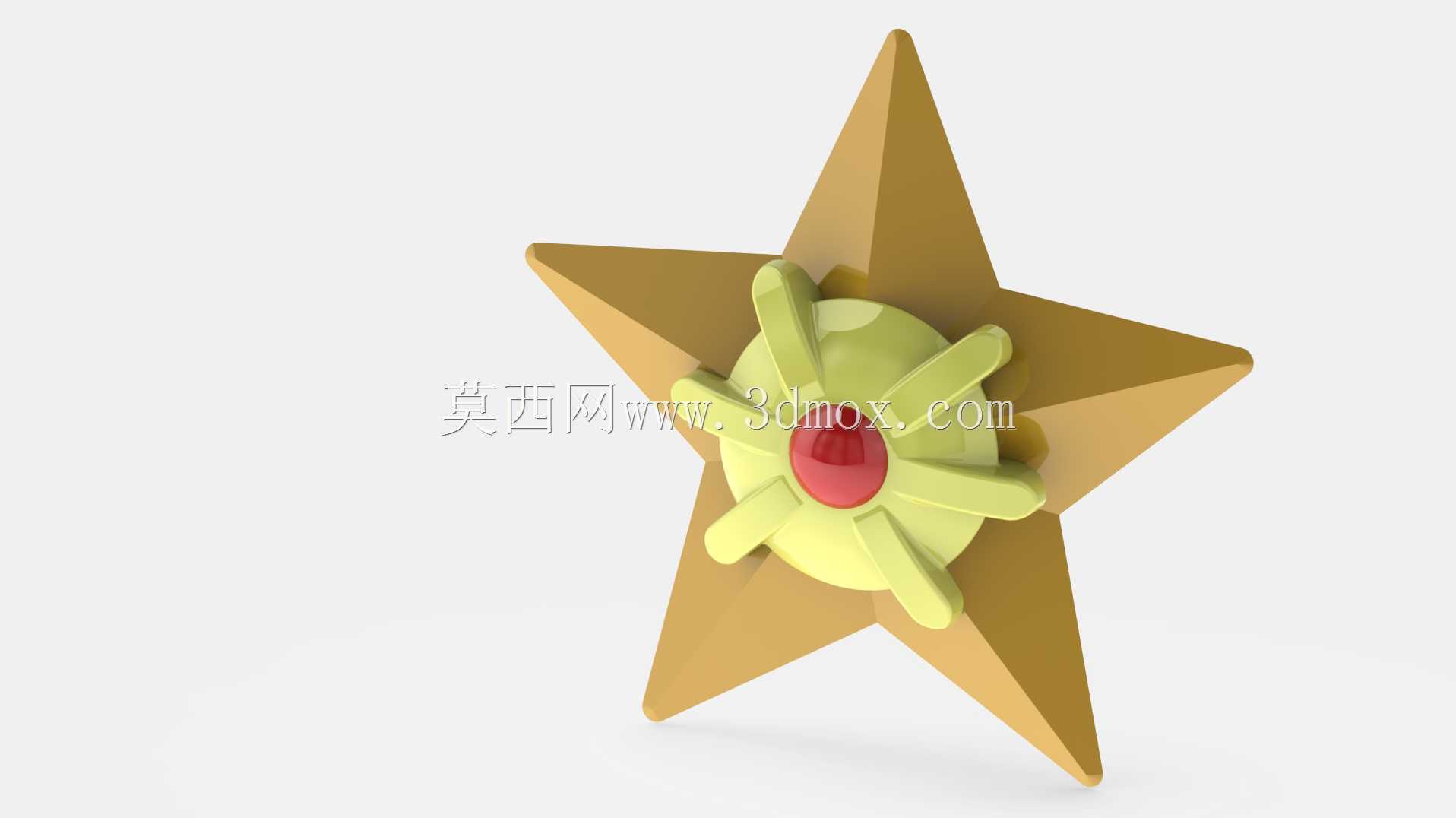

　　本次设计的创意造型摆件，以宝可梦IP中海星形态的星宇为原型，采用对称式五辐星形作为主体承载结构，核心凸起区域做分层嵌套设计，中心红色嵌件与周边浅黄色放射状凸台形成视觉层次区分，整体结构兼顾摆件展示的视觉效果与实体打印、注塑生产的工艺可行性。从实际应用场景来看，该类造型结构可适配桌面潮玩摆件、IP周边手办、主题展陈装饰道具等多个使用场景，五辐星形的外轮廓在摆放时具备稳定的支撑特性，无需额外辅助支架即可实现平稳放置，五个尖角的受力分布经过测算，放置在水平硬质台面时，每个尖角的接触压强控制在常规桌面材料可承受范围内，不会出现压痕或者倾倒问题。设计过程中首先确定了整体的对称基准，以中心红色嵌件的圆心为原点，

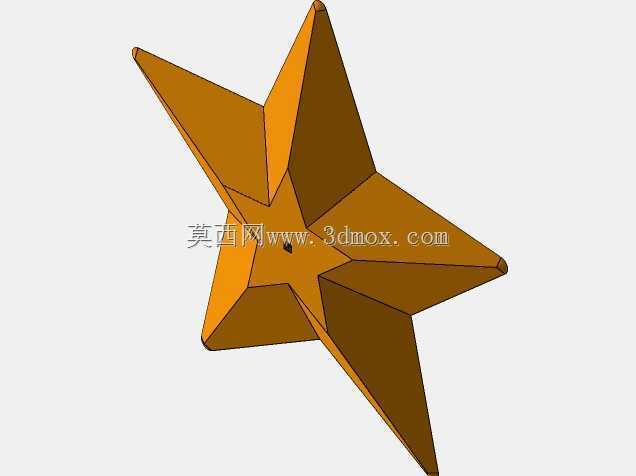

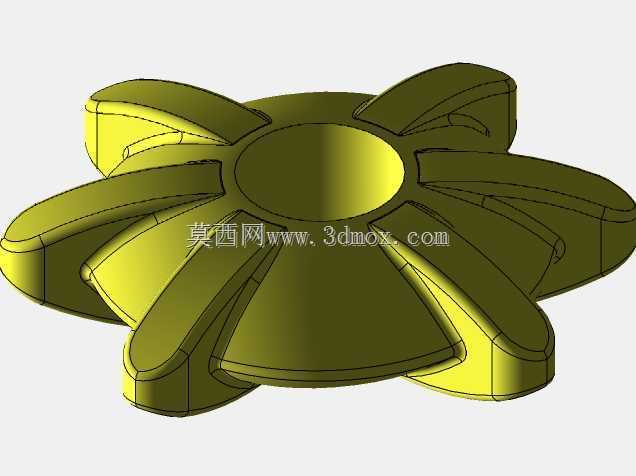

　　五个星形尖角沿72度等分圆周均匀分布，每个尖角的拔模斜度设置为1.5度，既满足注塑脱模的工艺要求，也不会破坏星形轮廓的锐利视觉效果。中心区域的浅黄色放射状凸台共设置八个，沿中心圆周均匀排布，每个凸台的根部做R0.8的圆角过渡，避免应力集中导致的结构断裂，凸台与中心红色嵌件采用卡槽式配合，嵌件边缘预留0.1mm的装配间隙，既可以保证组装时的顺畅度，也能避免装配后出现松动异响。从安装边界与尺寸控制来看，整体外轮廓的最大外接圆直径控制在120mm，整体高度为35mm，属于单手可握持的尺寸范畴，适合桌面摆放的空间要求；星形主体的壁厚统一设置为2.5mm，既保证了结构强度，也控制了整体重量，采用PLA材料3D打印时整体重量约45g，

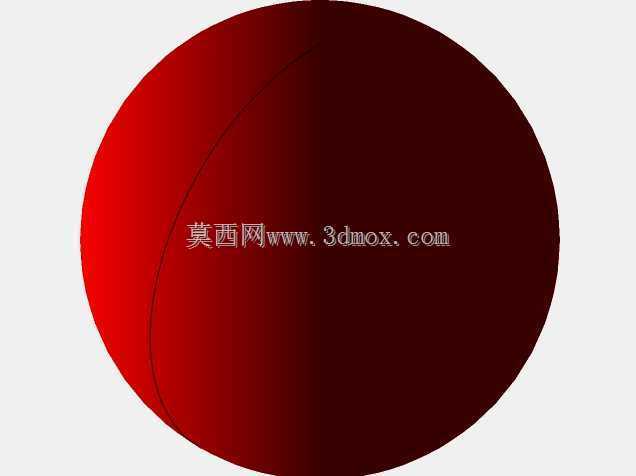

　　采用ABS注塑生产时重量约52g，不会因为自重过大导致摆放不稳。中心红色嵌件的直径为12mm，突出浅黄色凸台表面2mm，形成视觉焦点，嵌件与主体的配合深度为3mm，卡槽位置设置在嵌件侧壁1.5mm处，组装时通过轻微压入即可实现固定，无需额外粘接剂，也方便后期不同配色的替换组装。在结构细节处理上，星形主体的背部做平面化处理，背部平面与摆放接触面完全平行，平面度公差控制在0.2mm以内，保证放置时的贴合度，不会出现翘边晃动的问题；每个尖角的端部做R1的圆角处理，避免尖锐边角造成的划伤风险，符合日常摆件的安全使用要求。浅黄色放射凸台的外边缘做R0.5的圆角，既提升了触摸的手感，也避免了凸台边缘磕碰掉漆的问题。从生产适配性来看，

　　该结构的分模面设置在背部平面位置，所有外观面均位于前模区域，不会出现分模线破坏外观效果的问题，顶针位置全部设置在背部非外观面，不会在可见区域留下顶针痕迹。如果采用3D打印生产，无需添加支撑结构即可完成打印，五个尖角的倾斜角度大于45度，属于FDM打印可自支撑的角度范围，能够有效降低打印后处理的工作量；如果采用注塑生产，浇口位置设置在背部中心位置，采用点浇口进胶，胶料流动距离均衡，不会出现缺胶、困气等成型缺陷，成型周期可控制在25秒以内，适合批量生产。在功能拓展性上，背部平面预留了直径8mm、深度2mm的圆形沉台，可根据使用需求粘贴磁吸片、防滑胶垫或者发光底座的连接接头，拓展作为冰箱贴、车载装饰、小夜灯顶盖等不同用途，沉台的深度设计不会影响背部平面的平整度，不粘贴拓展配件时也不会出现摆放不稳的问题。整体结构没有复杂的异形曲面，所有曲面均为可参数化编辑的规则几何特征，方便后续根据不同的尺寸需求进行缩放调整，缩放比例在0.5倍到2倍区间内时，所有结构的壁厚、配合间隙都能按比例适配，不需要重新调整结构参数，可快速衍生出不同尺寸规格的系列化产品。
