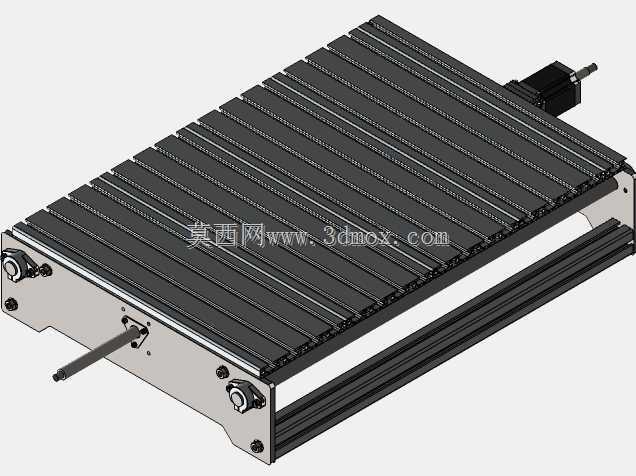

数控铣床多孔位安装承载机架结构

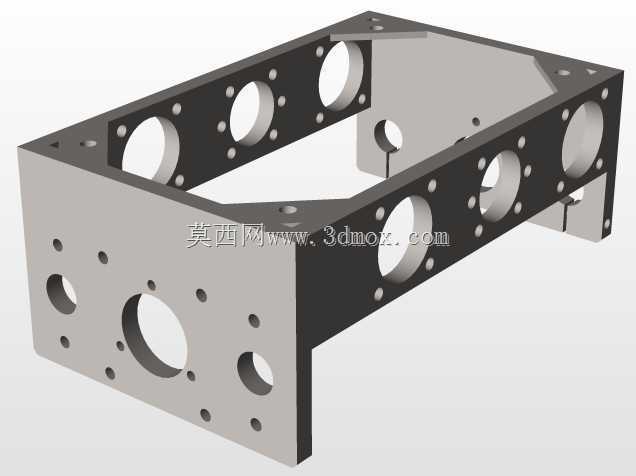

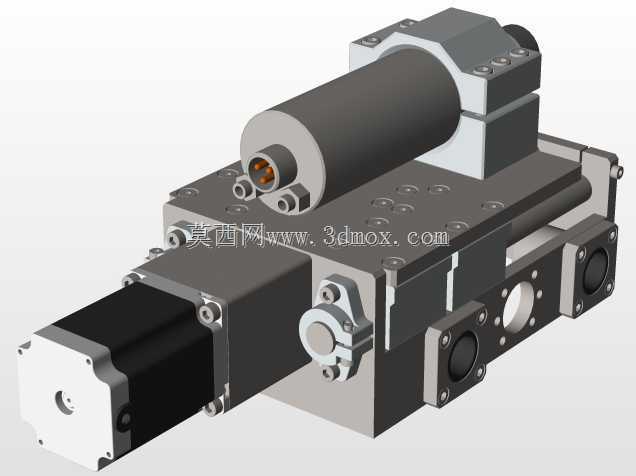

　　该机架作为小型数控铣床的核心承载基体，主要应用于桌面级精密铣削加工场景，承担主轴模块、进给滑台、驱动组件以及电控元件的安装定位功能，是整台设备装配精度保持的基础结构件。从结构设计逻辑来看，整体采用框型开放式布局，摒弃了传统铸铁机架的厚重封闭结构，选用钣金折弯拼接工艺成型，在保证结构刚性的前提下大幅压缩整体重量，适配小型加工设备桌面部署的承重限制，同时开放的框体内部预留了充足的走线与组件安装空间，方便后期运维时对内部驱动线路、传动部件进行调整更换。

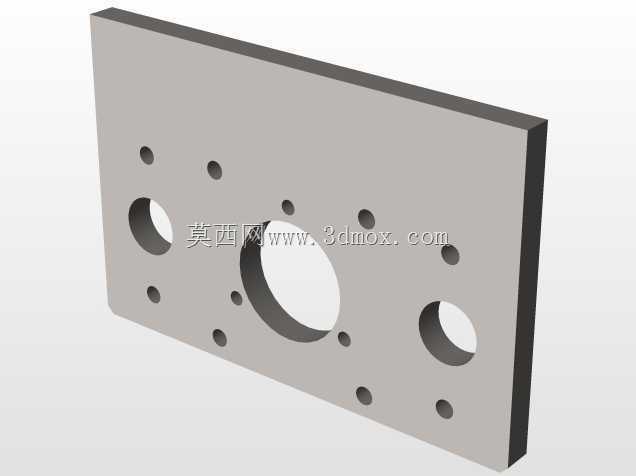

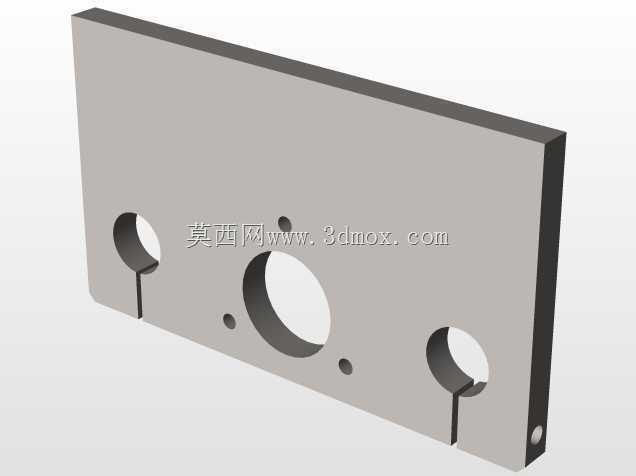

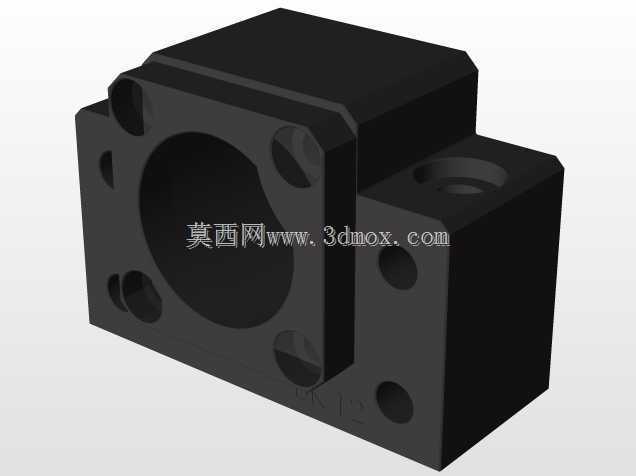

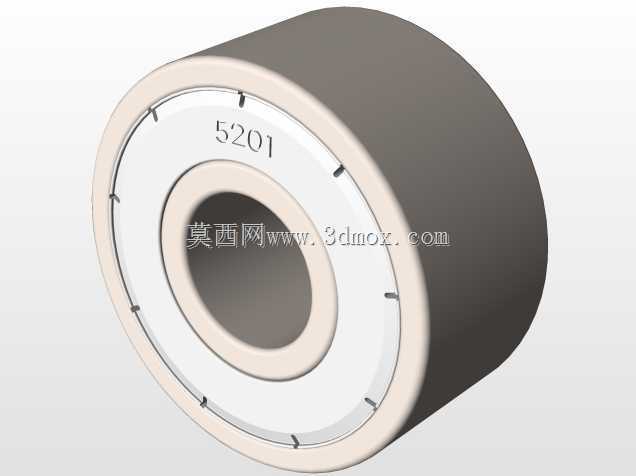

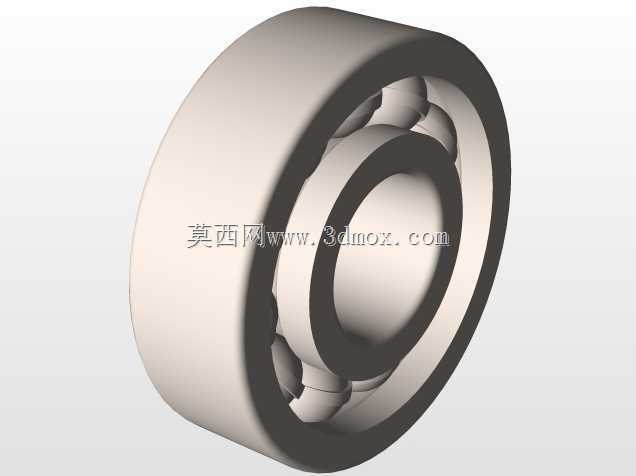

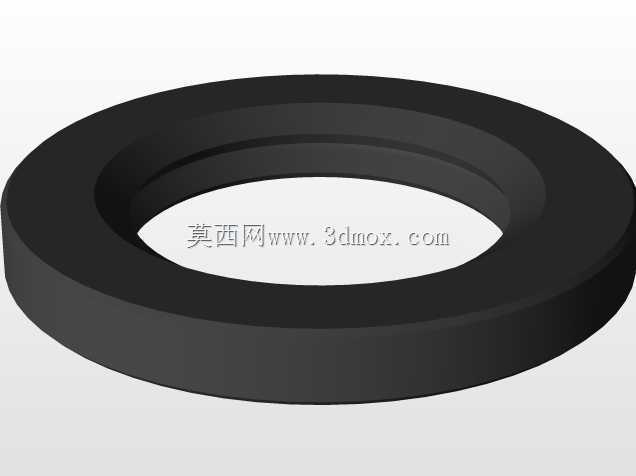

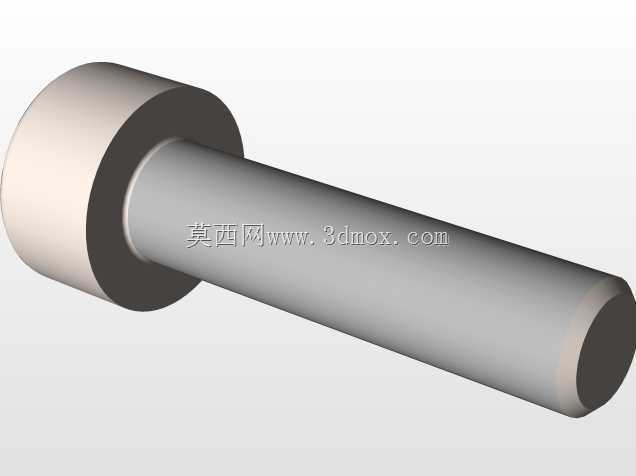

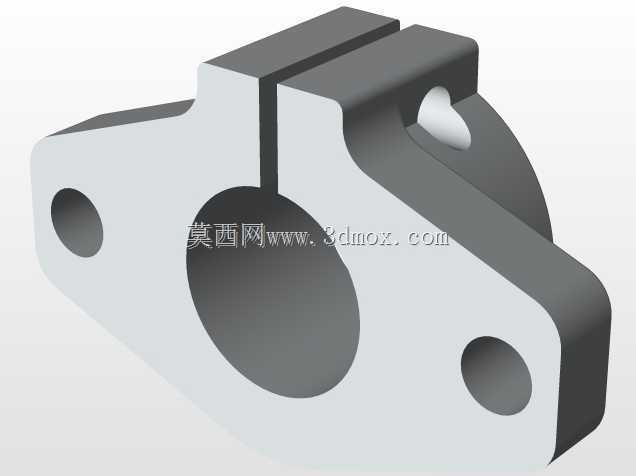

　　结构细节上，机架的四个立面均做了差异化的孔位设计，不同直径的通孔对应不同功能组件的安装需求：大直径圆孔主要用于主轴套筒、传动轴承座的穿装定位，孔位周边均匀分布的小直径螺纹孔用于对应组件的法兰锁紧固定，避免组件运行时出现径向窜动；侧面零散分布的小孔则用于走线固定、传感器安装以及防护钣金的连接，所有孔位的位置度公差均按照铣削设备的装配精度要求设定，保证各组件安装后同轴度、平行度符合加工运行要求。机架顶部与底部的折边做了加厚处理，底部折边预留的安装孔用于将整个机架固定在设备底座或者工作台面上，顶部折边的孔位则用于安装上盖板、导轨限位组件，折边处的圆角处理既避免了钣金锐边造成的装配划伤，也能减少应力集中，降低设备长期运行产生的振动导致折边处开裂的风险。

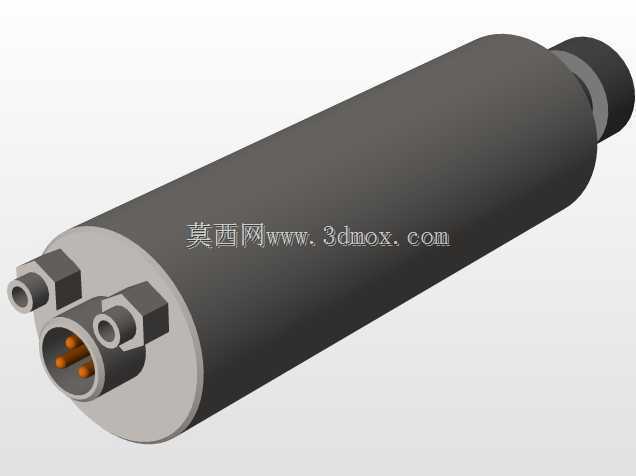

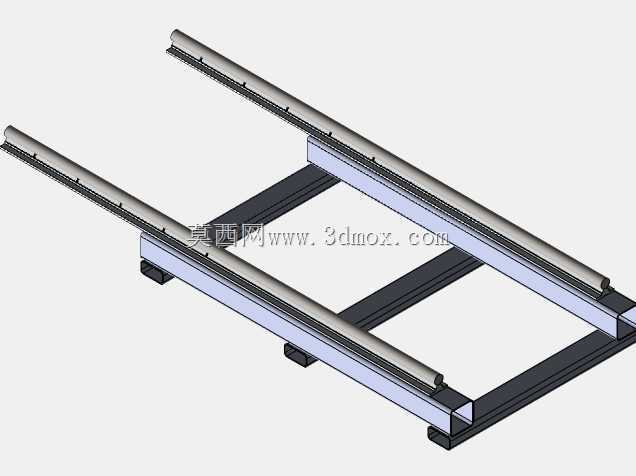

　　从安装边界来看，该机架的长宽尺寸适配常规400mm行程以内的小型数控铣床布局，内部框体的净空尺寸能够容纳X、Y轴进给滑台的全行程运动，不会出现滑台运行到极限位置时与机架内壁发生干涉的问题；立面的孔位排布经过干涉校验，当主轴套筒穿装在正面大孔位时，侧面的驱动电机安装座孔位与主轴中心的距离刚好匹配同步带传动的中心距要求，不需要额外加装张紧调节支架就能保证传动带的张紧度处于合理区间。设计过程中针对机架的受力变形做了针对性优化，在主轴安装侧的立板与相邻侧板的连接处增加了局部折弯加强筋，抵消主轴铣削加工时产生的径向切削力对立板的形变影响，避免因机架变形导致加工精度下降；同时不同立面的板厚做了差异化选择，主轴安装侧的板厚大于其余侧面，在控制整体重量的前提下将刚性资源集中在受力最大的区域，平衡了结构性能与材料成本。

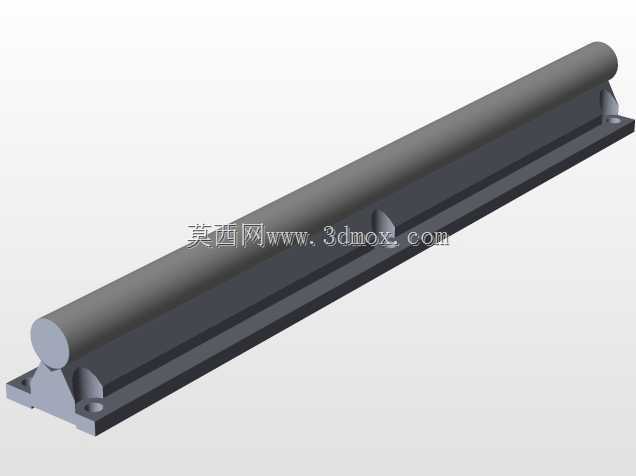

　　实际应用场景中，这类钣金结构机架多用于小型数控雕刻铣床、教学用数控实训设备以及桌面级CNC加工设备，相比传统铸造机架生产周期更短，孔位精度可以通过钣金冲压、激光切割工艺一次性保证，不需要后续大量的铣削加工来修正安装面，适合小批量定制化设备的快速生产装配。机架表面做了发黑防锈处理，既提升了表面耐磨性能，也避免车间加工环境中的切削液、油污长期附着导致结构锈蚀，延长部件的使用寿命。在装配流程中，该机架作为基础件需要首先完成与底部减震脚垫的组装，再依次将进给导轨、驱动电机、主轴组件依次安装到对应孔位，所有安装孔位的位置一致性较好，能够减少装配过程中的配钻、修锉工作量，提升整机组装的效率。
