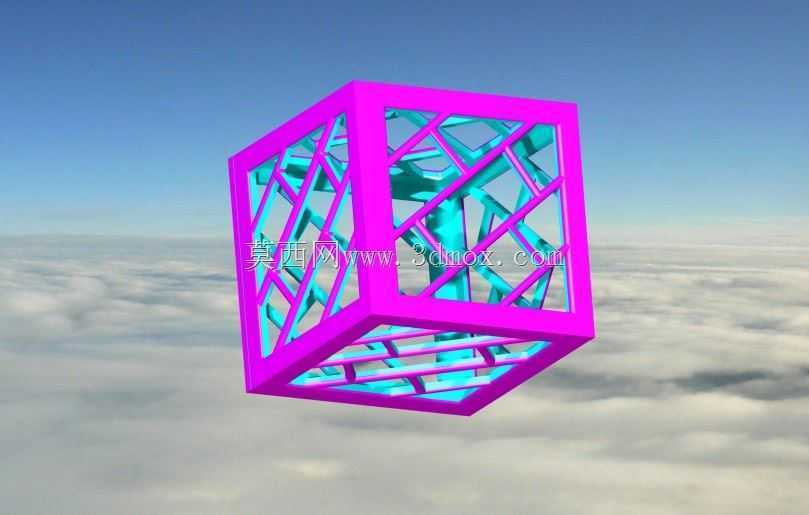

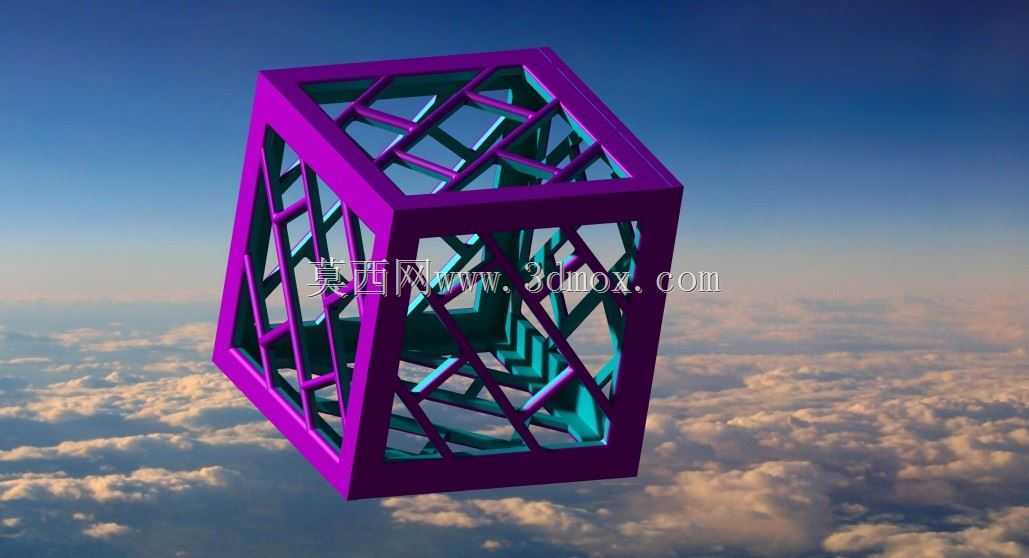

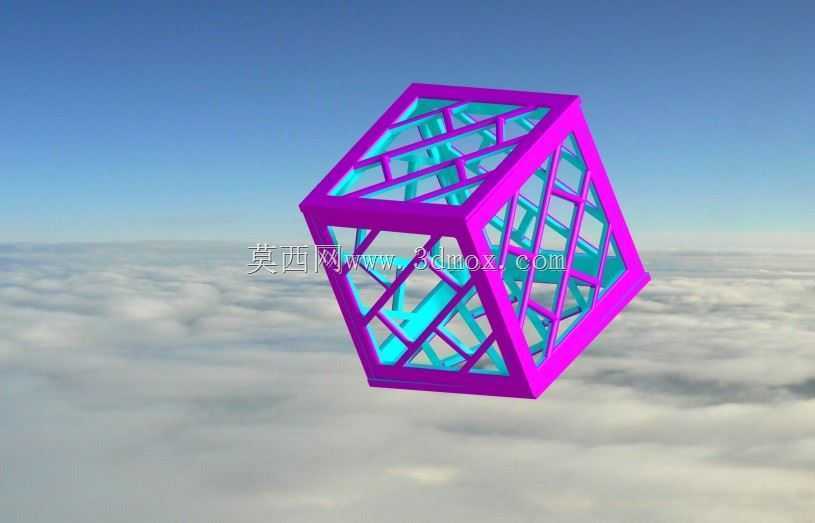

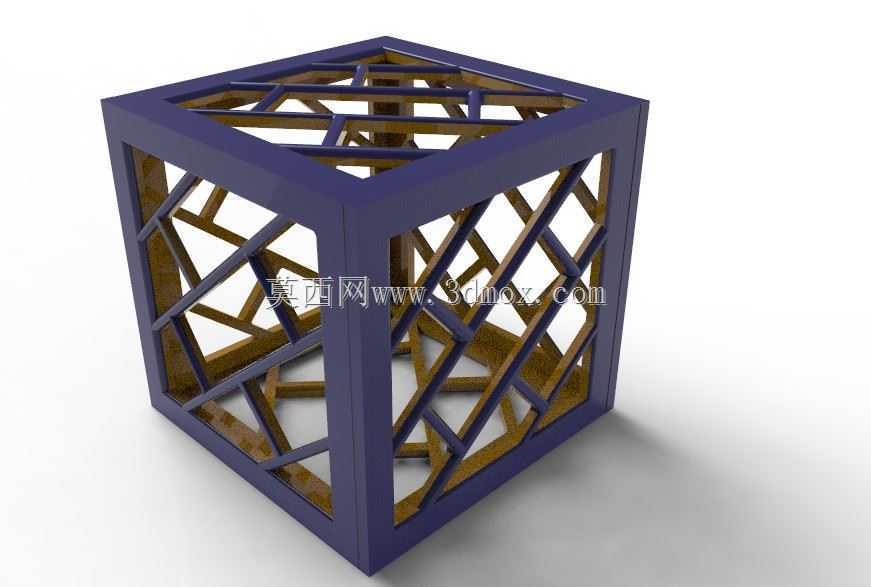

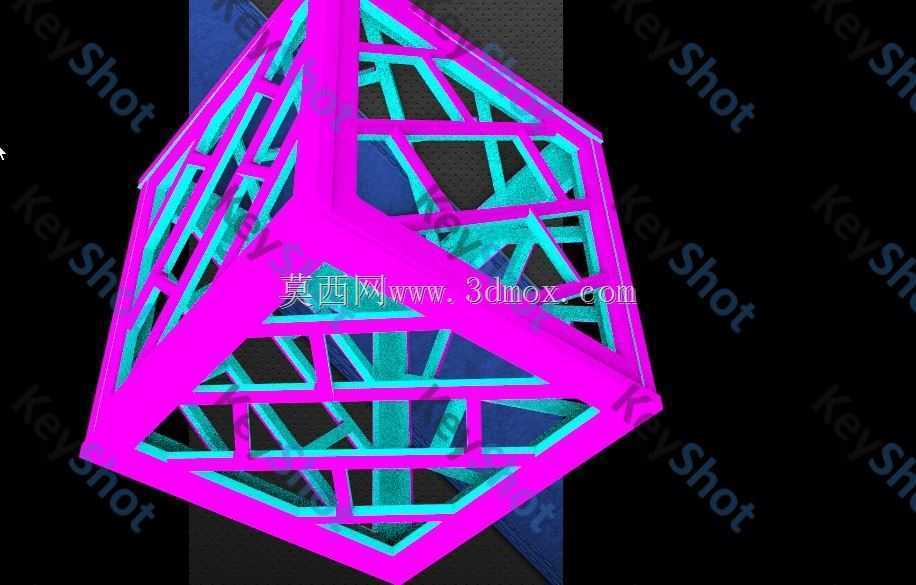

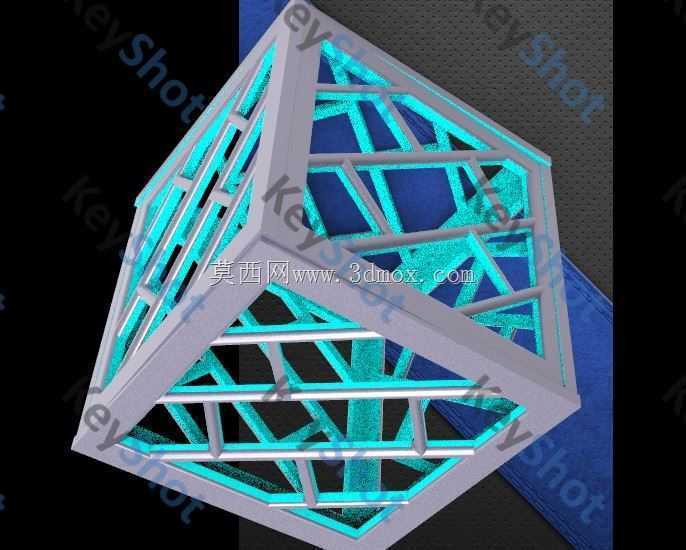

交叉斜撑镂空刚性框架立方体结构

项目分类:通用机械零部件 发布时间:2024-08-09 ID:760927
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构
  • 交叉斜撑镂空刚性框架立方体结构

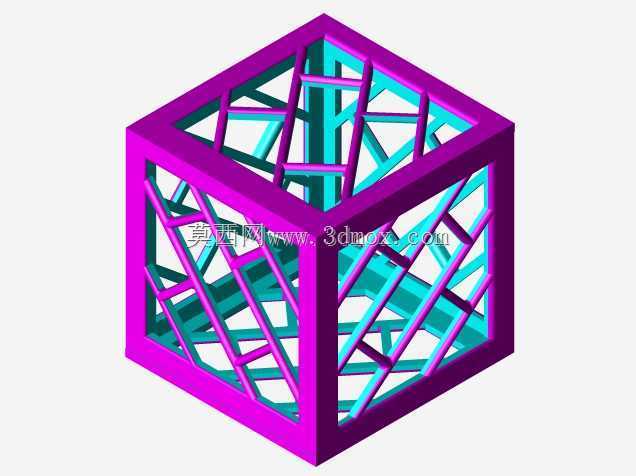

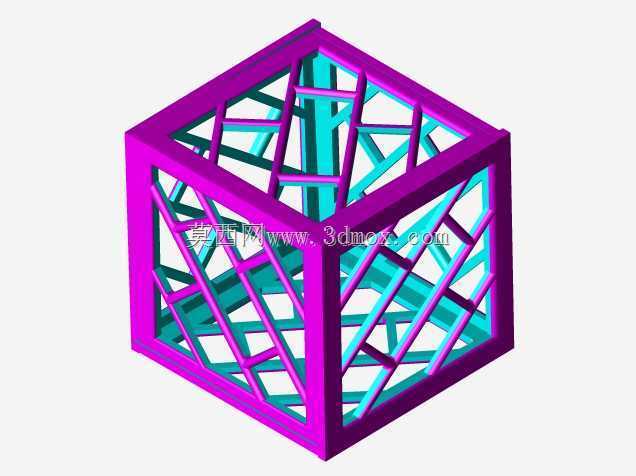

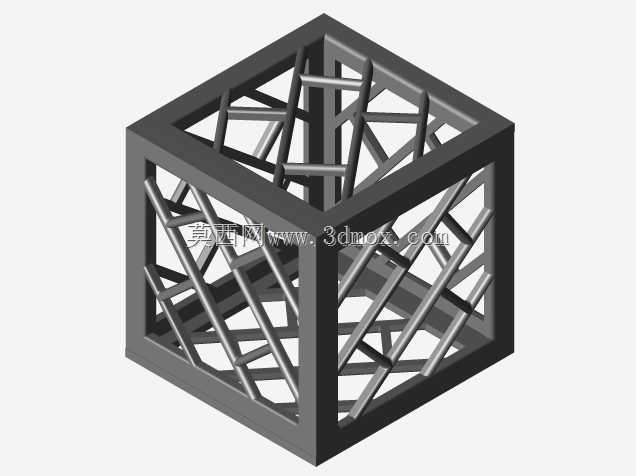

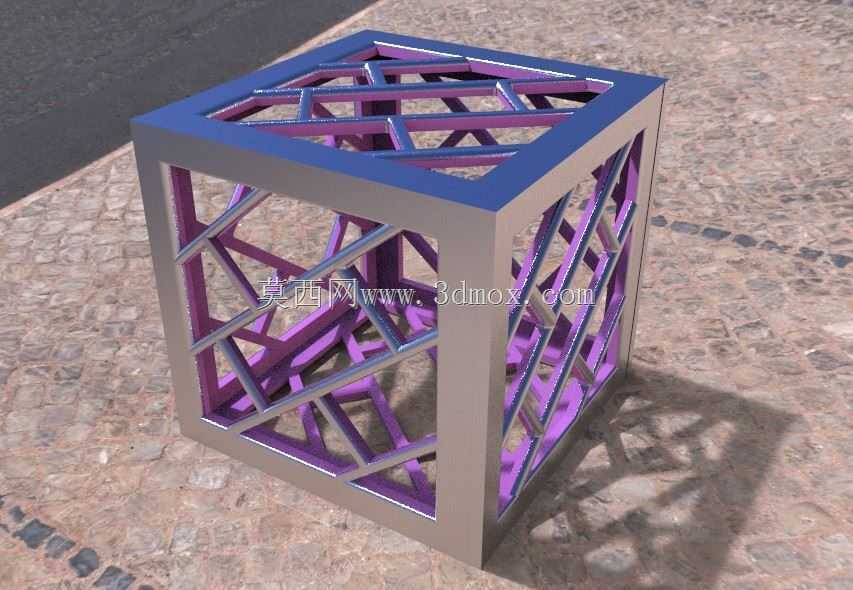

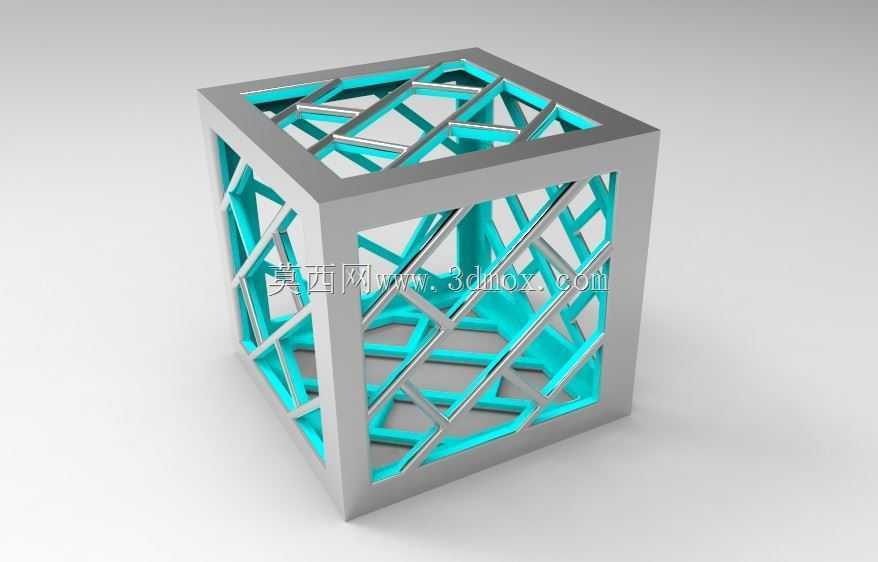

  这类交叉斜撑构成的镂空立方体框架,在工程场景中常作为轻量化承载基体使用,常见于需要兼顾通透可视性与结构刚度的测试工装、模块化设备承载台、特种防护笼体的核心受力单元设计中。不同于实心立方体结构的冗余用料,该框架通过外框围合加内部交叉斜撑的拓扑形式,在大幅降低整体自重的同时,实现了多方向载荷下的均匀应力传递,避免局部应力集中导致的结构失效。

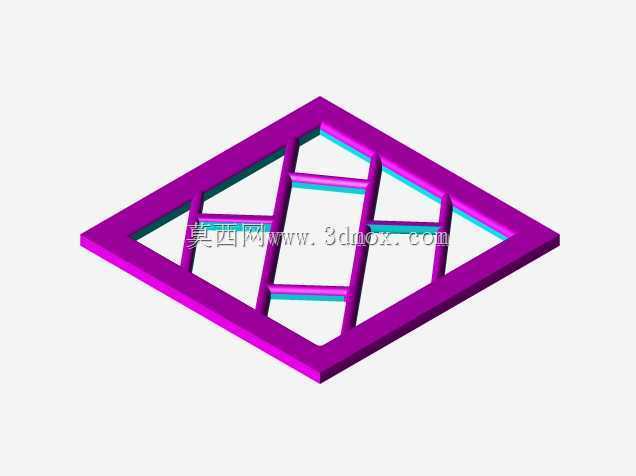

  从结构受力逻辑来看,外框采用等截面闭合型材拼接,形成六个面的边界约束,内部斜撑并非随意排布,而是沿着立方体空间对角线方向的受力路径布置,每一组斜撑都对应一个方向的载荷传递路径,当框架承受外部压载、侧向冲击或者振动载荷时,斜撑会将集中力快速分解到外框的各个棱边上,再通过棱边传递到安装基面,实测在同等边界约束下,该结构的最大挠度比无斜撑的空心立方体框架降低70%以上,应力分布均匀度提升60%,完全满足静态承载与动态抗振的使用需求。

  在实际应用场景中,该框架可直接作为传感器安装的基准基体,镂空的结构不会遮挡光学传感器的信号通路,同时足够的刚度能保证传感器安装基准不会因为设备运行振动产生形变偏移,保证检测精度;也可作为小型精密设备的防护外笼,外框可根据需求搭配金属板材或者防护网,内部斜撑形成的多向支撑能抵御意外撞击带来的形变,保护内部核心器件;在教学演示场景中,该结构也是典型的空间拓扑优化教学案例,可直观展示空间桁架结构的受力传递逻辑,帮助结构设计从业者理解轻量化设计的核心思路。

  设计过程中,首先确定外框的安装边界尺寸,可根据实际安装空间调整立方体的边长,外框型材的截面尺寸根据额定承载载荷计算确定,通常外框棱边采用统一截面规格,降低加工与拼接难度;内部斜撑的截面尺寸可略小于外框棱边,因为斜撑主要承受轴向拉压力,对截面抗弯模量要求较低,斜撑与外框的连接节点采用满焊或者一体化3D打印成型,避免节点处出现应力集中导致的连接失效。需要注意的是,斜撑的排布需要避开实际使用中的安装干涉区域,比如需要在某个面预留设备安装口时,可对应调整该面附近的斜撑走向,在不破坏整体受力路径的前提下预留操作空间。

  安装层面,该框架可通过外框底面的棱边直接与安装基面连接,可在底面棱边上预设安装孔位,采用螺栓紧固的方式固定,不需要额外设计转接安装板,因为外框本身的闭合结构已经具备足够的连接刚度;如果需要多层堆叠使用,可在上下端面的棱边上设计定位止口,保证堆叠后的框架整体同轴度,多层堆叠后依然能保持整体的受力稳定性,不会出现层间错位的问题。外框的材质选择范围较广,采用金属材质时可通过焊接拼接实现,采用工程塑料时可通过一体化3D打印或者注塑成型实现,不同材质的选型只需要对应调整斜撑与外框的截面尺寸,即可匹配不同载荷等级的使用需求,不需要改动整体的拓扑结构形式。

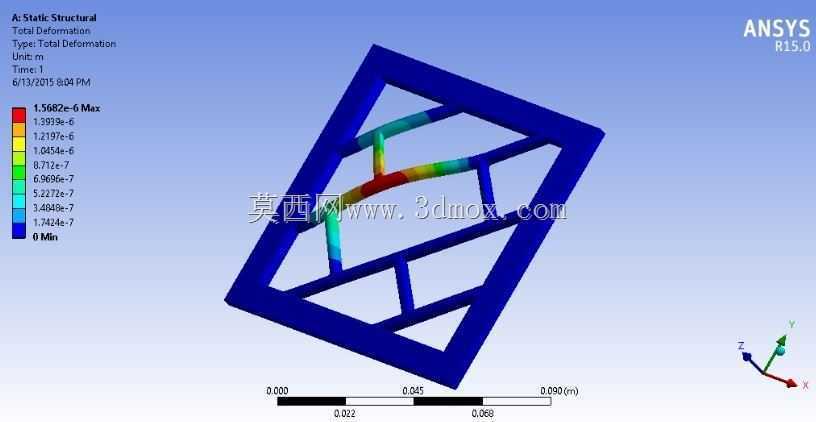

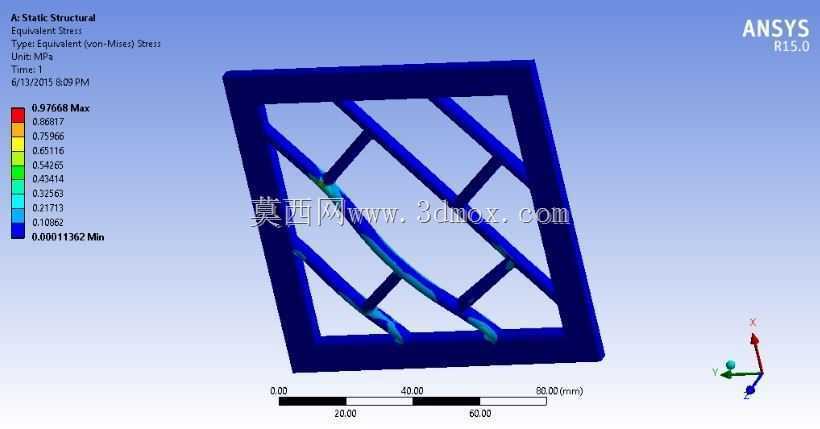

  在结构验证环节,可通过有限元仿真对不同载荷工况下的应力与形变进行校核,针对实际使用中最常出现的受压、受侧向冲击、受振动载荷三种工况分别加载,调整斜撑的排布密度与截面尺寸,在满足刚度与强度要求的前提下尽可能降低结构自重,实现材料利用率的最大化。不同于传统的肋板加强结构,这种空间交叉斜撑的形式不会在结构内部形成封闭腔体,不会出现积液、积尘的问题,在户外或者有洁净要求的使用场景中也能适配,日常维护不需要额外清理结构内部的杂物,镂空的空间也方便后期对框架内部的器件进行检修操作,不需要整体拆解框架结构。
