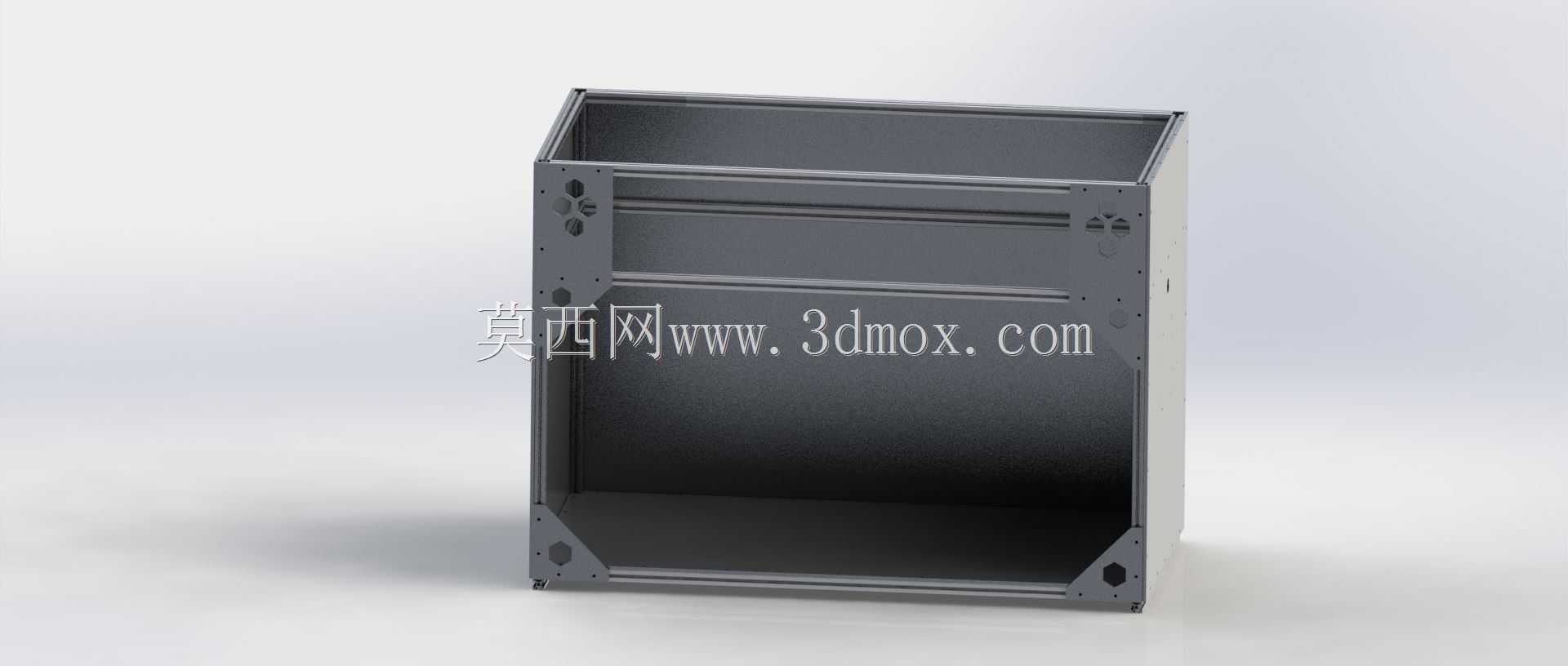

FolgertechFT-6设备框架结构设计

　　在桌面级增材制造设备的结构迭代过程中，设备主框架的刚性与拓展兼容性始终是影响整机打印精度、改装上限的核心要素，本次呈现的FolgertechFT-6框架结构，正是面向设备深度改装需求设计的承载基座结构。从实际应用场景来看，该框架主要适配桌面级FDM工艺3D打印设备的整机搭建与旧机升级场景，既可以作为全新DIY机型的主体承载结构，也能够替换原有老旧设备的变形框架，解决长期使用后框架形变导致的运动轴走位偏差、打印层纹错位等实际问题。不同于常规一体化焊接的封闭框架，该结构采用模块化钣金拼接设计思路，在框架的各个立面预留了标准化的安装孔位，用户可以根据自身的电机配置、传动组件选型灵活调整安装位置，不需要对框架主体进行二次钻孔、

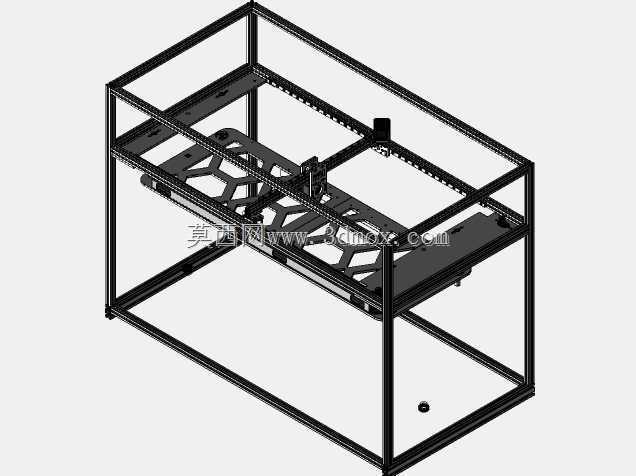

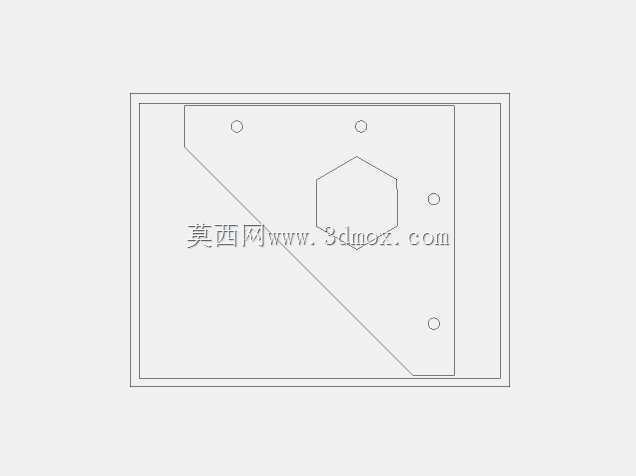

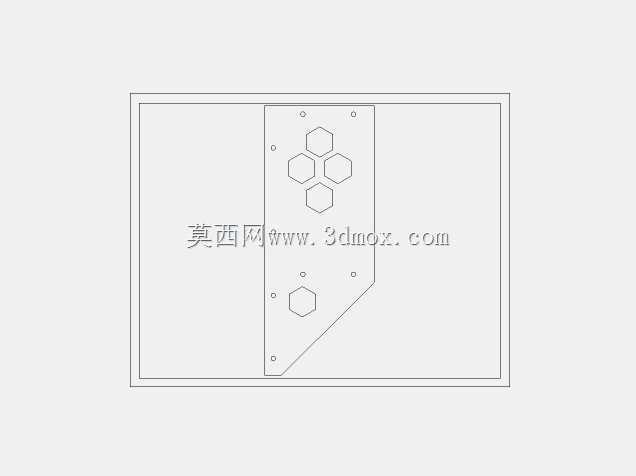

　　焊接等破坏性加工。从结构功能特性来看，框架的边角位置采用了三角加强筋式的折弯结构，相比直角拼接的普通钣金框架，抗扭刚性提升明显，能够抵消X、Y轴高速运动时产生的侧向冲击力，避免高速打印过程中框架出现共振抖振的问题。框架内部预留了充足的安装空间，既可以容纳常规的丝杆传动组件、皮带张紧机构，也能够拓展安装双喷头组件、自动调平传感器、耗材断料检测模块等附加功能部件，满足不同用户的定制化改装需求。在设计细节上，框架的左右立面采用了对称式孔位布局，当用户需要将部分组件从一侧调整到另一侧安装时，仅需要对对应安装面板做镜像处理即可完成适配，不需要重新设计整个框架的安装点位，大幅降低了改装过程中的建模与加工工作量。比如左侧的下面板、外壳面板等组件，

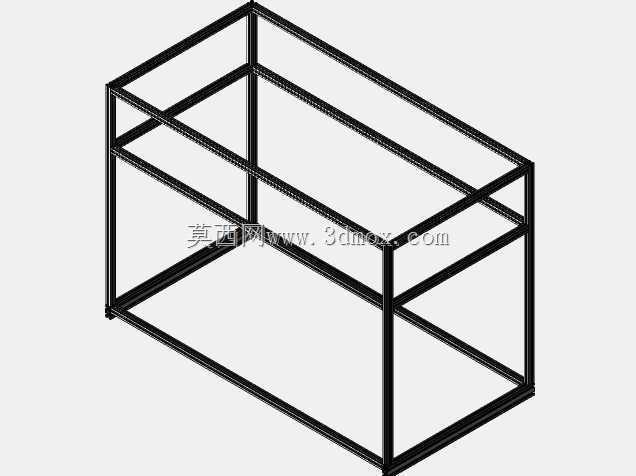

　　镜像后即可直接在右侧对应位置安装，孔位完全匹配，不需要额外调整尺寸。从安装边界尺寸来看，框架整体采用方正的箱式布局，外部轮廓的长宽高尺寸适配常规桌面级设备的摆放空间，不会占用过多的工作台面，内部的有效安装空间能够兼容大尺寸打印热床的安装，满足大尺寸模型打印的行程需求。框架的底部预留了与机脚、减震垫连接的安装孔位，可以根据使用场景选配橡胶减震机脚或者可调节高度的金属机脚，抵消设备运行时传递到工作台的振动，进一步提升打印过程的稳定性。框架的顶部预留了拓展安装位，可以加装顶部耗材架、LED照明组件、封板安装条等配件，用户如果需要搭建恒温打印腔室，直接在框架外侧安装亚克力封板即可，不需要额外搭建外部支撑结构。在实际装配过程中，

　　所有拼接位置的孔位都做了对位公差优化，钣金件的折弯角度控制在合理公差范围内，组装时不需要反复锉修孔位，普通用户使用常规内六角工具即可完成整机组装，装配难度较低。不同于部分追求极致轻量化的镂空框架，该结构在保证整体重量可控的前提下，对受力集中的导轨安装面、电机安装位做了局部加厚处理，避免长期受力后出现安装面凹陷、螺丝孔滑牙等问题，延长框架的整体使用寿命。对于从事3D打印机改装、DIY设备搭建的结构设计人员来说，该框架的设计思路具备较高的参考价值，其模块化的孔位预留、对称式的结构布局、兼顾刚性与拓展性的结构选型，都可以迁移到其他同类桌面级加工设备的框架设计中，比如小型数控雕刻机、桌面级点胶设备的主体框架设计，都可以参考这种预留多组安装位、对称布局的设计逻辑，降低后续设备迭代改型的设计成本。在实际选型使用时，用户可以根据自身的传动方案调整导轨的安装高度，框架立面的多组平行安装孔位支持不同行程的导轨安装，既可以适配短行程的高精度打印需求，也可以更换长导轨实现大打印尺寸的拓展，不需要更换框架主体，真正实现了一个基座适配多种配置的设计目标。
