电力变压器用孔垂直式绝缘隔振构件

项目分类:变压器 发布时间:2024-08-09 ID:760937
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件
  • 电力变压器用孔垂直式绝缘隔振构件

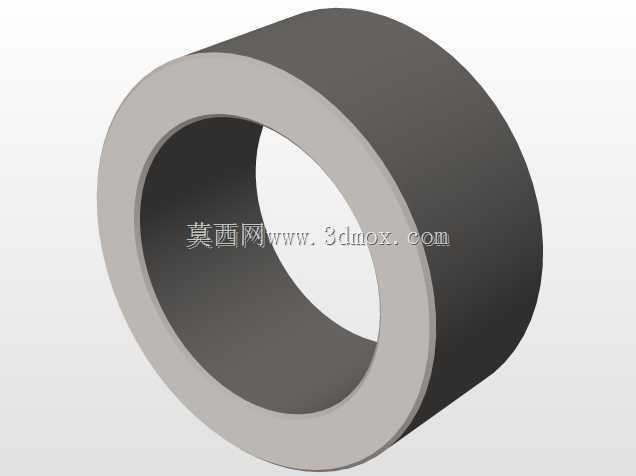

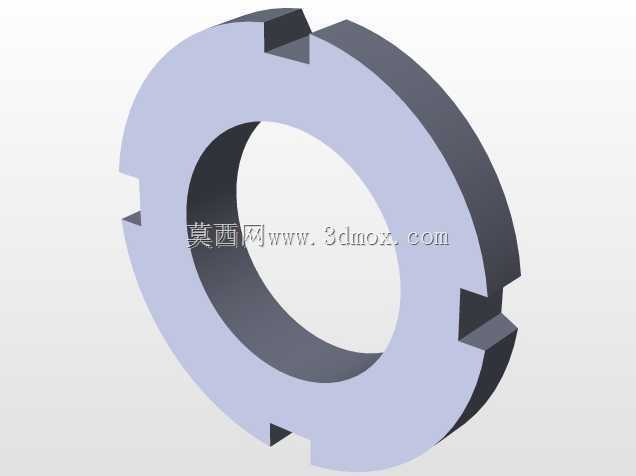

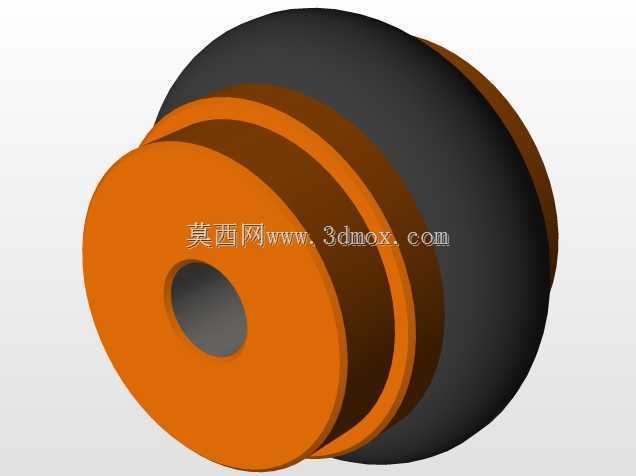

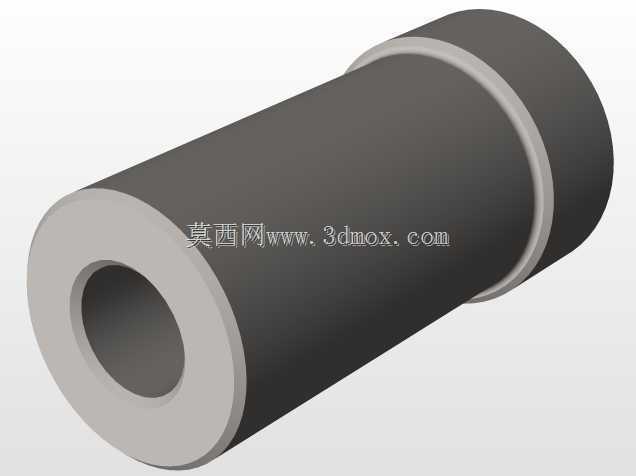

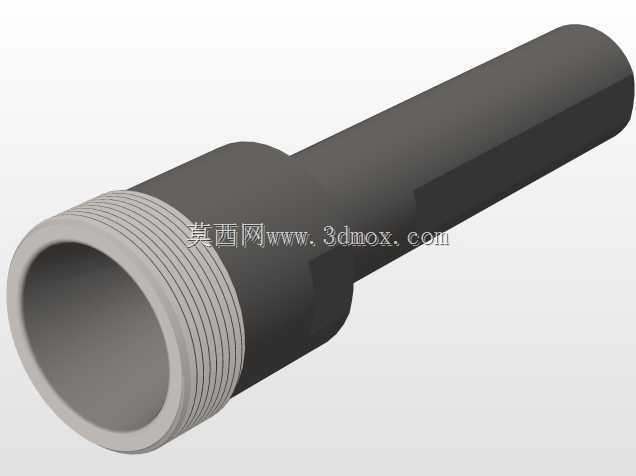

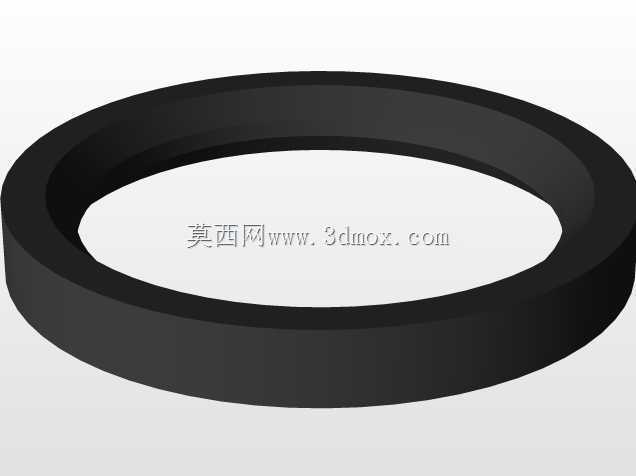

  在电力输配系统的变压器装配环节,这类带中心通孔的垂直安装构件,是绕组固定、引线绝缘支撑场景里的常用配套零件,日常运维和新机组装时都能见到它的身影。不同于常规平板式绝缘垫块,这款构件采用多层叠合的阶梯轴式结构,外层采用耐候绝缘橡胶材质,内层嵌套硬质绝缘衬套,中心通孔的尺寸公差严格控制在H7级别,能够适配标准规格的穿心固定螺栓,安装时螺栓穿过中心孔,将构件压紧在变压器铁芯夹件与绕组端部之间,既可以起到电气绝缘的作用,避免固定螺栓与绕组带电部分形成导通回路,又能缓冲变压器运行时产生的电磁振动,降低振动传递到油箱外壳产生的结构噪音。

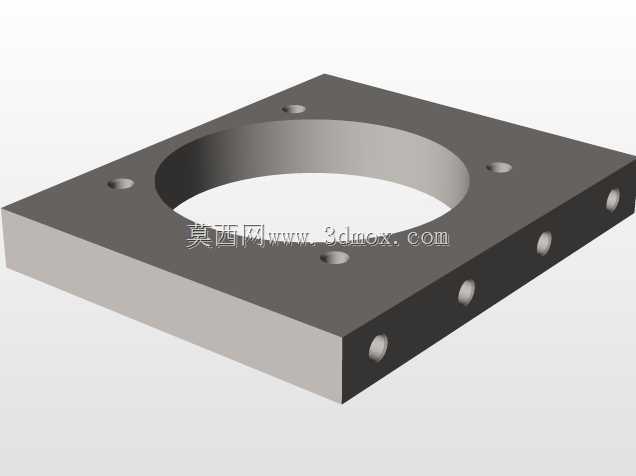

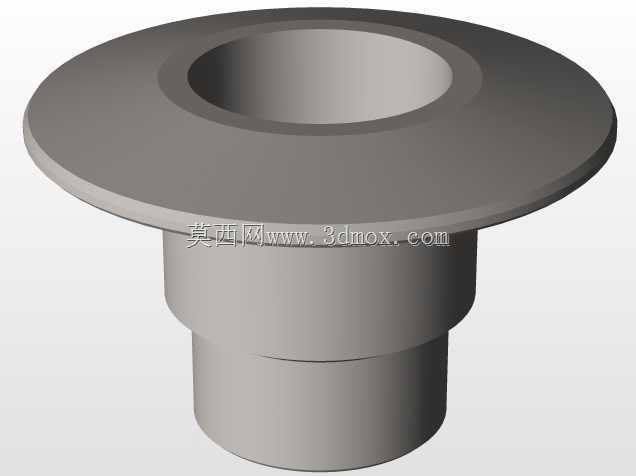

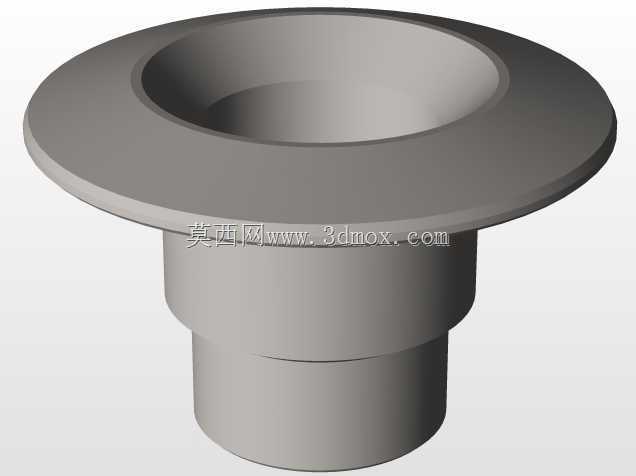

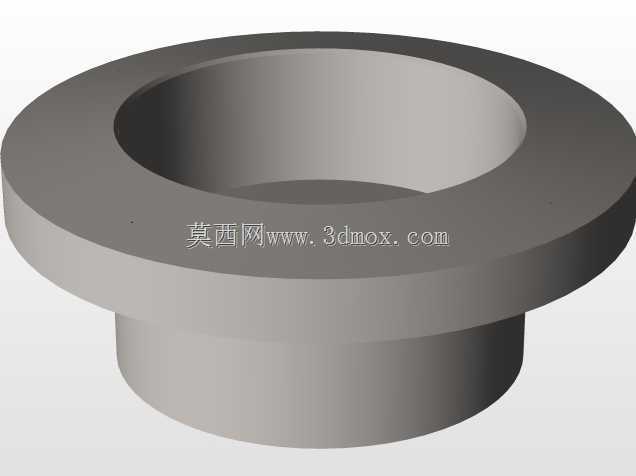

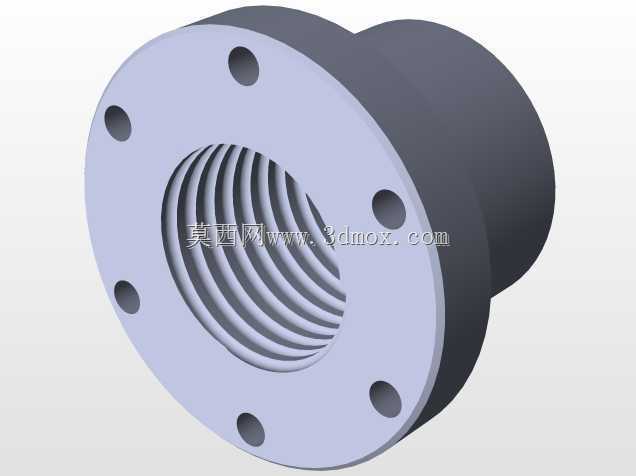

  从设计逻辑来看,这款构件的阶梯式外径设计是经过多轮工况验证的:最外侧的大直径端面与绕组端部的绝缘纸板贴合,接触面积更大,单位面积压强更小,长期压紧状态下不会在绝缘纸板表面压出凹痕,避免局部绝缘层破损;中间的环形凸台刚好嵌入夹件的定位沉孔内,安装时不需要额外做定位工装,构件不会在螺栓紧固过程中发生径向偏移,能有效降低现场装配的对位难度,提升批量装配的一致性。中心通孔的内壁做了0.5mm的圆角过渡,没有尖锐棱角,穿装螺栓时不会刮伤螺栓表面的镀锌层,也不会因为应力集中导致构件在长期压紧状态下从孔边开裂。

  实际选型应用时,需要重点核对几个安装边界参数:首先是构件的总高度,要匹配夹件与绕组端部之间的设计间隙,预留10%-15%的压缩量,既保证压紧力足够,不会因为变压器运行时的温度变化导致构件热胀冷缩出现松动,又不会因为压缩量过大导致构件弹性失效,失去隔振作用。其次是各层阶梯的外径尺寸,要确认夹件上的沉孔直径与中间凸台的尺寸匹配,凸台与沉孔的单边间隙控制在0.2-0.3mm,既方便安装时对位,又不会因为间隙过大导致构件运行时出现径向窜动。另外中心通孔的直径要比选用的固定螺栓大1mm左右,避免螺栓与孔壁直接接触,保证绝缘距离满足电力设备的安全规范要求。

  在不同电压等级的变压器应用场景里,这类构件的材质选型也有区别:10kV及以下的配电变压器里,采用常规丁腈橡胶加酚醛树脂衬套的结构就能满足绝缘和强度要求;35kV及以上的主变压器场景下,外层材质会更换为耐电晕的硅橡胶材质,内层衬套采用环氧玻璃布层压板,提升高电压环境下的绝缘可靠性,避免长期局部放电导致构件老化失效。构件的外表面做了哑光磨砂处理,不会在装配过程中因为摩擦产生静电积累,也不容易吸附空气中的粉尘,长期运行后表面不会形成导电尘膜,降低绝缘失效的风险。

  从结构建模的角度来看,这类回转体零件的建模重点在于各段阶梯的同轴度控制,所有外圆与中心孔的同轴度公差要控制在0.05mm以内,否则安装时会出现螺栓穿装困难、构件偏斜的问题。建模时需要注意各端面的平行度要求,两个安装端面的平行度公差不超过0.03mm,保证压紧时受力均匀,不会出现局部应力过大的情况。另外橡胶部分的压缩变形量要在建模时提前做仿真校核,根据材质的邵氏硬度计算额定压紧力下的变形量,确保实际装配后的尺寸符合设计要求,避免出现装配间隙过大或者过压的问题。

  在变压器的长期运行过程中,这类构件还要耐受温度循环的考验,变压器运行时绕组温度最高可以达到105℃,环境温度最低可能到零下40℃,构件的材质要保证在这个温度区间内不会出现硬化、开裂、弹性下降的问题,所以设计时材质的耐温范围要覆盖-45℃到120℃,保证全生命周期内的性能稳定。同时构件还要具备一定的耐油性能,因为变压器内部充满绝缘油,长期浸泡在油里不会出现溶胀、变形、材质析出的问题,避免污染绝缘油,影响变压器的绝缘性能。
