电力变压器用三角铰接式摇臂传动构件

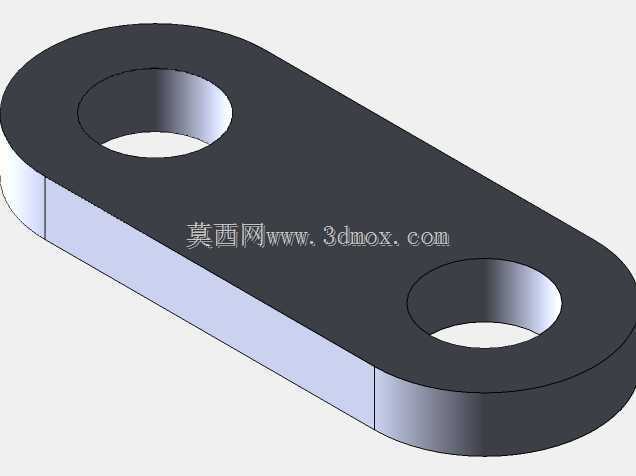

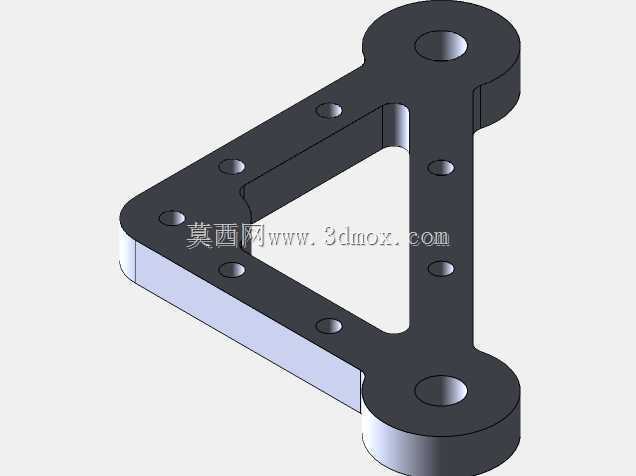

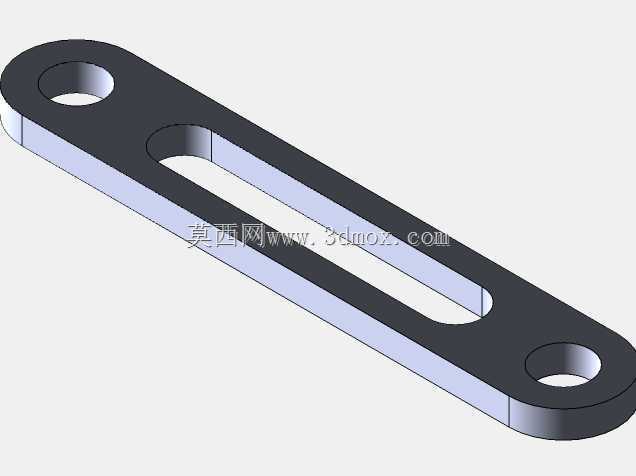

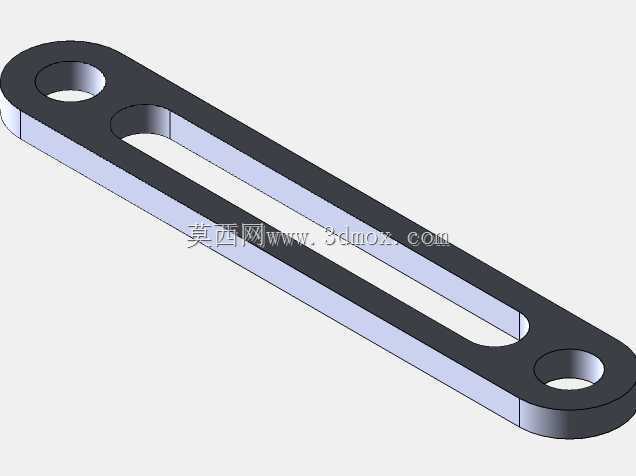

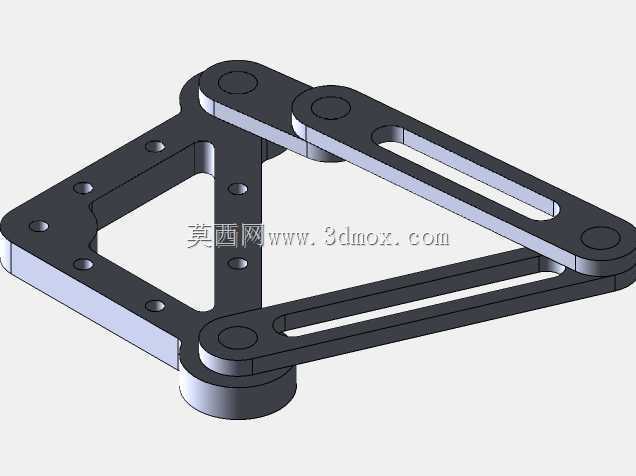

　　在电力输配系统的变压器组件中，这类摇臂构件承担着阀组驱动的核心传动职能，日常运行中需要把凸轮机构输出的径向间歇位移，精准转化为提升阀处的直线往复动作，完成油路或者气路的通断切换，是保障变压器调压、冷却回路正常动作的关键传力零件。从结构设计来看，整体采用三角框架式的连杆布局，三个铰接端分别对应动力输入、中间支点、动力输出三个安装点位，长条形连杆上开设的长圆孔，是为了适配安装过程中的位置公差补偿，同时给动作过程中的杆件热胀冷缩预留活动余量，避免运行中出现卡滞别劲的问题。构件上均匀分布的沉头安装孔，全部采用同轴度公差严格控制的加工基准，确保铰接销轴装配后，整组连杆的转动平面度偏差控制在0.1mm以内，减少传动过程中的侧向附加载荷，

　　延长铰接处耐磨衬套的使用寿命。设计之初就考虑到变压器内部长期浸油或者户外布置的工况，所有杆件的棱边都做了R2以上的圆角过渡，既避免应力集中导致的长期交变载荷下疲劳断裂，也能减少装配过程中对密封件的刮蹭损伤。从安装边界来看，三个铰接点的中心距按照标准变压器提升阀的安装间距匹配，输入铰接端的轴套长度适配凸轮摆杆的输出端连接尺寸，输出端的销轴孔直接匹配提升阀阀杆的连接头规格，不需要额外做转接件就能完成装配，大幅减少现场安装的适配工作量。实际运行过程中，这类摇臂组件的传动效率直接影响阀组的动作响应速度，所以在结构设计时特意将连杆的截面做了等强度优化，在保证整体刚性、避免传动过程中杆件挠曲变形的前提下，尽可能去除非受力区域的材料，

　　降低构件自身的转动惯量，让凸轮驱动的动作传递更跟手，不会因为杆件惯量过大导致动作滞后或者到位冲击。铰接位置的轴套采用内嵌式设计，装配时可以压入自润滑铜套，不需要额外布置润滑管路，适配变压器内部免维护的使用要求，长期运行也不会因为缺油出现磨损异响。框架式的三角结构本身具备极好的平面稳定性，相比单杆式的摇臂结构，能承受更大的侧向倾覆力矩，即使阀杆运动过程中存在轻微的偏载，也能通过三角框架的结构刚性把载荷均匀分散到三个铰接点，不会出现单杆变形导致的阀杆卡涩。在做三维建模的时候，所有铰接孔的位置都做了装配干涉检查，模拟整个摆角行程内的杆件运动轨迹，确认在最大摆角位置时，连杆和周边的变压器壳体、阀组固定座之间预留至少3mm的安全间隙，

　　避免运行过程中出现磕碰摩擦。长圆孔的长度尺寸经过运动行程核算，覆盖整个动作行程内的位置偏移量，即使安装时存在1mm以内的位置偏差，也能通过长圆孔的调节量完成装配，降低零件的加工精度要求，控制整体制造成本。零件的板厚选择兼顾刚性和重量要求，主体板材厚度根据额定传力载荷计算，保证在最大驱动力下的变形量不超过0.05mm，确保阀瓣的开启行程精准到位，不会因为杆件变形导致阀口密封不严出现内漏。这类摇臂构件除了用在电力变压器的提升阀驱动上，经过尺寸调整后也能适配其他需要把旋转摆动转化为直线运动的工业场景，比如小型断路器的操作机构、通风设备的风阀驱动等，核心的三角铰接传动逻辑具备很强的通用性，只需要调整铰接点的中心距和连杆长度，就能匹配不同行程、不同传力要求的使用场景。建模过程中所有的配合面都做了公差标注参考，铰接孔采用H7的公差带，和销轴的g6公差带形成间隙配合，保证转动灵活的同时不会出现过大的旷量，避免传动过程中出现冲击噪音。所有外露的非配合面都做了喷砂氧化的工艺预留结构，没有窄缝或者尖角，方便后续表面处理的时候镀层均匀覆盖，提升构件的防锈耐腐蚀能力，适配户外变压器的潮湿、多尘使用环境。
